建筑识图与构造

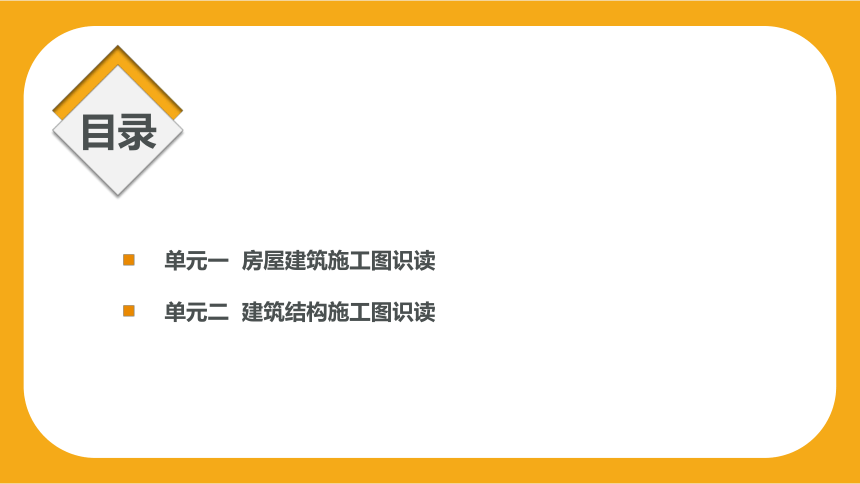

第三篇 施工图的综合识读
单元一 房屋建筑施工图识读
单元二 建筑结构施工图识读

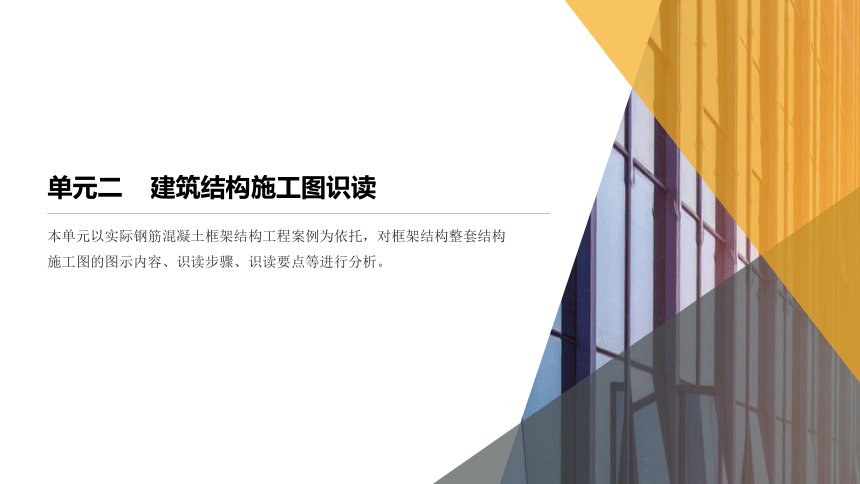

单元二 建筑结构施工图识读
本单元以实际钢筋混凝土框架结构工程案例为依托，对框架结构整套结构施工图的图示内容、识读步骤、识读要点等进行分析。
1. 理解基础的作用，理解不同构造形式基础的适用情况。
2. 理解基础施工图的形成过程。

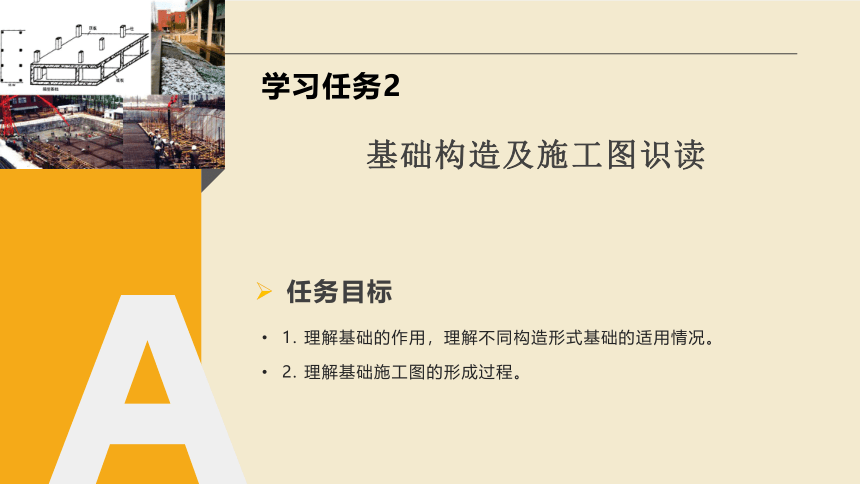

学习任务2
任务目标
基础构造及施工图识读
一、基础和地基的概念

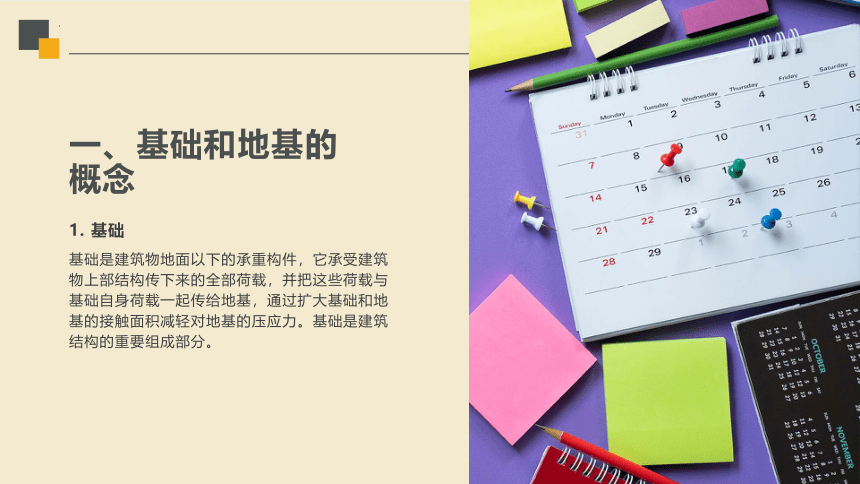

1. 基础
基础是建筑物地面以下的承重构件，它承受建筑物上部结构传下来的全部荷载，并把这些荷载与基础自身荷载一起传给地基，通过扩大基础和地基的接触面积减轻对地基的压应力。基础是建筑结构的重要组成部分。
一、基础和地基的概念

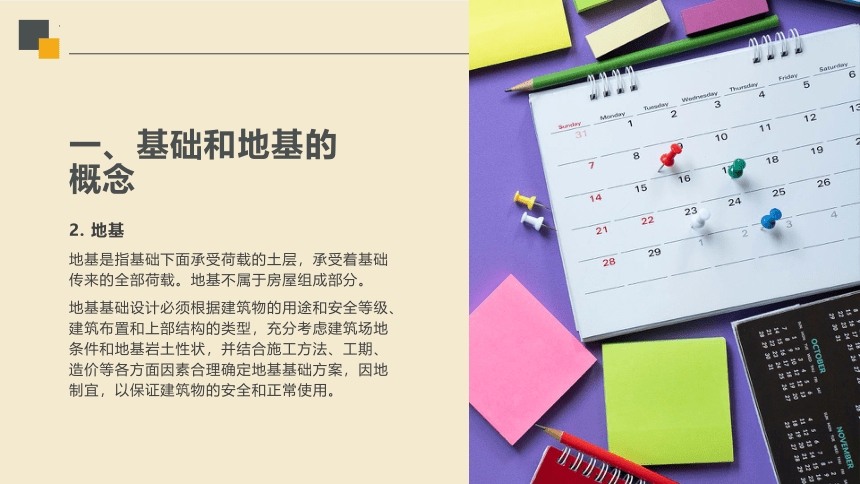

2. 地基
地基是指基础下面承受荷载的土层，承受着基础传来的全部荷载。地基不属于房屋组成部分。
地基基础设计必须根据建筑物的用途和安全等级、建筑布置和上部结构的类型，充分考虑建筑场地条件和地基岩土性状，并结合施工方法、工期、造价等各方面因素合理确定地基基础方案，因地制宜，以保证建筑物的安全和正常使用。
二、基础埋置深度

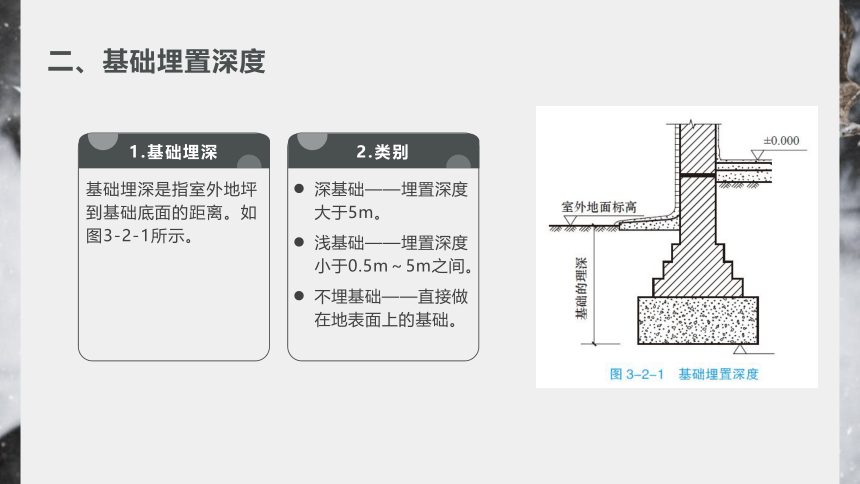

基础埋深是指室外地坪到基础底面的距离。如图3-2-1所示。
1.基础埋深
深基础——埋置深度大于5m。
浅基础——埋置深度小于0.5m～5m之间。
不埋基础——直接做在地表面上的基础。
2.类别
3. 影响基础埋深的因素
（1）与建筑物及场地环境有关的条件。
为了保护基础不受人类和生物活动的影响，基础应埋置在地表以下，其最小埋深为0.5m，且基础顶面至少应低于设计地面0.1m，同时又要便于建筑物周围排水的
布置。
（2）土层的性质和分布。
直接支承基础的土层称为持力层，在持力层下方的土层称为下卧层。
（3）地下水条件。
有地下水存在时，基础应尽量埋置于地下水位以上，以避免地下水对基坑开挖、基础施工和使用期间的影响。
（4）土的冻胀影响。
地面以下一定深度的地层温度，随大气温度而变化。当地层温度降至摄氏零度以下时，土中部分孔隙水将冻结而形成冻土。冻土可分为季节性冻土和多年冻土两类。
1.条形基础
基础沿轴线长度设置，多做成长条形，这种基础称条形基础或带形基础，条形基础分墙下条形基础和柱下条形基础，条形基础的整体性和抗弯能力良好。
条形基础的截面采用梯形截面，基础的边缘高度，一般不小于200mm，坡度 ≤ 1 : 3。基础高度小于250mm 时，可做成等厚度板；基础下的垫层厚度一般为100 mm；混凝土强度等级不宜低于C15。（图3-2-2）
三、基础的构造形式
三、基础的构造形式
2.独立基础
当建筑物上部结构采用框架结构或单层排架及门架结构承重时，其基础常采用方形或矩形的单独基础，这种基础称独立基础。
独立基础是柱下基础的基本形式，可采用坡形基础和阶梯形基础。当柱采用预制构件时，则基础做成杯口形，然后将柱子插入，并嵌固在杯口内，故称杯形基础，如图3-2-3 所示。
阶梯形基础每阶高度一般为300 ～ 500mm， 当基础高度大于600mm 而小于900mm 时，阶梯形基础分为二级；当基础高度大于900mm 时，则分为三级。当采用坡形基础时，其顶部每边应沿柱边放出50mm。由于阶梯形基础的施工质量较易保证，宜优先考虑采用。
独立基础的混凝土强度等级不低于C20；基础垫层混凝土强度不低于C10，垫层的厚度不小于70mm；独立钢筋混凝土基础的受力钢筋应双向布置，底板受力钢筋的最小直径不宜小于10mm，间距不宜大于200mm 和小于100mm，当有垫层时，混凝土的保护层厚度不宜小于40mm，无垫层时不宜小于70mm。
三、基础的构造形式
3.井格式基础
当框架结构处在地基条件较差的情况时，为了提高建筑物的整体性，避免各柱子之间产生不均匀沉降，常将柱下基础沿纵、横方向连接起来，做成十字交叉的井格基础，故又称十字带形基础。井格式基础是由柱网下的纵横两组条形基础组成的一种空间结构，在基础交叉点处承受柱网传下的集中荷载和力矩，如图3-2-4所示。
三、基础的构造形式
4.筏形基础
当建筑物上部荷载较大，所在地基承载能力比较弱，采用简单的条形基础或井格式基础不能适应地基变形的需要时，常将墙或柱下基础连成一片，使整个建筑物的荷载承受在一块整板上，这种满堂的板式基础称为筏形基础。（图3-2-5）
筏形基础一般可分为平板式筏基和梁板式筏基两种类型，也可按上部结构型式分为柱下筏基和墙下筏基两类。
钢筋混凝土筏形基础具有施工简单、基础整体刚度好和能调节建筑物不均匀沉降等特点，它的抗震性能也比较好。
三、基础的构造形式
5.箱形基础
箱形基础是由钢筋混凝土顶板、底板、侧墙和一定数量内隔墙构成的，具有相当大的整体刚度的箱形结构。（图3-2-6）箱形基础埋置于地面下一定深度，能与基底和周围土体共同工作，从而增加建筑物的整体稳定性，并对抗震有良好作用。是具有人防、抗震及地下室要求的高层建筑的理想基础形式之一。
箱形基础由于需要进行大面积和较深的土方开挖，所以相应于基底深度处土的自重应力和水压力之和在数值上较大，往往能够补偿建筑物的基底压力，形成补偿基础。
箱形基础必须满足使用要求和基础自身刚度的要求，一般取建筑物高度的1/15，且不宜小于箱基长度的1/20，并不应小于3m。
为了把基础表达得更清楚，假想用贴近首层地面并与之平行的剖切平面把整个建筑物切开，移走上半部分，剩下下半部分，再假想把基础周围的会回填土挖出，使整个基础裸露出来。 基础平面图是将剖切后裸露出的基础向水平投影面作投影而得到的剖面图。 基础详图，是将基础垂直切开所得到的断面图。
四、基础图的形成
五、基础平面图的表达内容
基础平面布置图
基础设计说明
基础设计说明主要包括基础的类型、基础的设计等级、基础采用的材料、地基持力层的名称、位置及承载力的数值，另外基础设计说明中还要写出施工的特殊要求。
1
（1）基础墙、柱的定位轴线：定位轴线是施工放线的依据，是基础平面图的重要内容。基础平面图中的轴线编号、尺寸要和建筑施工图中的平面图保持一致。
（2）基础的外轮廓投影线：基础的外轮廓线是基坑开挖的依据。由于基础平面图比例较小，基础的平面图中基础的细部投影线省略不画。
（3）基础梁、构造柱、地沟及其他管沟的位置、尺寸和标高。
（4）剖切符号：基础的断面形状、基础的尺寸、埋深等发生变化时，对每一种基础要分别画出基础详图，在基础平面图中要在适当的位置画出剖切符号并编号。
2
六、基础详图
基础详图主要表达基础的形状、尺寸、材料、构造及基础的埋置深度等。各种基础的图示方法有所不同，下图为常见的独立基础的基础详图，包括垂直剖视图和平面图。垂直剖视图清晰地反映了基础柱、基础及垫层三部分。基础底部为2 000mm× 2 200mm 的矩形，基础为高600mm 的四棱台形基础底部配置了φ8@150、φ8@100 的双向钢筋。基础下面是C10 素混凝土垫层，高100mm。基础柱尺寸为400mm×350mm，预留插筋8φ16，钢筋下端直接插入基础内部，上端与柱中的钢筋搭接。（ 图 3-2-7）
