建筑识图与构造

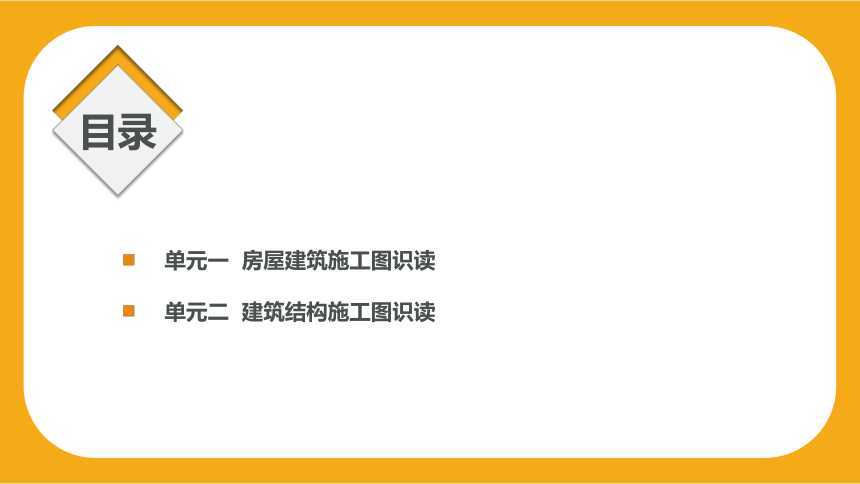

第三篇 施工图的综合识读
单元一 房屋建筑施工图识读
单元二 建筑结构施工图识读

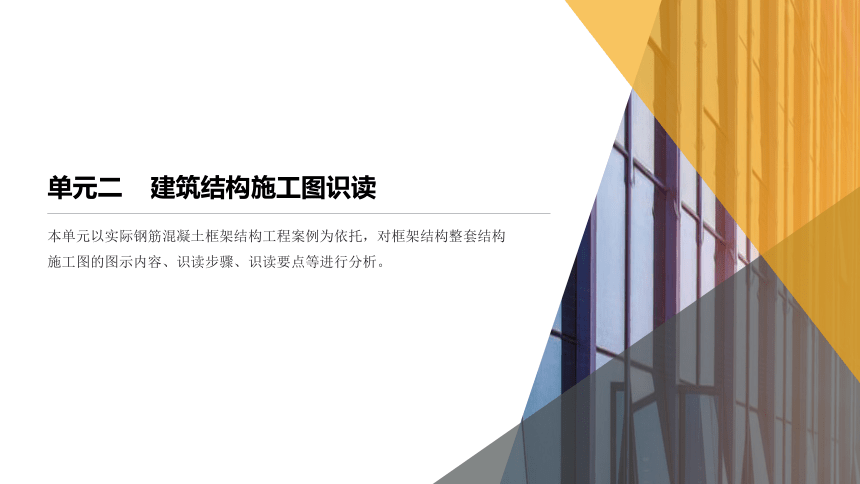

单元二 建筑结构施工图识读
本单元以实际钢筋混凝土框架结构工程案例为依托，对框架结构整套结构施工图的图示内容、识读步骤、识读要点等进行分析。
1. 了解结构设计总说明的作用。
2. 理解结构设计总说明的专业术语的表达内容。
3. 能够根据工作任务需要，从结构设计总说明中查阅工程概况、结构材料、构造要求等信息。

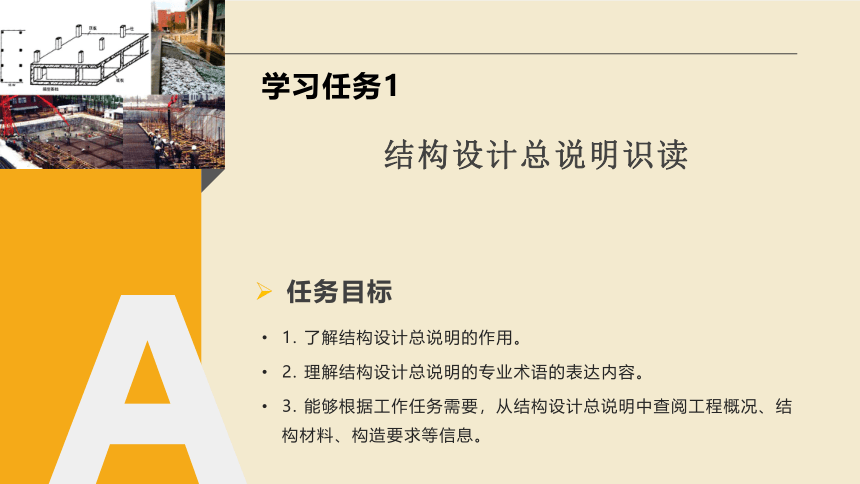

学习任务1
任务目标
结构设计总说明识读
一、结构设计说明中常用名词解释

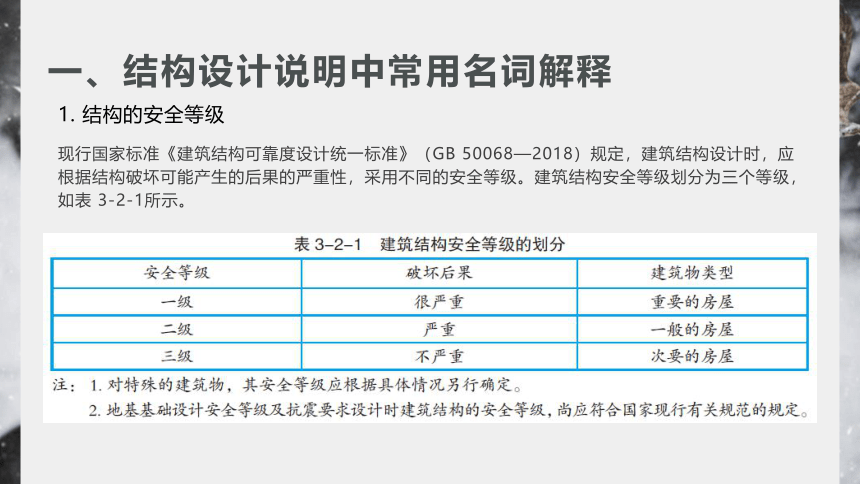

1. 结构的安全等级
现行国家标准《建筑结构可靠度设计统一标准》（GB 50068—2018）规定，建筑结构设计时，应根据结构破坏可能产生的后果的严重性，采用不同的安全等级。建筑结构安全等级划分为三个等级，如表 3-2-1所示。
一、结构设计说明中常用名词解释

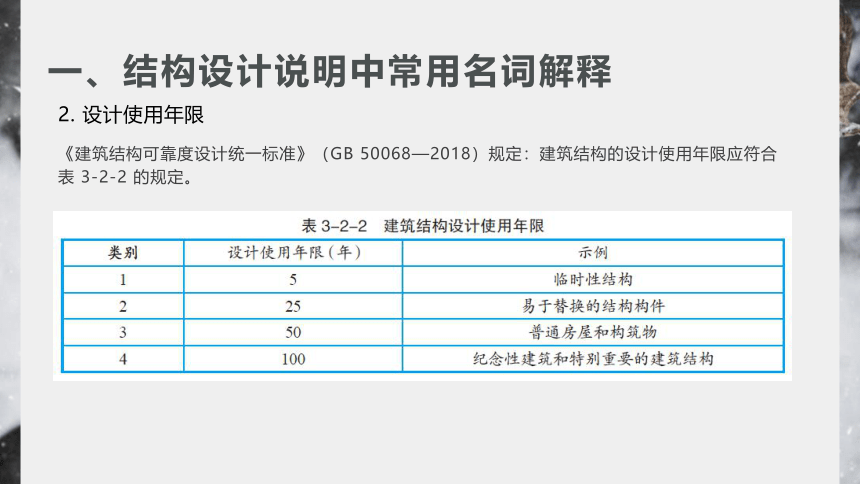

2. 设计使用年限
《建筑结构可靠度设计统一标准》（GB 50068—2018）规定：建筑结构的设计使用年限应符合表 3-2-2 的规定。
（2）在正常使用时具有良好的工作性能 ；
（4） 在设计规定的偶然事件发生时及发生后，仍能保持必需的整体稳定性。
（1）在正常施工和正常使用时，能承受可能出现的各种作用 ；
（3）在正常维护下具有足够的耐久性能 ；
结构在规定的设计使用年限内应满足下列功能要求:

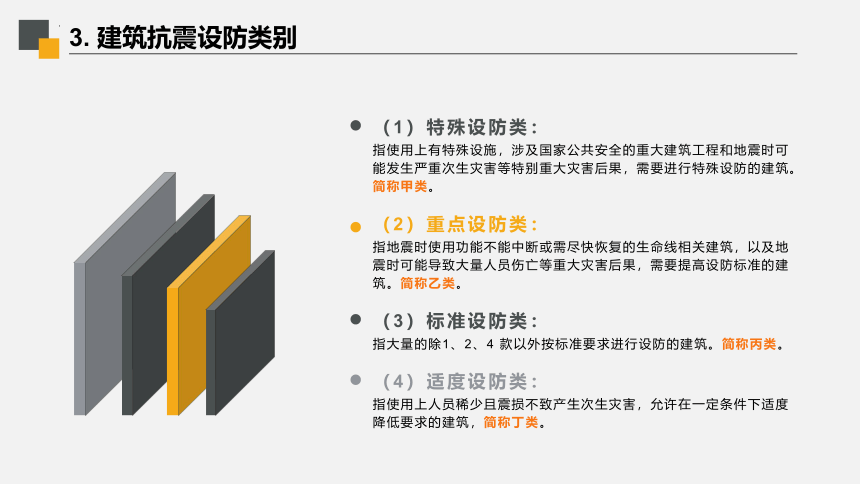

3. 建筑抗震设防类别
（1）特殊设防类：
指使用上有特殊设施，涉及国家公共安全的重大建筑工程和地震时可能发生严重次生灾害等特别重大灾害后果，需要进行特殊设防的建筑。简称甲类。
（2）重点设防类：
指地震时使用功能不能中断或需尽快恢复的生命线相关建筑，以及地震时可能导致大量人员伤亡等重大灾害后果，需要提高设防标准的建筑。简称乙类。
（3）标准设防类：
指大量的除1、2、4 款以外按标准要求进行设防的建筑。简称丙类。
（4）适度设防类：
指使用上人员稀少且震损不致产生次生灾害，允许在一定条件下适度降低要求的建筑，简称丁类。

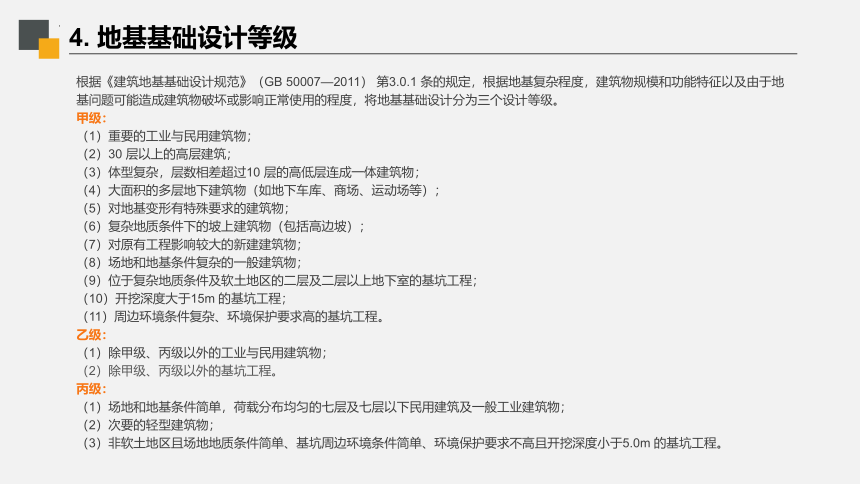

4. 地基基础设计等级
根据《建筑地基基础设计规范》（GB 50007—2011） 第3.0.1 条的规定，根据地基复杂程度，建筑物规模和功能特征以及由于地基问题可能造成建筑物破坏或影响正常使用的程度，将地基基础设计分为三个设计等级。
甲级：
（1）重要的工业与民用建筑物；
（2）30 层以上的高层建筑；
（3）体型复杂，层数相差超过10 层的高低层连成一体建筑物；
（4）大面积的多层地下建筑物（如地下车库、商场、运动场等）；
（5）对地基变形有特殊要求的建筑物；
（6）复杂地质条件下的坡上建筑物（包括高边坡）；
（7）对原有工程影响较大的新建建筑物；
（8）场地和地基条件复杂的一般建筑物；
（9）位于复杂地质条件及软土地区的二层及二层以上地下室的基坑工程；
（10）开挖深度大于15m 的基坑工程；
（11）周边环境条件复杂、环境保护要求高的基坑工程。
乙级：
（1）除甲级、丙级以外的工业与民用建筑物；
（2）除甲级、丙级以外的基坑工程。
丙级：
（1）场地和地基条件简单，荷载分布均匀的七层及七层以下民用建筑及一般工业建筑物；
（2）次要的轻型建筑物；
（3）非软土地区且场地地质条件简单、基坑周边环境条件简单、环境保护要求不高且开挖深度小于5.0m 的基坑工程。
基本风压是以当地比较空旷平坦的地面上离地10m高统计所得的50年一遇10min平均最大风速为标准。
5. 基本风压
一般按当地空旷平坦地面上积雪自重的观测数据，经概率统计得出50年一遇最大值确定。
6. 基本雪压
A 类指近海海面和海岛、海岸、湖岸及沙漠地区；
B 类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区；
C 类指有密集建筑群的城市市区；
D 类指有密集建筑群且房屋较高的城市市区。
7. 地面粗糙度
地面粗糙度可分为A、B、C、D 四类：
8. 抗震设防烈度
作为一个地区建筑抗震设防依据的烈度称为抗震设防烈度。一般情况下，抗震设防烈度取基本烈度。一个地区的基本烈度是指该地区今后50 年时间内，在一般场地条件下可能遭遇到超越概率为10% 的地震烈度。首都和直辖市的设防烈度如下：
（1）抗震设防烈度为 8 度设计基本地震加速度值为 0.20g：
北京（除昌平、门头沟外的 11 个市辖区），平谷，大兴，延庆，宁河，汉沽。
（2）抗震设防烈度为 7 度，设计基本地震加速度值为 0.15g：
密云，怀柔，昌平，门头沟，天津（除汉沽、大港外的12 个市辖区），蓟县，宝坻，静海。3 抗震设防烈度为 7 度，设计基本地震加速度值为 0.10g： 大港，上海（除金山外的 15 个市辖区），南汇，奉贤。
（3）抗震设防烈度为 6 度，设计基本地震加速度值为 0.05g：
崇明，金山，重庆（14 个市辖区），巫山，奉节，云阳，忠县，丰都，长寿，壁山，合川，铜梁，大足 。
9. 设计基本地震加速度
地震加速度是指地震时地面运动的加速度，可以作为确定烈度的依据。设计基本地震加速度指的是50年设计基准期超越概率10%的地震加速度设计取值，6度0.050g、7度0.10g，7.5度0.15g 、8度0.20g、8.5度0.30g、9度0.40g。
10. 设计地震分组
设计地震分组实际上是用来表征地震震级及震中距影响的一个参量，它是一个与场地特征周期与峰值加速度有关的参量。第一、第二分组大概相当设计近震，第三分组大概相当于设计远震。
建筑物场地土可分为四类
Ⅰ类场地土：岩石，紧密的碎石土。
Ⅱ类场地土：中密、松散的碎石土，密实、中密的砾、粗、中砂；地基土容许承载力＞ 250kPa 的粘性土。
Ⅲ类场地土：松散的砾、粗、中砂，密实、中密的细、粉砂，地基土容许承载力≤ 250kPa 的粘性土和地基土容许承载力≥ 130kPa 的填土。
Ⅳ类场地土：淤泥质土，松散的细、粉砂，新近沉积的粘性土；地基土容许承载力＜ 130kPa 的填土。
11. 建筑物场地土类别
12. 抗震等级
13. 混凝土结构环境类别
14. 混凝土保护层厚度
二、结构设计说明的内容
1. 工程概况
（1）工程地点、工程分区、主要功能。
（2）建筑结构的类型；各单体建筑的长、宽、高；地上与地下层数；各层层高；特殊结构及造型；工业厂房的吊车吨位；基础的类型等。
2. 建筑分类等级
在结构设计说明中应说明下列建筑分类等级：建筑结构安全等级、地基基础设计等
级、建筑抗震设防类别、钢筋混凝土结构抗震等级、地下室防水等级、人防地下室的设计类别、防常规武器抗力级别和防核武器抗力级别、建筑防火分类等级和耐火等级、混凝土构件的环境类别。
（2）建筑场地的地震基本烈度、场地类别、地基土的液化等级、设计地震基本加速度、设计地震分组、抗震设防烈度。
（3）场地冻土深度。
（1）基本风压、基本雪压、地面粗糙度。
（4）工程地质勘察包括地形及地下水情况等。
3. 自然条件
二、结构设计说明的内容
4. 工程结构设计的主要依据
工程设计依据的规范、规程、图集和结构分析软件。
5. 设计标高所对应的绝对标高值
6. 主要荷载取值
（1）楼（屋）面面层荷载、楼（屋）面活荷载。
（2）墙体荷载、特殊设备荷载。
（3）风荷载，包括地面粗糙度、体型系数、风振系数等。
（4）雪荷载，包括积雪分布系数等。
（5）地震作用，包括设计基本地震加速度、设计地震分组、场地类别、场地特征周期、结构阻尼比、地震影响系数等。
二、结构设计说明的内容
7. 设计计算程序
（1）结构整体计算及其他计算所采用的程序名称，版本号、编制单位。
（2）结构分析所采用的计算模型、高层建筑整体计算的嵌固部位等。
8. 主体结构的材料
（1）混凝土材料性能：混凝土强度等级、防水混凝土的抗渗等级、轻骨料混凝土的密度等级；混凝土耐久性的基本要求。
（2）砌体的种类及其强度等级、干容重，砌筑砂浆的种类及等级，砌体结构施工质量控制等级。
（3）钢筋种类及主要力学性能要求，如屈服强度、抗拉强度、伸长率、强屈比等；钢筋的连接形式、连接要求；钢筋的构造措施，如锚固要求、搭接长度等。
二、结构设计说明的内容
9. 基础及地下室工程
（1）工程地质及水文地质概况，各主要土层的压缩模量及承载力特征值等；对不良地基的处理措施及技术要求，抗液化措施及要求等 。
（2）注明基础形式和基础持力层；采用桩基时应简述桩型、桩径、桩长、桩端持力层及桩进入持力层的深度要求，设计所采用的单桩承载力特征值等。
（3）地下室抗浮、防水设计水位及抗浮措施，施工期间的降水要求及终止降水的条件等。
（4）基坑、承台坑回填要求。
（5）基础大体积混凝土的施工要求。
（6）当有人防地下室时，应图示人防部分与非人防部分的分界范围。
二、结构设计说明的内容
10. 需要特殊说明的节点构造详图
11. 砌体工程的设计说明
内容一般包括以下内容：
（1）砌体墙的材料种类、厚度。
（2）砌体填充墙与框架粱、柱、剪力墙的连接要求或注明所引用的标准图。
（3）砌体墙上门窗洞口过梁要求或注明所引用的标准图。
（4）需要设置的构造柱，圈梁（拉梁）要求及附图或注明所引用的标准图。
12. 施工应遵循的施工规范和注意事项
