阳台
Read balcony details
主要内容
雨篷的类型和设计要求
识读雨篷细部构造详图
主要内容
雨篷的类型和设计要求
识读雨篷细部构造详图

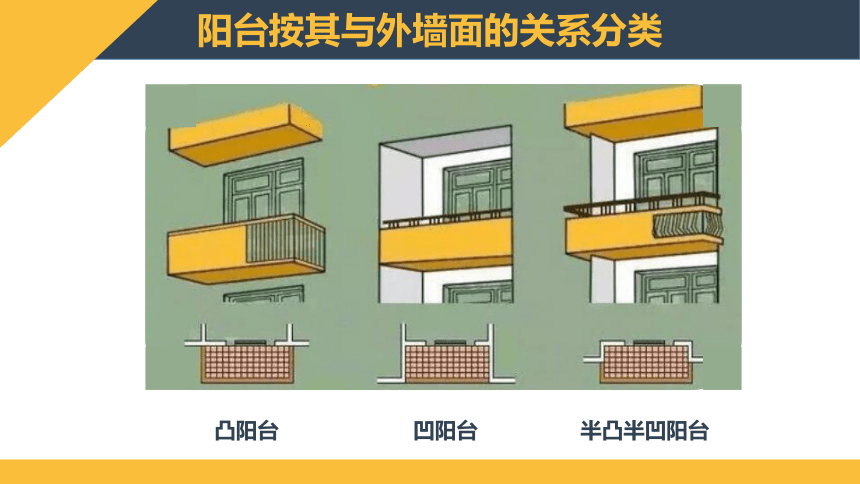

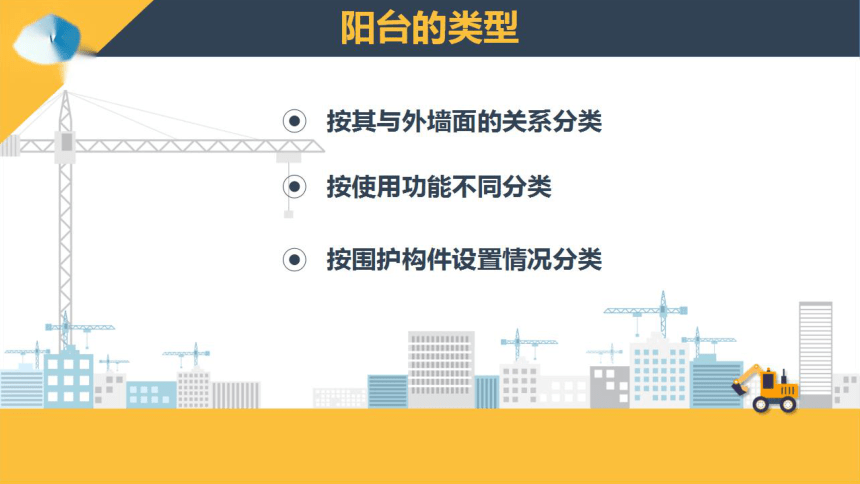

阳台按其与外墙面的关系分类
凸阳台 凹阳台 半凸半凹阳台

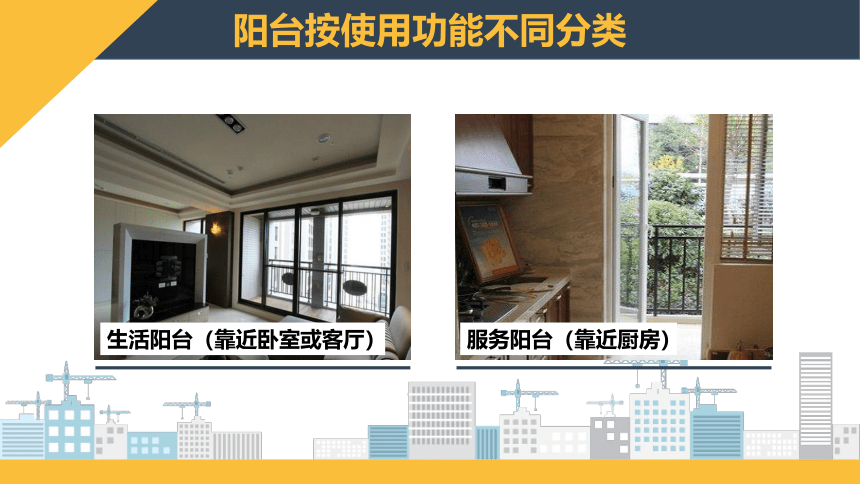

阳台按使用功能不同分类
生活阳台（靠近卧室或客厅）
服务阳台（靠近厨房）

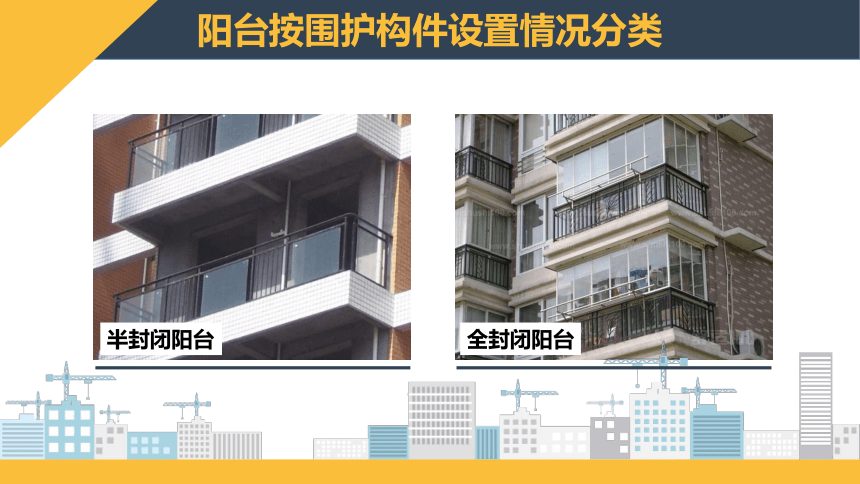

阳台按围护构件设置情况分类
半封闭阳台
全封闭阳台

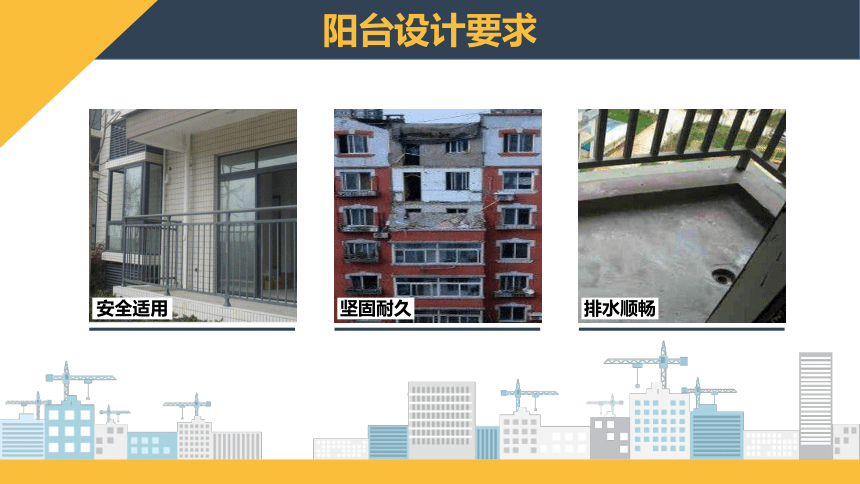

阳台设计要求
安全适用
坚固耐久
排水顺畅

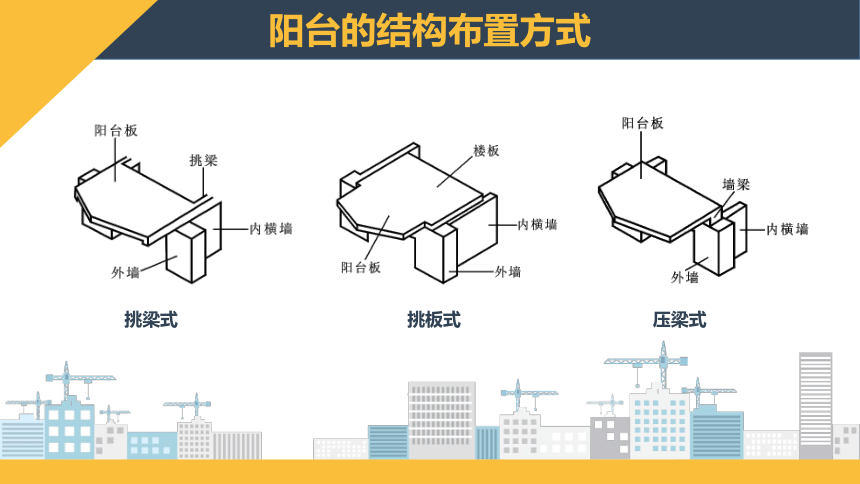

阳台的结构布置方式
挑梁式 挑板式 压梁式
挑梁式
挑板式

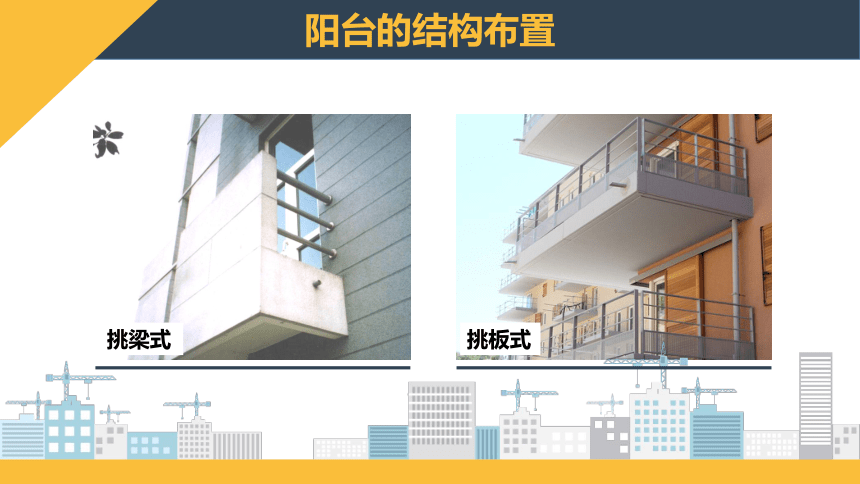

阳台的结构布置
阳台的细部构造
栏杆扶手构造
阳台排水
阳台栏杆（栏板）与扶手的构造
（a）金属栏杆 （b）现浇混凝土栏板 （c）预制钢筋混凝土栏板
读图时应该注意：
1.阳台栏杆的具体构造形式。
2.所用的材料，规格，重点注意栏杆与阳台板的连接方法。
空花栏杆
阳台排水构造
（a）水舌排水 （b）排水管排水
雨 篷
定义：是设置在建筑物入口处上方用以遮挡雨水、保护外门免受雨水浸袭并有一定装饰作用的水平构件。
雨篷板的支撑方式
悬板式
梁板式
梁板式雨篷多用在宽度较大的入口
处，悬挑梁从建筑物的柱上挑出，
为使板底平整，多做成倒梁式。
倒梁式
正梁式
钢筋混凝土悬挑雨篷（梁上翻）
悬板式、梁板式雨篷构造
图示信息：
1.雨棚的构造形式以及构造要求。
2.排水方案，坡度要求。
3.面层的做法、各细部构造尺寸等。
注意面层防水的处理，包括所适用的材料，尺寸要求等信息。
排水坡度
注意滴水的详细做法
板缝的调整
雨篷在构造上需解决好两个问题
1. 防倾覆，保证雨篷梁上有足够的压重。
2. 板面上要做好排水和防水。
悬挑的玻璃雨篷
悬挂的雨篷构件
比较悬挂构件与悬挑构件在连接节点上的不同
悬挂构件为铰节点
悬挑构件为刚节点
