建筑识图与构造

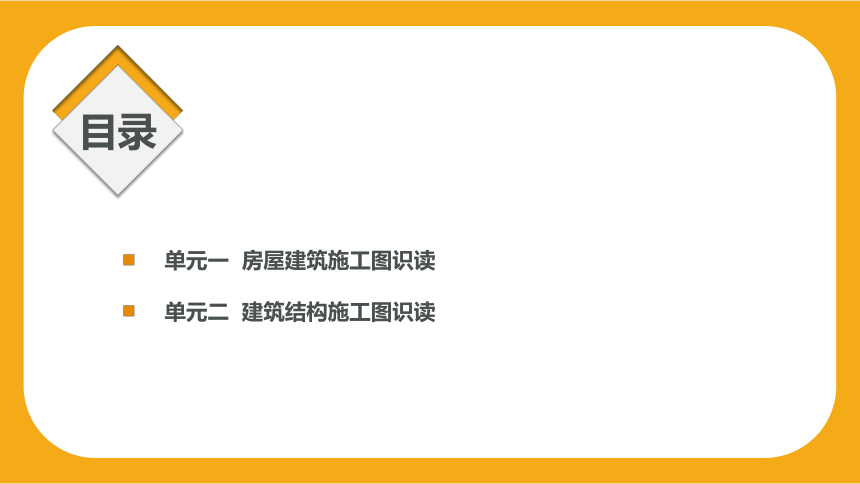

第三篇 施工图的综合识读
单元一 房屋建筑施工图识读
单元二 建筑结构施工图识读
单元一 房屋建筑施工图识读
通过本单元学习，能够了解建筑施工图的形成过程，理解建筑施工图的图示内容，掌握建筑施工图的识读步骤及识读要点，具备正确识读建筑施工图纸的技能。
1. 理解建筑总说明的内容。
2. 能够从建筑设计说明中查阅相关工程信息。

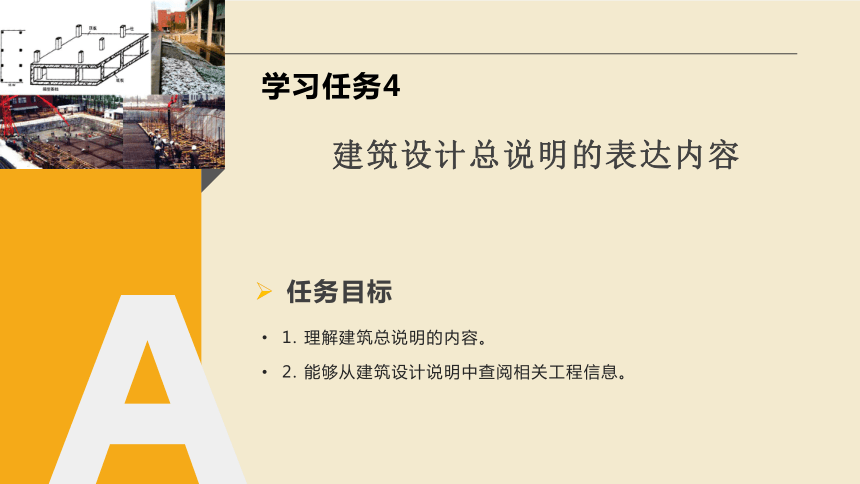

学习任务4
任务目标
建筑设计总说明的表达内容

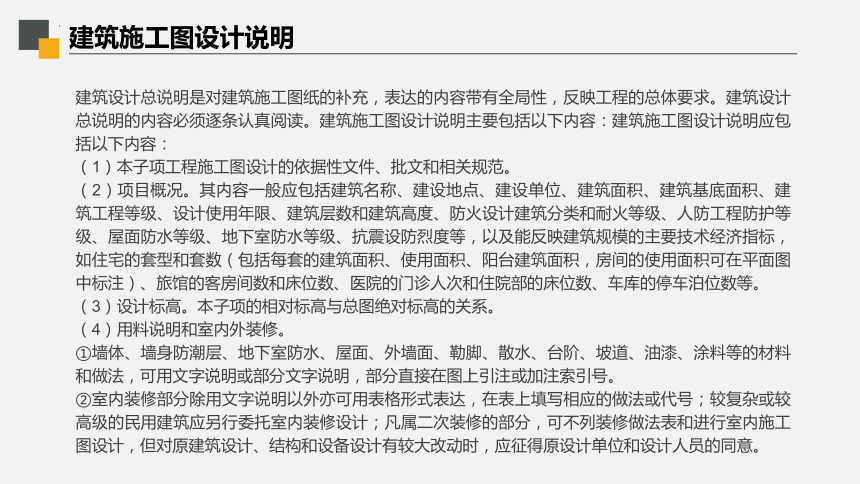

建筑施工图设计说明
建筑设计总说明是对建筑施工图纸的补充，表达的内容带有全局性，反映工程的总体要求。建筑设计总说明的内容必须逐条认真阅读。建筑施工图设计说明主要包括以下内容：建筑施工图设计说明应包括以下内容：
（1）本子项工程施工图设计的依据性文件、批文和相关规范。
（2）项目概况。其内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数（包括每套的建筑面积、使用面积、阳台建筑面积，房间的使用面积可在平面图中标注）、旅馆的客房间数和床位数、医院的门诊人次和住院部的床位数、车库的停车泊位数等。
（3）设计标高。本子项的相对标高与总图绝对标高的关系。
（4）用料说明和室内外装修。
①墙体、墙身防潮层、地下室防水、屋面、外墙面、勒脚、散水、台阶、坡道、油漆、涂料等的材料和做法，可用文字说明或部分文字说明，部分直接在图上引注或加注索引号。
②室内装修部分除用文字说明以外亦可用表格形式表达，在表上填写相应的做法或代号；较复杂或较高级的民用建筑应另行委托室内装修设计；凡属二次装修的部分，可不列装修做法表和进行室内施工图设计，但对原建筑设计、结构和设备设计有较大改动时，应征得原设计单位和设计人员的同意。

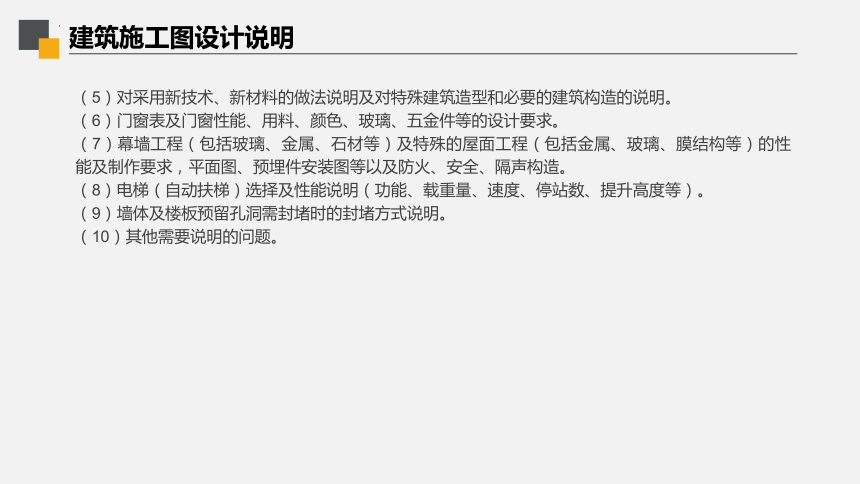

建筑施工图设计说明
（5）对采用新技术、新材料的做法说明及对特殊建筑造型和必要的建筑构造的说明。
（6）门窗表及门窗性能、用料、颜色、玻璃、五金件等的设计要求。
（7）幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔声构造。
（8）电梯（自动扶梯）选择及性能说明（功能、载重量、速度、停站数、提升高度等）。
（9）墙体及楼板预留孔洞需封堵时的封堵方式说明。
（10）其他需要说明的问题。
1. 了解建筑平面图的形成过程；理解建筑平面图的图示内容；掌握建筑平面图的识读要点。
2. 能够核实各层的轴线编号及轴网尺寸、细部尺寸。
3. 明确各房间的功能、楼层标高，能够核实门窗编号和数量。
4. 能判断楼电梯间的位置。
5. 能结合施工详图明确构造做法。
学习任务5
任务目标
建筑平面图识读
建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
建筑平面图反映新建建筑的平面形状，房间的位置、大小、相互关系，墙体的位置、厚度、材料，柱的截面形状与尺寸大小，门窗的位置及类型，是施工时放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
一、建筑平面图的形成和用途
二、建筑平面图的图示方法
一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名，如底层平面图、二层平面图等；但有些建筑的底层至顶层之间的楼层，其构造、布置情况基本相同，画一个平面图即可，这种平面图称为中间层（或标准层）平面图。若中间有个别层平面布置不同，可单独补画平面图。因此，多层建筑的平面图一般由底层平面图、标准层平面图、顶层平面图组成。另外还有屋顶平面图，屋顶平面图是从建筑物上方向下所做的平面投影，主要是表明建筑物屋顶上的布置情况和屋顶排水方式。
平面图实质上是剖面图，因此应按剖面图的图示方法绘制，即被剖切平面剖切到的墙、柱等轮廓线用粗实线表示，未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示，门的开启线用细实线表示。
建筑平面图常用的比例是1 : 50、1 : 100或1 : 200，其中1 : 100使用最多。在建筑施工图中，比例小于1 : 50的平面图、剖面图，可不画出抹灰层，但宜画出楼地面、屋面的面层线；比例大于1 : 50的平面图、剖面图应画出抹灰层、楼地面、屋面的面层线，并宜画出材料图例；比例等于 1 : 50 的平面图、剖面图宜画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定；比例为1 : 100～1 : 200的平面图、剖面图可画简化的材料图例（如砌体墙涂红、钢筋混凝土涂黑等），但宜画出楼地面、屋面的面层线。
（4）表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
（5）表示阳台、雨篷、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
（1）表示所有轴线及其编号，以及墙、柱、墩的位置、尺寸。
（2）表示出所有房间的名称及其门窗的位置、编号与大小。
（3）注出室内外的有关尺寸及室内楼地面的标高。
三、建筑平面图的图示内容
三、建筑平面图的图示内容
（9）标注有关部位的详图索引符号。
（10）底层平面图左下方或右下方画出指北针。
（11）屋顶平面图上一般应表示出女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其他构筑物、索引符号等。
（6）画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
（7）表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
（8）在底层平面图上还应该画出剖面图的剖切符号及编号。
四、建筑平面图的图例符号
四、建筑平面图的图例符号
