(共20张PPT)
建筑识图与构造
第三篇 施工图的综合识读
单元一 房屋建筑施工图识读
单元二 建筑结构施工图识读
单元一 房屋建筑施工图识读
通过本单元学习,能够了解建筑施工图的形成过程,理解建筑施工图的图示内容,掌握建筑施工图的识读步骤及识读要点,具备正确识读建筑施工图纸的技能。
1. 了解房屋工程图的分类,理解不同建设阶段对图纸的不同要求。
2. 了解建筑工程施工图的组成。
3. 理解建筑施工图的相互关系。
4. 能够根据项目不同的阶段对图纸提出不同的要求。
学习任务1
任务目标
房屋建筑工程图概述

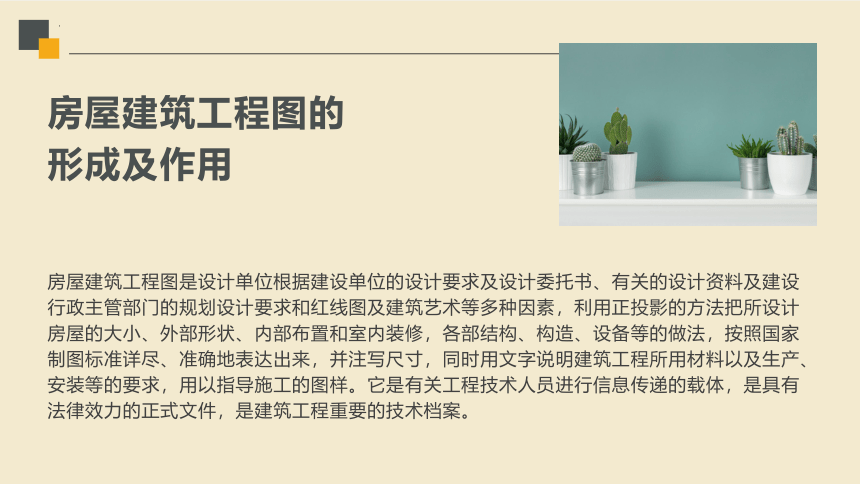

房屋建筑工程图的形成及作用
房屋建筑工程图是设计单位根据建设单位的设计要求及设计委托书、有关的设计资料及建设行政主管部门的规划设计要求和红线图及建筑艺术等多种因素,利用正投影的方法把所设计房屋的大小、外部形状、内部布置和室内装修,各部结构、构造、设备等的做法,按照国家制图标准详尽、准确地表达出来,并注写尺寸,同时用文字说明建筑工程所用材料以及生产、安装等的要求,用以指导施工的图样。它是有关工程技术人员进行信息传递的载体,是具有法律效力的正式文件,是建筑工程重要的技术档案。

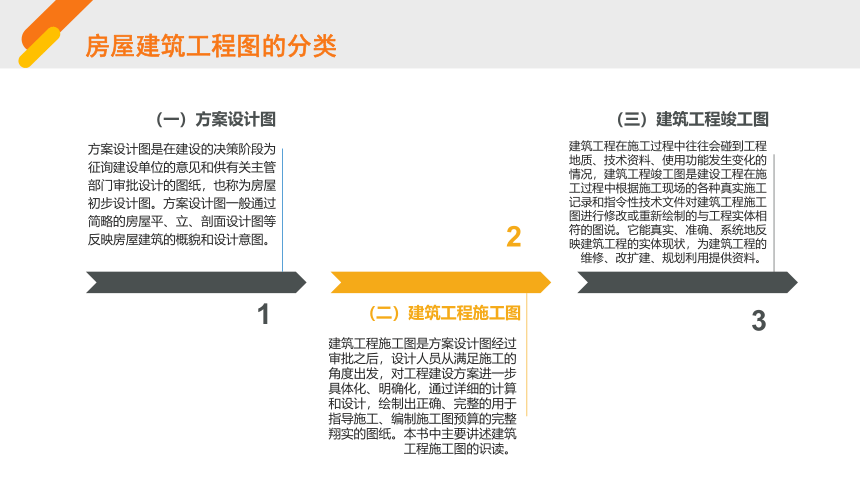

(一)方案设计图
(三)建筑工程竣工图
(二)建筑工程施工图
1
2
3
方案设计图是在建设的决策阶段为征询建设单位的意见和供有关主管部门审批设计的图纸,也称为房屋初步设计图。方案设计图一般通过简略的房屋平、立、剖面设计图等反映房屋建筑的概貌和设计意图。
建筑工程在施工过程中往往会碰到工程地质、技术资料、使用功能发生变化的情况,建筑工程竣工图是建设工程在施工过程中根据施工现场的各种真实施工记录和指令性技术文件对建筑工程施工图进行修改或重新绘制的与工程实体相符的图说。它能真实、准确、系统地反映建筑工程的实体现状,为建筑工程的维修、改扩建、规划利用提供资料。
建筑工程施工图是方案设计图经过审批之后,设计人员从满足施工的角度出发,对工程建设方案进一步具体化、明确化,通过详细的计算和设计,绘制出正确、完整的用于指导施工、编制施工图预算的完整翔实的图纸。本书中主要讲述建筑工程施工图的识读。
房屋建筑工程图的分类

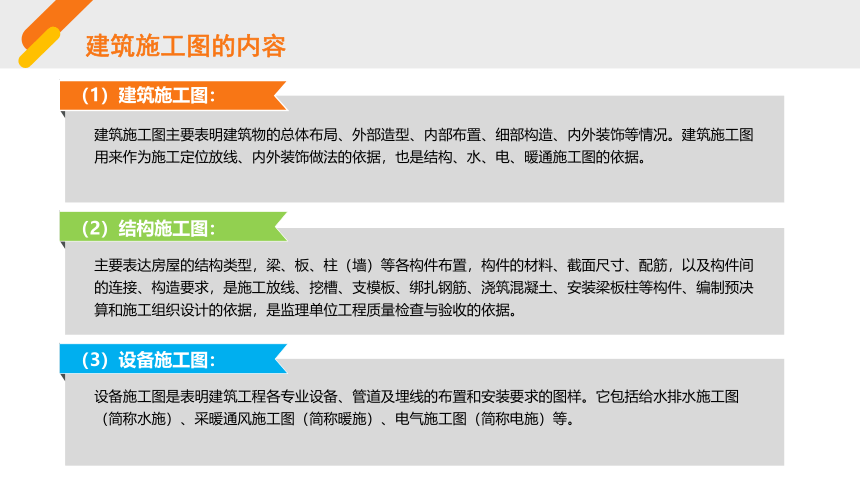

(1)建筑施工图:
建筑施工图主要表明建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰等情况。建筑施工图用来作为施工定位放线、内外装饰做法的依据,也是结构、水、电、暖通施工图的依据。
(2)结构施工图:
主要表达房屋的结构类型,梁、板、柱(墙)等各构件布置,构件的材料、截面尺寸、配筋,以及构件间的连接、构造要求,是施工放线、挖槽、支模板、绑扎钢筋、浇筑混凝土、安装梁板柱等构件、编制预决算和施工组织设计的依据,是监理单位工程质量检查与验收的依据。
(3)设备施工图:
设备施工图是表明建筑工程各专业设备、管道及埋线的布置和安装要求的图样。它包括给水排水施工图(简称水施)、采暖通风施工图(简称暖施)、电气施工图(简称电施)等。
建筑施工图的内容

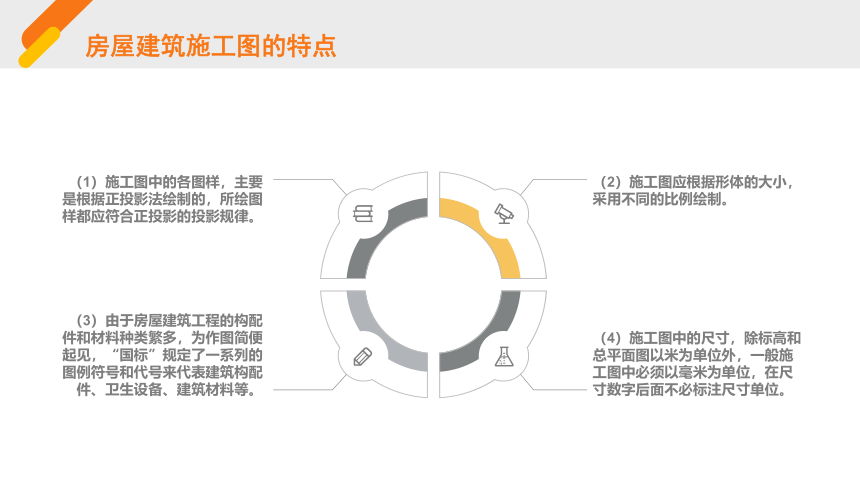

(2)施工图应根据形体的大小,采用不同的比例绘制。
(4)施工图中的尺寸,除标高和总平面图以米为单位外,一般施工图中必须以毫米为单位,在尺寸数字后面不必标注尺寸单位。
(1)施工图中的各图样,主要是根据正投影法绘制的,所绘图样都应符合正投影的投影规律。
(3)由于房屋建筑工程的构配件和材料种类繁多,为作图简便起见,“国标”规定了一系列的图例符号和代号来代表建筑构配件、卫生设备、建筑材料等。
房屋建筑施工图的特点
房屋建筑施工图的编排顺序
一幢房屋全套施工图按专业进行编排,编排顺序一般应为:总平面图、建筑施工图、结构施工图、给水排水施工图、采暖通风施工图、电气施工图等。各专业的图纸,应该按图纸内容的主次关系、逻辑关系有序排列。一般是全局性图纸在前,表明局部的图纸在后;先施工的在前,后施工的在后;重要图纸在前,次要图纸在后。
1. 理解建筑总平面图表达的内容。
2. 掌握建筑总平面图的识读步骤。
3. 掌握建筑总平面图的识读要点。
4. 能根据图纸判断用地范围内新建、原有、拟建、拆除建筑物和构筑物的布置情况,以及道路、绿化、场地等布置情况等,为施工进场做准备。
学习任务2
任务目标
建筑总平面图的表达内容
一、建筑总平面图的形成和用途
建筑总平面图是将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形、地物状况用水平投影方法和相应的图例所画出的工程图样。它主要表示新建房屋的位置、朝向、与原有建筑物的关系,以及周围道路、绿化和给水、排水、供电条件等方面的情况,是新建房屋定位、施工放线、设备管网平面布置,安排在施工时进入现场的材料和构件、配件堆放场地、构件预制的场地以及运输道路的依据。
二、总平面图的图示方法
总平面图是用正投影的原理绘制的,图形主要是以图例的形式表示,总平面图的图例采用《总图制图标准》(GB/T 50103—2010)规定的图例,画图时应严格执行该图例符号,如图中采用的图例不是标准中的图例,应在总平面图下面说明。图线的宽度b,应根据图样的复杂程度和比例,按《房屋建筑制图统一标准》(GB/T 50001—2010)中图线的有关规定执行。总平面图的坐标、标高、距离以m为单位,并应至少取至小数点后两位。
(1)新建建筑物所处的地形。如地形变化较大,应画出相应的等高线。
(2)主要建筑物和构筑物的名称、层数。在总平面图中,低层建筑的层数可用相应数量的小黑点或阿拉伯数字表示。高层建筑的层数用阿拉伯数字表示。
(3)主要建筑物和构筑物的位置。总平面图中应详细地绘出新建建筑物的定位方式,新建建筑物的定位方式有三种:第一种是利用新建建筑物和原有建筑物之间的距离定位;第二种是利用施工坐标确定新建建筑物的位置;第三种是利用新建建筑物与周围道路之间的距离确定新建建筑物的位置。
(7)绿化规划和管道布置。
(6)指北针或风向频率玫瑰图。风玫瑰图是根据当地多年平均统计的各个方向吹风次数的百分数,按一定比例绘制的,风的吹向是指从外吹向中心。
(5)附近的地形、地物等,如道路、河流、水沟、池塘、土坡等。应注明道路的起点、变坡、转折点、终点以及道路中心线的标高、坡向等。
(4)相邻原有建筑物、拆除建筑物的位置或范围。
三、总平面图的图示内容
墙体的作用
(1)因总平面图图示内容包括新建建筑、原有建筑、周边道路、绿化及各种设施,所反映的地区范围较大,因此《建筑制图标准》(GB/T 50104—2010)规定,总平面图的绘图比例应选用为1 : 500、1 : 1 000、1 : 2 000。
(2)总平面图上标注的尺寸,一律以m 为单位,注写到小数点后两位。
(3)由于比例较小,总平面图上的内容一般按图例绘制,所以总图中使用的图例符号较多。《建筑制图标准》列出总平面图常用图例符号。在较复杂的总平面图中,若用到一些《建筑制图标准》没有规定的图例,必须在图中另加说明。
(4)《建筑制图标准》规定了总平面图常用图例符号(表3-1-1)。
四、建筑总平面图的特点
四、建筑总平面图的特点
四、建筑总平面图的特点
指在建设用地范围内单栋或多栋建筑物地面以上及地面以下各层
建筑面。
(1)总建筑面积:
以外墙(底层勒脚以上)的外围水平面积计算;构筑物占地面积以占地轮廓计算,但不包括铁路、道路、围墙及管线。
(2)建筑物占地面积:
规划建设用地面积是指项目用地红线范围内的土地面积,一般包括建筑区内的道路面积、绿地面积、建筑物所占面积、运动场地等。
(3)规划用地面积:
即规划地块内各类总建筑面积与地块面积之比。计算公式:容积率 = 总建筑面积 / 土地面积
(4)容积率:
五、建筑总平面图的主要经济技术指标
(5)建筑密度:即规划地块内各建筑基底占地面积与地块面积之比。
计算公式:建筑密度 = 建筑基底占地面积 / 地块面积
(6)绿化率:规划地块内各类绿地面积的总和占规划地块面积的比率,绿地包括公共绿地、宅旁绿地、公共服务设施所属绿地(道路红线内的绿地),不包括屋顶、晒台的人工绿地。公共绿地内占地面积不大于百分之一的雕塑、水池、亭榭等绿化建筑可视为绿地。
计算公式:绿地率 = 绿地面积 / 土地面积
(7)停车率:指居住区内居民汽车的停车位数量与居住户数的比率(%)。
五、建筑总平面图的主要经济技术指标
1. 会识读建筑施工图和结构施工图的图纸编号。
2. 能根据图纸目录判断图纸的构成。
3. 能根据图纸目录进行图纸查阅。
学习任务3
任务目标
图纸目录的表示
图 3-1-1 为某工程建筑施工图的图纸目录。
