建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼（地）面
单元五 楼梯
单元六 门窗识图
单元七 屋顶
单元六 门窗识图
通过这个项目的学习要求大家熟悉门与窗的分类、门与窗的构造要求，同时要熟练掌握木门与木窗详图的内容及识读方法，在学习本节应该重点掌握读图、结合实际、任务练习、巩固知识。
1. 了解木窗、铝合金窗、塑钢窗构造。
2. 掌握窗的分类、窗的尺度。
3. 掌握窗的识图。
4. 能够绘制窗的立面图。
学习任务2
任务目标
窗

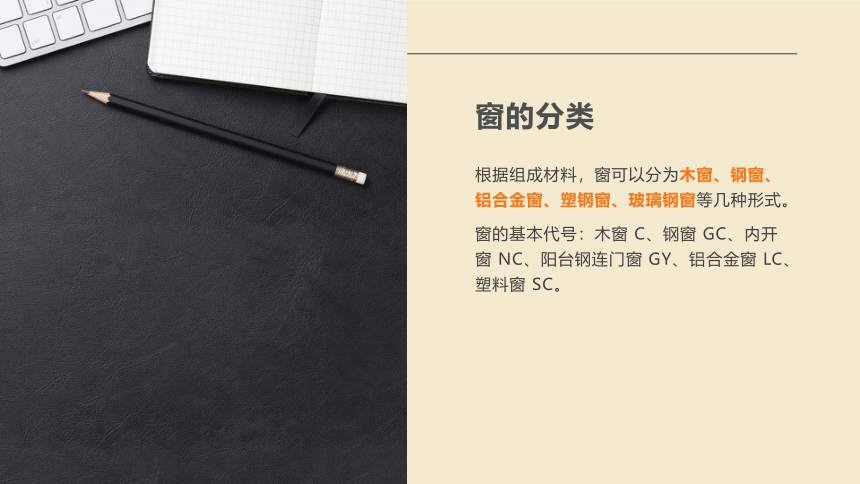

窗的分类
根据组成材料，窗可以分为木窗、钢窗、铝合金窗、塑钢窗、玻璃钢窗等几种形式。
窗的基本代号：木窗 C、钢窗 GC、内开窗 NC、阳台钢连门窗 GY、铝合金窗 LC、塑料窗 SC。
窗的开启方式

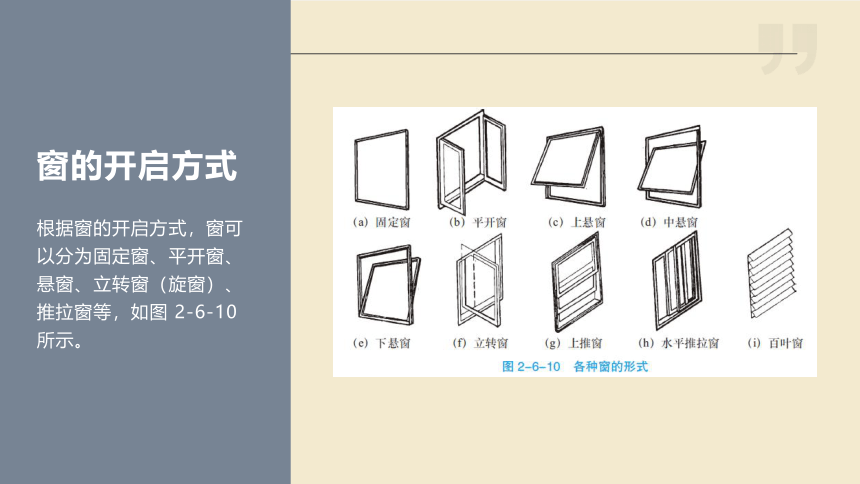

根据窗的开启方式，窗可以分为固定窗、平开窗、悬窗、立转窗（旋窗）、推拉窗等，如图 2-6-10 所示。

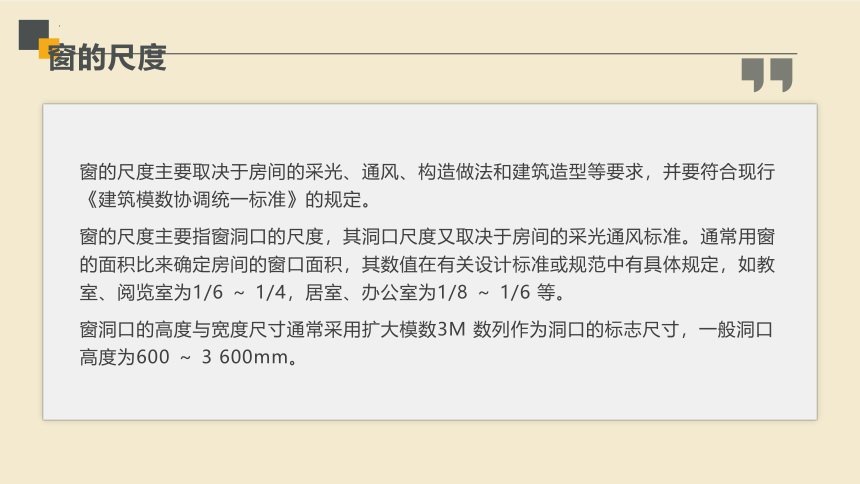

窗的尺度
窗的尺度主要取决于房间的采光、通风、构造做法和建筑造型等要求，并要符合现行《建筑模数协调统一标准》的规定。
窗的尺度主要指窗洞口的尺度，其洞口尺度又取决于房间的采光通风标准。通常用窗的面积比来确定房间的窗口面积，其数值在有关设计标准或规范中有具体规定，如教室、阅览室为1/6 ～ 1/4，居室、办公室为1/8 ～ 1/6 等。
窗洞口的高度与宽度尺寸通常采用扩大模数3M 数列作为洞口的标志尺寸，一般洞口高度为600 ～ 3 600mm。
窗的标记

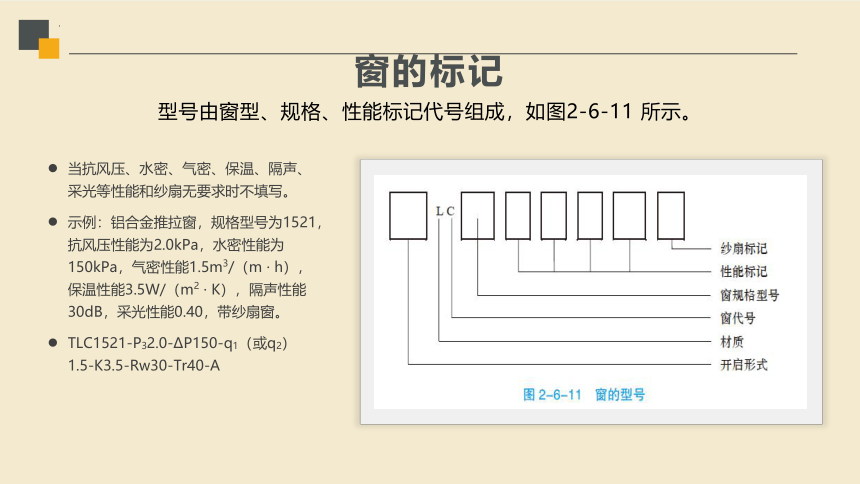

型号由窗型、规格、性能标记代号组成，如图2-6-11 所示。
当抗风压、水密、气密、保温、隔声、采光等性能和纱扇无要求时不填写。
示例：铝合金推拉窗，规格型号为1521，抗风压性能为2.0kPa，水密性能为150kPa，气密性能1.5m3/（m · h），保温性能3.5W/（m2 · K），隔声性能30dB，采光性能0.40，带纱扇窗。
TLC1521-P32.0-ΔP150-q1（或q2）1.5-K3.5-Rw30-Tr40-A
窗的构造

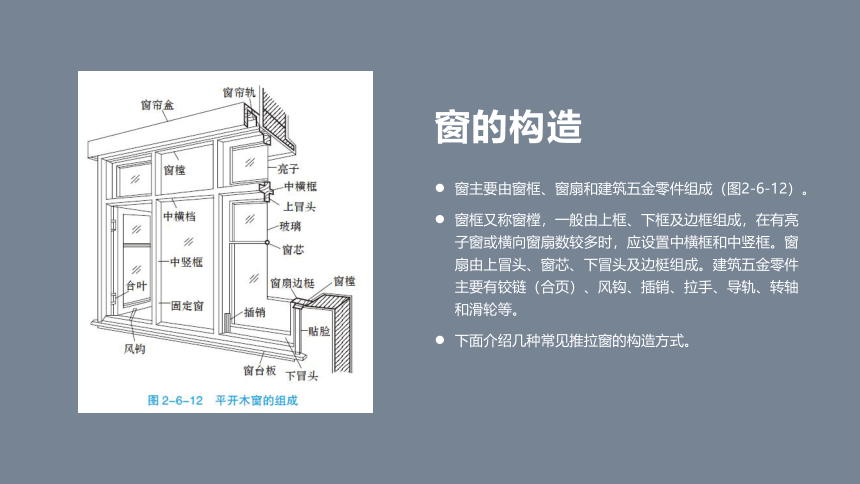

窗主要由窗框、窗扇和建筑五金零件组成（图2-6-12）。
窗框又称窗樘，一般由上框、下框及边框组成，在有亮子窗或横向窗扇数较多时，应设置中横框和中竖框。窗扇由上冒头、窗芯、下冒头及边梃组成。建筑五金零件主要有铰链（合页）、风钩、插销、拉手、导轨、转轴和滑轮等。
下面介绍几种常见推拉窗的构造方式。
（一）平开木窗的构造
窗框由上框、下框、边框、中横框、中竖框等组成。窗框的断面形式与窗的类型有关，同时应利于窗的安装，并应具有一定的密闭性。常见窗框的断面形式及尺寸如图2-6-13所示。
（一）平开木窗的构造
窗框的安装，可以采用塞口法、立口法。
平开窗常见的窗扇有玻璃窗扇、纱窗扇和百叶窗，其中玻璃窗扇最普遍。窗扇的构造处理如图2-6-14 所示。
（二）铝合金窗的构造方式
铝合金窗常见形式有固定窗、平开窗、滑轴窗、推拉窗、立轴窗和悬窗等，一般多采用水平推拉式。推拉窗的构造如图2-6-15所示。
（1）塑钢门窗的材料。
异型材一般是中空的，为了提高门窗框、扇的热阻值，将排水孔道与补筋空腔分隔，可以做成为双腔室，以至多腔室，如图2-6-17所示。
为了提高硬质聚氯乙烯中空异型材的刚性和窗扇窗框的抗风压强度，在塑料窗用主型材内腔中放入钢质或铝质异型材增强。
（2）常用的塑钢窗有固定窗、平开窗、水平悬窗与立式悬窗及推拉窗等。
（3）塑钢门窗框与墙体的连接，有：
①假框法：做一个与塑钢门窗框相配套的镀锌铁金属框，框材厚一般3mm，预先将其安装在门窗洞口上，抹灰装修完毕后再安装塑钢门窗。
②固定件法：门窗框通过固定铁件与墙体连接，先用自攻螺钉将铁件安装在门窗框上，然后将门窗框送入洞口定位。
③直接固定法：即在墙体内预埋木砖，将塑钢门窗框送入窗洞口定位后，用木螺钉直接穿过门窗型材与木砖连接。
（三）塑钢窗的构造
窗的立面图
窗的立面图
（1）面向外廊的居室、厕所窗应向内开，或在人的高度以上外开，并考虑防护安全及密闭性。
（2）民用建筑除高级空调房间外均应设纱窗。
（3）高温、高湿及防火要求高时，不宜用木窗。
（4）用于锅炉房、烧火间、车库的外窗，可不装纱窗。
（5）高层建筑宜采用推拉窗，如采用外开窗，则需有牢固窗扇的措施。
内容一
内容二
内容三
内容四
内容五
窗的选用注意事项
楼梯间外窗应考虑各层圈梁走向，避免冲突。
01.
楼梯间外窗做内开时，在2m高度内不能突出墙面。
02.
窗台高度由工作面而定，一般不宜低于900mm。
03.
窗的布置注意事项
1. 识读门窗的构造。
2. 识读门窗信息。
3. 绘制门窗立面和平面图。
工作任务3
任务目标
门窗识读
01
识读配套图纸中的某区一中办公楼施工图中门窗说明表，并抄绘门窗立面图。
门窗表是一个子项工程中所有门窗的汇总和索引，目的在于方便土建施工和厂家制作。门窗表通常由类别、编号、洞口尺寸、樘数、引用标准图集及编号和备注组成。
任务导入
任务实施
【步骤 1】读图。识读一中办公楼建0中的门窗表。
【步骤 2】识读门窗编号。
【步骤 3】识读工程图样，进行门窗图样绘制。
【步骤4】按制图标准的要求，进行门窗立面图的抄绘。
