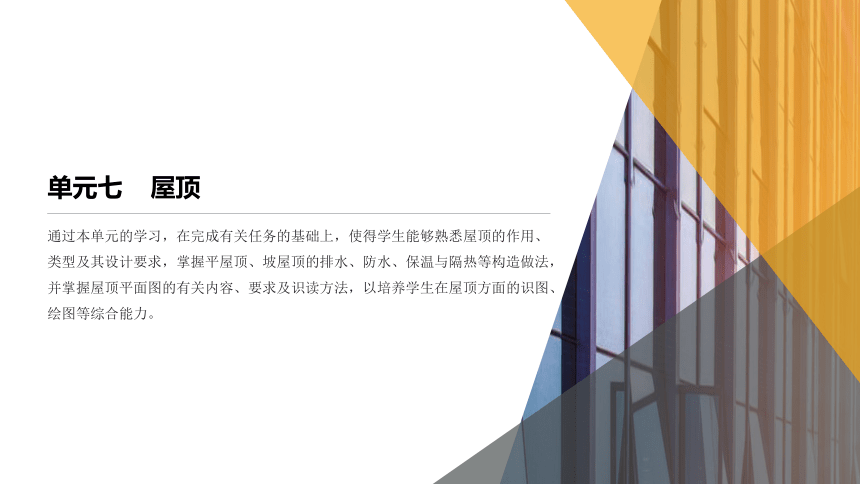

通过本单元的学习，在完成有关任务的基础上，使得学生能够熟悉屋顶的作用、类型及其设计要求，掌握平屋顶、坡屋顶的排水、防水、保温与隔热等构造做法，并掌握屋顶平面图的有关内容、要求及识读方法，以培养学生在屋顶方面的识图、绘图等综合能力。

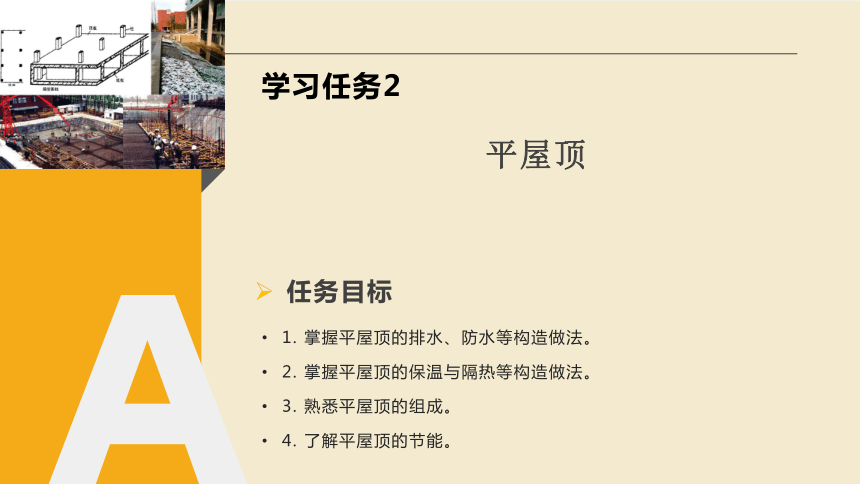

1. 掌握平屋顶的排水、防水等构造做法。
2. 掌握平屋顶的保温与隔热等构造做法。
3. 熟悉平屋顶的组成。
4. 了解平屋顶的节能。
学习任务2
任务目标
平屋顶
平屋顶的组成

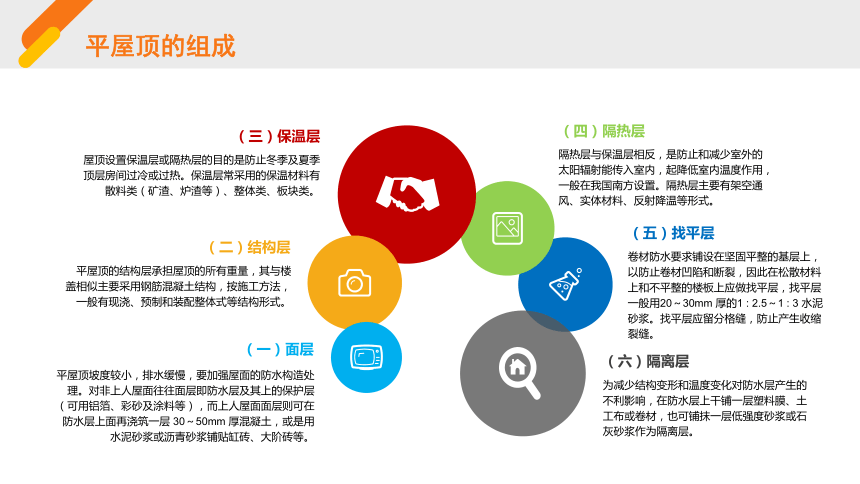

平屋顶一般由面层、结构层、保温或隔热层、防水层组成。不同地区的平屋顶构造也有所区别，如我国南方地区，一般不设保温层，而北方地区则很少设隔热层。此外，在屋顶构造中，还有因建筑特殊性要求而设置的隔气层和保护层，以及起过渡作用的找平层等，如图2-7-7所示。
平屋顶坡度较小，排水缓慢，要加强屋面的防水构造处理。对非上人屋面往往面层即防水层及其上的保护层（可用铝箔、彩砂及涂料等），而上人屋面面层则可在防水层上面再浇筑一层 30～50mm 厚混凝土，或是用水泥砂浆或沥青砂浆铺贴缸砖、大阶砖等。
（一）面层
平屋顶的结构层承担屋顶的所有重量，其与楼盖相似主要采用钢筋混凝土结构，按施工方法，一般有现浇、预制和装配整体式等结构形式。
（二）结构层
屋顶设置保温层或隔热层的目的是防止冬季及夏季顶层房间过冷或过热。保温层常采用的保温材料有散料类（矿渣、炉渣等）、整体类、板块类。
（三）保温层
为减少结构变形和温度变化对防水层产生的不利影响，在防水层上干铺一层塑料膜、土工布或卷材，也可铺抹一层低强度砂浆或石灰砂浆作为隔离层。
（六）隔离层
卷材防水要求铺设在坚固平整的基层上，以防止卷材凹陷和断裂，因此在松散材料上和不平整的楼板上应做找平层，找平层一般用20～30mm 厚的1 : 2.5～1 : 3 水泥砂浆。找平层应留分格缝，防止产生收缩裂缝。
（五）找平层
隔热层与保温层相反，是防止和减少室外的太阳辐射能传入室内，起降低室内温度作用，一般在我国南方设置。隔热层主要有架空通风、实体材料、反射降温等形式。
（四）隔热层
平屋顶的组成
屋顶的坡度

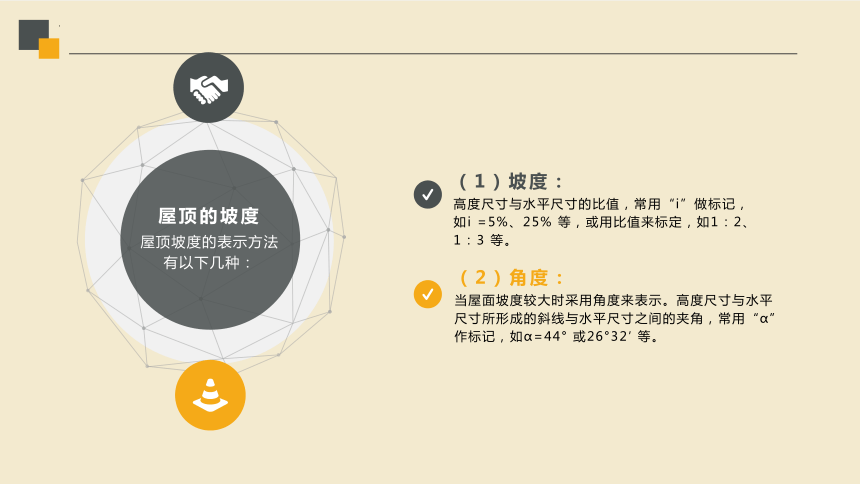

屋顶坡度的表示方法有以下几种：
（1）坡度：
高度尺寸与水平尺寸的比值，常用“i”做标记，如i =5%、25% 等，或用比值来标定，如1 : 2、1 : 3 等。
（2）角度：
当屋面坡度较大时采用角度来表示。高度尺寸与水平尺寸所形成的斜线与水平尺寸之间的夹角，常用“α”作标记，如α=44° 或26°32′ 等。
降雨量大的地区，屋面渗漏的可能性较大，屋顶的排水坡度应适当加大；反之，屋顶的排水坡度则宜小一些。

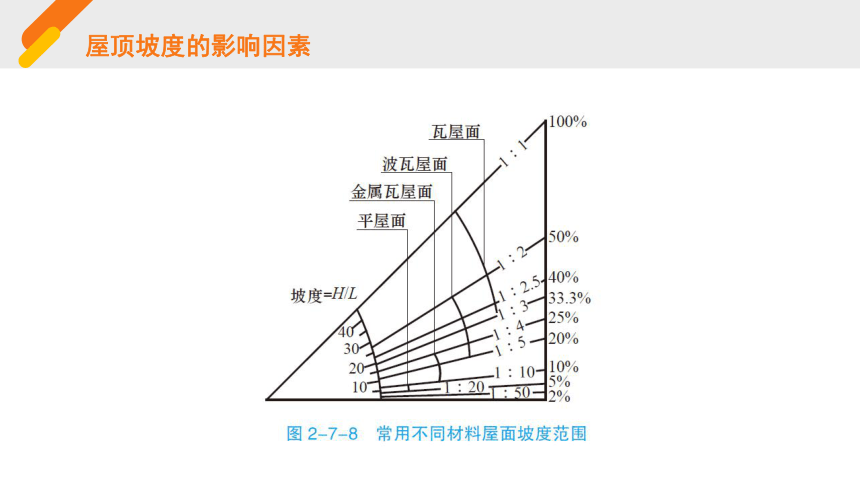

确定屋顶坡度时要综合考虑各方面因素，不同的屋面材料适宜的坡度范围，如图2-7-8所示。

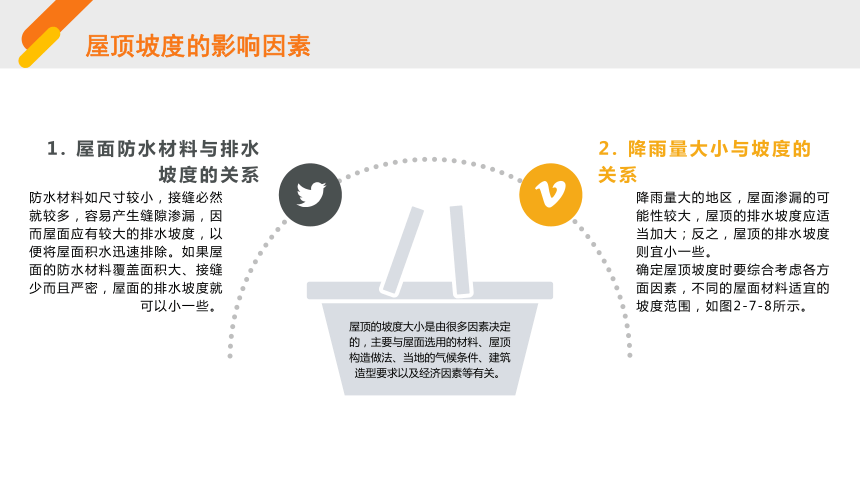

2. 降雨量大小与坡度的关系
防水材料如尺寸较小，接缝必然就较多，容易产生缝隙渗漏，因而屋面应有较大的排水坡度，以便将屋面积水迅速排除。如果屋面的防水材料覆盖面积大、接缝少而且严密，屋面的排水坡度就可以小一些。
1. 屋面防水材料与排水坡度的关系
屋顶的坡度大小是由很多因素决定的，主要与屋面选用的材料、屋顶构造做法、当地的气候条件、建筑造型要求以及经济因素等有关。
屋顶坡度的影响因素
屋顶坡度的影响因素
平屋面坡度的形成
平屋顶坡度的形成，一般有垫置坡度和搁置坡度两种形式，如图2-7-9 所示。
1. 垫置坡度
垫置坡度也称材料找坡或填坡。在屋顶结构层上采用轻质的材料如焦渣混凝土、炉渣水泥或炉渣石灰等来垫置，但垫置坡度不要太大，宜为2%，形成屋面的排水坡度，上面再做找平层和防水层。
2. 搁置坡度
搁置坡度也称结构找坡。屋顶的结构层根据排水坡度搁置成倾斜的位置，这种做法不需另加找坡层，荷载轻、施工简便、造价低，但室内顶棚是倾斜的，室内空间高度不相等，需设悬挂顶棚。
屋面排水
1. 屋面的防水等级
为了使屋面防水经济合理，我国根据建筑物的性质、重要性程度、使用功能要求、防水屋面耐用年限等，将屋面防水分为四个等级。
2. 排水方式
平屋顶坡度较小，排水较困难，为了尽快将雨水排出屋面，需组织好屋面的排水系统。屋面排水有无组织排水和有组织排水两种方式。
屋面防水应按所要求的等级进行设防，如表 2-7-1 所示。
（1）无组织排水。
无组织排水又称自由落水，是指屋面的雨水由檐口自由滴落到室外地面的一种排水方式。这种排水方式不需设天沟，构造简单、造价低，但雨水下落时会溅湿外墙面，影响外墙的坚固耐久性。主要适用于少雨地区或一般低层建筑，相邻屋面高差小于4m，临街建筑或高度较大的建筑不宜采用。
（2）有组织排水。
有组织排水是指将屋面划分成若干个汇水区域，按一定的排水坡度把屋面雨水有组织地排到檐沟或雨水口，经雨水管流到散水上或明沟中的排水方式，如图 2-7-10所示。它与无组织排水相比有显著的优点，但有组织排水构造复杂、造价较高。
排水方式
排水方式
有组织排水根据水落管的位置，可分为内排水和外排水。
内排水是水落管在室内，主要用于多跨建筑、高层建筑或立面有特殊要求的建筑、严寒地区的建筑；而外排水是水落管在室外，包括檐沟外排水、女儿墙外排水和檐沟女儿墙外排水。
屋顶排水方式的选择，应综合考虑结构形式、气候条件、使用特点，并应优先选择外排水。
（二）刚性防水屋面
刚性防水屋面是以防水砂浆或密实的细石混凝土等刚性材料做防水面层。其主要优点是施工方便、构造简单、造价较低、维修方便。但刚性防水屋面对温度变化和结构变形较为敏感，易产生裂缝而渗漏，对施工技术要求较高。刚性防水屋面多用于南方地区，因为南方地区日温差相对较小，刚性防水屋面受温度变化影响不大。
（四）粉剂防水屋面
粉剂防水屋面是用以硬脂酸为主要原料的憎水性粉剂来做防水层的屋面。其做法是：在结构层上抹水泥砂浆或细石混凝土找平层，干后铺3 ～ 5mm 厚的建筑防水粉剂，再覆盖保护层。建筑防水粉剂要铺摊均匀，达到防水层要求的厚度。粉剂上的保护层是保护防水粉剂不被风雨吹散和冲掉，一般做法可抹20 ～ 30mm 厚的水泥砂浆，或浇筑30 ～ 40mm 厚细石混凝土层，也可用大阶砖或预制混凝土板压盖。
（一）卷材防水屋面
卷材防水屋面又称柔性防水屋面，是将柔性的防水卷材或片材用胶结材料粘贴在屋面上，形成一个大面积的封闭防水覆盖层。这种防水层具有一定的延伸性，能适应屋面和结构的温度变形。
（三）涂膜防水屋面
涂膜防水（又称涂料防水屋面）是将可塑性和黏结力较强的高分子防水涂料直接涂刷在屋面基层上，形成一层满铺的不透水薄膜层，以达到防水目的的一种屋面做法。主要有乳化沥青、氯丁橡胶类、丙烯酸树脂类等，按涂膜防水原理通常分为两大类，一是用水或溶剂溶解后在基层上涂刷，通过水或溶剂蒸发而干燥硬化；二是通过材料的化学反应而硬化。
平屋顶的防水构造
平屋顶的保温
保温材料一般有散料类、整体类和板块类等形式。保温材料的选择应根据建筑物的使用性质、构造方案、材料来源、经济指标等因素综合考虑确定。
是以骨料和胶结材料由工厂制作而成的板块状材料。如加气混凝土、泡沫混凝土、膨胀蛭石、膨胀珍珠、泡沫塑料等块材或板材。
是用散料作为骨料，掺入一定量的胶结材料，现场浇筑而成。如水泥炉渣、水泥膨胀蛭石、水泥膨胀珍珠岩及沥青膨胀蛭石和沥青膨胀珍珠岩等。
有炉渣、矿渣等工业废料、膨胀陶粒、膨胀蛭石、膨胀珍珠岩等。
（1）
散料
（2）整体类
（3）板块类
保温材料
保温层的设置
01
02
03
正铺法
保温层设在防水层下面，这种构造也叫正铺法。该做法符合热工学原理，而且若保温层是散料时，还可兼作找坡层。
倒铺法
保温层设置在防水层上面，也称为“倒铺法”，优点是防水层不受阳光辐射和气候变化的直接影响，温差小，并且防水层不易受外来的损伤，但是必须选用吸湿性低、耐候性强的保温材料。
保温层设在结构层下，或与结构层组成复合板材。
根据保温层在屋顶各层次中的位置，有三种方式:
隔汽层的设置
当保温层设在结构层上部，保温层上直接做防水层时，需在保温层下设隔汽层，其目的是防止室内水蒸气透过结构层渗入保温层，使保温材料受潮，降低保温效果。隔汽层的做法通常是在结构层上做找平层，再在其上涂热沥青一道或铺一毡二油。由于保温层处于隔汽层与防水层之间，保温层的上下两面被油毡封闭，保温层中残存有一定的水汽无法散发。为了解决这个问题，除了在防水层第一层油毡铺设时采用花油法外，还可采用在保温层上加一层砾石或陶粒作为透汽层或在保温层中间设排汽通道等构造措施。如图2-7-30、图2-7-31 和图2-7-32 所示。
隔汽层的设置
平屋顶的隔热
1. 架空通风隔热屋面
2. 顶棚通风隔热屋面
3. 实体材料隔热屋面
6. 反射降温隔热屋面
5. 植被隔热屋面
4. 蓄水隔热屋面
7. 蒸发散热降温屋面
隔热方式主要有架空通风、反射降温、种植、蓄水屋面等形式。
平屋顶的节能
据统计以建筑采暖和空调能耗为主，占建筑总能耗的50%～70%，所以建筑外围护结构的节能构造尤为重要。建筑节能是要减少能量损失，在外围护结构中设置保温隔热的构造是建筑节能的重要环节，而且要结合各地区的实际情况，因地制宜合理构造。
建筑屋顶节能一般指屋顶热量的阻隔，即通过控制热量的内外传递，降低建筑使用中的能耗。在夏季可减少室外热量传入室内，在冬季可减少室内热量的流失，使建筑热环境得以改善，从而减少建筑人工制冷、人工取暖的热消耗，达到节能的目的。事实证明，如果采取周密、有效的建筑技术措施可以降低2/3～3/4 的建筑能耗。因此，在建筑规划设计、建造和使用过程中，在满足室内环境舒适、卫生、健康的条件下，采取合理有效的建筑节能技术，有利于实现建筑节能和环保共进的目标。
平屋顶的节能
对于建筑屋顶的节能，其保温、隔热是节能的重点之一。在寒冷的地区屋顶设保温层，以阻止室内热量散失；在炎热的地区屋顶设置隔热降温层以阻止太阳的辐射热传至室内或设置通风层来降低室内温度；而在冬冷夏热地区（黄河至长江流域），建筑节能则要冬、夏兼顾。保温常用的技术措施是在屋顶防水层下设置导热系数小的轻质材料用作保温，如膨胀珍珠岩、玻璃棉等（此为正铺法）；也可在屋面防水层以上设置聚苯乙烯泡沫（此为倒铺法）。现在国外有另外一种保温层做法是，采用回收废纸制成纸纤维，这种纸纤维生产能耗极小，保温性能优良，纸纤维经过硼砂阻燃处理，也能防火。施工时，先将屋顶钉层夹层，再将纸纤维喷吹入内，形成保温层，如图2-7-37所示。
平屋顶的节能
屋顶隔热降温的方法有架空通风、屋顶蓄水或定时喷水、屋顶绿化等，如图2-7-38所示。以上做法都能不同程度地满足屋顶节能的要求，但目前最受推崇的是利用智能技术、生态技术来实现建筑节能的愿望，如太阳能集热屋顶和可控制的通风屋顶等。
