建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼（地）面
单元五 楼梯
单元六 门窗识图
单元七 屋顶

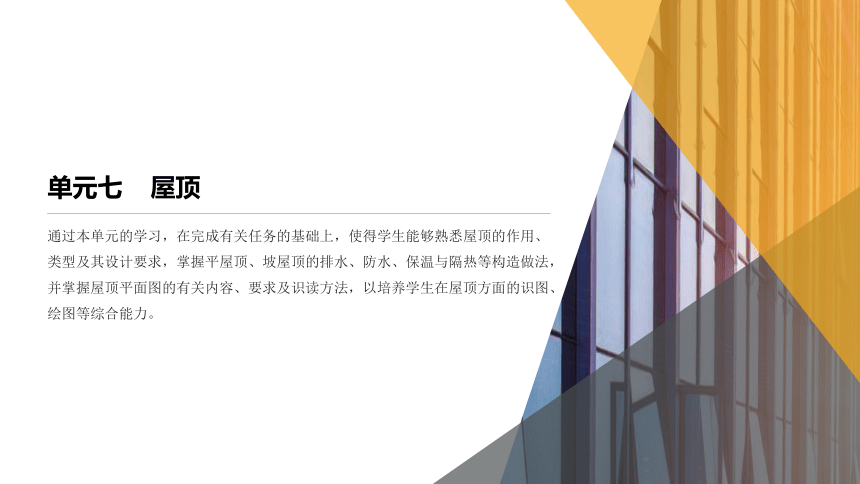

单元七 屋顶
通过本单元的学习，在完成有关任务的基础上，使得学生能够熟悉屋顶的作用、类型及其设计要求，掌握平屋顶、坡屋顶的排水、防水、保温与隔热等构造做法，并掌握屋顶平面图的有关内容、要求及识读方法，以培养学生在屋顶方面的识图、绘图等综合能力。
1. 了解坡屋顶的屋面构造与细部构造。
2. 熟悉坡屋顶的组成及形式。
3. 掌握坡屋顶的承重结构形式。

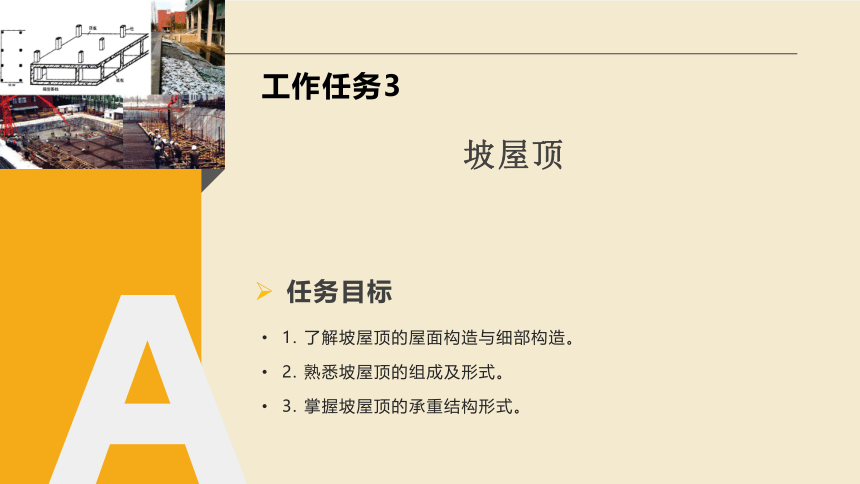

工作任务3
任务目标
坡屋顶
坡屋顶的组成及形式

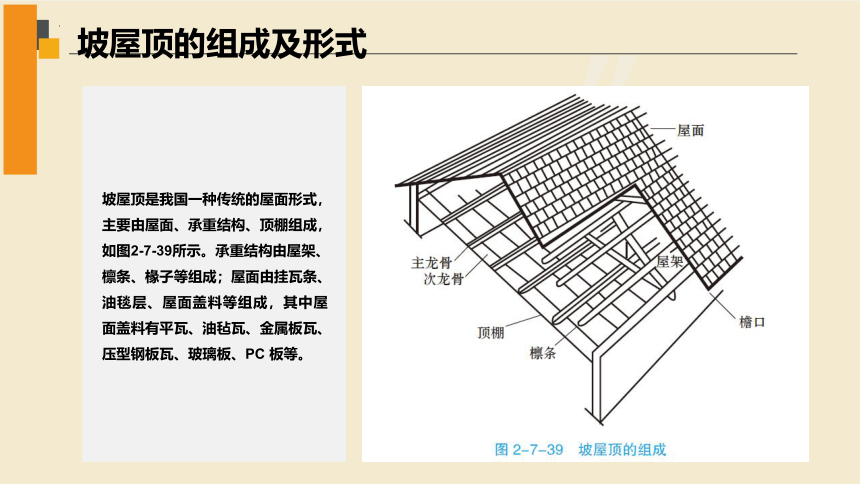

坡屋顶是我国一种传统的屋面形式，主要由屋面、承重结构、顶棚组成，如图2-7-39所示。承重结构由屋架、檩条、椽子等组成；屋面由挂瓦条、油毯层、屋面盖料等组成，其中屋面盖料有平瓦、油毡瓦、金属板瓦、压型钢板瓦、玻璃板、PC 板等。
坡屋顶的组成及形式

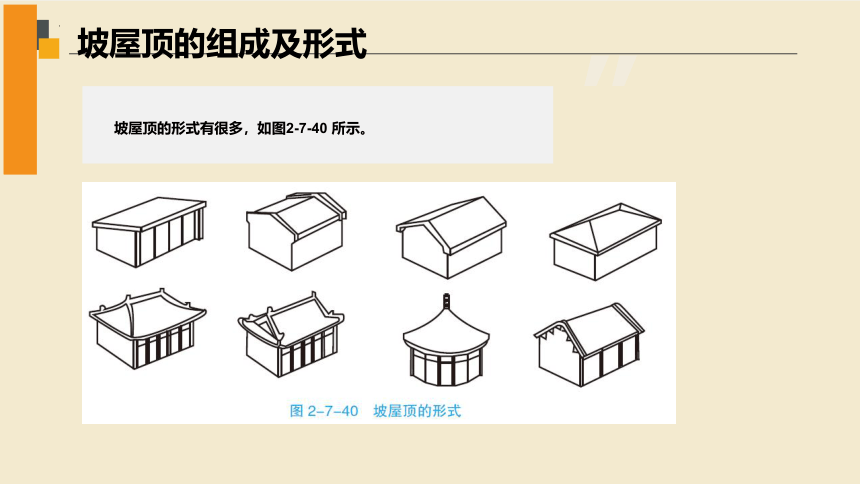

坡屋顶的形式有很多，如图2-7-40 所示。
坡屋顶的承重结构形式
坡屋顶的承重结构主要由椽子、檩条、屋面梁、屋架等组成，承重方式主要有横墙承重、屋架承重、梁架承重等三类。
（一）横墙承重

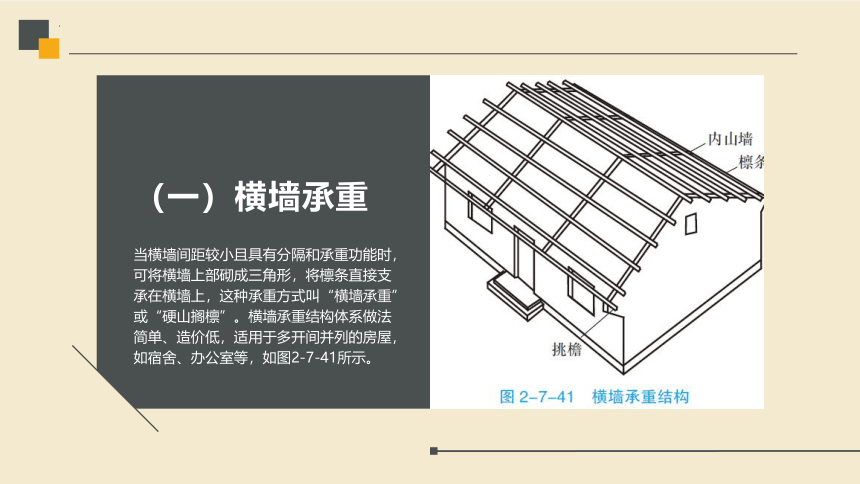

当横墙间距较小且具有分隔和承重功能时，可将横墙上部砌成三角形，将檩条直接支承在横墙上，这种承重方式叫“横墙承重”或“硬山搁檩”。横墙承重结构体系做法简单、造价低，适用于多开间并列的房屋，如宿舍、办公室等，如图2-7-41所示。
（二）屋架承重

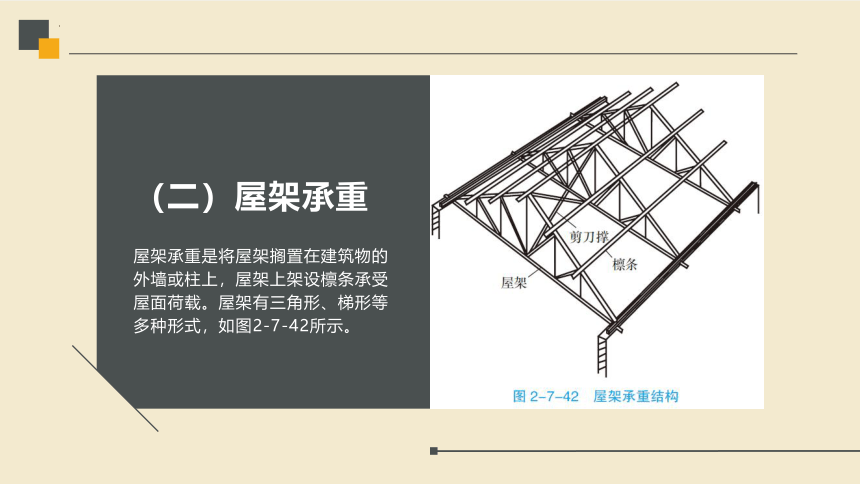

屋架承重是将屋架搁置在建筑物的外墙或柱上，屋架上架设檩条承受屋面荷载。屋架有三角形、梯形等多种形式，如图2-7-42所示。
（三）梁架承重
这是我国传统的屋顶结构形式，由柱和梁形成梁架支承檩条，每隔两根或三根檩条立一柱，并利用檩条和联系梁把整个房屋形成一个整体的骨架，墙只起分隔与围护作用，不承重。这种结构形式有“墙倒，屋不坍”的特点，如图2-7-43 所示。
坡屋顶的屋面构造
坡屋顶的屋面一般是利用各种瓦材作为屋面防水材料，靠瓦与瓦之间的搭接盖缝来达到防水的目的。
在各种瓦材中以平瓦屋面最常见，平瓦有黏土平瓦和水泥平瓦之分。平瓦屋面构造，如图2-7-44所示。平瓦屋面的坡度一般为20%～50%，瓦下有挂钩，可以挂在挂瓦条上，在地震区及风大的地区屋面坡度大于50%时，为防止下滑，瓦上穿有小孔，可以用铅丝把瓦捆扎在挂瓦条上或用圆钉钉牢。平瓦屋面根据基层不同，有冷摊平瓦屋面、实铺平瓦屋面和钢筋混凝土挂瓦板平瓦屋面。
（一）摊平瓦屋面构造
冷摊平瓦屋面是平瓦屋面最简单的做法。它是在椽子上钉挂瓦条后直接挂瓦形成的，如图2-7-45所示。挂瓦条尺寸根据椽子间距而定。这种做法构造简单，但雨雪易从瓦缝中飘入室内。
（二）实铺平瓦屋面
实铺平瓦屋面的做法是在檩条或椽子上铺一层20mm 厚的木板（也称望板），望板可采取密铺法（不留缝）和稀铺法（板间有10～20mm宽的缝隙），在木望板上铺一层平行于屋脊的油毡，从檐口到屋脊，毡条铺设方向与檐口垂直，搭接长度不小于100mm。用30mm×10mm的压毡条（或称顺水条）将卷材压钉在基层上，顺水条的间距为500mm，再在顺水条上铺钉挂瓦条，并铺平瓦，如图2-7-46所示。
（三）钢筋混凝土挂瓦板平瓦屋面
其做法是用预应力或非预应力钢筋混凝土挂瓦板直接搁置在横墙或屋架上，取代了冷摊平瓦屋面和实铺平瓦屋面中的基层、望板和挂瓦条，在挂瓦板上直接挂瓦，如图2-7-47所示。该做法的缺点是瓦缝渗水不易处理，渗入的雨水易在挂瓦板的缝处渗漏。
平屋顶的保温
平屋顶的保温
平屋顶的保温
1. 檐口
坡屋顶的纵墙檐口有挑檐和包檐两种形式。
2. 山墙檐口
山墙檐口也有挑檐和包檐两种。山墙挑檐也叫悬山，一般用檩条挑出山墙，用木封檐板将檩条封住，沿山墙挑檐边的一行瓦，用水泥砂浆做出披水线，将瓦封固。
3. 变形缝构造
变形缝两侧用砖砌或混凝土浇筑矮墙，两侧按泛水构造做法即可。
4. 屋脊与斜天沟处构造
斜天沟一般用镀锌铁皮制成，镀锌铁皮两边包钉在木条上，也可用弧形瓦或缸瓦做斜天沟，搭接处要用麻刀灰窝牢。
（一）平瓦屋顶的细部构造
坡屋顶檐口有挑檐无组织排水、檐沟有组织排水、包檐有组织排水等。
（二）平瓦屋顶的保温与隔热构造
1. 坡屋顶的保温
在寒冷地区为减少室内热气的散失与节能的目的，坡屋顶也需设保温层，设置方法一般有两种情况，一种是不设顶棚的坡屋顶的保温，可将保温层设在屋面层中，如草屋面、麦秸青灰顶屋面等，还可将保温层放在檩条之间或在檩条下钉保温板材。对有顶棚的屋顶，可将保温层设在吊顶上，做法是在顶棚格栅上铺板，板上铺一层油毡做隔气层，在油毡上铺设保温材料，保温材料可选无机散状材料如矿渣、膨胀珍珠岩、膨胀蛭石等，如图2-7-55所示。
（二）平瓦屋顶的保温与隔热构造
2. 坡屋顶的通风隔热
在炎热地区坡屋顶中设置进气口和排气口，利用屋顶内外的热压差和迎背风面的压力差，组织空气对流，形成屋顶内的自然通风，减少由屋顶传入室内的辐射热，改善室内气候环境，如图2-7-56所示。
另外，还可通过采用低辐射材料或屋面材料的反射性能来降低屋面的辐射热，从而达到隔热的效果。
1. 掌握屋顶平面图的识读方法。
2. 掌握屋顶平面图的基本内容组成。
工作任务4
任务目标
屋顶平面图识读
任务主题
屋顶平面图的识读，图 2-7-57 所示为某小区住宅楼的屋顶平面图（带阁楼）。
任务主题
上图所示为某屋顶平面图构造做法图。通过该屋顶平面图的识读，可以得知绘图比例为1 : 100，横向轴线编号为①～，纵向轴线的编号为⑨A 、⑨B 、⑨C 、⑨D 、⑨E ，总长度为 44 900mm，宽度为 13 100mm，应与建筑标准层平面图轴线相一致。露台、雨篷、坡屋面等各部分的尺寸如图中所示。图中女儿墙厚度240mm，露台的结构标高为+16.500m。檐沟排水坡度1%，檐沟构造做法见建施19的檐沟详图。山墙封檐、块瓦屋面泛水、滴水线、出屋面门洞口构造等的做法见建施19的 6、7、9号详图。卫生间排风道出屋面的做法参见05J5-1中第28页的卫生间⑧自力式风帽出屋面做法。
在进行屋顶平面图的阅读时，应重点了解以下几个方面的信息：
屋顶平面图的定位轴线编号、总体尺寸及各分部尺寸等。
屋顶的平面形状和尺寸大小，屋檐的挑出尺寸，女儿墙的位置和厚度等。
屋面排水方式、排水分区、排水方向、屋面坡度等情况和雨水管的位置、间距及（总）根数等。
突出屋面的楼梯间、水箱间、烟囱、通风道等的具体位置和尺寸及相关具体做法。
屋顶或屋面的泛水、檐口、雨水口和天沟等细部构造的有关索引图集及做法。
屋顶或屋面的保温、隔热以及防水构造。
文字说明中传达的其他信息。
知识准备
屋顶平面图的绘制
屋顶平面图是表明屋面排水情况和突出屋面构造位置的图样，是进行屋面工程施工的重要依据。屋顶平面图是用一水平面向下作正投影而得到的水平投影图，主要反映屋顶的形状、尺寸以及突出屋面的楼梯间、水箱间、烟囱、通风道等内容，表示屋面的排水分区、排水方向、屋面坡度和雨水管等情况，并详细说明屋面的泛水、檐口、雨水口和天沟、保温、隔热以及防水构造等。
屋顶平面图的绘制
【步骤 1】读图。收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，在绘图之前做到心中有数。
【步骤 2】画出与建筑平面图相一致的定位轴线。
【步骤 3】画出屋顶的形状和尺寸，屋檐的挑出尺寸，女儿墙的位置和厚度等。
【步骤 4】画出屋面排水分区、排水方向、屋面坡度等情况和雨水管的位置、间距及根数等。
【步骤 5】画出突出屋面的楼梯间、水箱间、烟囱、通风道等。对于设有屋顶花园或屋顶构架等附属物的，应单独绘制相关施工图纸。
【步骤 6】标注屋顶或屋面的泛水、檐口、雨水口和天沟等细部构造的有关索引。
【步骤7】标注屋顶或屋面的保温、隔热以及防水构造。
【步骤8】标注轴线编号、各部分尺寸等。
【步骤9】书写必要的文字说明。
