建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼（地）面
单元五 楼梯
单元六 门窗识图
单元七 屋顶
单元六 门窗识图
通过这个项目的学习要求大家熟悉门与窗的分类、门与窗的构造要求，同时要熟练掌握木门与木窗详图的内容及识读方法，在学习本节应该重点掌握读图、结合实际、任务练习、巩固知识。
1. 掌握木门构造、其他门构造。
2. 掌握门的常用类型及开启方式。
3. 了解门的分类和选择。
4. 掌握门的识图要点。

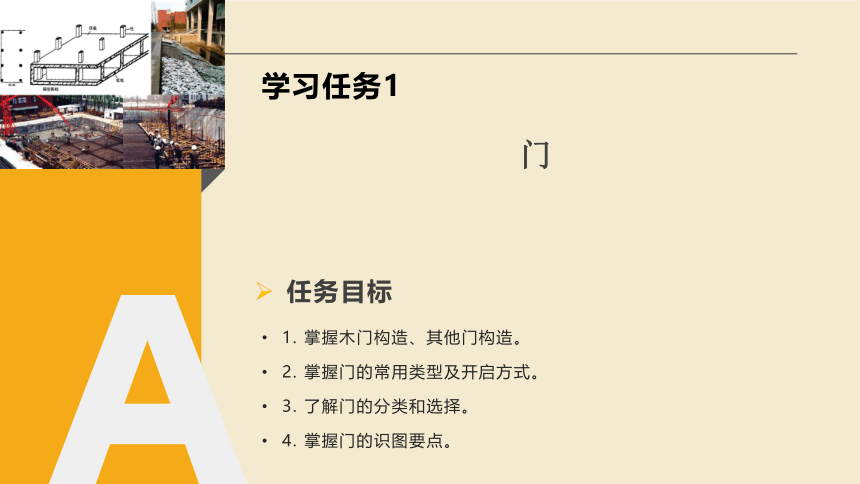

学习任务1
任务目标
门

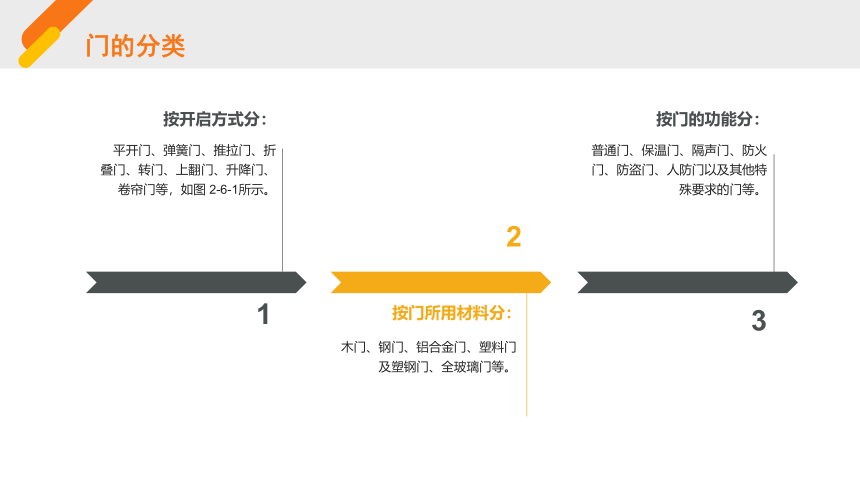

按开启方式分：
按门的功能分：
按门所用材料分：
1
2
3

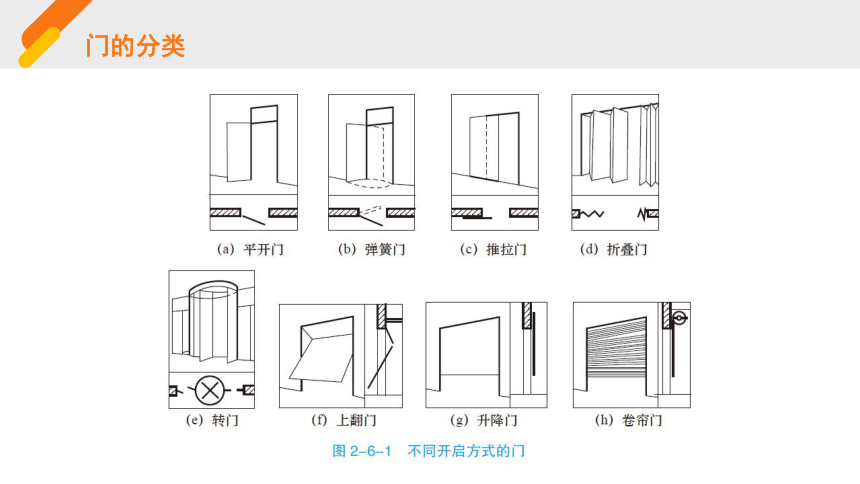

平开门、弹簧门、推拉门、折叠门、转门、上翻门、升降门、卷帘门等，如图 2-6-1所示。
普通门、保温门、隔声门、防火门、防盗门、人防门以及其他特殊要求的门等。
木门、钢门、铝合金门、塑料门及塑钢门、全玻璃门等。
门的分类
门的分类

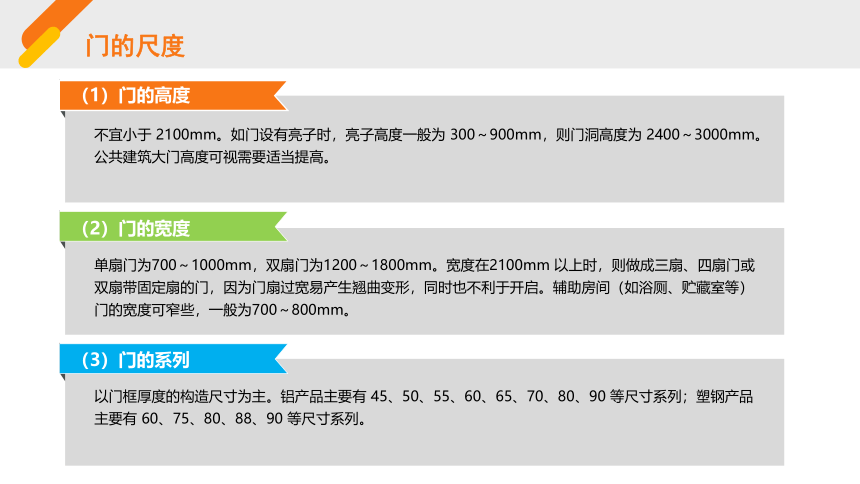

（1）门的高度
不宜小于 2100mm。如门设有亮子时，亮子高度一般为 300～900mm，则门洞高度为 2400～3000mm。公共建筑大门高度可视需要适当提高。
（2）门的宽度
单扇门为700～1000mm，双扇门为1200～1800mm。宽度在2100mm 以上时，则做成三扇、四扇门或双扇带固定扇的门，因为门扇过宽易产生翘曲变形，同时也不利于开启。辅助房间（如浴厕、贮藏室等）门的宽度可窄些，一般为700～800mm。
（3）门的系列
以门框厚度的构造尺寸为主。铝产品主要有 45、50、55、60、65、70、80、90 等尺寸系列；塑钢产品主要有 60、75、80、88、90 等尺寸系列。
门的尺度
门的代号
根据国标《铝合金门》（GB/T 8478—2008）规定，常用的门类别及代号如下：
木门：MM；钢门：GM；塑钢门：SGM；铝合金门：LM；
卷帘门：JM；防盗门：FDM；防火门：FM 甲（乙、丙）；
防火卷帘门：FJM；人防门：RFM（防护密闭门）；
密闭门：RMM；防爆活门：RHM；幕墙用 MQ 表示。
门框安装
门框的安装根据施工方式分后塞口和先立口两种。门框的安装方式见图2-6-2。
木门的组成
门一般由门框、门扇、亮子、五金零件及附件组成（图 2-6-3）。
门框又称门樘，由上槛、中槛和边框组成，是门扇、亮子与墙体的联系构件。
门扇一般由上冒头、中冒头、下冒头和门梃等组成。亮子又称腰头窗，在门上方，为辅助采光和通风之用，有平开、固定及上、中、下悬几种。
五金零件一般有铰链、插销、门锁、拉手、门碰头等。
附件有贴脸板、筒子板等。
门框
门框的安装分立口和塞口两种。
（1）立口（又称站口），即先立门框后砌墙。
（2）塞口（又称塞樘子），是在砌墙时留出门洞口，待建筑主体工程结束后再安装门框。
门框在墙洞中的位置同窗框一样，有门框内平、门框居中和门框外平三种情况。
1. 门框的断面形式和尺寸
2. 门框的安装
门框的断面形式与门的类型、层数有关，同时应利于门的安装，并具有一定的密闭性。
门扇
1. 镶板门
镶板门是应用最广的一种门，门扇由骨架和门芯板组成。骨架一般由上冒头、中冒头、下冒头及门梃组成，在骨架内镶门芯板，门芯板常用10～15mm厚的木板、胶合板、硬质纤维板及塑料板制作，如图2-6-4所示。
2. 夹板门
夹板门也称贴板门或胶合板门，是用断面较小的方木做成骨架，两面粘贴面板而成，如图2-6-5 所示。
常用的木门门扇有镶板门（包括玻璃门、纱门）和夹板门。
钢门与钢窗一样，具有强度高、刚度大、耐久、耐火性能好、外形美观以及便于工厂化生产等特点。钢门的料型有实腹式和空腹式两大类型。钢门的安装方法采用塞口法，门框与洞口四周通过预埋铁件用螺钉牢固连接。钢门的构造可参考钢窗的构造做法。
（一）钢门
采用铝合金挤压型材为框、梃、扇料制作的门窗称为铝合金门窗，简称铝门窗。包括以铝合金做受力杆件（承受并传递自重和荷载的杆件）基材的和木材、塑料复合的门窗，简称铝木复合门窗、铝塑复合门窗。
（二）铝合金门窗
塑料门与塑钢门的特性、材料、施工方法及细部构造可参照塑料窗与塑钢窗的构造做法。
（三）塑料门和塑钢门
在安装塑钢门窗或断桥铝门窗时，可以装两层玻璃，也可以选择单玻璃安装，还可以使用双层中空玻璃。
（六）门窗玻璃及密封条
1. 保温门窗
2. 隔声门窗
3. 防火门窗
（五）特种门窗
彩钢板门窗是以彩色镀锌钢板，经机械加工而成的门窗。它具有质量轻、硬度高、采光面积大、防尘、隔声、保温密封性好、造型美观、色彩绚丽、耐腐蚀等特点。
（四）彩钢板门窗
其他材料门窗的构造
门的选用与布置
布置
选用
门的布置注意事项
门的选用注意事项
（1）寒冷地区，一般公共建筑经常出入的向西或向北的门，应设置双道门或门斗。
（2）湿度大的门不宜选用纤维板门或胶合板门。
（3）托幼建筑的儿童用门，不得选用弹簧门。
（4）所有的门若无隔声要求，不得设门槛。
1
（1）两个相邻并经常开启的门，应避免碰撞向外开门，应有防止风吹碰撞的措施，门的开向不宜朝西或朝北。
（2）门框立口宜立墙里（内开门）、外（外开门），应使用方便。
（3）经常出入的外门宜设雨篷。
（4）变形缝处不得利用门框盖缝，门扇开启不得骑缝。
（5）住宅内门位置和开向，应结合家具布置考虑。
2
下面介绍几种常见的门的构造：
1. 弹簧门（图2-6-6）
下面介绍几种常见的门的构造：
2. 推拉门（图2-6-7）
下面介绍几种常见的门的构造：
3. 折叠门（图2-6-8）
门的立面图（图2-6-9）
