建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼（地）面
单元五 楼梯
单元六 门窗识图
单元七 屋顶

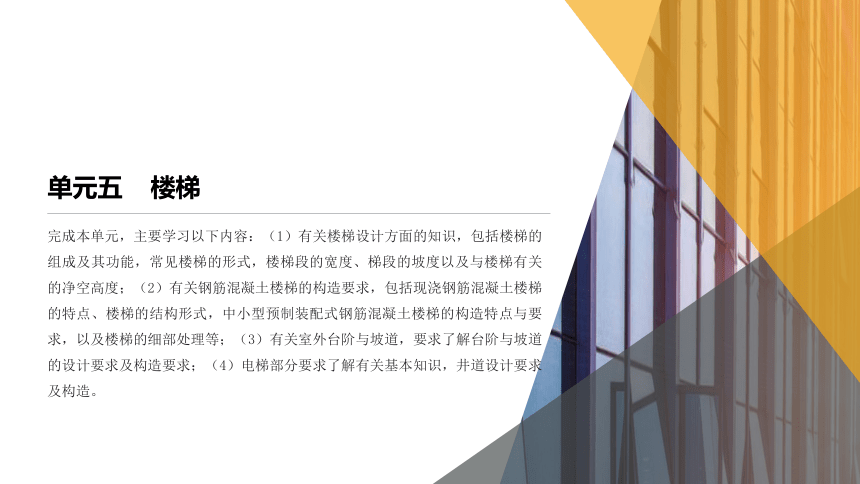

单元五 楼梯
完成本单元，主要学习以下内容：（1）有关楼梯设计方面的知识，包括楼梯的组成及其功能，常见楼梯的形式，楼梯段的宽度、梯段的坡度以及与楼梯有关的净空高度；（2）有关钢筋混凝土楼梯的构造要求，包括现浇钢筋混凝土楼梯的特点、楼梯的结构形式，中小型预制装配式钢筋混凝土楼梯的构造特点与要求，以及楼梯的细部处理等；（3）有关室外台阶与坡道，要求了解台阶与坡道的设计要求及构造要求；（4）电梯部分要求了解有关基本知识，井道设计要求及构造。
1. 掌握楼梯的组成及尺度要求。
2. 能够熟悉楼梯的尺度、类型，了解楼梯的应用范围。
3. 能够分析教学楼楼梯各组成部分及基本尺寸要求。

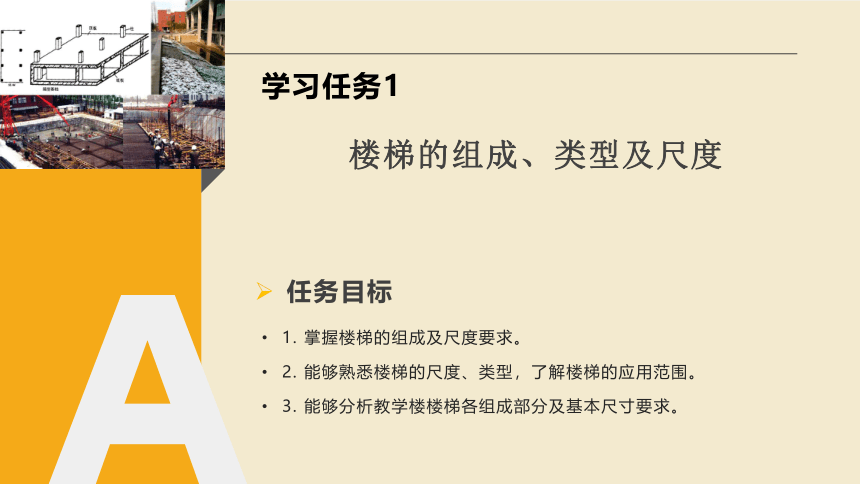

学习任务1
任务目标
楼梯的组成、类型及尺度
楼梯段
栏杆
平台
1
2
3
楼梯段又称楼梯跑，是楼梯的主要使用和承重部分。它由若干个踏步组成。为减少人们上、下楼梯时的疲劳和适应人们行走的习惯，一个楼梯段的踏步数要求最
多不超过 18级，最少不少于3级。
栏杆是楼梯段的安全设施，一般设置在梯段的边缘和平台临空的一边，要求它必须坚固可靠，并保证有足够的安全高度。
平台是指两楼梯段之间的水平板，有楼层平台、中间平台之分。其主要作用在于缓解疲劳，让人们在连续上楼时可在平台上稍加休息，故又称休息平台。同时，平台还是梯段之间转换方向的连接处。

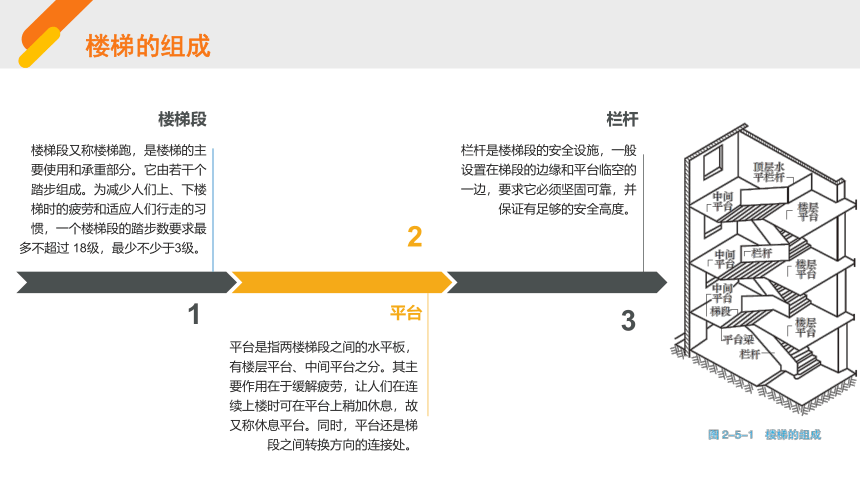

楼梯的组成

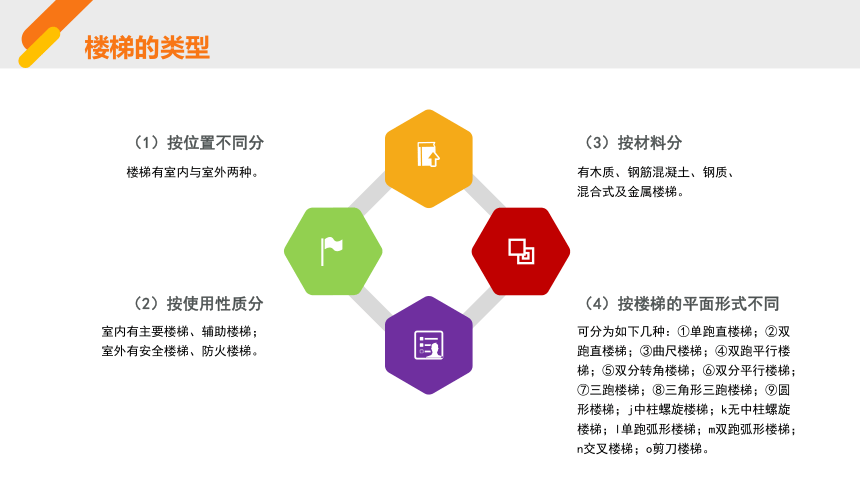

（1）按位置不同分
楼梯有室内与室外两种。
（2）按使用性质分
室内有主要楼梯、辅助楼梯；室外有安全楼梯、防火楼梯。
（3）按材料分
有木质、钢筋混凝土、钢质、混合式及金属楼梯。
（4）按楼梯的平面形式不同
可分为如下几种：①单跑直楼梯；②双跑直楼梯；③曲尺楼梯；④双跑平行楼梯；⑤双分转角楼梯；⑥双分平行楼梯；⑦三跑楼梯；⑧三角形三跑楼梯；⑨圆形楼梯；j中柱螺旋楼梯；k无中柱螺旋楼梯；l单跑弧形楼梯；m双跑弧形楼梯；n交叉楼梯；o剪刀楼梯。
楼梯的类型
楼梯的类型

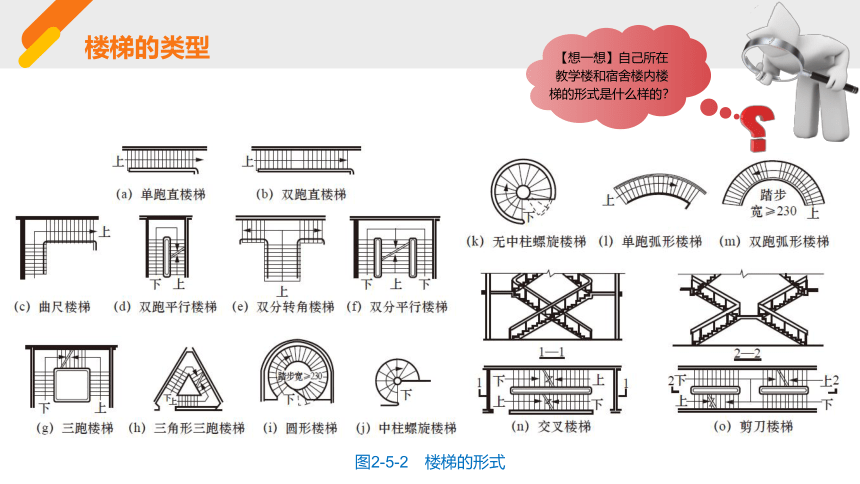

图2-5-2　楼梯的形式
【想一想】自己所在教学楼和宿舍楼内楼梯的形式是什么样的？
（一）楼梯段尺寸
梯段尺寸分为梯段宽度和梯段长度。
（二）楼梯的坡度与踏步尺寸
楼梯梯段的最大坡度不宜超过38°；当坡度小于20° 时，采用坡道；大于45° 时，则采用爬梯。
（三）平台宽度
（七）楼梯净空高度
（六）楼梯栏杆扶手的高度
楼梯栏杆扶手的高度，是指踏面前缘至扶手顶面的垂直距离。
（五）楼梯尺寸的确定
设计楼梯主要是解决楼梯梯段和平台的设计，而梯段和平台的尺寸与楼梯间的开间、进深和层高有关。
（四）梯井宽度
所谓梯井，系指梯段之间形成的空当，此空当从顶层到底层贯通。
楼梯的尺度
（一）楼梯段尺寸
梯段宽度必须满足上、下人流及搬运物品的需要。从确保安全角度出发，楼梯段宽度是由通过该梯段的人流数确定的。
梯段宽度应根据紧急疏散时要求通过的人流股数多少确定。每股人流按500～600mm 宽度考虑，双人通行时为1000～1200mm，三人通行时为1500～1800mm，其余类推。同时，需满足各类建筑设计规范中对梯段宽度的限定，如住宅＞1000mm，公共建筑＞1300mm 等。
（二）楼梯的坡度与踏步尺寸
楼梯、坡道、爬梯的坡度范围如图2-5-3 所示。
楼梯坡度实质上与楼梯踏步密切相关，踏步高与宽之比即可构成楼梯坡度。踏步高常以h 表示，踏步宽常以b 表示，民用建筑中，楼梯踏步的最小宽度与最大高度的限制值，如表2-5-1 所示。
踏步的高度，成人以150mm 左右较适宜，不应高于175mm。
踏步的宽度（水平投影宽度）以300mm 左右为宜，不应窄于260mm。
应符合2h + b = 600 ～ 620mm，h—踏步高，b—踏步宽。
（三）平台宽度
平台宽度分为中间平台宽度D1和楼层平台宽度D2，对于平行和折行多跑等类型楼梯，其转向后的中间平台宽度应不小于梯段宽度，以保证通行与梯段同股数人流。同时应便于家具搬运，医院建筑还应保证担架在平台处能转向通行，其中间平台宽度应大于1800mm。对于直行多跑楼梯，其中间平台宽度可等于梯段宽，或者大1000mm。对于楼层平台宽度，则应比中间平台更宽松一些，以利人流分配和停留（图2-5-4）。
（四）梯井宽度
所谓梯井，系指梯段之间形成的空当，此空当从顶层到底层贯通。在平行多跑楼梯中，可无梯井，但为了梯段安装和平台转弯缓冲，可设梯井。为了安全，其宽度应小，以60～200mm 为宜。当梯井宽≥500时应加防护措施。
（五）楼梯尺寸的确定
设计楼梯主要是解决楼梯梯段和平台的设计，而梯段和平台的尺寸与楼梯间的开间、进深和层高有关。楼梯尺寸确定示意图，如图2-5-5所示。
在进行楼梯构造设计时，应对楼梯各细部尺寸进行详细的计算。现以常用的平行双跑楼梯为例，说明楼梯尺寸的计算方法。
https://www.
（六）楼梯栏杆扶手的高度
楼梯栏杆扶手的高度，是指踏面前缘至扶手顶面的垂直距离。楼梯扶手的高度与楼梯的坡度、楼梯的使用要求有关，很陡的楼梯，扶手的高度矮些，坡度平缓时高度可稍大。在30°左右的坡度下常采用900mm；儿童使用的楼梯一般为600mm。对一般室内楼梯≥900mm，靠梯井一侧水平栏杆长度＞500mm，其高度≥1000mm，室外楼梯栏杆高≥1050mm。
（七）楼梯净空高度
楼梯各部位的净空高度，应保证人流通行和家具搬运，一般要求不小于2 000mm，梯段范围内净空高度宜大于2 200mm。当楼梯底层中间平台下做通道时，为求得下面空间净高不小于2 000mm，常采用以下几种处理方法，如图2-5-6 所示。
01
02
03
04
05
（5）取消平台梁，即平台板和梯段组合成一块折形板。
（2）增加室内外高差。
（4）将底层采用单跑楼梯，这种方式多用于少雨地区的住宅建筑。
当楼梯底层中间平台下做通道时，为求得下面空间净高不小于2 000mm，常采用处理方法如下：
（1）将楼梯底层设计成“长短跑”，让第一跑的踏步数目多些，第二跑踏步少些，利用踏步的多少来调节下部净空的高度。
（3）将上述两种方法结合，即降低底层中间平台下的地面标高，同时增加楼梯底层第一个梯段的踏步数量。
