建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼（地）面
单元五 楼梯
单元六 门窗识图
单元七 屋顶
单元五 楼梯
完成本单元，主要学习以下内容：（1）有关楼梯设计方面的知识，包括楼梯的组成及其功能，常见楼梯的形式，楼梯段的宽度、梯段的坡度以及与楼梯有关的净空高度；（2）有关钢筋混凝土楼梯的构造要求，包括现浇钢筋混凝土楼梯的特点、楼梯的结构形式，中小型预制装配式钢筋混凝土楼梯的构造特点与要求，以及楼梯的细部处理等；（3）有关室外台阶与坡道，要求了解台阶与坡道的设计要求及构造要求；（4）电梯部分要求了解有关基本知识，井道设计要求及构造。
1. 掌握现浇混凝土楼梯构造。
2. 掌握预制钢筋混凝土楼梯构造。
3. 掌握钢筋混凝土楼梯的分类。

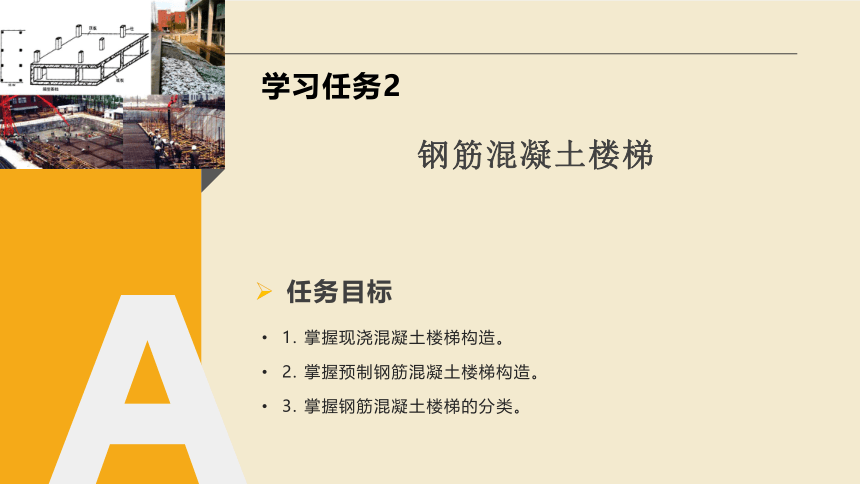

学习任务2
任务目标
钢筋混凝土楼梯
一、现浇板式梯段

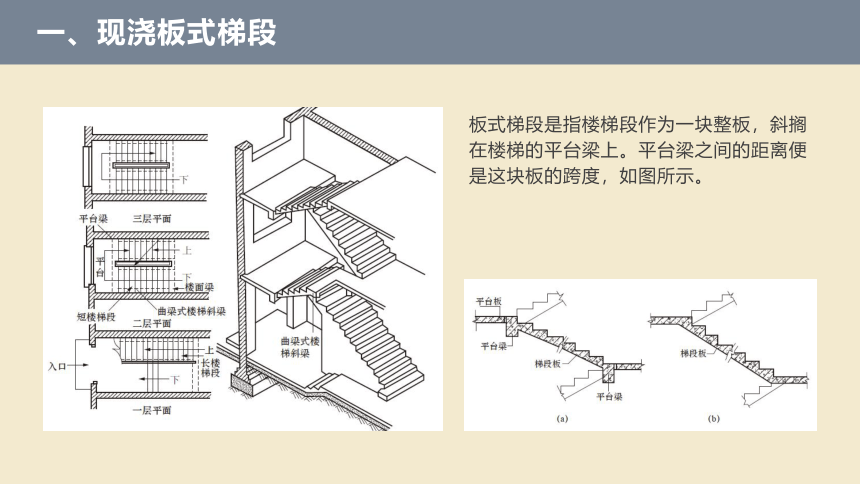

板式梯段是指楼梯段作为一块整板，斜搁在楼梯的平台梁上。平台梁之间的距离便是这块板的跨度，如图所示。
二、现浇梁板式楼梯

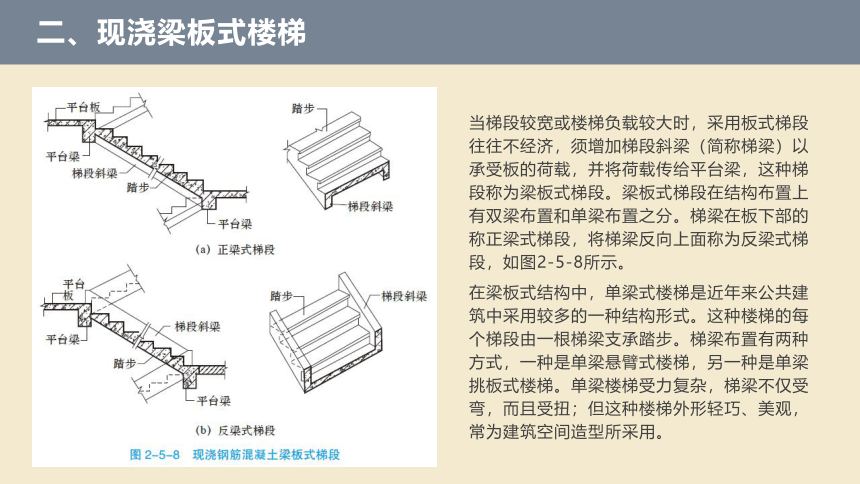

当梯段较宽或楼梯负载较大时，采用板式梯段往往不经济，须增加梯段斜梁（简称梯梁）以承受板的荷载，并将荷载传给平台梁，这种梯段称为梁板式梯段。梁板式梯段在结构布置上有双梁布置和单梁布置之分。梯梁在板下部的称正梁式梯段，将梯梁反向上面称为反梁式梯段，如图2-5-8所示。
在梁板式结构中，单梁式楼梯是近年来公共建筑中采用较多的一种结构形式。这种楼梯的每个梯段由一根梯梁支承踏步。梯梁布置有两种方式，一种是单梁悬臂式楼梯，另一种是单梁挑板式楼梯。单梁楼梯受力复杂，梯梁不仅受弯，而且受扭；但这种楼梯外形轻巧、美观，常为建筑空间造型所采用。
二、现浇梁板式楼梯

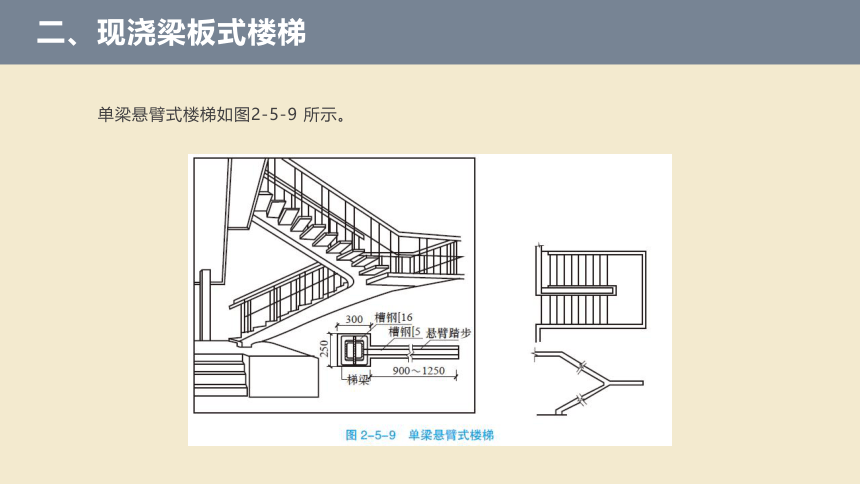

单梁悬臂式楼梯如图2-5-9 所示。
三、预制装配梁承式钢筋混凝土楼梯
钢筋混凝土楼梯具有坚固耐久、节约木材、防火性能好、可塑性强等优点，得到广泛应用。按其施工方式可分为预制装配式和现浇整体式。预制装配式有利于节约模板、提高施工速度，使用较为普通。
预制装配梁承式钢筋混凝土楼梯系指梯段由平台梁支承的楼梯构造方式。预制构件可按梯段（板式或梁板式梯段）、平台梁、平台板三部分进行划分，如图2-5-10 所示。预制装配式钢筋混凝土楼梯按其构造方式可分为梁承式、墙承式和墙悬臂式等类型。
（一）梯段
1. 梁板式梯段
梁板式梯段由梯斜梁和踏步板组成。一般在踏步板两端各设一根梯斜梁，踏步板支承在梯斜梁上。由于构件小型化，不需大型起重设备即可安装，施工简便。
（1）踏步板：踏步板断面形式有一字形、L 形、三角形等，如图2-5-11 所示。
（2）梯斜梁：用于搁置一字形、L 形断面踏步板的梯斜梁为锯齿形变断面构件。用于搁置三角形断面踏步板的梯斜梁为等断面构件，如图2-5-12 所示。
2
2
（一）梯段
2.板式梯段
板式梯段为整块或数块带踏步条板，如图2-5-13所示。
（二）平台梁
为了便于支承梯斜梁或梯段板，平衡梯段水平分力并减少平台梁所占结构空间，一般将平台梁做成L 形断面，平台梁断面尺寸如图2-5-14所示。
（三）平台板
平台板可根据需要采用钢筋混凝土空心板、槽板或平板。图2-5-15所示为平台板布置方式。
1. 踏步板与梯斜梁连接
一般在梯斜梁支承踏步板处用水泥砂浆座浆连接。如需加强，可在梯斜梁上预埋插筋，与踏步板支承端预留孔插接，用高标号水泥砂浆填实。
2. 梯斜梁或梯段板与平台梁连接
在支座处除了用水泥砂浆座浆外，应在连接端预埋钢板进行焊接。
3. 梯斜梁或梯段板与梯基连接
在楼梯底层起步处，梯斜梁或梯段板下应做梯基，梯基常用砖或混凝土，也可用平台梁代替梯基。但需注意该平台梁无梯段处与地坪的关系。
（四）构件连接构造
预制装配墙承式钢筋混凝土楼梯系指预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式，其踏步板一般采用一字形、L形断面。
这种楼梯由于在梯段之间有墙，搬运家具不方便，也阻挡视线，上、下人流易相撞。通常在中间墙上开设观察口，以使上、下人流视线流通。也可将中间墙两端靠平台部分局部收进，以使空间通透，有利于改善视线和搬运家具物品。但这种方式对抗震不利，施工也较麻烦（图2-5-17）。
四、预制装配墙承式钢筋混凝土楼梯
预制装配墙悬臂式钢筋混凝土楼梯系指预制钢筋混凝土踏步板一端嵌固于楼梯间侧墙上，另一端凌空悬挑的楼梯形式（图2-5-18）。
五、预制装配墙悬臂式钢筋混凝土楼梯
这种楼梯的优点是楼梯间空间轻巧空透，结构占空间少，可以节约平台梁等构件材料。但其楼梯间整体刚度极差，不能用于有抗震设防要求的地区。其用于嵌固踏步板的墙体厚度240mm，砌墙砖的标号MU10，砌筑砂浆标号M5，踏步板悬挑长度一般1800mm，以保证嵌固端牢固。
