单元五 楼梯
完成本单元，主要学习以下内容：（1）有关楼梯设计方面的知识，包括楼梯的组成及其功能，常见楼梯的形式，楼梯段的宽度、梯段的坡度以及与楼梯有关的净空高度；（2）有关钢筋混凝土楼梯的构造要求，包括现浇钢筋混凝土楼梯的特点、楼梯的结构形式，中小型预制装配式钢筋混凝土楼梯的构造特点与要求，以及楼梯的细部处理等；（3）有关室外台阶与坡道，要求了解台阶与坡道的设计要求及构造要求；（4）电梯部分要求了解有关基本知识，井道设计要求及构造。
1. 掌握楼梯细部构造图识读。
2. 了解踏步的踏面、栏杆、栏板与扶手、扶手、楼梯的基础的构造特点。
工作任务3
任务目标
楼梯的细部构造
一、踏步的踏面

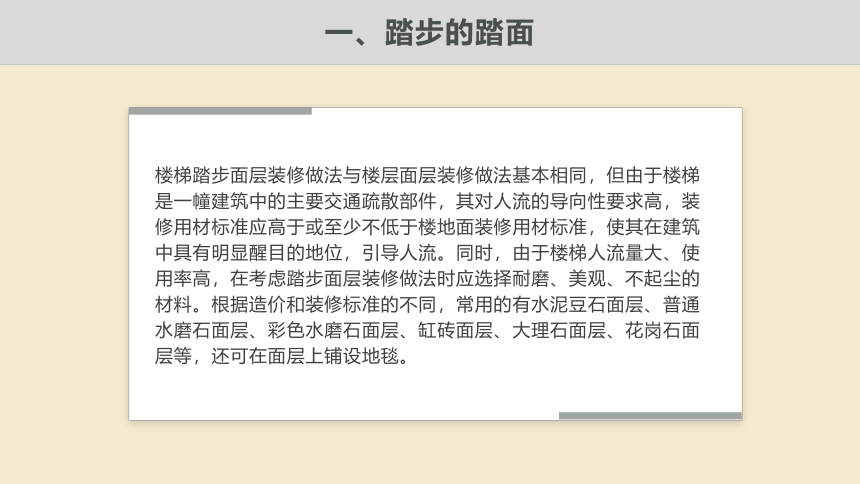

楼梯踏步面层装修做法与楼层面层装修做法基本相同，但由于楼梯是一幢建筑中的主要交通疏散部件，其对人流的导向性要求高，装修用材标准应高于或至少不低于楼地面装修用材标准，使其在建筑中具有明显醒目的地位，引导人流。同时，由于楼梯人流量大、使用率高，在考虑踏步面层装修做法时应选择耐磨、美观、不起尘的材料。根据造价和装修标准的不同，常用的有水泥豆石面层、普通水磨石面层、彩色水磨石面层、缸砖面层、大理石面层、花岗石面层等，还可在面层上铺设地毯。
一、踏步的踏面
在踏步上设置防滑条的目的在于避免行人滑倒，并起到保护踏步阳角的作用。在人流量较大的楼梯中均应设置。常用的防滑条材料有：水泥铁屑、金刚砂、金属条（铸铁、铝条、铜条）、马赛克及带防滑条缸砖等。需要注意的是，防滑条应凸出踏步面 2～3mm，但不能太高，实际工程中常见做得太高，反使行走不便。防滑处理如图 2-5-19所示，防滑处理实例如图 2-5-20所示。
（一）栏杆

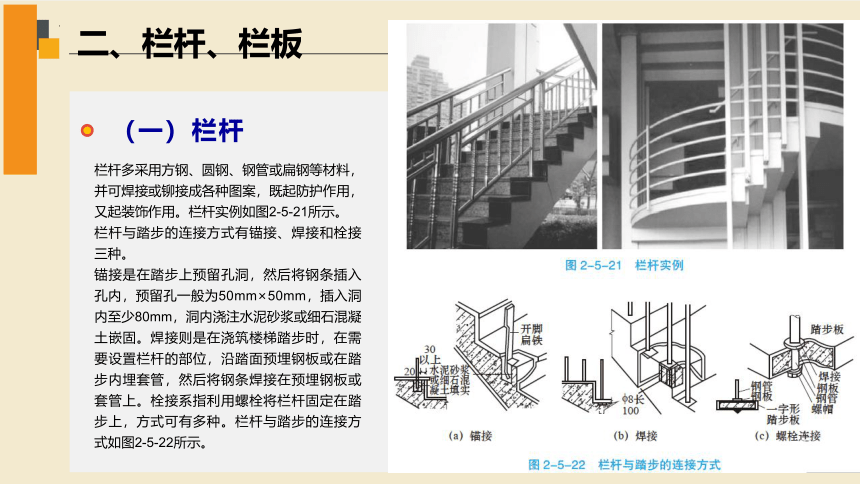

栏杆多采用方钢、圆钢、钢管或扁钢等材料，并可焊接或铆接成各种图案，既起防护作用，又起装饰作用。栏杆实例如图2-5-21所示。
栏杆与踏步的连接方式有锚接、焊接和栓接三种。
锚接是在踏步上预留孔洞，然后将钢条插入孔内，预留孔一般为50mm×50mm，插入洞内至少80mm，洞内浇注水泥砂浆或细石混凝土嵌固。焊接则是在浇筑楼梯踏步时，在需要设置栏杆的部位，沿踏面预埋钢板或在踏步内埋套管，然后将钢条焊接在预埋钢板或套管上。栓接系指利用螺栓将栏杆固定在踏步上，方式可有多种。栏杆与踏步的连接方式如图2-5-22所示。
二、栏杆、栏板
（二）栏板
栏板多用钢筋混凝土或加筋砖砌体制作， 也有用钢丝网水泥板的。钢筋混凝土栏板有预制和现浇两种。栏板实例如图2-5-23 所示。
二、栏杆、栏板
（三）混合式
混合式是指空花式和栏板式两种栏杆形式的组合，栏杆竖杆作为主要抗侧力构件，栏板则作为防护和美观装饰构件，其栏杆竖杆常采用钢材或不锈钢等材料，其栏板部分常采用轻质美观材料制作，如木板、塑料贴面板、铝板、有机玻璃板和钢化玻璃板等。图2-5-24所示为混合式栏杆构造。
二、栏杆、栏板
三、扶手
楼梯扶手按材料分有木扶手、金属扶手、塑料扶手等，以构造分有镂空栏杆扶手、栏板扶手和靠墙扶手等。
木扶手、塑料扶手借木螺丝通过扁铁与镂空栏杆连接；金属扶手则通过焊接或螺钉连接；靠墙扶手则由预埋铁脚的扁钢借木螺丝来固定。栏板上的扶手多采用抹水泥砂浆或水磨石粉面的处理方式。栏杆及栏板的扶手构造如图2-5-25 所示。
四、楼梯的基础
楼梯的基础简称梯基。梯基的做法有两种：一种是楼梯直接设砖、石或混凝土基础；另一种是楼梯支承在钢筋混凝土地基梁上。梯基的构造如图2-5-26所示。
1. 了解台阶构造、坡道构造。
2. 了解台阶与坡道的形式。
3. 掌握室外台阶与坡道的识图。
工作任务4
任务目标
室外台阶与坡道
台阶由踏步和平台组成。其形式有单面踏步式、三面踏步式等。台阶坡度较楼梯平缓，每级踏步高为100～150mm，踏面宽为300～400mm。当台阶高度超过1m时，宜有护栏设施。
坡道多为单面坡形式，极少有三面坡的，坡道坡度应以有利推车通行为佳，一般为1/10～1/8，也有1/30的。还有些大型公共建筑，为考虑汽车能在大门入口处通行，常采用台阶与坡道相结合的形式。台阶与坡道的形式如图2-5-27所示，台阶与坡道的实例图片如图2-5-28所示。
一、台阶与坡道的形式
台阶构造与地坪构造相似，由面层和结构层构成。结构层材料应采用抗冻、抗水性能好且质地坚实的材料，常见的台阶基础有就地砌造、勒脚挑出、桥式三种。台阶踏步有砖砌踏步、混凝土踏步、钢筋混凝土踏步、石踏步四种。台阶构造如图2-5-29所示。
二、台阶构造
坡道材料常见的有混凝土或石块等，面层亦以水泥砂浆居多，对经常处于潮湿、坡度较陡或采用水磨石做面层的，在其表面必须做防滑处理。坡道构造如图2-5-30所示。
三、坡道构造
