建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼（地）面
单元五 楼梯
单元六 门窗识图
单元七 屋顶

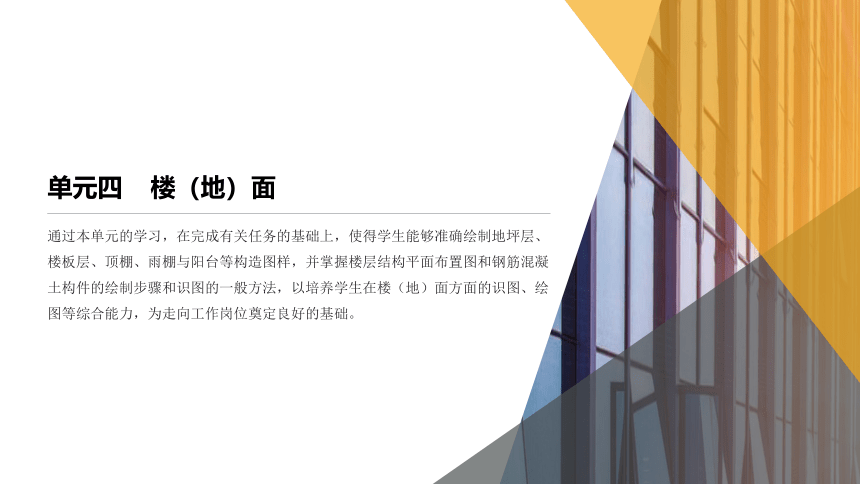

单元四 楼（地）面
通过本单元的学习，在完成有关任务的基础上，使得学生能够准确绘制地坪层、楼板层、顶棚、雨棚与阳台等构造图样，并掌握楼层结构平面布置图和钢筋混凝土构件的绘制步骤和识图的一般方法，以培养学生在楼（地）面方面的识图、绘
图等综合能力，为走向工作岗位奠定良好的基础。
1. 熟悉悬吊式顶棚的构造和要求。
2. 熟悉直接式顶棚的构造和要求。
3. 掌握相关施工图的内容及其识读方法。

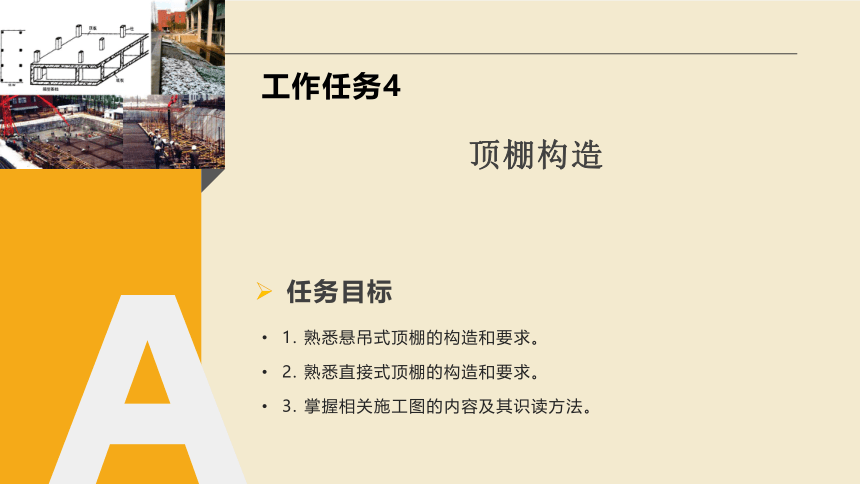

工作任务4
任务目标
顶棚构造

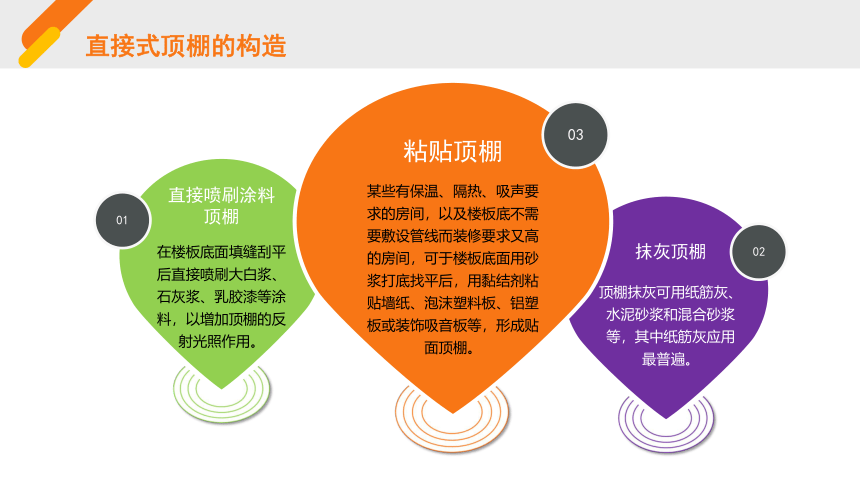

直接式顶棚的构造

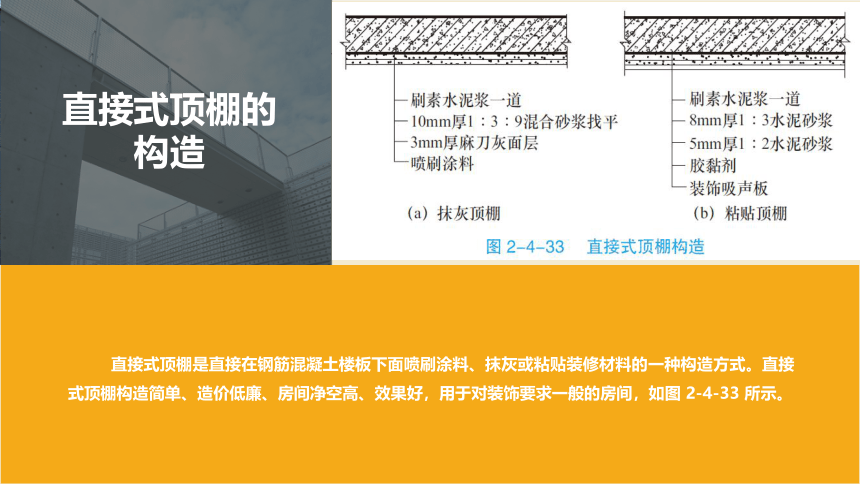

直接式顶棚是直接在钢筋混凝土楼板下面喷刷涂料、抹灰或粘贴装修材料的一种构造方式。直接式顶棚构造简单、造价低廉、房间净空高、效果好，用于对装饰要求一般的房间，如图 2-4-33 所示。
02
抹灰顶棚
顶棚抹灰可用纸筋灰、水泥砂浆和混合砂浆等，其中纸筋灰应用最普遍。
01
直接喷刷涂料顶棚
在楼板底面填缝刮平后直接喷刷大白浆、石灰浆、乳胶漆等涂料，以增加顶棚的反射光照作用。
03
粘贴顶棚
某些有保温、隔热、吸声要求的房间，以及楼板底不需要敷设管线而装修要求又高的房间，可于楼板底面用砂浆打底找平后，用黏结剂粘贴墙纸、泡沫塑料板、铝塑板或装饰吸音板等，形成贴面顶棚。
直接式顶棚的构造

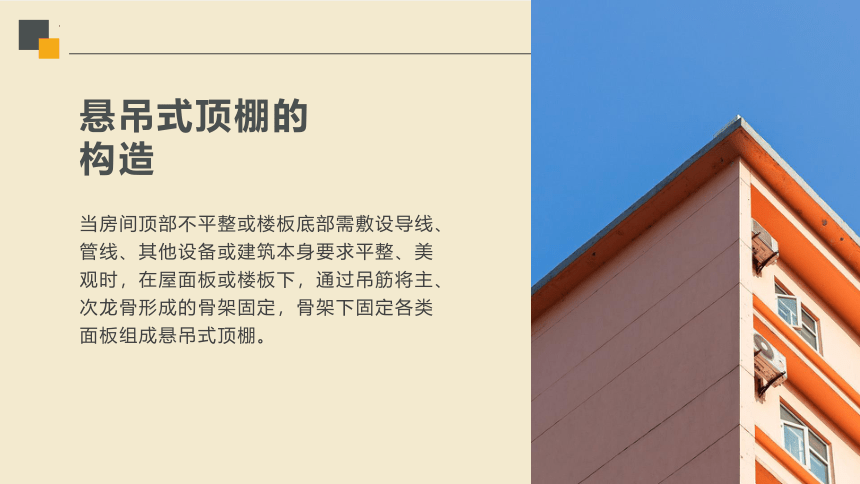

悬吊式顶棚的构造
当房间顶部不平整或楼板底部需敷设导线、管线、其他设备或建筑本身要求平整、美观时，在屋面板或楼板下，通过吊筋将主、次龙骨形成的骨架固定，骨架下固定各类面板组成悬吊式顶棚。
（1）抹灰顶棚即板条抹灰顶棚，是传统做法，一般采用木龙骨，构造简单、造价低廉，常用于装修要求较低的建筑。有时为了避免抹灰层由于干缩或结构变形而脱落，可以在板条抹灰的基础上加钉一层钢板网，形成板条钢板网抹灰顶棚，提高了顶棚的防火性、抗裂性和耐久性。
（2）板材式顶棚是在龙骨下面钉一层板材面层而成。面层材料有木质板材、矿物板材、金属板材等。

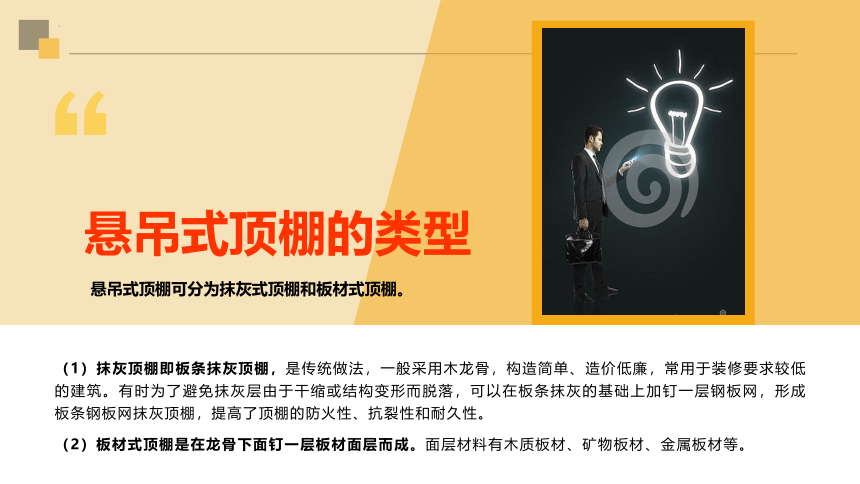

悬吊式顶棚的类型
悬吊式顶棚可分为抹灰式顶棚和板材式顶棚。

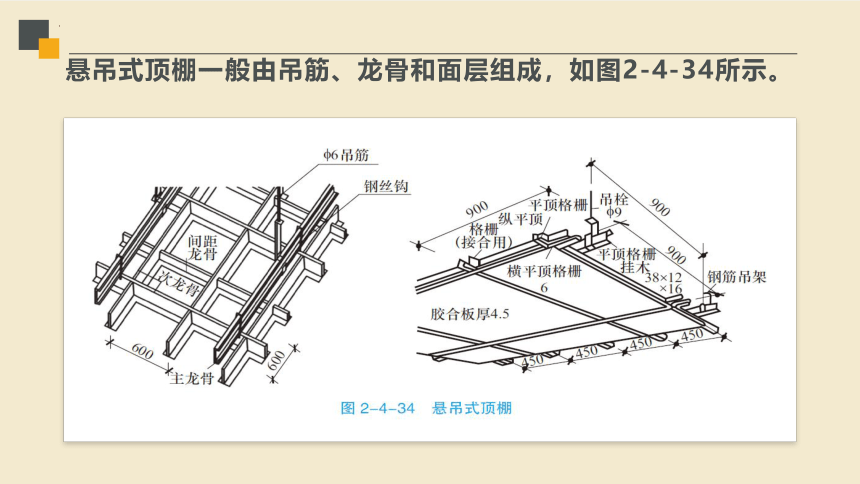

悬吊式顶棚一般由吊筋、龙骨和面层组成，如图2-4-34所示。
1. 吊筋
吊筋又称为吊杆，顶棚一般应具有足够的净空高度，以便敷设各种管线，一般是借助吊筋将饰面层悬挂在梁、板或墙上。吊筋通常有金属吊筋和木吊筋。
2. 龙骨
龙骨用以固定饰面层，承受面层重量，一般由主龙骨和次龙骨组成，饰面层固定在次龙骨上，次龙骨固定在主龙骨上，主龙骨与吊筋相连。龙骨可用木材、轻钢、铝合金等材料制作，其间距可视面层材料尺寸而定。
3. 面层
面层是顶棚最下面的部分，有抹灰面层、金属板材面层、木板面层、石膏板面层等。面层要求美观、耐用。
悬吊式顶棚的组成
1. 熟悉雨篷、阳台的构造。
2. 掌握相关施工图的内容及其识读方法。
工作任务5
任务目标
雨篷与阳台构造
雨篷的构造
雨篷设在建筑物出入口或顶部阳台上方，是用来挡雨、防高空落物砸伤的一种建筑装配。雨篷的形式多样，一般小型雨篷多采用悬挑式雨篷、悬挂式雨篷；而大型雨篷，常加墙或立
柱形成支承式雨篷，如图 2-4-36所示。
雨篷根据材质还可以分为钢筋混凝土悬挑雨篷［图 2-4-37（a）］、玻璃钢结构雨篷［图 2-4-37（b）］、全钢结构雨篷［图 2-4-37（c）］、PC板材（阳光板、耐力板）雨篷等。
雨篷的构造
当现浇钢筋混凝土雨篷较小时，可采用挑板式，挑出长度一般以1～1.5m为宜。板式雨篷常做成变截面形式，一般板根部厚度不小于 70mm，板端部厚度不小于50mm。若挑出长度较大时，常用挑梁式，梁从门厅两侧墙体挑出或室内进深梁直接挑出。为使底面平整，可将挑梁上翻。雨篷多采用无组织排水，梁端留出泄水孔或伸出水舌。为美观和防止水舌阻塞而上部积水，出现渗漏，在雨篷顶部及四侧需作防水砂浆粉面，形成泛水，如图 2-4-38所示。
阳台的构造
阳台是楼房建筑中与房间相连的室外平台，是居住者呼吸新鲜空气、晾晒衣物、
摆放盆栽的场所。同时，阳台也丰富了建筑物的立面，为建筑立面的造型增添了虚实、凸凹的效果。阳台设计需要兼顾实用与美观的原则。
阳台的类型
1. 搁板式阳台
当阳台为搁板式时，阳台板（可以是预制或现浇）搁置在两端凸出来的墙体上，阳台板的板型和尺寸与楼板一致，方便施工。
2. 挑板式阳台
3. 挑梁式阳台
当阳台板为挑梁式时，阳台板放置在从横墙上悬挑出来的梁上。挑梁压入墙壁内的长度一般不小于悬挑长度的1.5 倍；阳台板底面不平整，影响美观，因此，常在阳台板外侧设边梁（或称面梁）。该阳台板类型、跨度通常与房间的楼板一致。挑梁式阳台会造成冷桥，不适用于寒冷地区。
阳台的结构形式及其布置应与建筑楼板的结构布置统一考虑，如图 2-4-40 所示。
“
阳台的结构布置
当阳台为挑板式时，有两种做法。
当阳台板的底面标高与圈梁或过梁的底面标高相同或相近时，可将阳台板和圈梁或过梁现浇在一起，利用其上部的墙体或楼板来平衡阳台板，以防阳台板倾覆。这种结构的阳台板底面平整，阳台宽度不受房间开间的限制，但圈梁受力复杂，阳台悬挑长度受限制，一般不超过1.2m。若悬挑长度较大时，可将圈梁或过梁的断面局部加大或加长以达到平衡。
将楼板直接向外悬挑形成阳台板。这种结构简单，底面平整，但板的受力复杂，构件类型增多，而且阳台地面与室内地面相平，不利于排水。
在寒冷地区采用挑板式阳台时，要注意加设保温构造，以避免冷桥。
阳台的构造主要包括
阳台的栏杆或栏板、扶手与阳台板、墙体之间的连接及排水、保温的构造方法。
阳台栏杆（或栏板）是设在阳台周围的垂直构件，它有两个作用：一是保障安全，承担人们托扶的侧向推力；二是装饰、美观。
栏杆从形式上可分为实体栏杆、空花栏杆和混合栏杆，实体栏杆又称栏板；按材料可分为钢筋混凝土栏板、金属栏杆和混凝土与金属组合式栏杆。
（1）钢筋混凝土栏板。钢筋混凝土栏板有现浇和预制两种。现浇钢筋混凝土栏板通常与阳台（或边梁）整浇在一起。预制混凝土栏板可预留钢筋与阳台板的后浇混凝土挡水边坎浇筑在一起，浇筑前应将阳台板与栏板接触处凿毛，或与阳台板上的预埋铁件焊接。
（2）金属栏杆。金属栏杆一般用方钢、圆钢、扁钢或钢管等焊接成各种形式的漏花。空花栏杆的垂直杆件之间的距离不大于130mm。
（3）组合式栏杆。混凝土与金属组合式栏杆中的金属栏杆可以与混凝土栏板内的预埋铁件焊接。
1. 阳台的栏杆或栏板
栏杆扶手一般有金属和钢筋混凝土两种。金属扶手一般为钢管，它与金属栏杆焊
接。钢筋混凝土扶手形式多样，有带花台、带花池、不带花台等。带花台扶手应在外侧设保护栏杆，一般高为180～200mm，净宽为240mm；带花池扶手施工麻烦，花池可设在栏杆的中部、底部或上部。花池应做好防漏水构造。不带花台扶手直接设在栏杆顶部，宽度有80mm、120mm、160mm。扶手的高度一般不低于1m，高层建筑不应低于1.1m。
（1）预埋铁件焊接。在扶手与栏杆上预埋铁件，安装时焊接在一起。它具有坚固安全、施工简单等特点。
（2）整体现浇扶手。预制栏杆预留插筋与混凝土扶手现浇成整体。它坚固安全，整体性好，但湿作业施工需要支模，施工速度慢。
（3）扶手与墙体的连接。将扶手或扶手中的钢筋伸入外墙的预留孔内，用细石混凝土或水泥砂浆填实牢固；或在装配式墙板上预埋铁件，与扶手的预埋铁件焊接
2. 栏杆扶手
阳台排水与保温
1.阳台排水
为防止雨水进入室内，要求阳台地面低于室内地面30mm以上。阳台排水有外排水和内排水两种，如图2-4-44所示。
在阳台一侧或两侧栏板下设排水孔，阳台抹面向排水口找坡0.5%～1%，将水导向排水口排除，孔内埋设φ40或者φ50镀锌钢管或塑料管的水舌，水舌向外伸出至少80mm，以防排水时落到下面的阳台，也可将排水口通入落水管内。若采用内排水则在阳台内侧设置排水立管和地漏，将雨水直接排入地下管道网。内排水一般用于高层建筑中。
阳台排水与保温
2. 阳台保温
在寒冷地区居住建筑阳台周边宜用塑钢窗、断桥铝窗等，且玻璃采用中空玻璃，形成封闭式阳台。
阳台板常是墙体内导热系数较大的嵌入构件，是墙内形成冷桥的主要部位之一。严寒地区宜采取分离式阳台，将阳台与主体结构分离，即将阳台板支承在两侧独立的侧墙上或柱梁组成的独立框架上等。
阳台保温的另一方面是阳台栏板的保温，在做墙体保温前要先将阳台做好防水，再填充一些保温材料，填充完毕后进行封闭。阳台栏板的保温多采用与外墙相同的保温系统，有聚苯板薄抹灰、胶粉聚苯颗粒浆料、聚苯板现浇混凝土、钢丝网架聚苯板等。
