建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼（地）面
单元五 楼梯
单元六 门窗识图
单元七 屋顶

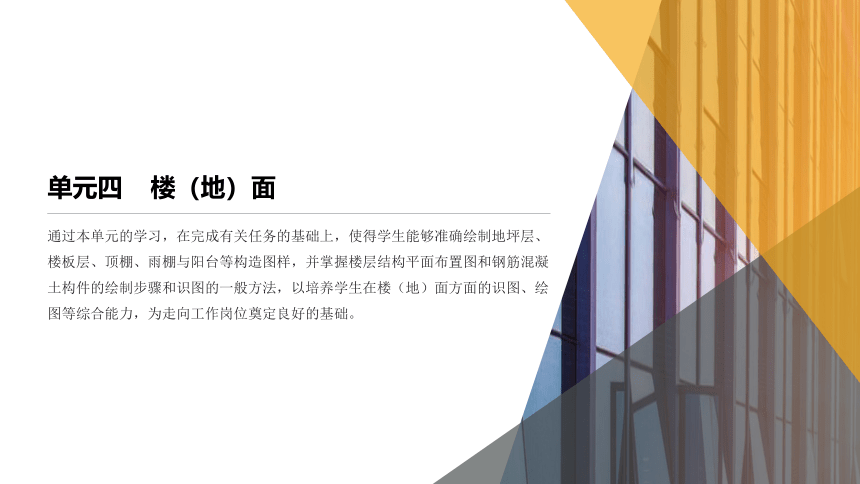

单元四 楼（地）面
通过本单元的学习，在完成有关任务的基础上，使得学生能够准确绘制地坪层、楼板层、顶棚、雨棚与阳台等构造图样，并掌握楼层结构平面布置图和钢筋混凝土构件的绘制步骤和识图的一般方法，以培养学生在楼（地）面方面的识图、绘
图等综合能力，为走向工作岗位奠定良好的基础。
1 . 熟悉楼板层的防水构造。
2. 掌握钢筋混凝土楼板的基本类型及其各自特点。

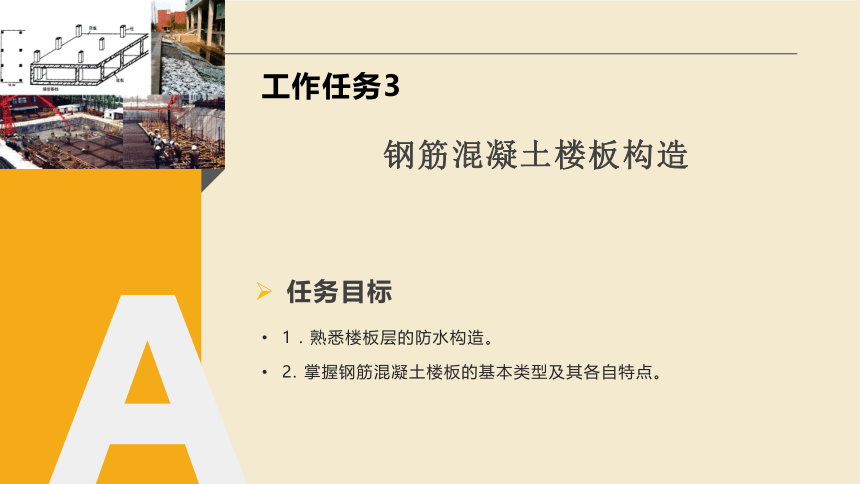

工作任务3
任务目标
钢筋混凝土楼板构造
一、现浇式钢筋混凝土楼板
现浇式钢筋混凝土楼板是在施工现场制作的，它具有整体性好、抗震能力强、刚度高，且容易适应各种形状或尺寸不符合建筑模数要求的楼层平面等优点，但它有模板用量大、工序繁多、需要养护、施工期长、劳动强度高、湿作业量大等缺点。主要用于平面形状复杂、整体性要求高、管道布置较多、对防水防潮要求高的房间）。
二、预制装配式钢筋混凝土楼板
预制装配式钢筋混凝土楼板具有节约模板、简化操作程序、减轻劳动强度、加快施工进度、大幅度缩短工期、建筑工业化施工水平高等优点，但预制钢筋混凝土楼板整体性差、抗震性能不好，所以现在大多地区已不常采用。预制钢筋混凝土楼板有预应力和非预应力两种，预应力楼板与非预应力楼板相比，减轻了自重，节约了钢材和混凝土，降低了造价，也为采用高强度材料创造了条件，因此在建筑施工中优先采用预应力构件。
三、装配整体式钢筋混凝土楼板
装配整体式钢筋混凝土楼板是将预制的部分构件在安装过程中用现浇混凝土的方法将其连成一体的楼板结构。它综合了现浇式楼板整体性好和预制装配式楼板施工简单、工期短、节约模板的优点，又避免了现浇式楼板湿作业量大、施工复杂和装配式楼板整体性差的缺点。常用的装配式楼板有密肋填充块楼板和叠合式楼板两种。

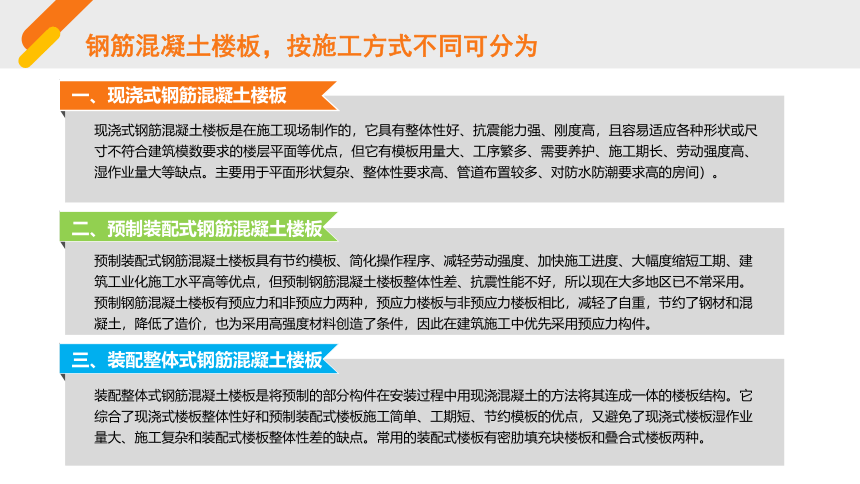

钢筋混凝土楼板，按施工方式不同可分为
（二）梁式楼板
（一）板式楼板
当房间的尺寸较小，楼板层直接现浇成一块矩形的板，并直接支承在四周的墙体上，这样的板称为板式楼板。楼板上荷载直接由板传给墙体，不需另设梁。板式楼板底面平整，厚度一致，易于支模浇筑。板式楼板的经济跨度在 2～3m，厚度在80mm左右。它主要适用于开间小的房间，如多用于住宅中的厨房、厕所、盥洗室、走廊、楼梯休息平台等处。

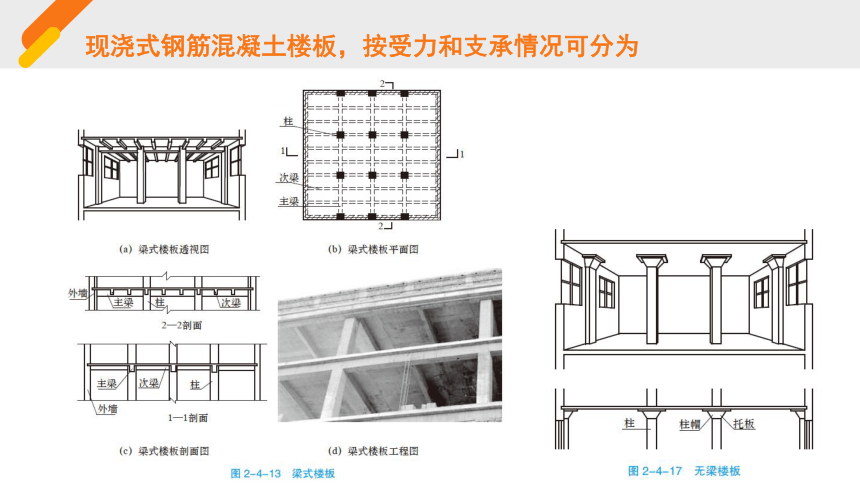

当房间的尺寸较大时，若仍采用板式楼板，板的厚度会因跨度较大而增加，这样很不经济，且板的自重加大。为使楼板的受力和传力更为合理，常在楼板下设梁，作为板的支承点，以减少板的跨度和厚度，这种楼板称为梁式楼板（或肋梁楼板），如图 2-4-13所示。梁式楼板根据受力特点和支承情况，又可分为单向板和双向板。
（三）无梁楼板
当房间的空间较大时，也可不设梁，而将板直接支承在柱上，这种楼板叫作无梁楼板。无梁楼板常是框架结构中的承重形式。楼板的四周可支承在墙上，亦可支承在边柱的圈梁上，或是悬臂伸出边柱以外。无梁楼板分为柱帽式和无柱帽式两种。当荷载较大时，一般在柱的顶部设柱帽或托板，如图2-4-17所示。

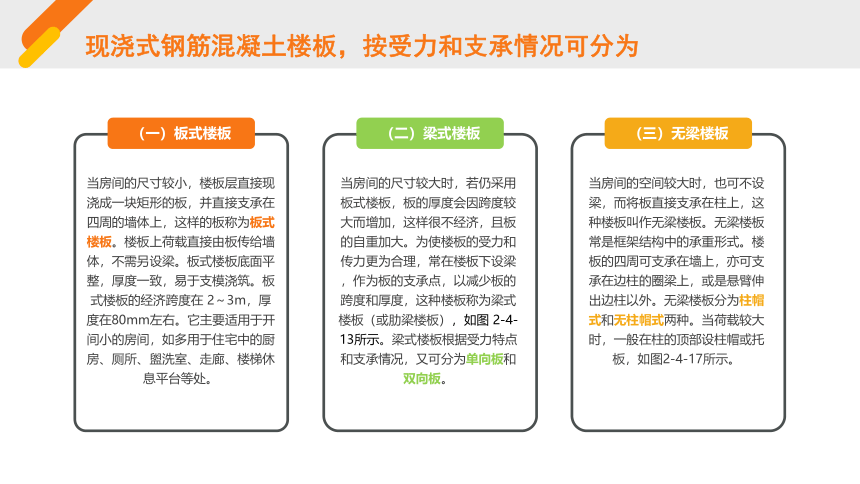

现浇式钢筋混凝土楼板，按受力和支承情况可分为
现浇式钢筋混凝土楼板，按受力和支承情况可分为
01

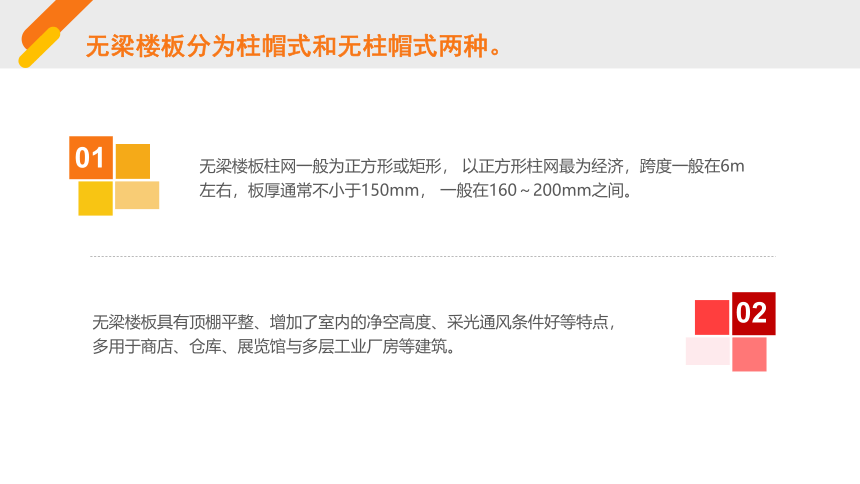

无梁楼板柱网一般为正方形或矩形， 以正方形柱网最为经济，跨度一般在6m左右，板厚通常不小于150mm， 一般在160～200mm之间。
02
无梁楼板具有顶棚平整、增加了室内的净空高度、采光通风条件好等特点， 多用于商店、仓库、展览馆与多层工业厂房等建筑。
无梁楼板分为柱帽式和无柱帽式两种。

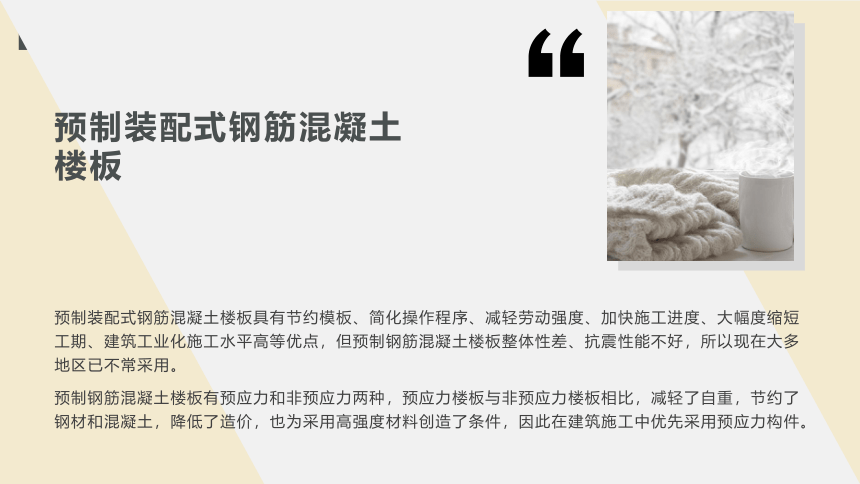

预制装配式钢筋混凝土楼板具有节约模板、简化操作程序、减轻劳动强度、加快施工进度、大幅度缩短工期、建筑工业化施工水平高等优点，但预制钢筋混凝土楼板整体性差、抗震性能不好，所以现在大多地区已不常采用。
预制钢筋混凝土楼板有预应力和非预应力两种，预应力楼板与非预应力楼板相比，减轻了自重，节约了钢材和混凝土，降低了造价，也为采用高强度材料创造了条件，因此在建筑施工中优先采用预应力构件。
预制装配式钢筋混凝土楼板
（1）实心平板：
实心平板上、下板平整，制作简单。实心平板的跨度小，一般用于建筑物的走廊板、楼梯的平台板、阳台板，也可用作架空搁板、沟盖板等。
（2）槽形板：
槽形板是一种梁板合一的构件，为方便搁置并提高板的刚度，可在板的横向两端也设肋封闭，当板跨达到6m时，每隔500～700mm 设横肋一条，以进一步增加板的刚度，满足承载的需要。
（3）空心板：
空心板上、下板面平整，便于做楼面和顶棚，比实心平板经济省料，且隔声性能也优于实心板和槽形板。空心板上不能随便开洞，故不适用于管道穿越较多的房间。如图2-4-19所示。

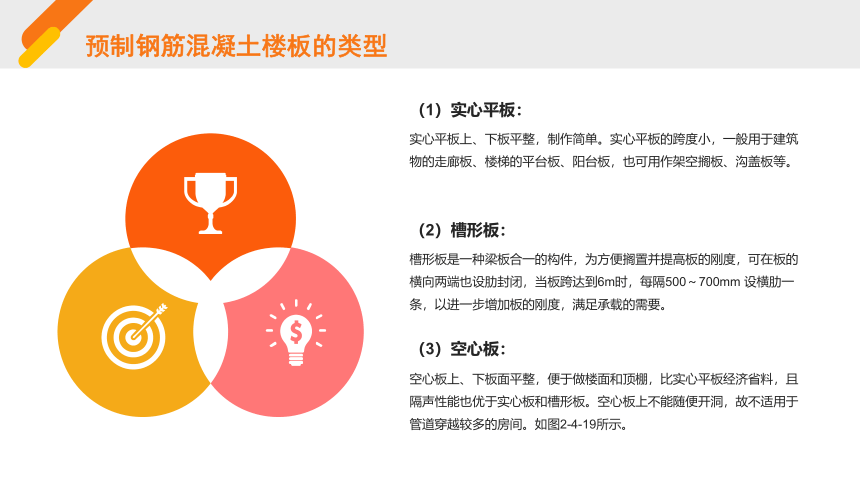

预制钢筋混凝土楼板的类型

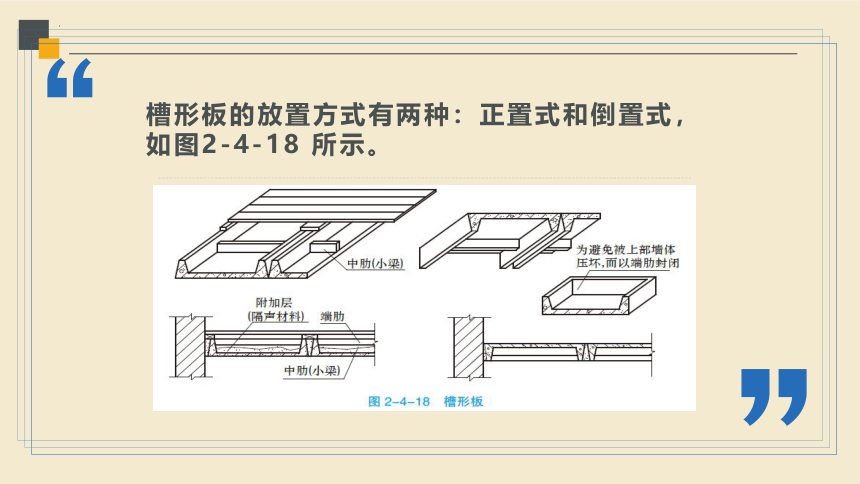

槽形板的放置方式有两种：正置式和倒置式，如图2-4-18 所示。

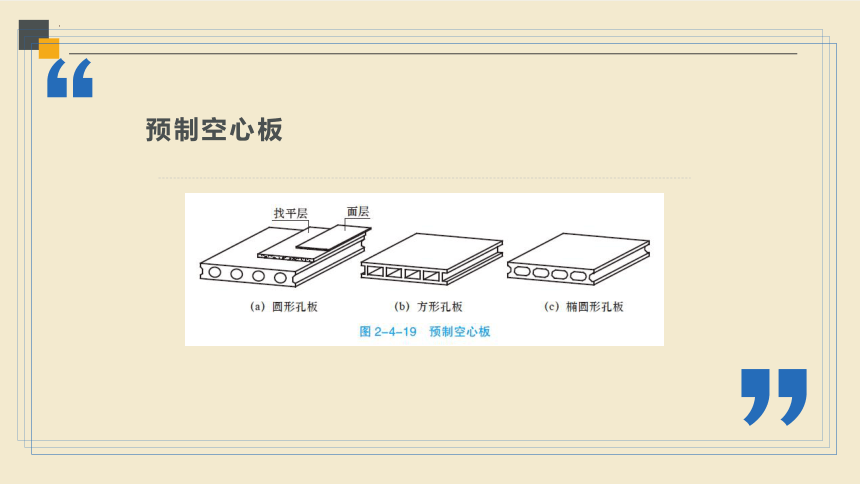

预制空心板
装配式楼板的布置和连接构造
（1）板在墙上必须有足够的搁置长度，《砌体结构设计规范》规定：预制钢筋混凝土板的支承长度，在墙上不宜小于100mm；在钢筋混凝土圈梁上不宜小于80mm；当利用板端伸出钢筋拉结和混凝土灌缝时，其支承长度可为40mm，但板端缝宽不小于80mm，灌缝混凝土不宜低于C20。在地震设防区，当圈梁与板未设在同一标高时，板在外墙上的搁置长度应不小于120mm，在内墙上的搁置长度不应小于100mm。另外在布板时，应先在墙上垫10～20mm 厚M5的水泥砂浆层（座浆），以使板与墙体很好连接，板上的荷载可均匀传递给墙体。为了增加建筑物的整体刚度，可用钢筋将板与墙之间进行拉结，这种钢筋叫锚固筋，也叫拉结钢筋。板与墙的拉结构造如图2-4-20所示。
装配式楼板的布置和连接构造
（2）当建筑物的进深和开间比较大时，楼板可搁置在梁上，而梁支承在墙或柱子上，形成梁板式结构。板在梁上的支承长度一般不小于80mm。板搁置时，先在梁上设水泥砂浆（座浆）。梁板式结构多用于教学楼等开间、进深尺寸都较大的建筑中。为了加强梁板的联结，常用钢筋锚固。板与梁的拉结构造如图2-4-21所示。图中的板梁锚固方式适用于地震设防烈度为6～9度的地区。
装配式楼板的布置和连接构造
装配式楼板的布置和连接构造
（3）板缝处理。预制板安装时，为了增加整体性，要求板与板之间应留一定的间隙，以便填实细石混凝土。对抗震设防烈度大的地区，或整体性要求较高的建筑，在板缝中应配置相应的钢筋，并与预制板的吊钩焊接。如图2-4-22 所示。
装配式楼板的布置和连接构造
装配式楼板的布置和连接构造
（4）剩余板缝处理：在进行布板时，为了施工方便，一般要求板的规格类型越少越好，通常一个房间的预制板宽度类型不超过两种。这样在布置房间楼板时，板宽方向的尺寸（即板在宽度方向的总和）与房间的平面尺寸之间可能会出现差额，即不足以排开一块板的缝隙（即板排余），这时可根据剩余缝隙的大小不同采取相应的措施来灌缝。当剩余缝隙较小时，可调整板间侧缝的宽度，即将各板缝的宽度适当加大；当缝隙较大或靠墙处有管道穿越时，可用局部现浇钢筋混凝土板带的办法来补板缝，若没有管道穿过时，现浇板带也可安排在两块预制板之间，如图2-4-23所示。
装配式楼板的布置和连接构造
楼板上隔墙的设置
若预制楼板上设立隔墙时，应当采用轻质隔墙，隔墙自重轻，可设置在楼板的任何位置。如果是自重大的隔墙，就应避免将隔墙放置在一块楼板上，而应将隔墙搁置在现浇带或梁上，如图2-4-24所示。
常用的装配式楼板有密肋填充块楼板和叠合式楼板两种。
常用的装配式楼板
（一）密肋填充块楼板
密肋填充块楼板的密肋小梁有现浇和预制两种。
（二）预制薄板叠合楼板
预制薄板叠合楼板是将预制薄板和现浇钢筋混凝土层叠合而成的装配整体式楼板，它可分为普通钢筋混凝土薄板和预应力混凝土薄板两种。
（三）钢衬板组合楼板
（1）钢衬板组合楼板是利用压型钢衬板（分单层、双层）与现浇钢筋混凝土一起支承在钢梁上形成的整体式楼板结构。
（2）钢衬板混凝土组合楼板由压型钢衬板、现浇混凝土和钢梁三部分组成。
A
B
现浇密肋填充块楼板是以陶土空心砖、矿渣混凝土空心块和玻璃钢壳等作为肋间填充块来现浇密肋小梁和面板而成。填充块与肋和面板相接触的部位带有凹槽，用来与现浇的肋与板相咬接，使楼板的整体性更好。密肋宽60～120mm，肋高200～300mm，肋的间距视填充块的尺寸而定，一般为300～600mm，面板的厚度一般为40～50mm。由于填充块一般尺寸都较小，所以楼板通常可为单向或双向密肋形。
预制小梁填充块楼板是在预制小梁之间填充陶土空心砖、矿渣混凝土空心块、煤渣空心砖等填充块上面现浇混凝土面层而成。预制密肋填充块楼板中的密肋有预制倒T形小梁、带骨架芯板等。
密肋填充块楼板底面平整，有很好的隔声、保温、隔热性能，力学性能好，整体性较好，可充分利用材料的性能，且有利于敷设管道。
1. 现浇密肋填充块楼板
2. 预制小梁填充楼板
（一）密肋填充块楼板
预制薄板叠合楼板是将预制薄板和现浇钢筋混凝土层叠合而成的装配整体式楼板，它可分为普通钢筋混凝土薄板和预应力混凝土薄板两种。
预应力薄板板厚在50～70mm之间，板宽在1100～1800mm之间，叠合板的总厚度视板的跨度而定，一般为150～250mm，以大于或等于预制薄板厚度的2倍为宜。叠合楼板的跨度在4～6m之间，预应力叠合楼板的跨度最大可达9m，以5.4m 以内较为经济。
为了使预制薄板与现浇叠合层牢固地结合为一体，可将预制薄板表面作刻槽处理，或者是在薄板表面露出较规则的三角形结合筋等。叠合楼板的预制部分，也可采用钢筋混凝土空心板。
叠合楼板具有整体性好、跨度大、强度和刚度高、可节约模板、施工进度快等优点，其表面平整，便于饰面层装修，适用于对整体刚度要求高的建筑和大开间建筑，如住宅、宾馆、学校、办公楼、医院以及仓库等建筑。
（二）预制薄板叠合楼板
钢衬板组合楼板
（1）钢衬板组合楼板是利用压型钢衬板（分单层、双层）与现浇钢筋混凝土一起支承在钢梁上形成的整体式楼板结构。
由于钢衬板组合楼板充分利用了材料性能，简化了施工程序（钢衬板兼作施工模板），还可采用多个楼层铺设压型钢衬板，分层浇筑混凝土板的流水施工方法；还便于在板内铺设各类管线，并可在压型钢衬板凹槽内埋置建筑装修用的吊顶挂钩；压型钢衬板作为混凝土的受拉钢筋，提高了楼板的刚度，且比钢筋混凝土楼板自重轻，施工速度快，承载力高，防火性能好（钢板底涂刷防火涂料），适用于大空间、高层民用建筑和大跨度工业厂房中。
压型钢衬板板宽为500 ～ 1 000mm，肋或肢高为35 ～ 150mm，板的表面除镀14 ～ 15μm 的一层锌外，板的背面为了防腐可再涂一层塑料或油漆，以起保护作用。
钢衬板混凝土组合楼板由压型钢衬板、现浇混凝土和钢梁三部分组成，如图2-4-27 所示。
钢衬板组合楼板有单层钢衬板组合楼板和双层钢衬板组合楼板两种类型，如图2-4-28 和图2-4-29 所示。
压型钢衬板之间和钢板与钢梁之间常采用焊接、自攻螺栓、膨胀铆钉或压边咬接等方式进行连接，如图2-4-30 所示。
压型钢衬板组合楼板的整体的连接：由抗剪螺钉将钢筋混凝土、压型钢衬板和钢梁组合成整体，抗剪螺钉的规格和数量按楼板与钢梁连接的剪力大小确定。
楼板层的防水构造
在建筑构造设计中，楼地面的防水构造是非常重要的。对于一般房间的地面，只要在楼板上浇筑C20 细石混凝土并使之密实，且将板缝填实密封，即可解决防水问题。但对于用水房间，如厨房、厕所、盥洗室等房间的楼地面必须采取必要的防水措施，否则会影响建筑物的使用寿命，破坏建筑结构。
楼地面的防水主要从以下两个方面解决。
1.楼地面排水
为便于排除楼地面积水，楼地面应设地漏，并设置一定的坡度，坡度值一般为1%～1.5%，便于水自然导向地漏。另外，为防止地面积水外溢，应使有水房间楼地面的标高比其他房间地面标高低20～30mm，或设门槛，门槛应高出地面20～30mm。
2.楼地面防水构造
对于楼地面的防水构造，应该解决以下几个问题。
1. 楼板防水
对于用水房间，楼板最好采用现浇钢筋混凝土。面层通常用防水性能好的材料，如水泥地面、水磨石地面、马赛克地面或缸砖地面等。对于防水质量较高的房间，还应在楼板层与面层之间设置防水层。常用的防水层可用防水卷材、防水砂浆、防水涂料等。为防止水沿房间四周侵入墙身，应将防水层沿墙身向上延伸到踢脚超出地面100～150mm。在门口处，防水层还应伸出门外至少250mm。如图2-4-31所示。
对于楼地面的防水构造，应该解决以下几个问题。
2. 管道穿越处的防水构造
管道穿越处是防水最薄弱的部位。一般对于冷水管道穿过的地方，用C20干硬性细石混凝土捣固密实，再用防水涂料作密封处理。对于热水管道穿越处，由于温度变化，管道会出现胀缩变形，易使管道周围漏水，因此通常在管道穿越位置预先埋置一个比热力管径大一号的套管，以保证热力管能自由伸缩而不影响混凝土开裂。套管设置要比楼地面高出30mm 以上，并在缝隙内填塞弹性防水密封材料。如图2-4-32所示。
