(共23张PPT)

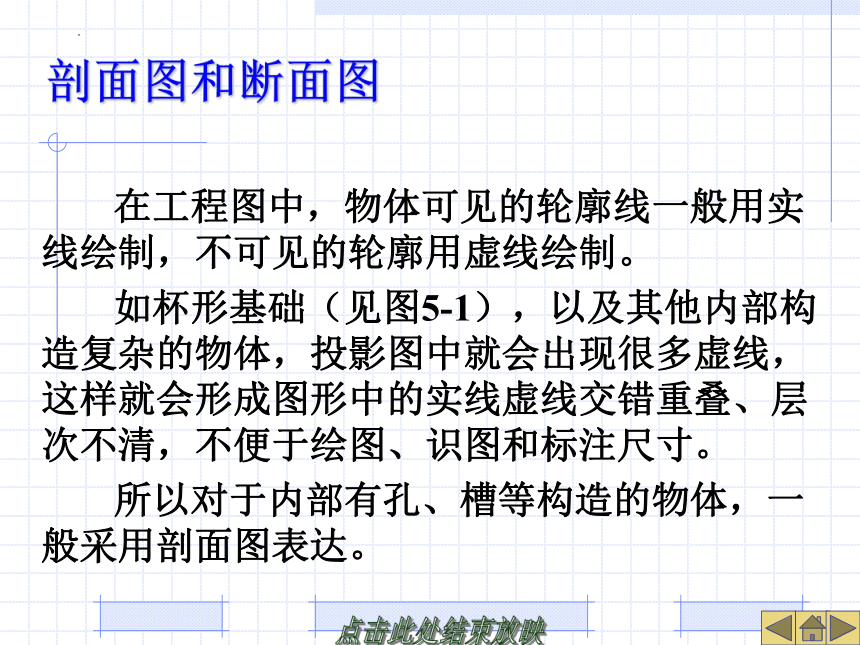

在工程图中，物体可见的轮廓线一般用实线绘制，不可见的轮廓用虚线绘制。
如杯形基础（见图5-1），以及其他内部构造复杂的物体，投影图中就会出现很多虚线，这样就会形成图形中的实线虚线交错重叠、层次不清，不便于绘图、识图和标注尺寸。
所以对于内部有孔、槽等构造的物体，一般采用剖面图表达。
剖面图和断面图

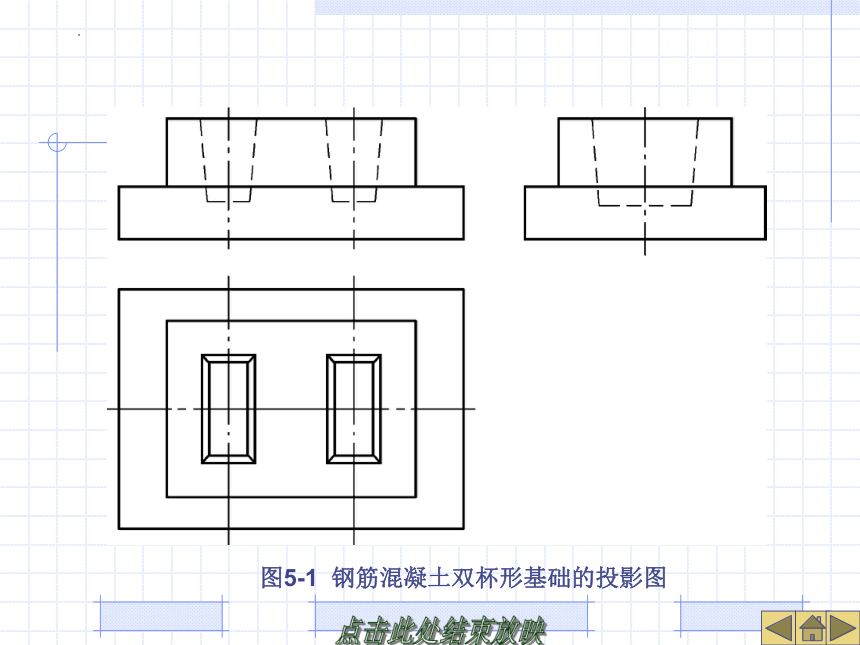

图5-1 钢筋混凝土双杯形基础的投影图
剖面图
　剖面图的形成
假想用剖切平面剖开物体，将处在观察者和剖切平面之间的部分移去，将剩余的部分向投影面进行投影，所得图形称为剖面图，如图5-2所示。
（a）假想用剖切平面P剖开基础并向V面进行投影 （b）基础的V向剖面图

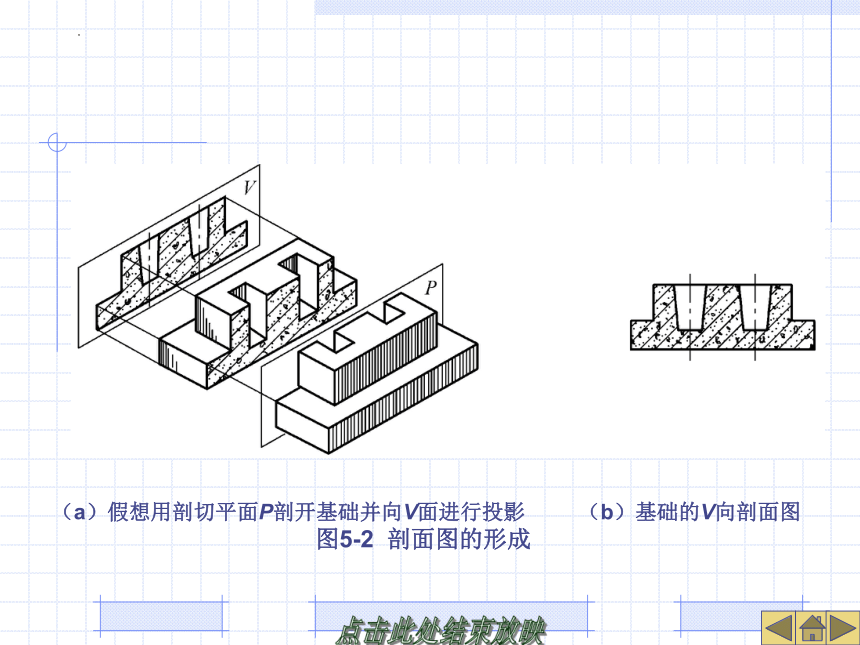

图5-2 剖面图的形成

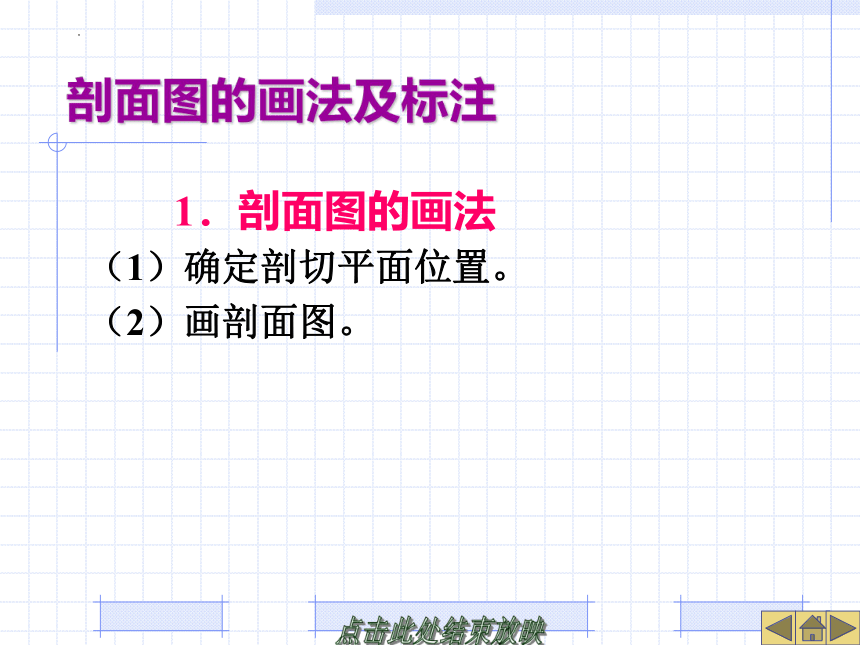

剖面图的画法及标注
1．剖面图的画法
（1）确定剖切平面位置。
（2）画剖面图。

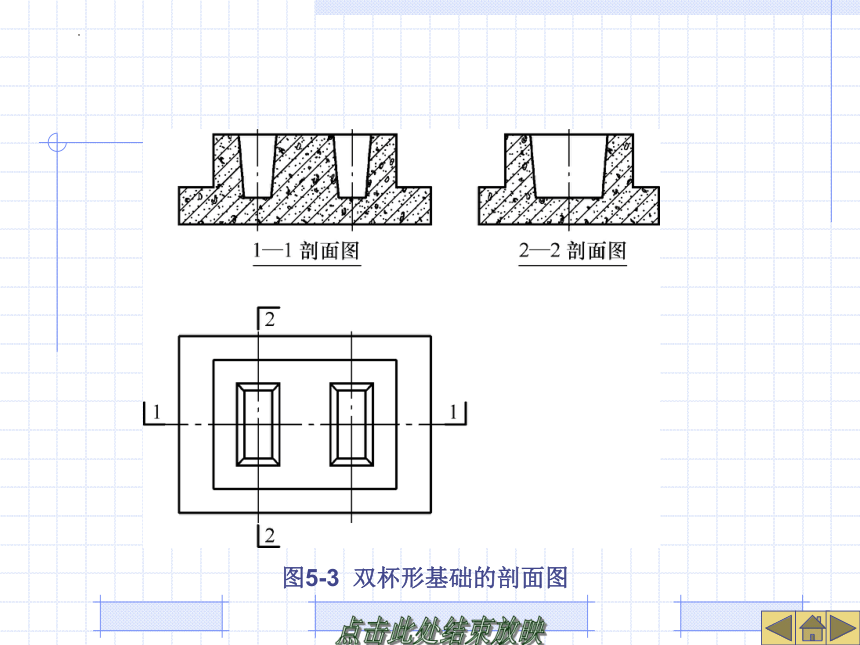

图5-3 双杯形基础的剖面图
2．剖面图的标注
图5-4 剖面剖切符号

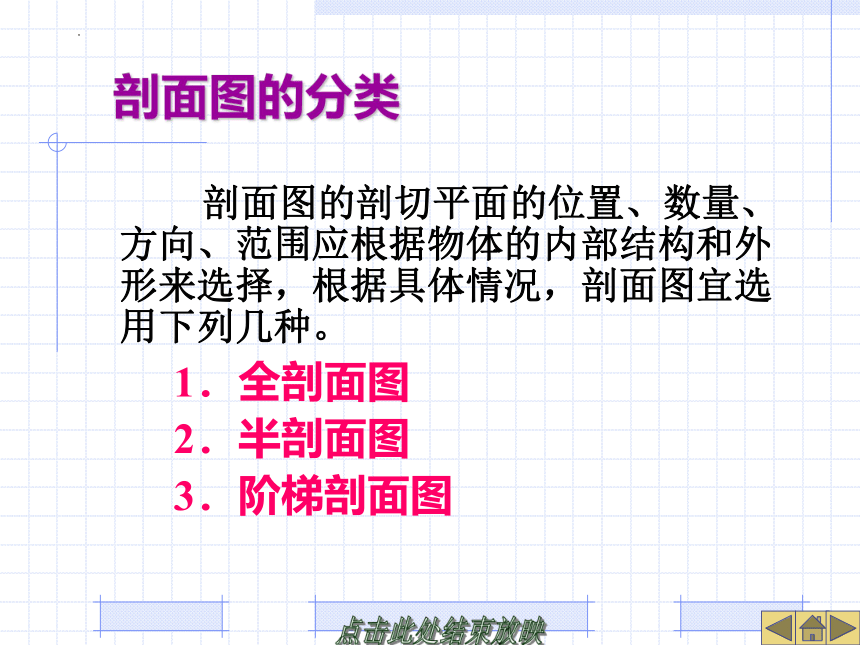

　剖面图的分类
剖面图的剖切平面的位置、数量、方向、范围应根据物体的内部结构和外形来选择，根据具体情况，剖面图宜选用下列几种。
1．全剖面图
2．半剖面图
3．阶梯剖面图
（a）投影图 （b）直观图

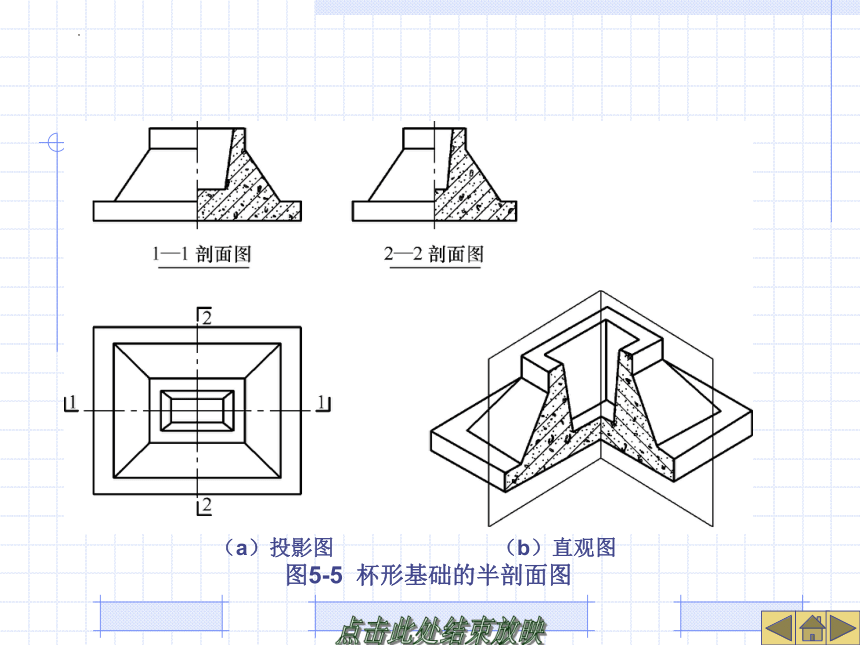

图5-5 杯形基础的半剖面图
图5-6 阶梯剖面图
4．展开剖面图
（a）投影图 （b）直观图
图5-7 楼梯的展开剖面图
5．局部剖面图和分层剖面图
用一个剖切平面将物体的局部剖开后所得到的剖面图称为局部剖面图。
局部剖面图适用于外形结构复杂且不对称的物体，如图5-8所示。
图5-8 杯形基础局部剖面图
分层剖面图是局部剖切的一种形式，用以表达物体内部的构造，如图5-9所示。
图5-9 分层剖面图
断面图
　断面图的形成
图5-10 断面图
　断面图与剖面图的区别
1．绘制内容不同
2．标注方式不同
（a）剖面图的画法 （b）断面图的画法
图5-11 剖面图与断面图的区别
断面图的分类和画法
1．移出断面图
2．中断断面图
图5-12 移出断面图
图5-13 中断断面图
3．重合断面图
断面图绘制在投影图之内，称为重合断面图。
重合断面图的轮廓线用细实线绘制。
重合断面图也不必标注剖切符号。
断面尺寸较小，可以涂黑，如图5-14所示。
图5-14 现浇板的重合断面图
