单元三 墙体

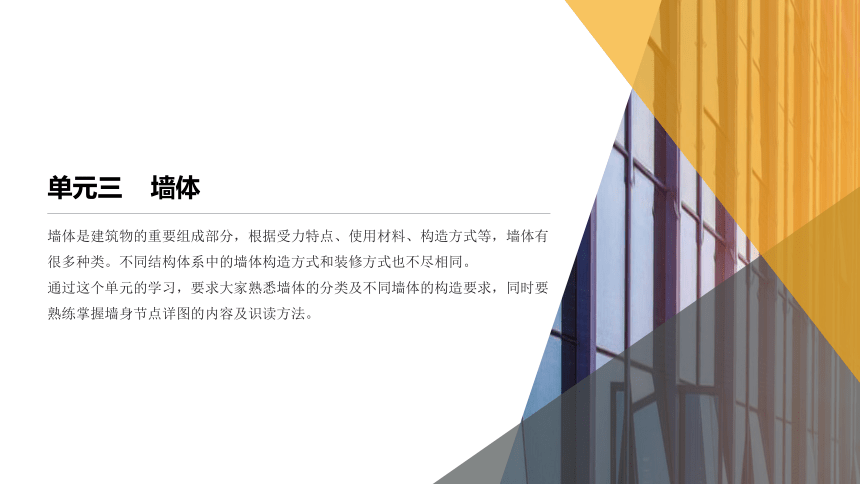

墙体是建筑物的重要组成部分，根据受力特点、使用材料、构造方式等，墙体有很多种类。不同结构体系中的墙体构造方式和装修方式也不尽相同。
通过这个单元的学习，要求大家熟悉墙体的分类及不同墙体的构造要求，同时要熟练掌握墙身节点详图的内容及识读方法。
1. 掌握轻集料混凝土空心砌块墙体的细部构造。
2. 了解普通混凝土空心砌块墙体的细部构造。
3. 掌握砌块墙的常用材料。
工作任务3
任务目标
砌块墙构造及识读

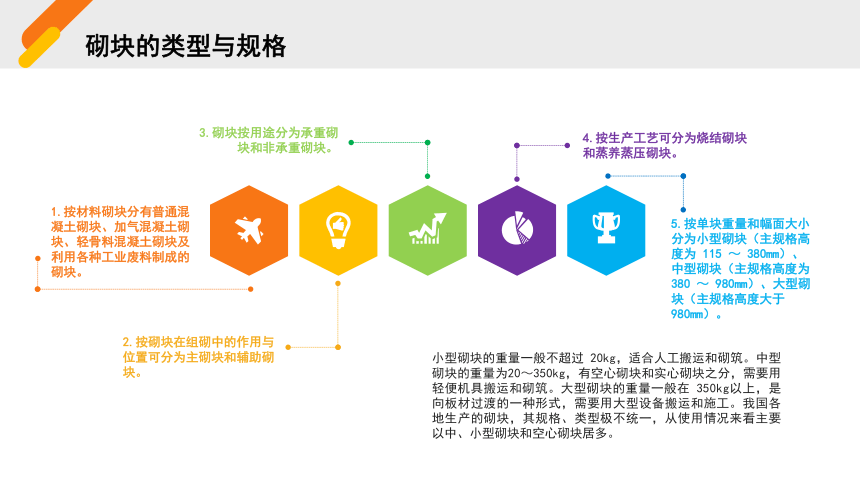

1.按材料砌块分有普通混凝土砌块、加气混凝土砌块、轻骨料混凝土砌块及利用各种工业废料制成的砌块。
2.按砌块在组砌中的作用与位置可分为主砌块和辅助砌块。
3.砌块按用途分为承重砌块和非承重砌块。
4.按生产工艺可分为烧结砌块和蒸养蒸压砌块。
5.按单块重量和幅面大小分为小型砌块（主规格高度为 115 ～ 380mm）、中型砌块（主规格高度为 380 ～ 980mm）、大型砌块（主规格高度大于 980mm）。
小型砌块的重量一般不超过 20kg，适合人工搬运和砌筑。中型砌块的重量为20～350kg，有空心砌块和实心砌块之分，需要用轻便机具搬运和砌筑。大型砌块的重量一般在 350kg以上，是向板材过渡的一种形式，需要用大型设备搬运和施工。我国各地生产的砌块，其规格、类型极不统一，从使用情况来看主要以中、小型砌块和空心砌块居多。
砌块的类型与规格
04
01
02
03

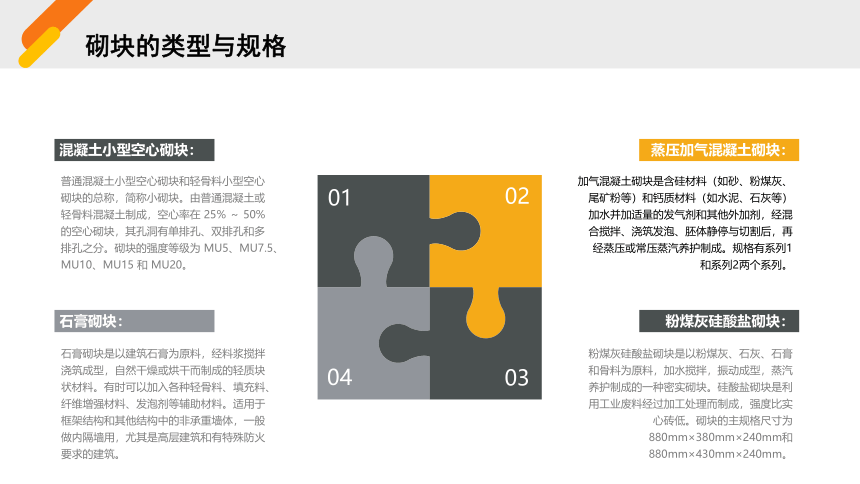

混凝土小型空心砌块：
蒸压加气混凝土砌块：
石膏砌块：
粉煤灰硅酸盐砌块：
普通混凝土小型空心砌块和轻骨料小型空心砌块的总称，简称小砌块。由普通混凝土或轻骨料混凝土制成，空心率在 25% ～ 50% 的空心砌块，其孔洞有单排孔、双排孔和多排孔之分。砌块的强度等级为 MU5、MU7.5、MU10、MU15 和 MU20。
加气混凝土砌块是含硅材料（如砂、粉煤灰、尾矿粉等）和钙质材料（如水泥、石灰等）加水并加适量的发气剂和其他外加剂，经混合搅拌、浇筑发泡、胚体静停与切割后，再经蒸压或常压蒸汽养护制成。规格有系列1 和系列2两个系列。
石膏砌块是以建筑石膏为原料，经料浆搅拌浇筑成型，自然干燥或烘干而制成的轻质块状材料。有时可以加入各种轻骨料、填充料、纤维增强材料、发泡剂等辅助材料。适用于框架结构和其他结构中的非承重墙体，一般做内隔墙用，尤其是高层建筑和有特殊防火要求的建筑。
粉煤灰硅酸盐砌块是以粉煤灰、石灰、石膏和骨料为原料，加水搅拌，振动成型，蒸汽养护制成的一种密实砌块。硅酸盐砌块是利用工业废料经过加工处理而制成，强度比实心砖低。砌块的主规格尺寸为880mm×380mm×240mm和880mm×430mm×240mm。
砌块的类型与规格

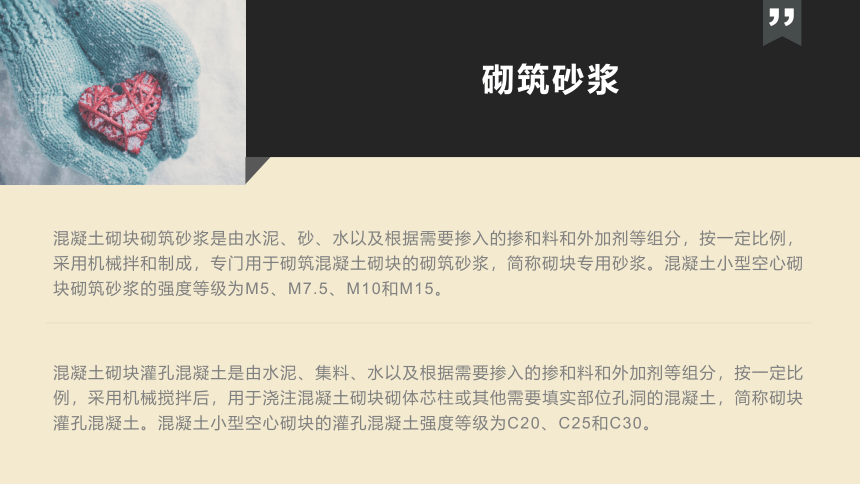

混凝土砌块砌筑砂浆是由水泥、砂、水以及根据需要掺入的掺和料和外加剂等组分，按一定比例，采用机械拌和制成，专门用于砌筑混凝土砌块的砌筑砂浆，简称砌块专用砂浆。混凝土小型空心砌块砌筑砂浆的强度等级为M5、M7.5、M10和M15。
混凝土砌块灌孔混凝土是由水泥、集料、水以及根据需要掺入的掺和料和外加剂等组分，按一定比例，采用机械搅拌后，用于浇注混凝土砌块砌体芯柱或其他需要填实部位孔洞的混凝土，简称砌块灌孔混凝土。混凝土小型空心砌块的灌孔混凝土强度等级为C20、C25和C30。
砌筑砂浆

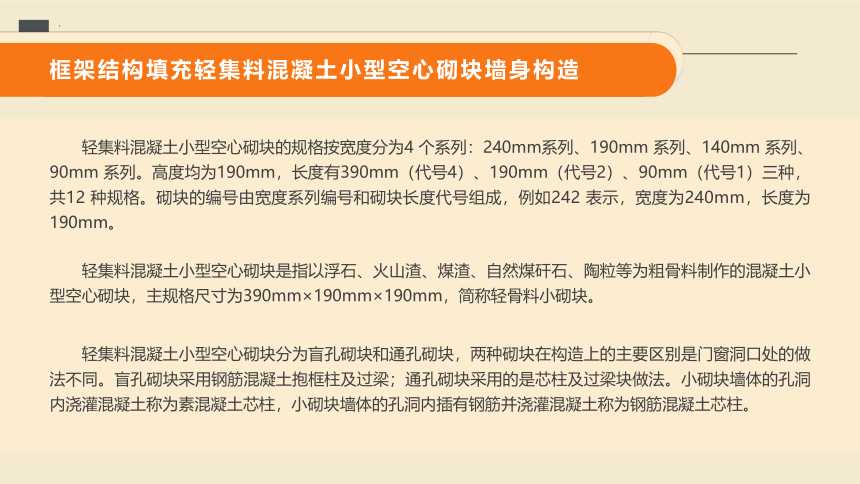

轻集料混凝土小型空心砌块的规格按宽度分为4 个系列：240mm系列、190mm 系列、140mm 系列、90mm 系列。高度均为190mm，长度有390mm（代号4）、190mm（代号2）、90mm（代号1）三种，共12 种规格。砌块的编号由宽度系列编号和砌块长度代号组成，例如242 表示，宽度为240mm，长度为190mm。
轻集料混凝土小型空心砌块是指以浮石、火山渣、煤渣、自然煤矸石、陶粒等为粗骨料制作的混凝土小型空心砌块，主规格尺寸为390mm×190mm×190mm，简称轻骨料小砌块。
轻集料混凝土小型空心砌块分为盲孔砌块和通孔砌块，两种砌块在构造上的主要区别是门窗洞口处的做法不同。盲孔砌块采用钢筋混凝土抱框柱及过梁；通孔砌块采用的是芯柱及过梁块做法。小砌块墙体的孔洞内浇灌混凝土称为素混凝土芯柱，小砌块墙体的孔洞内插有钢筋并浇灌混凝土称为钢筋混凝土芯柱。
框架结构填充轻集料混凝土小型空心砌块墙身构造
8.施工需要的孔洞、管道竖槽、预埋件等在砌筑时预留好。如在墙体砌好后再开设，应待砂浆强度达到要求后用机械切割，不得用手工剔凿，并应在槽面上加贴耐碱玻纤网格布，防止开裂。
6.地面以下不应采用轻集料混凝土小型空心砌块砌筑。填充墙的底层室内地面以下墙身应采用普通混凝土小型空心砌块或者采用非黏土实心砖（如烧结页岩砖等）砌筑，其强度等级及基础形式按工程设计。
3.混凝土空心砌块的尺寸是符合模数数列要求的，设计时宜使门垛、门窗洞口及标高等尺寸以100mm为模数。排列时从门洞口向两边排列。砌块排列尽量采用主规格砌块，减少品种，减少切割开缝，以保证墙体良好的整体性。
4.对于通孔砌块排列尽量采用长度为390mm 的主规格砌块，从门洞边开始排列，利用辅块错缝（小于辅块尺寸时可以切割），上下孔基本对齐，便于门洞旁芯孔灌混凝土。
2.砌块砌筑时，水平砂浆用座浆法，竖缝砂浆抹在砌块凹槽面上，再上墙挤紧。灰缝应横平竖直，宽度在8～12mm 之间，墙面灰缝刮平。
7.砌体顶层应采用长度为90mm 的砌块或普通砖斜砌，逐块敲紧、挤实，空隙处用砂浆填满；或用钢筋与上部梁底或板底拉结。
1.对于盲孔砌块砌筑时孔洞向下，水平灰缝砂浆饱满度不小于80%，垂直灰缝需填满，不得有透明缝、瞎缝、假缝。砌块上、下皮应错缝搭接，搭接长度不小于90mm。
5.砌块的砌筑砂浆强度等级不应低于M5。配筋带和水平系梁采用C20 混凝土，高度按工程设计。
砌块墙体的一般构造要求
（1）砌块填充墙在平面和竖向的布置，宜均匀对称，以避免形成薄弱层或短柱。砌块填充墙与框架柱宜采用柔性连接，以避免形成短柱。柔性连接的方法是在填充墙与框架柱之间采用发泡聚氨酯填缝。
（2）外墙砌块于窗台下部和窗洞顶高度处，以及填充墙净高超过4m时，在墙体半高处（或门窗洞口上皮，当门洞高度大于3.0m时，宜在墙体半高处）均应设置高50～100mm 的通长钢筋混凝土水平系梁。水平系梁配筋2φ10，连系筋φ6@300。
（3）砌块填充墙应沿框架柱全高每600mm 设2φ6 拉结筋，拉结筋伸入墙内的长度L 为6、7 度时不应小于墙长的1/5 且不小于700mm；8、9 度时宜沿墙全长贯通，φ6 钢筋搭接长度为300mm。墙体拉结筋、水平系梁钢筋应与框架柱有妥善的连接，一般有柱外套箍、预埋铁件和预埋钢筋三种做法，工程结构设计人员可任选一种，也可自行设计。
（7）砌块用于内隔墙时有90mm、140mm、190mm 三种宽度（即墙厚），墙高应符合《砌体结构设计规范》中高厚比的要求。否则设计人员应采取相应的技术措施。当砌体填充墙的长度大于层高的2 倍时，应在填充墙中设置构造柱。
（6）填充墙长度大于5m 时，墙顶部与梁或板要有拉结措施，可以采用胀锚螺栓与梁板拉结，缝内设2φ6 钢筋与螺栓绑扎在一起，然后用豆石混凝土填实，顶部用干硬性砂浆捻实；或用固定件与梁或板底拉结，顶部用干硬性砂浆捻实。
（5）填充墙上洞口两侧应设置抱框，抱框沿高度每600mm 设2φ6 拉结筋，伸入墙内长度同上面的要求。当门宽超过2 100mm 时，抱框应直通到顶部。钢筋上端可在梁、板相应位置上预留埋件与之焊接；钢筋下端与楼地面预留钢筋连接。
（4）填充墙上门窗洞口的过梁高度与配筋均由工程结构设计人员确定，过梁高度应符合砌块模数；当有水平系梁时，应考虑包括其高度在内。
结构构造措施
构造柱是指按构造要求设置在砌块房屋中的钢筋混凝土柱，并按先砌墙后浇灌混凝土的顺序施工，简称构造柱。构造柱的截面不宜小于190mm× 墙厚，纵筋不宜小于4φ12。纵筋上、下端应锚入梁或板内500。拉结筋为2φ6，沿墙竖向间距600 且埋置于水平灰缝内，伸入墙内的长度同前面所述。砌体填充墙设芯柱做法仅用于通孔砌块填充墙门窗洞口两侧，其他部位设置构造柱或按工程结构设计。填充墙构造柱或芯柱混凝土应在墙体砌筑完成后再浇筑。混凝土强度等级不低于C20。浇筑时宜分段、定量浇筑，以保证构造柱或芯柱混凝土灌实。女儿墙及悬挑砌块外墙中构造柱间距不应大于3.6m，主筋应锚入框架柱或梁内。当女儿墙较高时应验算构造柱和压顶混凝土带的配筋。
轻集料混凝土空心砌块墙体构造详图，如图2-3-45、图2-3-46 所示。
普通混凝土小型空心砌块墙体构造
普通混凝土小型空心砌块的主规格按宽度有190mm 和90mm 两个系列。宽度为190mm 系列的主砌块尺寸为390mm×190mm×190mm 和390mm×190mm×90mm。
此外，为解决墙体转角、丁字接头部位的变化，还有辅助砌块和配套系列砌块。宽度为90mm 系列的主砌块尺寸为390mm×90mm×190mm 和390mm×90mm×90mm，也有辅助砌块和配套系列砌块。
普通混凝土小型空心砌块有承重和非承重两种，适用于地震设防烈度为8 度及以下地区的低层和多层混凝土小型空心砌块住宅建筑及相近的民用建筑承重墙体与隔墙墙体。
小砌块的平面及竖向建筑设计要求
（1）平面设计宜以2M为基本模数，特殊情况下可采用1M；竖向设计及墙的分段净长度应以1M为模数。砌块墙在砌筑前，必须进行砌块排列设计，宜采用主规格砌块，减少辅助规格砌块的种类及数量。
尽量提高主砌块的使用率，避免镶砖或少镶砖。砌块的排列应使上、下皮错缝，搭接长度一般为砌块长度的1/4，并且不应小于150mm。当无法满足搭接长度要求时，应在灰缝内设φ4 钢筋网片连接，如图2-3-47 所示。
小砌块的平面及竖向建筑设计要求
（2）砌块墙的灰缝宽度一般为10～15mm，用M5砂浆砌筑。当垂直灰缝大于30mm时，则需用C10 细石混凝土灌实。由于砌块的尺寸大，一般不存在内、外皮间的搭接问题，因此更应注意保证砌块墙的整体性。在纵横交接处和外墙转角处均应咬接。
（3）设计预留孔洞、管线槽口以及门窗、设备等固定点和固定件，应在墙体排块图上详细标注。施工时应采用混凝土填实各固定点范围内的孔洞。
（4）平面应简洁，体形不宜凹凸转折过多。小砌块住宅建筑的体形系数不宜大于0.3。体形系数是指建筑物与室外大气接触的外表面积与其所包围的体积的比值。外表面积中不包括地面和不采暖楼梯间隔墙和户门的面积。
（5）墙体宜设控制缝，并做好室内墙面的盖缝粉刷。控制缝是指设置在墙体应力比较集中或墙的垂直灰缝相一致的部位，并允许墙身自由变形和对外力有足够抵抗能力的构造缝。
（6）在小砌块住宅建筑的门厅和楼梯间内，应安排好竖向水、电管线用的管道井，以及各种表盒的位置，并保证表盒安装后的楼梯及通道的尺寸符合有关规范要求。
（7）下水管道的主管、支管或立管、横管均宜明管安装。管径较小的管线，可预埋于墙体内。
在多雨水地区，单排孔小砌块墙体应做双面粉刷，勒脚应采用水泥砂浆粉刷。
（1）
室外散水坡顶面以上和室内地面以下的砌体内，宜设置防潮层。
（2）
卫生间等有防水要求的房间，四周墙下部应灌实一皮砌块，或设置高度为200mm 的现浇混凝土带。内墙粉刷应采取有效防水措施。
（3）
处于潮湿环境的小砌块墙体，墙面应采用水泥砂浆粉刷等有效的防潮措施。
（4）
小砌块墙体的防水构造
对防火要求高的砌块建筑或其局部，宜采用提高墙体耐火极限的混凝土或松散材料灌实孔洞的方法，或采取其他附加防火措施。小砌块墙体的耐火极限应按表2-3-4采用。
小砌块墙体的耐火极限要求
小砌块墙体的隔声要求
对于隔声要求较高的小砌块建筑可采用下列措施提高其隔声性能：
（1）孔洞内填矿渣棉、膨胀珍珠岩、膨胀蛭石等松散材料。
（2）在小砌块墙体的一面或两面采用纸面石膏板或其他板材等做带有空气隔层的复合墙体构造。
（1）设置钢筋混凝土圈梁、芯柱和构造柱，或采用配筋砌体等，使墙体之间、墙体与楼盖之间的连接部位具有必要的承载力和变形能力。构造柱多利用空心砌块将其上、下孔洞对齐，于孔中配置φ10～12钢筋，并用C20细石混凝土分层填实。构造柱与圈梁、基础须有较好的联结，对抗震有利，如图2-3-48所示。
（2）房屋墙体的局部尺寸限值满足表2-3-5的要求。
（3）小砌块的强度等级不应低于MU7.5，其砌筑砂浆强度等级不应低于M7.5。
（4）应采用横墙承重或纵横墙承重的结构体系，纵横墙的布置宜均匀对称，沿平面内宜对齐，沿竖向应上下连续；同一轴线上的窗间墙的宽度宜均匀。
小砌块墙体的抗震构造措施
小砌块墙体的抗震构造措施
（1）外墙混凝土小型空心砌块应与加气混凝土保温砌块在砌筑外墙时同时砌筑，不得将保温砌块在主体结构完成后再外贴，加气混凝土保温块应由各层圈梁分层承托。
（4）加气混凝土砌块的外表面抹灰，应严格按做法表选材及按有关顺序操作。
（2）加气混凝土保温砌块，应采用AM-1 或BJ-1 专用砂浆或其他专用砂浆砌筑，并与混凝土空心砌块贴砌。保温砌块竖缝灰缝的饱满度不得低于80%，水平缝灰缝的饱满度不得低于90%。专用砂浆是一种外加剂，在现场配制和搅拌应符合产品说明书中的各项技术要求。
（3）在砌块水平灰缝内每隔3 皮高度（600mm）位置应配置3φ4 拉结钢筋网片（两根放在砌块部位，另一根放置在保温块部位），施工时不得漏放。在混凝土空心砌块部位放置的钢筋网片，应注意有足够的砂浆保护层。
1. 加气混凝土砌块外保温做法
（1）外墙混凝土小型空心砌块与保温板之间的连接构造，可随砌随贴，也可在主体结构完工后外贴（一般为后贴）。
（2）保温板与主体结构的构造原则：一是应由圈梁部位分层承托，二是保温板应用专用砂浆与混凝土空心砌块墙粘贴（粘贴为点粘，上下间距约150～200mm），三是每隔3皮砌块高度，应与保温板水平灰缝一致的灰缝内放3φ4 钢筋拉结（分布筋为φ4 中距300mm，拐角处φ4中距200mm；如保温板后贴，墙外应露出φ4中距300mm分布筋，纵向放一根φ4钢筋），在混凝土空心砌块部位的钢筋应注意有足够的砂浆保护层。
（3）保温板外饰面做法为先做基层处理：用EC 胶涂刷板表面，用EC-1型胶满贴涂塑玻璃丝网格布1层，抹3～5mm 厚EC聚合物砂浆刮平，再粘贴玻璃丝网格布1层，表面抹EC 聚合物砂浆。完成基层处理后，外饰面具体做法可按88J1工程做法。
2. 轻质板材（如聚苯水泥板或珍珠岩保温板等）外保温做法
“
01
外墙内保温构造：
墙体从外向内的构造层次为外面层厚度20mm，砌块厚度190mm，空气层厚度20mm，聚苯板厚度40mm，内面层厚度8mm，外墙总厚度278mm。
02
外墙外保温构造：
墙体从外向内的构造层次为外面层厚度10mm，聚苯板厚度50mm，找平层厚度10mm，砌块厚度190mm，内面层厚度20mm，外墙总厚度280mm。
03
外墙夹芯保温构造：
砌块厚度90mm，聚苯板厚度50mm，砌块厚度190mm，内面层厚度20mm，外墙总厚度350mm。
3. 聚苯板、玻璃棉板的墙体外保温、内保温、夹芯保温做法
普通小砌块的排列组合
砌块的排列尽量采用390mm长的主砌块，少用辅助块。应上、下皮对孔、错缝搭砌，一般搭接长度为200mm，每两皮为一循环，当墙体长度为奇数时，采用290mm长的辅助块，此时搭接长度为100mm，并保证上、下皮对孔。
门窗框与墙体的连接
门窗框与砌块墙一般采用如下连接方法：用4 号圆钉每隔300mm 钉入门窗框，然后打弯钉头，置于砌块端头竖向槽内，从门窗框嵌入砂浆，如图2-3-50（a）所示；将木楔打入空心砌块的孔洞中代替木砖，用钉子将门窗框与木楔钉接，如图2-3-50（b）所示；在砌块内或灰缝内用木榫或铁件连接，如图2-3-50（c）所示；在加气混凝土砌块埋胶粘圆木或塑料管来固定门窗，如图2-3-50（d）所示。
