建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼(地)面
单元五 楼梯
单元六 门窗识图
单元七 屋顶
单元四 楼(地)面
通过本单元的学习,在完成有关任务的基础上,使得学生能够准确绘制地坪层、楼板层、顶棚、雨棚与阳台等构造图样,并掌握楼层结构平面布置图和钢筋混凝土构件的绘制步骤和识图的一般方法,以培养学生在楼(地)面方面的识图、绘
图等综合能力,为走向工作岗位奠定良好的基础。
1. 掌握钢筋混凝土构件图的内容要求及识读方法。
2. 掌握相关施工图的内容及其识读方法。
工作任务6
任务目标
楼地面施工图识读

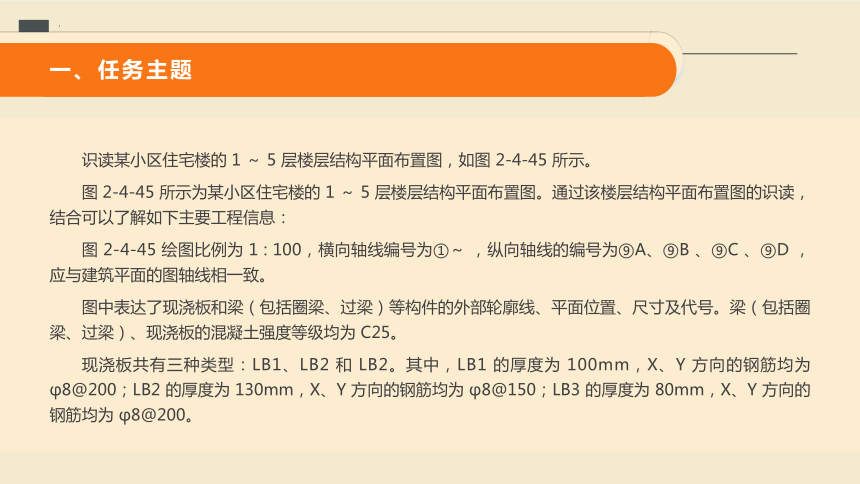

识读某小区住宅楼的 1 ~ 5 层楼层结构平面布置图,如图 2-4-45 所示。

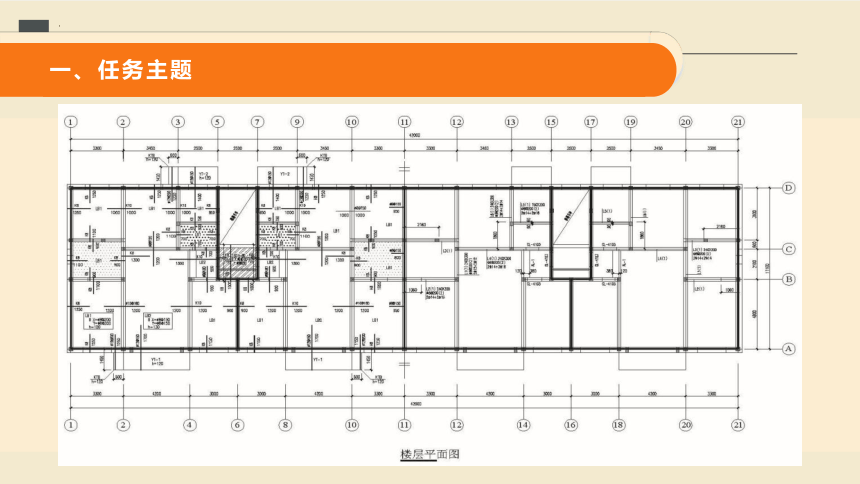

图 2-4-45 所示为某小区住宅楼的 1 ~ 5 层楼层结构平面布置图。通过该楼层结构平面布置图的识读,结合可以了解如下主要工程信息:
图 2-4-45 绘图比例为 1 : 100,横向轴线编号为①~ ,纵向轴线的编号为⑨A、⑨B 、⑨C 、⑨D ,应与建筑平面的图轴线相一致。
图中表达了现浇板和梁(包括圈梁、过梁)等构件的外部轮廓线、平面位置、尺寸及代号。梁(包括圈梁、过梁)、现浇板的混凝土强度等级均为 C25。
现浇板共有三种类型:LB1、LB2 和 LB2。其中,LB1 的厚度为 100mm,X、Y 方向的钢筋均为 φ8@200;LB2 的厚度为 130mm,X、Y 方向的钢筋均为 φ8@150;LB3 的厚度为 80mm,X、Y 方向的钢筋均为 φ8@200。
一、任务主题

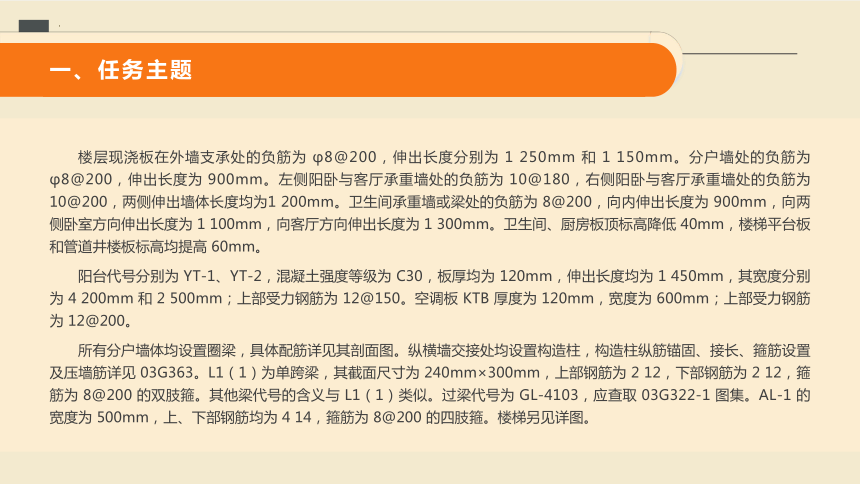

楼层现浇板在外墙支承处的负筋为 φ8@200,伸出长度分别为 1 250mm 和 1 150mm。分户墙处的负筋为 φ8@200,伸出长度为 900mm。左侧阳卧与客厅承重墙处的负筋为 10@180,右侧阳卧与客厅承重墙处的负筋为 10@200,两侧伸出墙体长度均为1 200mm。卫生间承重墙或梁处的负筋为 8@200,向内伸出长度为 900mm,向两侧卧室方向伸出长度为 1 100mm,向客厅方向伸出长度为 1 300mm。卫生间、厨房板顶标高降低 40mm,楼梯平台板和管道井楼板标高均提高 60mm。
阳台代号分别为 YT-1、YT-2,混凝土强度等级为 C30,板厚均为 120mm,伸出长度均为 1 450mm,其宽度分别为 4 200mm 和 2 500mm;上部受力钢筋为 12@150。空调板 KTB 厚度为 120mm,宽度为 600mm;上部受力钢筋为 12@200。
所有分户墙体均设置圈梁,具体配筋详见其剖面图。纵横墙交接处均设置构造柱,构造柱纵筋锚固、接长、箍筋设置及压墙筋详见 03G363。L1(1)为单跨梁,其截面尺寸为 240mm×300mm,上部钢筋为 2 12,下部钢筋为 2 12,箍筋为 8@200 的双肢箍。其他梁代号的含义与 L1(1)类似。过梁代号为 GL-4103,应查取 03G322-1 图集。AL-1 的宽度为 500mm,上、下部钢筋均为 4 14,箍筋为 8@200 的四肢箍。楼梯另见详图。
一、任务主题
一、任务主题
(8)楼层结构平面布置图上梁、板的标高,应注意圈梁、过梁、构造柱等的布置情况。
(6)现浇板中钢筋的布置及钢筋编号、长度、直径、级别、数量。
(3)结构层中楼板的平面位置和组合情况。在楼层结构平面布置图中,板的布置通常是用对角线(细实线)来表示板的布置范围。
(4)梁的平面布置和编号、截面尺寸等情况。
(2)定位轴线及其编号是否与建筑平面图相一致。
(7)各节点详图的剖切位置。
(1)图名和比例。
(5)现浇板的厚度、标高及支承在墙上的长度。
二、知识准备
在进行楼层结构平面布置图阅读时,应主要了解以下几个方面的信息:
楼层结构平面布置图的图示方法
在楼层结构平面布置图中,被剖切到或可见的构件轮廓线一般用中实线或细实线表示;被楼板挡住的墙、柱轮廓线用细虚线表示;预制楼板的平面布置情况一般用细实线表示;墙内圈梁及过梁用粗单点长画线表示;承重梁需表示其外形投影,且不可见时用细虚线表示;钢筋在结构平面图上用粗实线表示。楼层结构平面布置图的定位轴线、比例应与建筑平面图一致,并标注结构层上表面的结构标高。预制楼板按实际情况标注板的数量和构件代号。现浇楼板可另绘详图,并在结构平面图上标明板的代号,或者把结构平面图与板的配筋图合二为一,在结构平面图上直接绘出钢筋,并标明钢筋编号、直径、级别、数量等。
(1)画出与建筑平面图相一致的定位轴线。
(3)对于预制板部分,应注明预制板的数量、代号、编号。对于现浇板,画出板中钢筋的布置,板内不同类型的钢筋都用不同的编号表示,并在图中或文字说明中注明钢筋的编号、规格、间距、数量等。钢筋编号写在细线圆圈内,圆圈直径为6mm。
(5)标注轴线编号和各部分尺寸、楼面结构标高等。
(2)画出平面外轮廓、楼板下的不可见墙身线和门窗洞的位置线以及梁的平面轮廓线等。
(4)标注断面图的剖切位置并加以编号。
(6)书写文字说明。
2. 楼层结构平面布置图的绘制步骤
钢筋混凝土结构构件图是表达钢筋混凝土构件的形状、大小以及构件中钢筋的品种、直径、形状、位置、长度、数量及间距等的工程图样。钢筋混凝土结构构件图,一般包括模板图、配筋图、预埋件详图及钢筋表(或材料用量表)。其中,配筋图是钢筋混凝土结构图中最主要的图样,包括配筋平面图、配筋立面图、配筋断面图等主要图样。
模板图又称外形图,主要用以表达钢筋混凝土结构构件的外部形状、几何尺寸和预埋件代号及位置。模板图适用于较为复杂的构件,在施工时以便于模板的制作和安装。而对于形状简单的构件,一般不必单独绘制模板图,只需在配筋图上把构件的尺寸标注清楚即可。
在钢筋混凝土构件配筋图中,为了说明构件内部的钢筋配置、形状、规格、数量等内容,常用细实线表示构件轮廓线,为了突出钢筋,假设混凝土是透明的,轮廓范围内不画混凝土材料图例,用粗实线表示钢筋。断面图中垂直于截面的钢筋用黑圆点表示,箍筋用中实线表示,并对钢筋加以必要的文字标注,构件进行尺寸标注。
钢筋混凝土构件图识读
构造柱
识图时先看图名,再看立面图、剖面图,后看钢筋详图和钢筋表。图2-4-47 为某教学楼的雨篷剖面图,雨篷梁的截面尺寸为300mm×600mm,梁内的钢筋由受力筋(4 16)、架立筋(4 16)和箍筋(φ6 @ 200)组成,悬挑板的长度为1.5m,根部厚度为200mm,板内的钢筋有受力筋(φ10 @ 200)和分布筋(φ6 @ 200)。图2-4-48 为某住宅楼雨篷的施工现场图。
为了方便识图以及钢筋放样、加工、编制施工预算,还可以另外设置钢筋表;其主要内容一般包括:构件名称、数量和钢筋编号、规格、形状、长度、根数、重量等。
楼地面做法识图时先看图名,然后按照一定的顺序(如由上向下或由下向上),详细了解楼地面的具体做法和要求。
图2-4-49 为某动力车间环氧薄涂地面,由上向下分别为:面层为环氧面涂(要求均匀一致,待表干后进行第二次涂刷)与环氧底涂(混凝土打磨好后,在清扫干净的混凝土地面上涂刷至亮面效果);结构层为150mm 厚C25 砼,随打随压实并整平;垫层为50mm 厚碎石找平和300mm 厚建筑碎料或石渣回填;地基为挖出表层土及淤泥后,原土碾压不少于3 遍,并保证压实系数大于等于0.94。
楼地面做法识读
【步骤 1】识读钢筋混凝土构件图名和比例。定位轴线及其编号是否与建筑平面图相一致。
【步骤2】识读结构层中楼板、梁的平面布置和编号、截面尺寸等情况。
【步骤3】识读现浇板的厚度、标高及支承在墙上的长度。
【步骤4】识读现浇板中钢筋的布置及钢筋编号、长度、直径、级别、数量。
【步骤5】识读楼层结构平面布置图上梁、板的标高,应注意圈梁、过梁、构造柱等的布置情况。
任务实施
