建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼（地）面
单元五 楼梯
单元六 门窗识图
单元七 屋顶

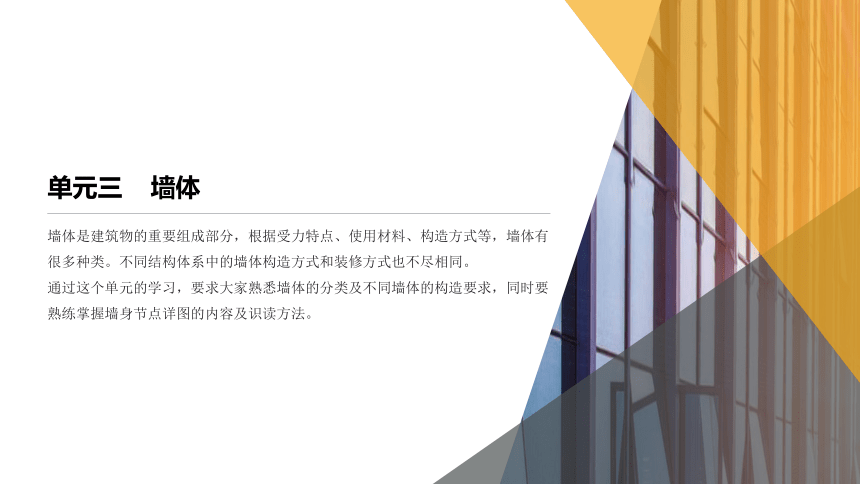

单元三 墙体
墙体是建筑物的重要组成部分，根据受力特点、使用材料、构造方式等，墙体有很多种类。不同结构体系中的墙体构造方式和装修方式也不尽相同。
通过这个单元的学习，要求大家熟悉墙体的分类及不同墙体的构造要求，同时要熟练掌握墙身节点详图的内容及识读方法。
1. 掌握隔墙的类别。
2. 掌握隔墙的构造。

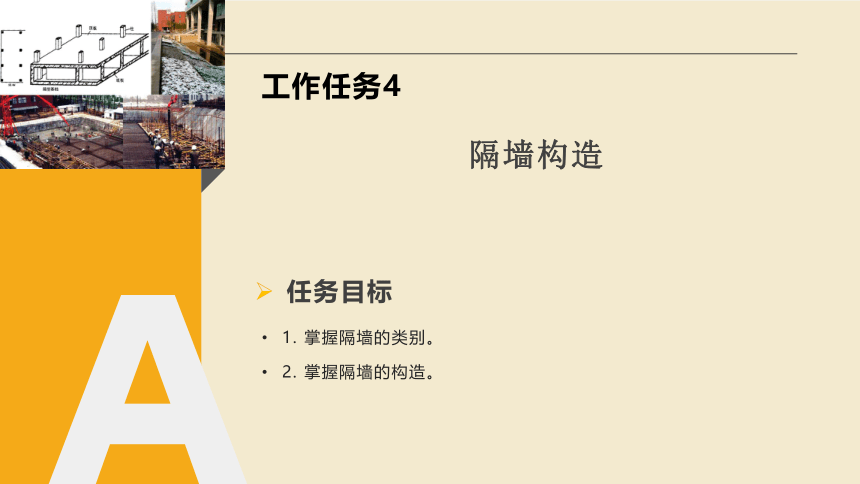

工作任务4
任务目标
隔墙构造

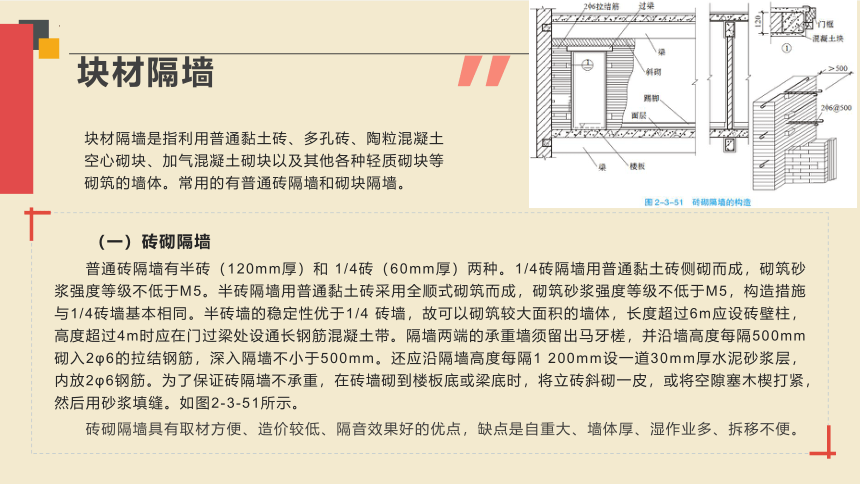

块材隔墙
块材隔墙是指利用普通黏土砖、多孔砖、陶粒混凝土空心砌块、加气混凝土砌块以及其他各种轻质砌块等砌筑的墙体。常用的有普通砖隔墙和砌块隔墙。
（一）砖砌隔墙
普通砖隔墙有半砖（120mm厚）和 1/4砖（60mm厚）两种。1/4砖隔墙用普通黏土砖侧砌而成，砌筑砂浆强度等级不低于M5。半砖隔墙用普通黏土砖采用全顺式砌筑而成，砌筑砂浆强度等级不低于M5，构造措施与1/4砖墙基本相同。半砖墙的稳定性优于1/4 砖墙，故可以砌筑较大面积的墙体，长度超过6m应设砖壁柱，高度超过4m时应在门过梁处设通长钢筋混凝土带。隔墙两端的承重墙须留出马牙槎，并沿墙高度每隔500mm砌入2φ6的拉结钢筋，深入隔墙不小于500mm。还应沿隔墙高度每隔1 200mm设一道30mm厚水泥砂浆层，内放2φ6钢筋。为了保证砖隔墙不承重，在砖墙砌到楼板底或梁底时，将立砖斜砌一皮，或将空隙塞木楔打紧，然后用砂浆填缝。如图2-3-51所示。
砖砌隔墙具有取材方便、造价较低、隔音效果好的优点，缺点是自重大、墙体厚、湿作业多、拆移不便。
块材隔墙

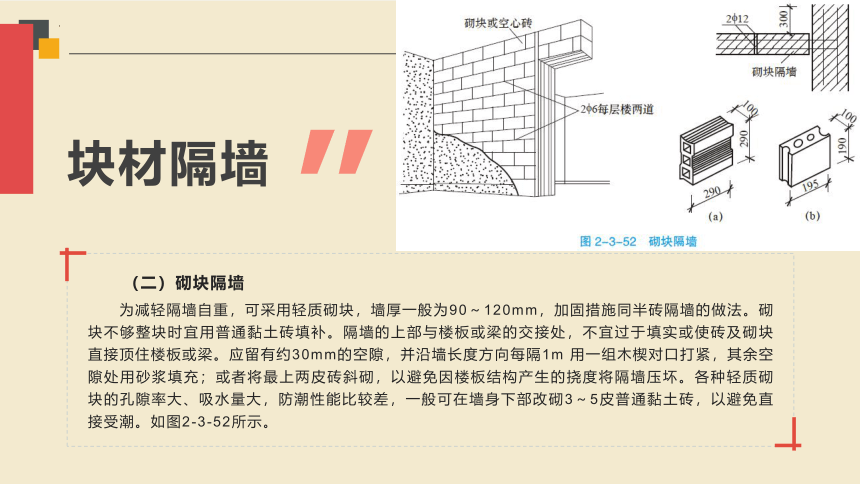

（二）砌块隔墙
为减轻隔墙自重，可采用轻质砌块，墙厚一般为90～120mm，加固措施同半砖隔墙的做法。砌块不够整块时宜用普通黏土砖填补。隔墙的上部与楼板或梁的交接处，不宜过于填实或使砖及砌块直接顶住楼板或梁。应留有约30mm的空隙，并沿墙长度方向每隔1m 用一组木楔对口打紧，其余空隙处用砂浆填充；或者将最上两皮砖斜砌，以避免因楼板结构产生的挠度将隔墙压坏。各种轻质砌块的孔隙率大、吸水量大，防潮性能比较差，一般可在墙身下部改砌3～5皮普通黏土砖，以避免直接受潮。如图2-3-52所示。

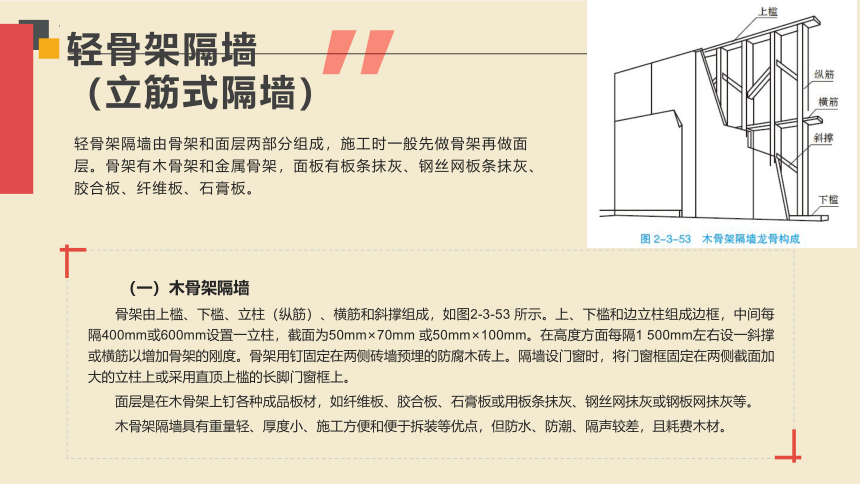

轻骨架隔墙
（立筋式隔墙）
（一）木骨架隔墙
骨架由上槛、下槛、立柱（纵筋）、横筋和斜撑组成，如图2-3-53 所示。上、下槛和边立柱组成边框，中间每隔400mm或600mm设置一立柱，截面为50mm×70mm 或50mm×100mm。在高度方面每隔1 500mm左右设一斜撑或横筋以增加骨架的刚度。骨架用钉固定在两侧砖墙预埋的防腐木砖上。隔墙设门窗时，将门窗框固定在两侧截面加大的立柱上或采用直顶上槛的长脚门窗框上。
面层是在木骨架上钉各种成品板材，如纤维板、胶合板、石膏板或用板条抹灰、钢丝网抹灰或钢板网抹灰等。
木骨架隔墙具有重量轻、厚度小、施工方便和便于拆装等优点，但防水、防潮、隔声较差，且耗费木材。
轻骨架隔墙由骨架和面层两部分组成，施工时一般先做骨架再做面层。骨架有木骨架和金属骨架，面板有板条抹灰、钢丝网板条抹灰、胶合板、纤维板、石膏板。
https://www.
（二）金属骨架隔墙
这是一种在金属骨架两侧铺钉各种装饰面板构成的隔墙。骨架由沿顶龙骨、沿地龙骨、竖向龙骨、横撑龙骨、加强龙骨和各种配套件等组成，如图2-3-54所示。骨架通常由厚度为0.6～1.5mm 的薄钢板经冷轧成型为槽型截面，其尺寸为100mm×50mm或75mm×45mm，因此也称为轻钢龙骨。
（二）金属骨架隔墙
金属骨架隔墙的装饰面板一般采用胶合板、纤维板、纸面石膏板和其他薄型装饰板，其中以纸面石膏板应用得最普遍。纸面石膏板借自攻螺丝固定于金属骨架上，纸面石膏板之间接缝处除用石膏胶泥堵塞刮平外，须粘贴接缝带。接缝带应选用玻璃纤维织带，粘贴在两遍胶泥之间。
金属骨架隔墙自重轻、厚度小、防火、防潮、易拆装，且均为干作业，施工方便，速度快。为提高其隔声能力，可采用铺钉双层面板、错开骨架或在骨架间填以岩棉、泡沫塑料等弹性材料等措施。
板材隔墙
板材隔墙是采用将各种轻质竖向通长条板用各类黏结剂拼合在一起形成的隔墙，如图2-3-55 所示。材料具有一定厚度和刚度，安装时不需要内骨架来支撑，目前多采用条板。一般有加气混凝土条板隔墙、石膏条板隔墙、水泥玻纤空心条板（GRC 板）、碳化石灰条板隔墙和蜂窝纸板隔墙等。为了减轻自重，常制成空心板，且以圆孔居多。
为改善隔声可采用双层条板隔墙。如用于卫生间等有水房间，应采用防水条板，其构造与饰面做法也应考虑防水要求，隔墙下端应做高出地面50mm以上的混凝土墙垫。条板厚度大多为60～100mm，宽度为600～1 200mm。为了便于安装，条板高度应略小于房间净高。安装时，条板下留20～30mm 的缝隙，用小木楔顶紧，条板下缝隙用细石混凝土堵严。条板之间用建筑胶黏剂胶结，板缝处采用胶泥刮平后即可做饰面处理。
板材隔墙具有自重轻、安装方便、施工速度快、工业化程度高等特点。
板材隔墙
1. 能够熟练识读墙身节点详图中有关墙体的细部构造。
2. 能够正确说出墙体使用的建筑材料。
3. 能够正确判断墙体的类型。
工作任务5
任务目标
识读墙身节点详图
任务主题
墙身节点详图涉及墙体内部的构造，是建筑构造的重要组成部分，识读墙身详图是建筑构造的重要知识内容。请结合教材附录中的图纸，根据本单元所学知识，完成相关内容的识读任务。
二、知识准备
（1）墙体的类型：根据墙体所在位置分为内墙和外墙；根据受力特点分为承重墙和非承重墙；根据墙体的材料分为砖墙、砌块墙、钢筋混凝土墙、石材墙；根据构造方式分为实体墙、空体墙、复合墙。
（2）墙体材料：主要应用在墙体的材料有砖、砌块、玻璃幕墙等。
（3）墙体细部构造：包括散水、窗台、勒脚、压顶、构造柱和圈梁、女儿墙、防潮层、墙裙等。
【步骤 1】
识读教材案例中办公楼墙体的类型。
【步骤 2】
识读教材案例中办公楼墙体的细部构造。
【步骤3】
案例中办公楼砌块墙的材料。
【步骤4】
案例中办公楼砌块墙的构造。
任务实施
