断面图

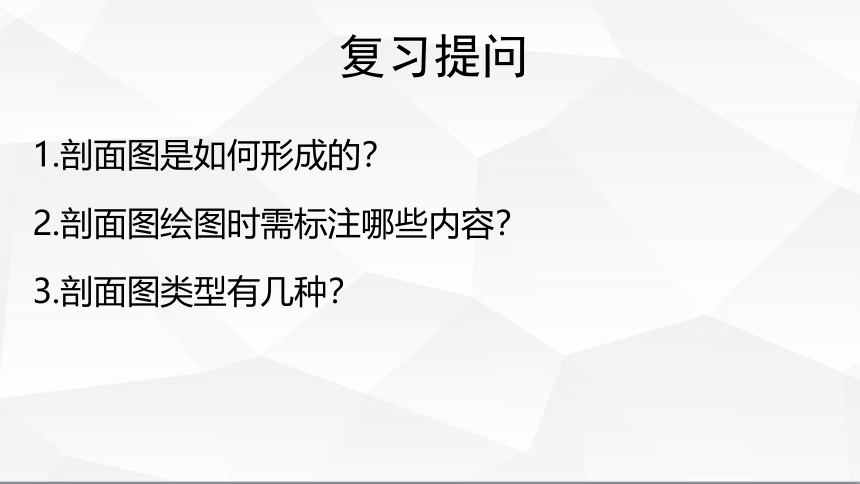

复习提问
1.剖面图是如何形成的？
2.剖面图绘图时需标注哪些内容？
3.剖面图类型有几种？
1
1
1
1
1-1

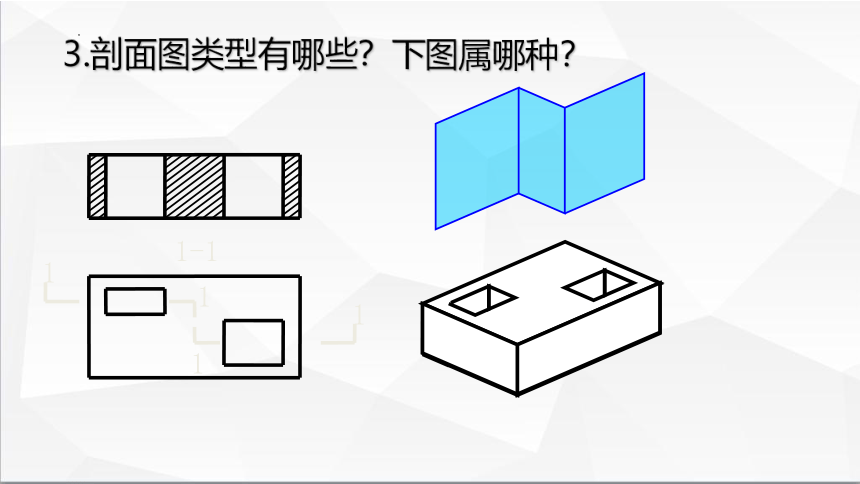

3.剖面图类型有哪些？下图属哪种？

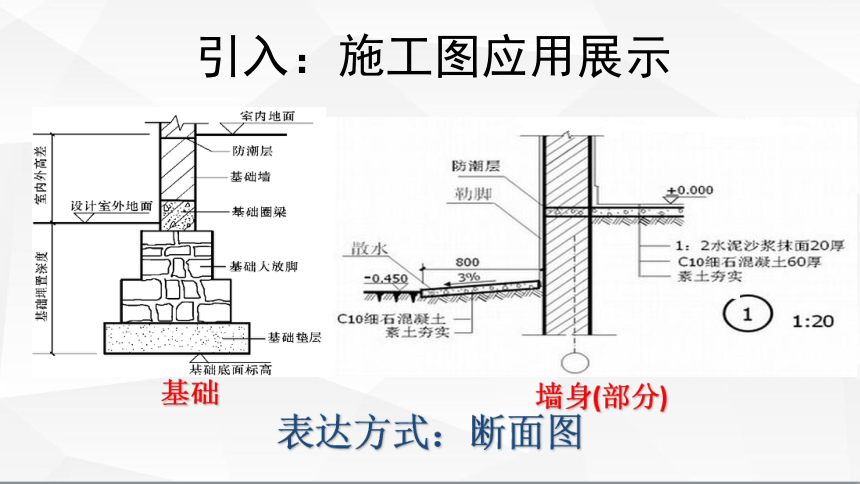

引入：施工图应用展示
表达方式：断面图
基础
墙身(部分)

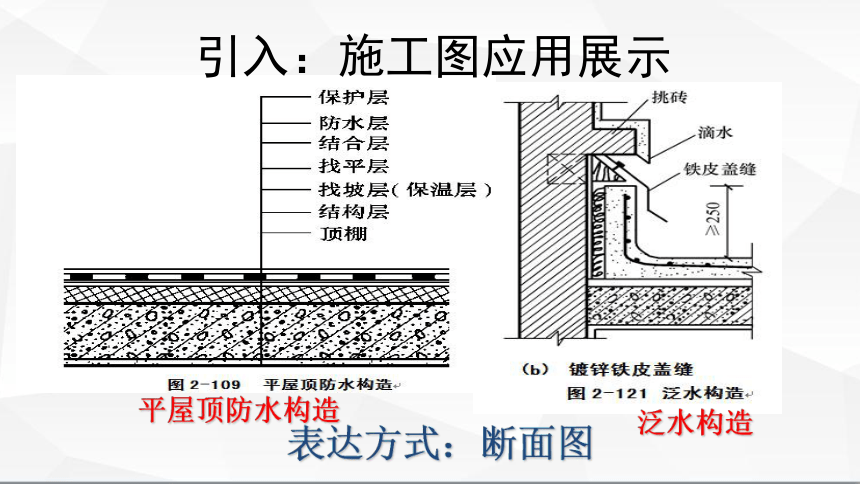

引入：施工图应用展示
表达方式：断面图
平屋顶防水构造
泛水构造

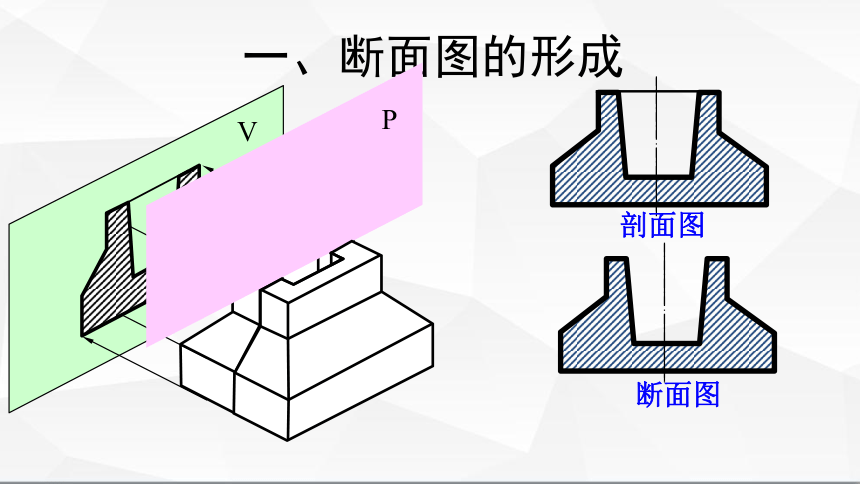

一、断面图的形成
V

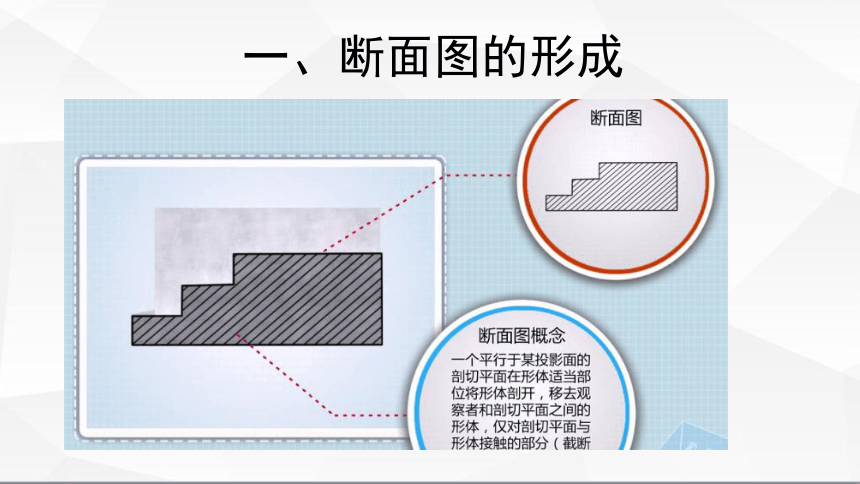

一、断面图的形成
剖面图
断面图
P

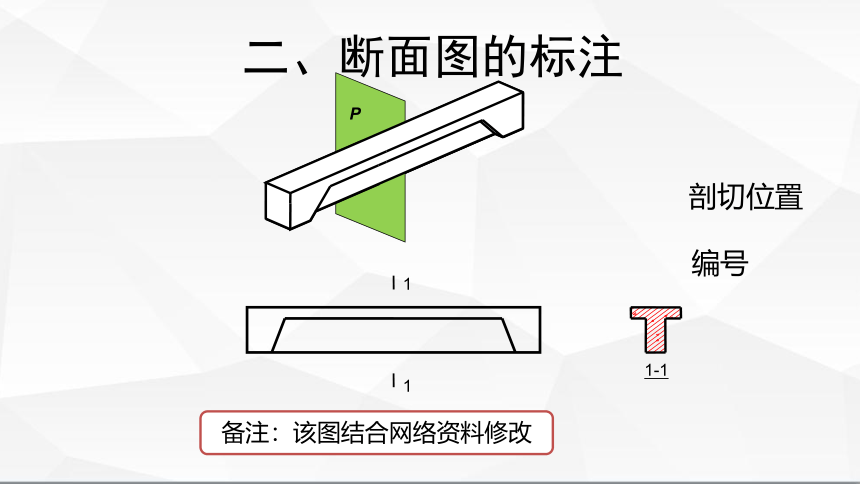

二、断面图的标注
适用较大杆件的情况
P
1
1
1-1
剖切位置
编号
备注：该图结合网络资料修改
1
1
2
2
1-1
2-2
编号字母标注在剖切线的一侧
二、断面图的标注
练习：选择剖面图与断面图
识读某台阶的正面投影与水平投影(见下图左图)，则正确的1-1断面图是(　)？剖面图（　）？
三、断面图与剖面图的异同
内容不同： “体”的投影　　　　　　　　　　 “面”的投影　
剖切不同：　可采用多个剖切平面　　　　　　只能单一剖切平面　
标注不同：　画投射方向线　　　　　　不画投射方向线，编号位置暗示方向
相同：先剖切，再绘图；相关图线绘制要求相同。
不同：
（一）移出断面图
1
1
2
2
1-1
2-2
可放大比例
画在视图之外的断面图
三、断面图类型
备注：该图结合网络资料修改
断面图画在投影图的中断处
备注：该图来自网络
三、断面图类型
（二）中断断面图
例：工程用钢断面图
1
例：屋架杆件的中断断面图
（三）重合
断面图
断面图重合
画在视图内
　　　
三、断面图类型
备注：该图来自网络
结构梁板的断面图画在结构布置图上
例：墙面装饰
　　三、断面图类型
1.重合断面应画在形体投影图形的(　　)。
　A.附近; 　　　 B.剖切位置对应的投影图上;
C.画在断开的图形中间; 　　　 D.任意位置
2.移出断面的轮廓线用（ ）画出。
A.点划线；　 B.粗实线；　 C.折断线； 　D. 双点划线
3.属于断面图的有（ ）。
A.移出断面图 　　B.半剖面图 　　 C.阶梯断面图
D.重合断面图 　　E.展开断面图
课堂练习－－选择题
例：画出1-1、
2-2、3-3、
4-4断面图。
　 四、断面图绘图与识图
备注：该图结合网络资料修改
1
2
2
2-2
1-1
断面图
剖面图
　 四、断面图绘图与识图
备注：该图结合网络资料修改
例2 画出形体1-1、2-2、3-3断面图。
备注：该图结合网络资料修改
燕尾形屋顶钢筋混凝土梁板重合断面图。
备注：该图结合网络资料修改
　 四、断面图绘图（工程实例）
小结
1.断面图与剖面图都是先剖切再绘图，只是绘图的对象是剖切到“面” (剖面图是体的投影) 。
2.断面图的标注：剖切位置线＋编号　
3.断面图的线型与剖面图规定一致。
4.断面图与剖面图的主要区别：绘图范围不同；标注有区别；另外用于绘断面图的剖切平面不能转折。
5.断面图的类型有移动断面图、中断断面图与重合断面图。
