标注组合体尺寸

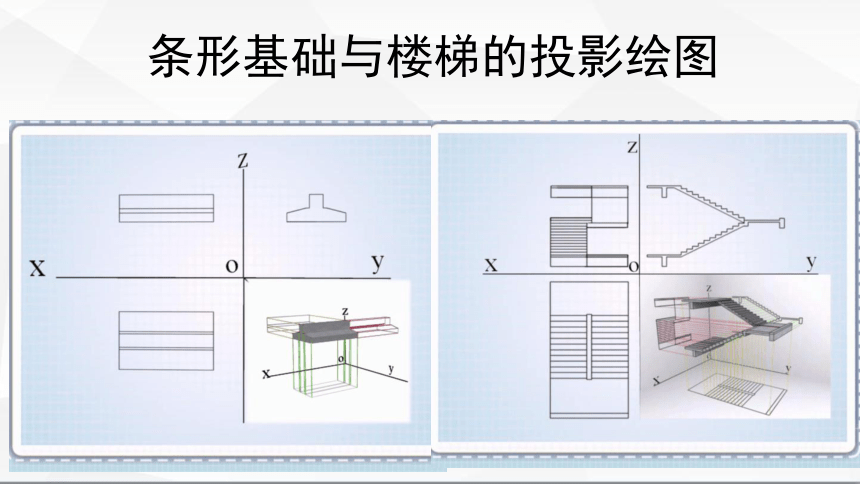

条形基础与楼梯的投影绘图
复习与提问

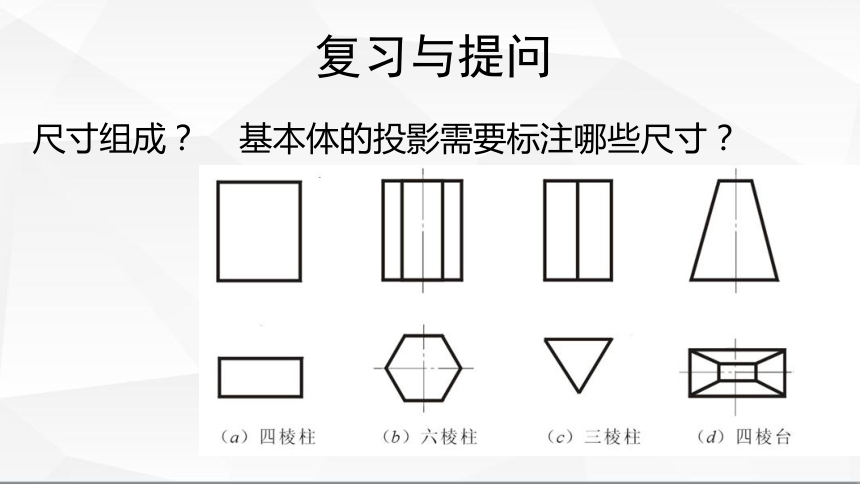

尺寸组成？ 基本体的投影需要标注哪些尺寸？

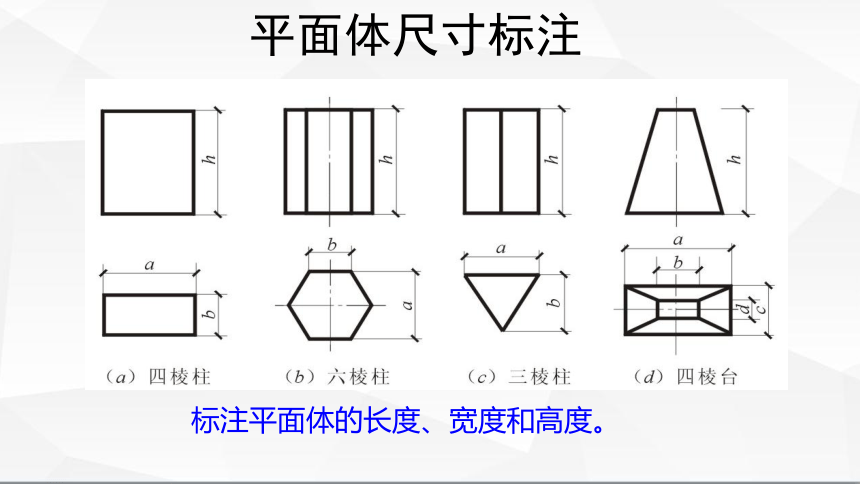

标注平面体的长度、宽度和高度。
平面体尺寸标注

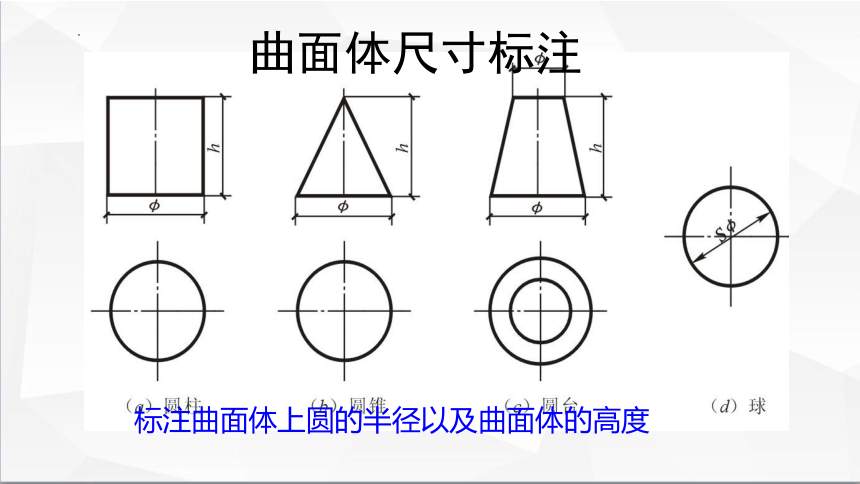

标注曲面体上圆的半径以及曲面体的高度
曲面体尺寸标注

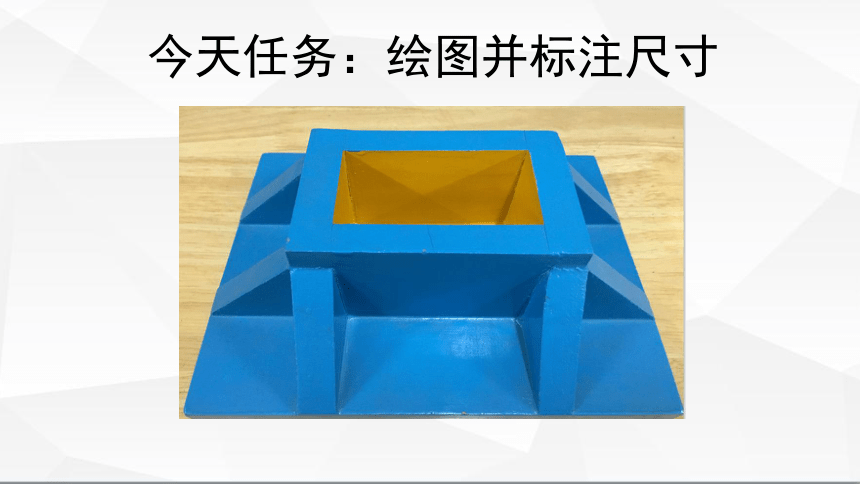

今天任务：绘图并标注尺寸

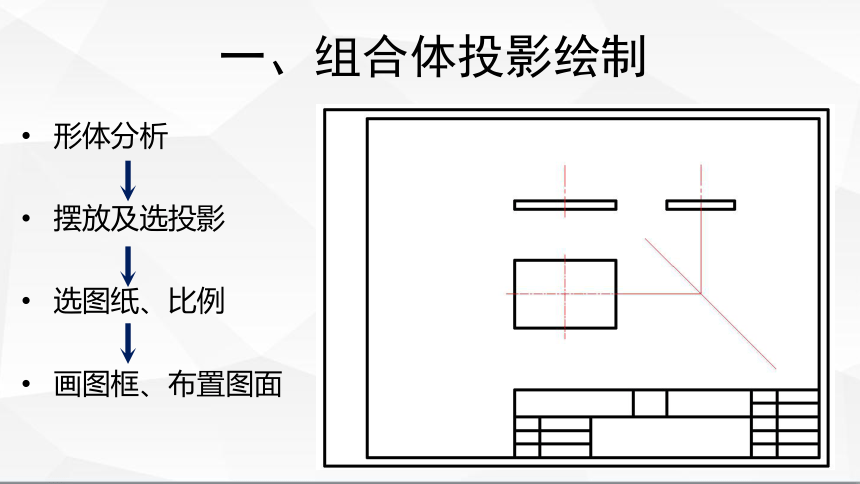

一、组合体投影绘制
形体分析
摆放及选投影
选图纸、比例
画图框、布置图面
一、组合体投影绘制
画底板
往上叠加长方体
一、组合体投影绘制
画底板
往上叠加长方体
四周叠加三棱柱
一、组合体投影绘制
画底板
往上叠加长方体
四周叠加三棱柱
挖去中间楔形块
一、组合体投影绘制
画底板
往上叠加长方体
四周叠加三棱柱
挖去中间楔形块
处理图线
二、尺寸标注
(一)尺寸标注原则：完整、清晰、合理
(二)尺寸类型
定形尺寸
定位尺寸
总尺寸
二、尺寸标注
(三)注意问题：
尺寸注写在
1.特征视图；
2.图形轮廓外，不与图线、文字符号相交
3.两视图之间；
4.尺寸线的排列要整齐；
5.不在虚线上标尺寸；
6.一般重复标，但到施工现场不需再进行计算等。
小结
1.尺寸组成：尺寸界线、尺寸线、尺寸起止符号、尺寸数字
2.组合体尺寸标注前先进行形体分析，一般按“形体分析→ 定型尺寸→ 定位尺寸→ 总尺寸”的步骤标注。
3.尺寸标注应注意在特征视图、两视图间、图形外标注尺寸、尺寸线合理排列等问题。
完整、清晰、合理
