建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼（地）面
单元五 楼梯
单元六 门窗识图
单元七 屋顶

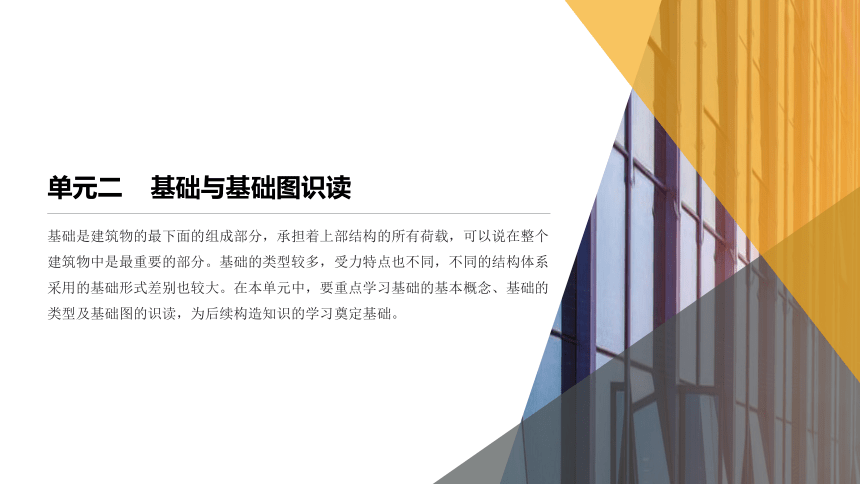

单元二 基础与基础图识读
基础是建筑物的最下面的组成部分，承担着上部结构的所有荷载，可以说在整个建筑物中是最重要的部分。基础的类型较多，受力特点也不同，不同的结构体系采用的基础形式差别也较大。在本单元中，要重点学习基础的基本概念、基础的类型及基础图的识读，为后续构造知识的学习奠定基础。
1. 熟悉地基的概念和类型。
2. 掌握基础的概念及与地基的区别。
3. 掌握基础埋深的概念。
4. 熟悉影响基础埋深的因素。
5. 了解地基与基础的设计要求。

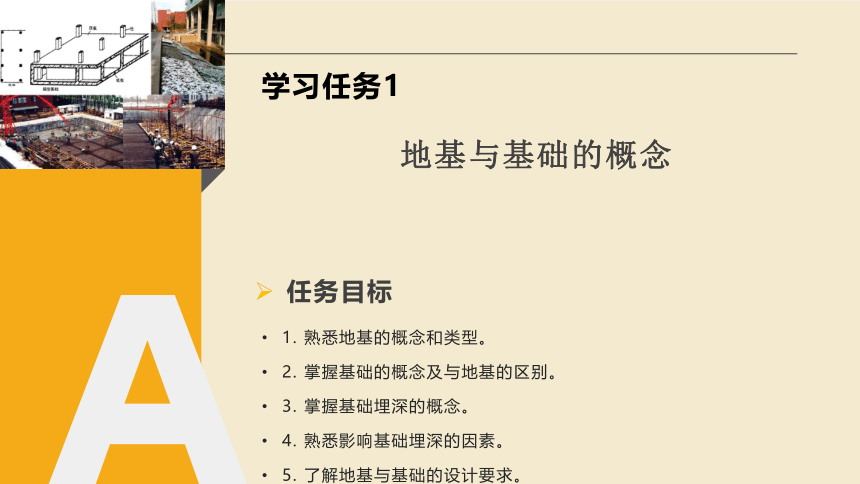

学习任务1
任务目标
地基与基础的概念

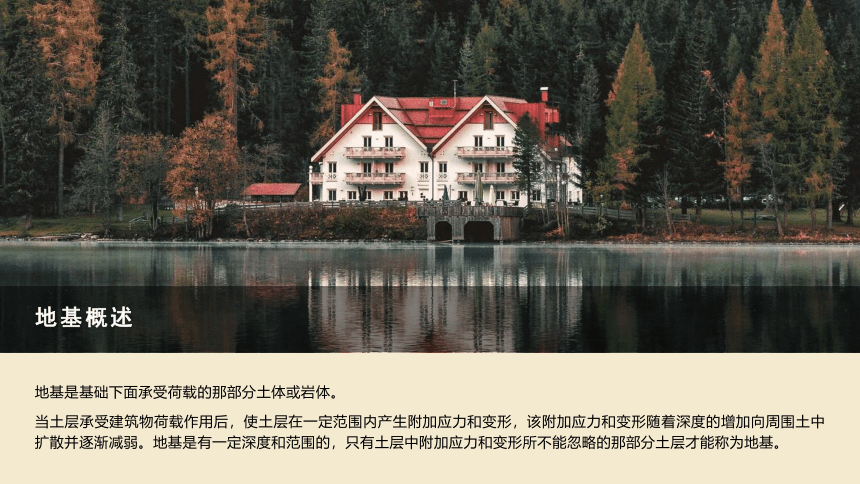

地基概述
地基是基础下面承受荷载的那部分土体或岩体。
当土层承受建筑物荷载作用后，使土层在一定范围内产生附加应力和变形，该附加应力和变形随着深度的增加向周围土中扩散并逐渐减弱。地基是有一定深度和范围的，只有土层中附加应力和变形所不能忽略的那部分土层才能称为地基。

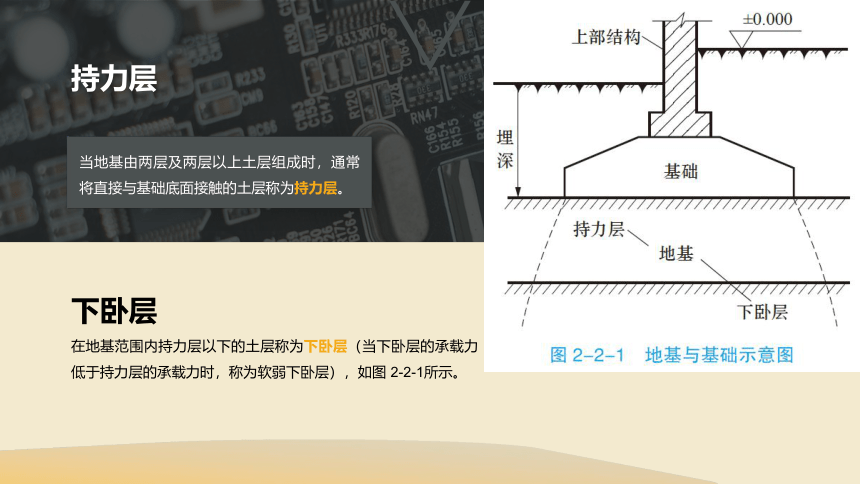

当地基由两层及两层以上土层组成时，通常将直接与基础底面接触的土层称为持力层。
持力层
下卧层
在地基范围内持力层以下的土层称为下卧层（当下卧层的承载力低于持力层的承载力时，称为软弱下卧层），如图 2-2-1所示。

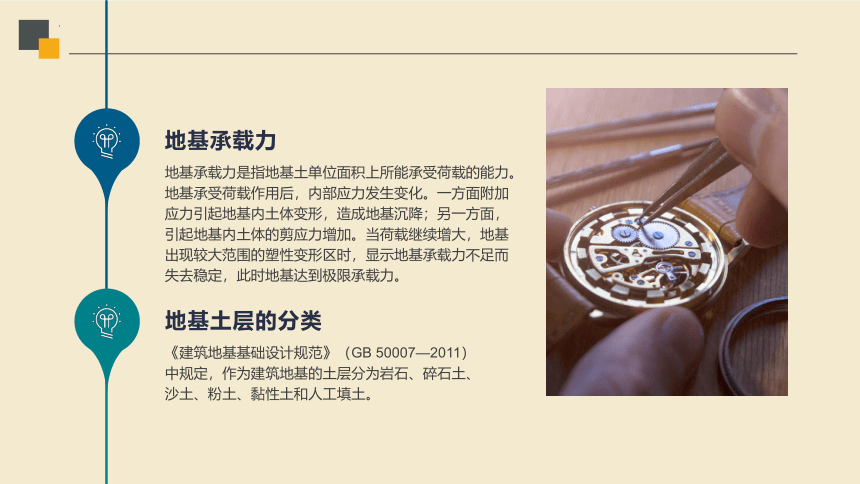

地基承载力
地基承载力是指地基土单位面积上所能承受荷载的能力。地基承受荷载作用后，内部应力发生变化。一方面附加应力引起地基内土体变形，造成地基沉降；另一方面，引起地基内土体的剪应力增加。当荷载继续增大，地基出现较大范围的塑性变形区时，显示地基承载力不足而失去稳定，此时地基达到极限承载力。
地基土层的分类
《建筑地基基础设计规范》（GB 50007—2011）中规定，作为建筑地基的土层分为岩石、碎石土、沙土、粉土、黏性土和人工填土。
地基的种类及处理措施
地基可以分为天然地基和人工地基两大类。
（1）天然地基：
天然土层具有足够的承载力，不需人工加固处理便可直接承受建筑物荷载的地基。岩石、碎石、沙石、黏土等，一般均可作为天然地基土，上部的基础一般为浅基础。这种地基的造价较低，在工程允许的情况下，优先采用天然地基。
（2）人工地基：
凡须预先对土壤层进行人工加工或加固处理后承受建筑物荷载的地基为人工地基。人工地基较天然地基费工费料，造价较高。只有在建筑物荷载较大，天然土层承载力较差的情况下采用。
地基处理是指为提高地基土的承载力，改善其变形性质或渗透性质而采取的人工方法。人工地基的处理措施通常有换填垫层法、预压法、强夯法、打桩法、化学加固法等。
强度方面的要求：
稳定方面的要求：
变形方面的要求：
1
2
3
要求地基有足够的承载力。
要求地基有防止产生滑坡、倾斜方面的能力。必要时应加设挡土墙，以防止滑坡变形的出现。
要求地基有均匀的压缩量，以保证有均匀的下沉。要防止不均匀沉降导致上部结构产生裂缝，甚至倒塌。
地基应满足的几点要求
基础概述
基础是将结构所承受的各种作用传递到地基上的结构组成部分，它是建筑物的地面以下的组成部分。
基础埋深
从室外设计地面到基础地面的垂直距离称为基础的埋置深度，如图2-2-2 所示。室外地坪分为自然地坪和设计地坪，自然地坪是指施工建造场地的原有地坪，设计地坪是指按设计要求工程竣工后室外场地经过挖填后的地坪。从节省造价的角度考虑，一般室外设计地坪与自然地坪标高相近。
从施工和造价方面考虑，一般民用建筑，基础应优先考虑浅基础。但是除了岩石地基外，基础埋深不宜小于0.5m。否则，地基受到建筑物荷载作用后，四周土层可能被挤松，使基础失去稳定性。而且基础容易受到地表面的各种侵蚀、雨水冲刷、机械破坏，从而导致基础暴露，影响建筑安全。
大放脚
基础墙加大加厚的部分，用烧结砖、混凝土、灰土等刚性材料制作的基础均应作大放脚。
基础宽度
基础地面的宽度，对于柔性基础不包括垫层的宽度。基础的宽度由工程设计计算决定。
基础与地基的区别
基础是建筑物的组成部分，而地基不是建筑物的组成部分。基础将承受的上部结构的荷载传给地基。
地基、基础与荷载的关系
基础与地基紧密相连，地基承受由基础传来的压力包括上部结构传至基础顶面的竖向荷载、基础自重及基础上部土层重量。若基础传给地基的压力用N 表示，基础底面积用A 表示，地基承载力允许值用f 表示，则它们三者的关系如下：
A ≥ N/f
式中：N——传至基础底面的建筑物的总荷载（自重、上部荷载、基础上部土重）；
A——基础底面积；
f ——地基承载力（单位面积所能承受的最大压力）。
由此可见，基础底面积是根据建筑总荷载和地基土的承载力来确定的。当地基承载力不变时，传给地基的压力越大，基础底面积也应越大。或者，当建筑物总荷载不变时，允许地基承载力越小，基础底面积要求越大。
基础的埋置深度
（1）浅基础：
埋深＜5m或埋深＜4B称作浅基础（B为基础宽度，埋深最小500mm）
（2）深基础：
埋深≥5m或埋深≥4B称作深基础。
01
02
03
04
05
基础的埋置深度，应按下列条件确定：
（5）地基土冻胀和融陷的影响。
（2）作用在地基上的荷载大小和性质。
（4）相邻建筑物的基础埋深。
基础埋置深度的影响因素
（1）建筑物的用途，有无地下室、设备基础和地下设施，基础的形式和构造。
（3）工程地质和水文地质条件。
