建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼（地）面
单元五 楼梯
单元六 门窗识图
单元七 屋顶

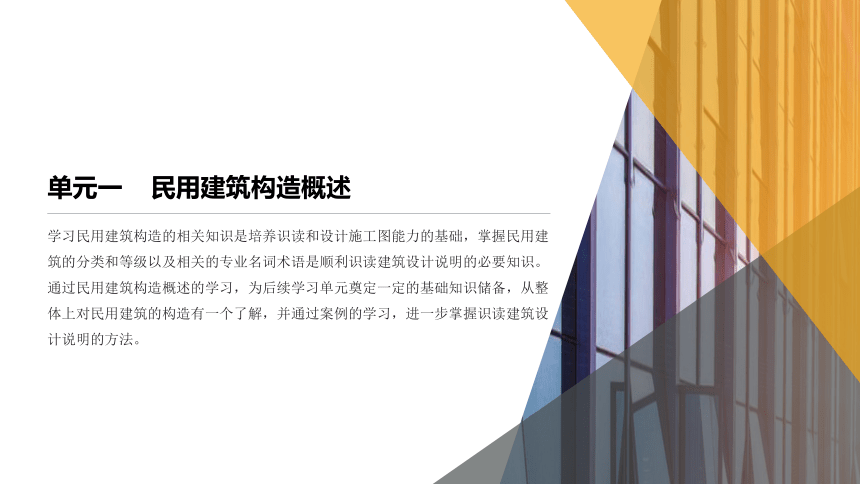

单元一 民用建筑构造概述
学习民用建筑构造的相关知识是培养识读和设计施工图能力的基础，掌握民用建筑的分类和等级以及相关的专业名词术语是顺利识读建筑设计说明的必要知识。通过民用建筑构造概述的学习，为后续学习单元奠定一定的基础知识储备，从整体上对民用建筑的构造有一个了解，并通过案例的学习，进一步掌握识读建筑设计说明的方法。
1. 掌握民用建筑的常用专业名词术语。
2. 掌握建筑工业化和建筑标准化。
3. 掌握建筑模数及在设计中涉及的三种尺寸。

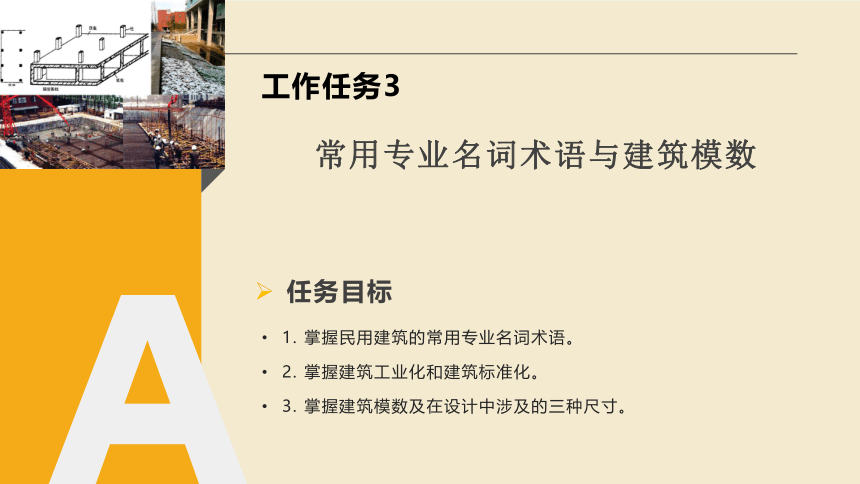

工作任务3
任务目标
常用专业名词术语与建筑模数
（八）绝对标高
绝对标高是以我国青岛黄海海平面为零标高面的标高，单位是 m。
（六）进深
进深是相邻两条纵向轴线之间的距离，单位 mm。
（三）横向轴线
横向轴线是用来确定横向墙体、柱、梁、基础位置的轴线，平行于建筑物宽度方向。其编号方法采用阿拉伯数字注写在轴线圆内。
（四）纵向轴线
纵向轴线是用来确定纵向墙体、柱、梁、基础位置的轴线，平行于建筑物长度方向。其编号方法采用拉丁字母注写在轴线圆内。（但 I、O、Z 不用作轴线编号）。
（二）纵向
纵向是指建筑物的长度方向。
（七）相对标高
相对标高是以建筑物首层地坪为零标高面的标高，单位是 m。
（一）横向
横向是指建筑物的宽度方向。
（五）开间
开间是相邻两条横向轴线之间的距离，单位 mm。
常用术语

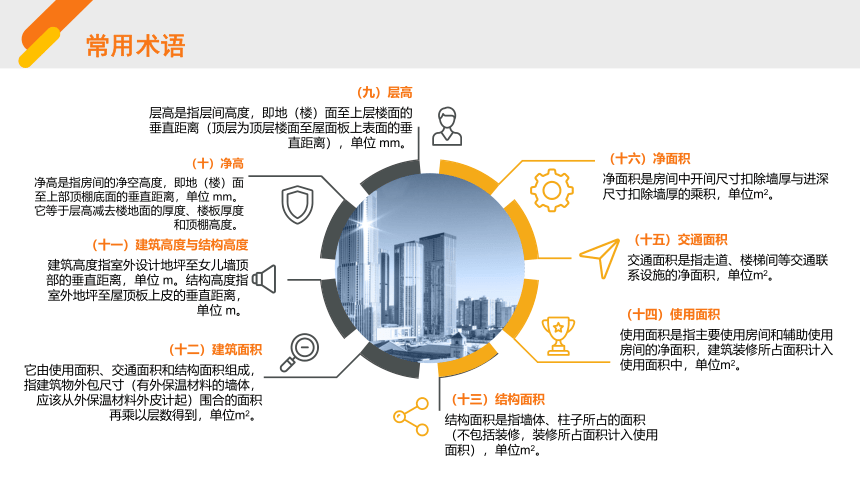

（十六）净面积
净面积是房间中开间尺寸扣除墙厚与进深尺寸扣除墙厚的乘积，单位m2。
（十四）使用面积
使用面积是指主要使用房间和辅助使用房间的净面积，建筑装修所占面积计入使用面积中，单位m2。
（十一）建筑高度与结构高度
建筑高度指室外设计地坪至女儿墙顶部的垂直距离，单位 m。结构高度指室外地坪至屋顶板上皮的垂直距离，单位 m。
（十二）建筑面积
它由使用面积、交通面积和结构面积组成，指建筑物外包尺寸（有外保温材料的墙体，应该从外保温材料外皮计起）围合的面积再乘以层数得到，单位m2。
（十）净高
净高是指房间的净空高度，即地（楼）面至上部顶棚底面的垂直距离，单位 mm。它等于层高减去楼地面的厚度、楼板厚度和顶棚高度。
（十五）交通面积
交通面积是指走道、楼梯间等交通联系设施的净面积，单位m2。
（九）层高
层高是指层间高度，即地（楼）面至上层楼面的垂直距离（顶层为顶层楼面至屋面板上表面的垂直距离），单位 mm。
（十三）结构面积
结构面积是指墙体、柱子所占的面积（不包括装修，装修所占面积计入使用面积），单位m2。
常用术语

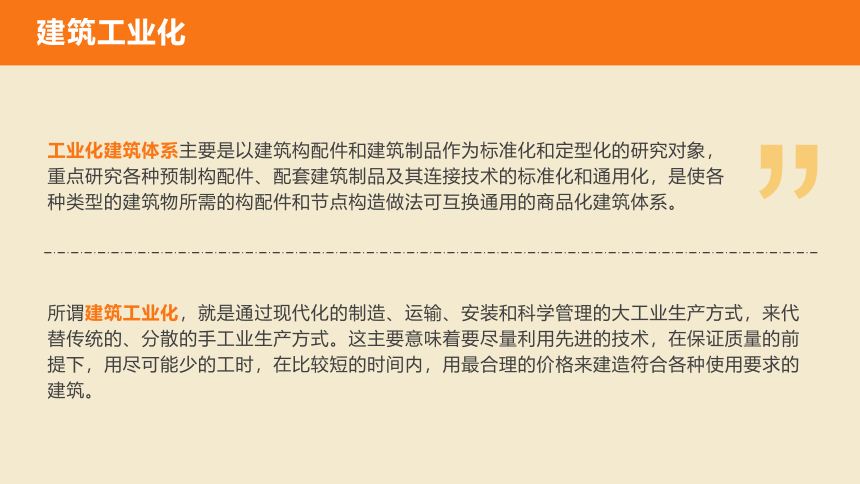

建筑工业化
工业化建筑体系主要是以建筑构配件和建筑制品作为标准化和定型化的研究对象，重点研究各种预制构配件、配套建筑制品及其连接技术的标准化和通用化，是使各种类型的建筑物所需的构配件和节点构造做法可互换通用的商品化建筑体系。
所谓建筑工业化，就是通过现代化的制造、运输、安装和科学管理的大工业生产方式，来代替传统的、分散的手工业生产方式。这主要意味着要尽量利用先进的技术，在保证质量的前提下，用尽可能少的工时，在比较短的时间内，用最合理的价格来建造符合各种使用要求的建筑。
建筑标准化
建筑标准化工作的基本任务：制定建筑标准（含规范、规程），组织实施标准和对标准的实施进行监督。建筑标准是建筑业进行勘察、设计、生产或施工、检验或验收等技术性活动的依据，是实行建筑科学管理的重要手段，是保证建筑工程和产品质量的有力工具。
建筑标准化是建筑工业化的基础。要通过建筑标准化推广应用各专业领域中先进的经验、标准和成果，加速科学技术转化为生产力的步伐，促进建筑产业化与施工机械化的发展，使建筑业获得最佳的经济效益和社会效益。
（一）基本模数
（三）模数数列
（二）导出模数
1
2
3
建筑模数协调统一标准采用的基本模数的数值为100mm， 其符号为M。即1M=100mm。整个建筑物和建筑物的一部分以及建筑组合件的模数化尺寸，应是基本模数的倍数。
模数数列，它的采用可以使不同类型的建筑物及其各组成部分之间的尺寸统一与协调，达到减少尺寸范围以及使尺寸的叠加和分割有较大灵活性的目的。
导出模数分为扩大模数和分模数，其基数为：扩大模数的基数为2M、3M、6M、9M、12M……，其相应的尺寸分别为200mm、300mm、600mm、900mm、1 200mm……。分模数基数为M/10、M/5M、M/2，其相应的尺寸为10mm、20mm、50mm。
建筑模数制
（一）标志尺寸
符合模数数列的规定，用以标注建筑物定位轴面、定位面或定位轴线、定位线之间的垂直距离（如开间或柱距、进深或跨度、层高等）以及建筑构配件、建筑组合件、建筑制品、有关设备界限之间的尺寸。
（二）构造尺寸
建筑构配件、建筑组合件、建筑制品等的设计尺寸，一般情况下，标志尺寸减去缝隙或加上支撑长度为构造尺寸。
（三）实际尺寸
建筑构配件、建筑组合件、建筑制品等生产制作后的标志尺寸、实际尺寸与构造尺寸之间的差数应符合建筑公差的规定。
建筑模数协调中涉及的尺寸
案例分析
下面列举北京地区常用的两个预制构件，具体分析标志尺寸、构造尺寸和实际尺寸的关系。
（1）预应力短向圆孔板，如 ZB36.1。
这个构件长度的标志尺寸是 3 600mm，构造尺寸是标志尺寸减去 90mm 的构造缝隙，即 3 600-90 =3 510mm。实际尺寸是构造尺寸 ±5mm，即 3 505 ～ 3 515mm。
（2）进深梁，如 L51.1。
这个构件的标志尺寸是 5 100mm，构造尺寸是标志尺寸加上 240mm 的支撑尺寸，即 5 100 ＋ 240 =5 340mm，实际尺寸是构造尺寸 ±10mm，即 5 330 ～ 5 350mm。
（3）窗户 TC1518。
这个构件宽度的标志尺寸是 1 500mm，构造尺寸是标志尺寸减去缝隙尺寸 30mm，即 1 500-30 = 1 470mm，实际尺寸是构造尺寸 ±5mm，即 1 465 ～ 1 475mm。高度的标志尺寸是 1 800mm，构造尺寸是标志尺寸减去缝隙尺寸 30mm，即 1 800-30 = 1 770mm，实际尺寸是构造尺寸 ±5mm，即 1 765 ～ 1 775mm。
1. 识读附录中的建筑设计说明，能够说出建筑物的分类。
2. 识读附录中的建筑设计说明，正确指出建筑物的等级。
3. 识读附录中的建筑设计说明，正确说出建筑物的设计地面标高、建筑高度、结构高度、开间、进深、层高等基本信息。
工作任务4
任务目标
建筑设计说明图纸识读
任务主题
建筑设计说明是建筑施工图中的重要内容，主要以文字和表格形式体现，说明了工程的基本概况，各构成部分的构造做法以及防火、节能、无障碍等设计内容。通过本单元内容的学习，请同学们结合图纸指出该建筑物的分类和等级。
01
建筑物的分类：
根据功能、高度或层数、建筑材料、结构体系等标准有不同的分类结果。
03
建筑物的耐火等级：
建筑物耐火等级主要取决于建筑物的重要性，多层民用建筑分为四级，一级防火要求最高，四级最低。高层民用建筑的防火等级为一级和二级，其中地下室为一级。
02
建筑物的耐久等级划分：
建筑物耐久等级的指标是设计使用年限，共分为四类，一般的建筑物大多是 3类，设计使用年限为50年。
知识准备
（1）根据建筑物的功能分类。
按照使用功能分类属于非生产性建筑或民用建筑中的公共建筑（行政办公建筑）。
（2）根据建筑的高度分类。
案例中办公楼的建筑高度为 11.70m，属于公共建筑中的多层建筑。
（3）根据建筑结构的材料和体系分类。
结构形式为框架结构，按照建筑结构的材料划分属于钢筋混凝土结构建筑。
任务实施
【步骤 1】确定建筑物的分类。
（1）建筑设计使用年限。
案例中办公楼的设计使用年限为 50 年，所以属于 3 类建筑物。
（2）建筑物的耐火等级。
耐火等级为二级；安全等级为二级，重要性系数取1.0；抗震设防类别为丙类，抗震设防烈度为8度（0.30g）。
任务实施
【步骤 2】确定建筑物的等级。
