单元二 基础与基础图识读

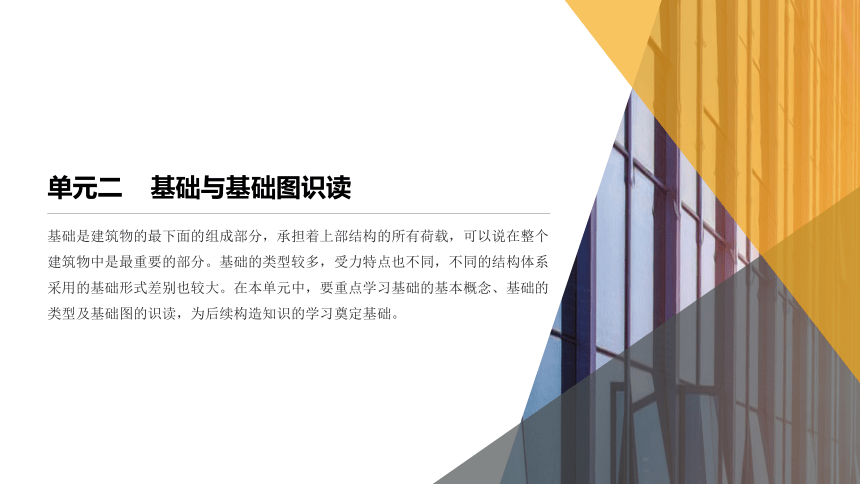

基础是建筑物的最下面的组成部分，承担着上部结构的所有荷载，可以说在整个建筑物中是最重要的部分。基础的类型较多，受力特点也不同，不同的结构体系采用的基础形式差别也较大。在本单元中，要重点学习基础的基本概念、基础的类型及基础图的识读，为后续构造知识的学习奠定基础。
1. 掌握地下室的构造组成。
2. 掌握地下室的分类。
3. 掌握地下室的防潮和防水构造。

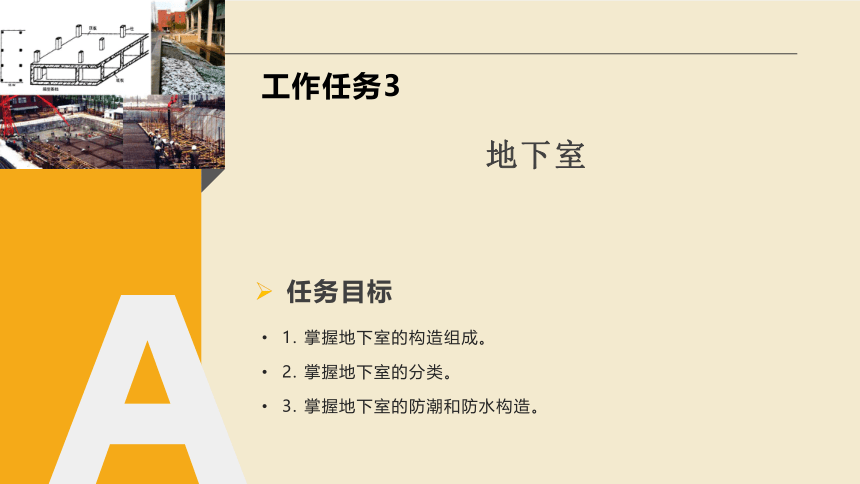

工作任务3
任务目标
地下室

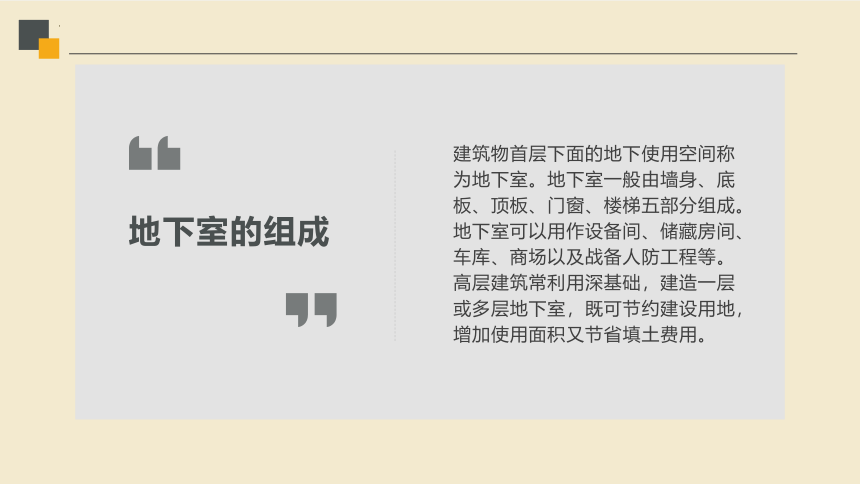

建筑物首层下面的地下使用空间称为地下室。地下室一般由墙身、底板、顶板、门窗、楼梯五部分组成。地下室可以用作设备间、储藏房间、车库、商场以及战备人防工程等。高层建筑常利用深基础，建造一层或多层地下室，既可节约建设用地，增加使用面积又节省填土费用。
地下室的组成
地下室的类型

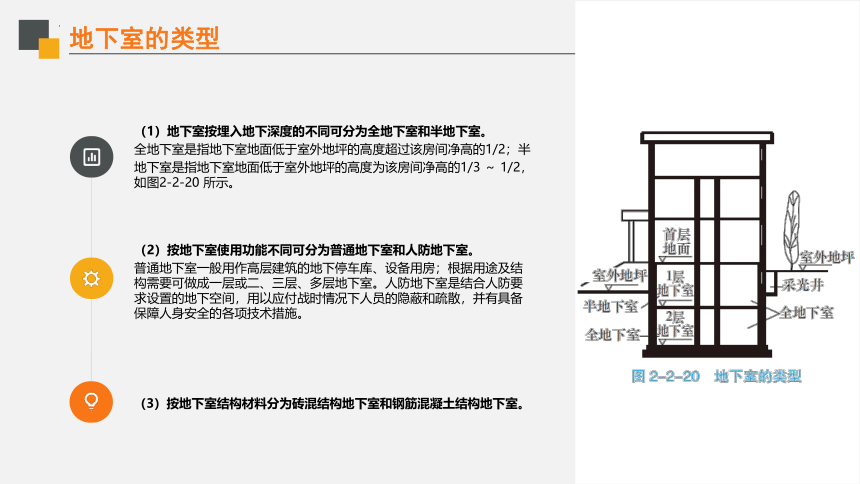

（1）地下室按埋入地下深度的不同可分为全地下室和半地下室。
全地下室是指地下室地面低于室外地坪的高度超过该房间净高的1/2；半
地下室是指地下室地面低于室外地坪的高度为该房间净高的1/3 ～ 1/2，如图2-2-20 所示。
（2）按地下室使用功能不同可分为普通地下室和人防地下室。
普通地下室一般用作高层建筑的地下停车库、设备用房；根据用途及结构需要可做成一层或二、三层、多层地下室。人防地下室是结合人防要求设置的地下空间，用以应付战时情况下人员的隐蔽和疏散，并有具备保障人身安全的各项技术措施。
（3）按地下室结构材料分为砖混结构地下室和钢筋混凝土结构地下室。

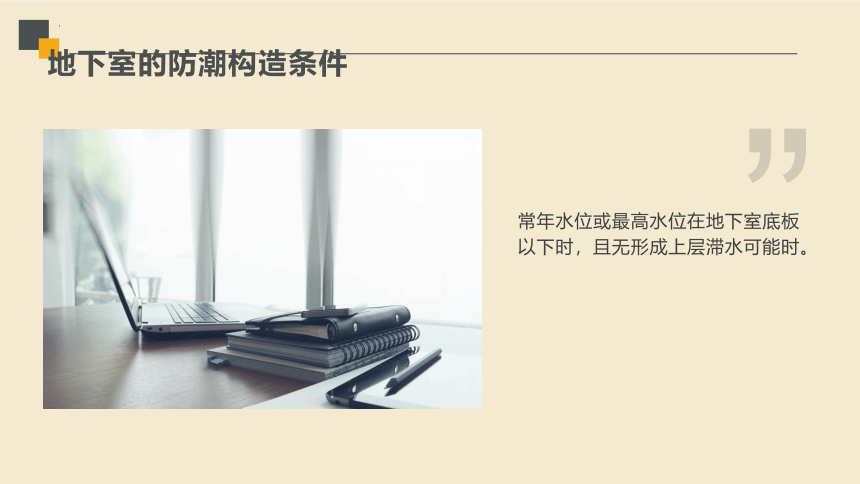

地下室的防潮构造条件
常年水位或最高水位在地下室底板以下时，且无形成上层滞水可能时。
02.
墙身防潮和底板防潮。
防潮部位：
03.
对于砖砌体地下室必须用水泥砂浆砌筑，墙外侧在做好水泥砂浆抹面后，涂冷底子油及热沥青两道，然后回填低渗透性土壤，如灰土。此外在墙身与地下室地坪及室内地坪之间设墙身水平防潮层，如图2-2-21 所示。
防潮做法：
01.
常年最高地下水位与地下室底板之间的距离＞ 500 时，做防潮处理。
条件：
构造要求
当设计最高水位高于地下室地坪时，地下室的外墙和底板都浸泡在水中，受到有压水的作用，如图2-2-22所示，或者常年最高地下水位与地下室底板之间的距离≤ 500时应考虑进行防水处理。地下室的防水设计，应考虑地表水、地下水、毛细管水等的作用，以及由于人为因素引起的附近水文地质改变的影响。常采用的防水措施有构件自防水和材料防水两类。
地下室的防水构造
构件自防水
所谓自防水是指当地下室地坪和墙体均为钢筋混凝土结构时，可采用抗渗性能好的防水混凝土材料，使承重、围护、防水功能三合一，如图2-2-23所示。这种防水属于刚性防水，适合于结构刚度好、变形小、不受振动作用的工程中。
材料防水
材料防水是指在外墙和地坪表面敷设防水材料，如卷材、涂料或防水水泥砂浆等，阻止地下水渗入。其中，卷材防水是常用的一种防水材料。卷材防水层适用于受侵蚀性介质作用或受振动作用的地下工程。卷材防水层用于建筑物地下室应铺设在结构主体底板垫层至墙体顶端的基面上，在外围形成封闭的防水层。
卷材防水按防水层铺贴位置的不同，分外防水和内防水两种，如图2-2-24所示。
1. 外防水
外防水是将防水层贴在地下室外墙的外表面（即迎水面），这种方法防水效果好，但维修困难。
外防水构造要点是：先在混凝土垫层上将油毡满铺整个地下室，然后浇筑细石混凝土或水泥砂浆保护层，以便浇筑钢筋混凝土底板。底层防水油毡须留出足够的长度，以便与墙面垂直防水油毡搭接。墙体防水层是先在外墙外侧抹20mm 厚1 : 2.5 水泥砂浆找平层，涂刷冷底子油一道，选定油毡层数，按一层油毡一层沥青胶顺序粘贴防水层。防水卷材须高出最高地下水位500 ～ 1 000mm 为宜。油毡防水层以上的地下室侧墙应抹水泥砂浆涂两道热沥青，直至室外散水处。垂直防水层外侧砌半砖厚的保护墙一道，以保护防水层并使防水层均匀受压，在保护墙与防水层之间缝隙中灌以水泥砂浆。
2. 内防水
内防水是将防水层贴在地下室外墙的内表面，这样施工方便，容易维修，但不利于防水，常用于修缮工程。
内防水的具体做法是：地下室地坪的防水构造是先浇厚约100mm 的混凝土垫层；再以选定的油毡层数在地坪垫层上做防水层，并在防水层上抹20 ～ 30mm 厚的水泥砂浆保护层，以便于上面浇筑钢筋混凝土。地坪防水层必须留出足够的长度包向垂直墙面并转接。同时要做好转折处油毡的保护工作，以免因转折交接处的油毡断裂而影响地下室的防水。
卷材防水层为一或二层。高聚物改性沥青防水卷材厚度不应小于3mm，单层使用时，厚度不应小于4mm，双层使用时，总厚度不应小于6mm；合成高分子防水卷材单层使用时，厚度不应小于1.5mm，双层使用时，总厚度不应小于2.4mm。阴阳角处应做成圆弧或 45°（135°）折角，其尺寸视卷材品质确定。在转角处、阴阳角等特殊部位，应增贴 1 ～ 2 层相同的卷材，宽度不宜小于 500mm。
3. 防水卷材的设计要求
卷材防水层的基面应平整牢固，清洁干燥。铺贴卷材严禁在雨天、雪天施工；五级风及其以上时不得施工；冷粘法施工气温不宜低于 5℃，热熔法施工气温不宜低于 -10℃。铺贴卷材前，应在基面上涂刷基层处理剂，当基面较潮湿时，应涂刷湿固化型胶黏剂或潮湿界面隔离剂。铺贴高聚物改性沥青卷材应采用热熔法施工；铺贴合成高分子卷材采用冷粘法施工。卷材防水层经检查合格后，应及时做保护层，保护层应符合以下规定：顶板卷材防水层上的细石混凝土保护层厚度不应小于 70mm，防水层为单层卷材时，在防水层与保护层之间应设置隔离层；底板卷材防水层上的细石混凝土保护层厚度不应小 50mm；侧墙卷材防水层宜采用软保护或铺抹 20mm 厚的 1 : 3 水泥砂浆。
4. 防水卷材的施工要求
1. 能够熟练识读实际工程案例基础图。
2. 掌握基础平面图的图示方法和图示内容。
3. 掌握基础详图的内容。
工作任务4
任务目标
基础图的识读
任务主题
基础图是建筑施工图中的重要图纸，主要介绍基础的构造和相关信息。熟练识读建筑基础施工图是本专业必备的专业技能。请同学们根据本单元所学知识，结合教材附录中的图纸，完成基础构造、尺寸等工程信息的识读任务。
二、知识准备
1. 基础平面图
基础平面图是假想用一个水平剖切面，沿室内地面与基础之间将建筑物剖开，移去上部的房屋结构及其周围土层，向下所作出的水平正投影图。它主要表示基础的平面布置以及墙、柱与轴线的关系，为施工放线、开挖基槽或基坑和砌筑基础提供依据。
2. 基础详图
基础详图是假想用一个垂直的剖切面在指定的位置剖切基础所得到的断面图。它主要反映单个基础的形状、尺寸、材料、配筋、构造以及基础的埋置深度等详细情况。基础详图要用较大的比例（如1 : 20）绘制。
框架结构独立基础详图的识读。
2
【步骤 2】
识读教材案例中办公楼的地基类型。
3
【步骤 3】
4
【步骤 4】
识读教材案例中办公楼的基础尺寸和埋深。
5
【步骤5】
识读教材案例中办公楼基础的类型。
1
框架结构独立基础平面图的识读。
【步骤 1】
任务实施
