建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼（地）面
单元五 楼梯
单元六 门窗识图
单元七 屋顶

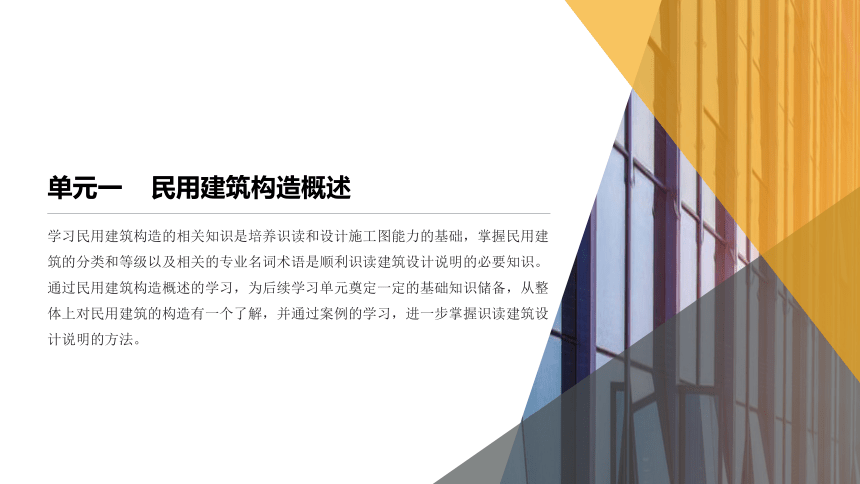

单元一 民用建筑构造概述
学习民用建筑构造的相关知识是培养识读和设计施工图能力的基础，掌握民用建筑的分类和等级以及相关的专业名词术语是顺利识读建筑设计说明的必要知识。通过民用建筑构造概述的学习，为后续学习单元奠定一定的基础知识储备，从整体上对民用建筑的构造有一个了解，并通过案例的学习，进一步掌握识读建筑设计说明的方法。

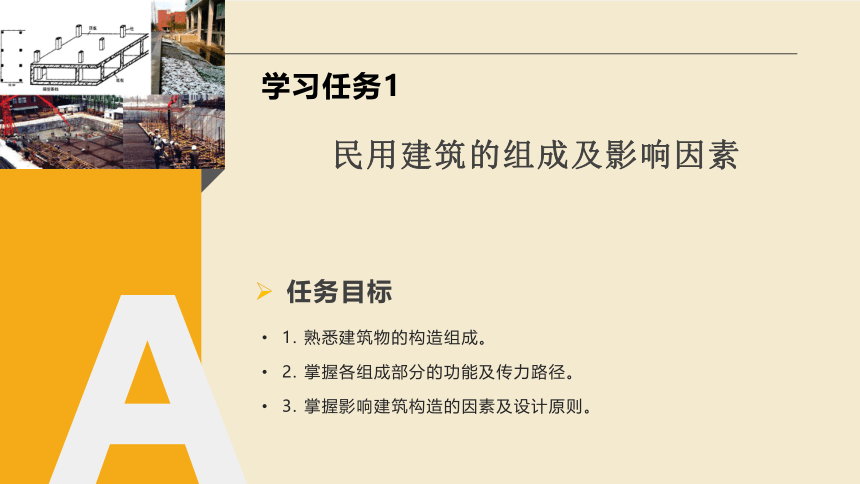

1. 熟悉建筑物的构造组成。
2. 掌握各组成部分的功能及传力路径。
3. 掌握影响建筑构造的因素及设计原则。
学习任务1
任务目标
民用建筑的组成及影响因素

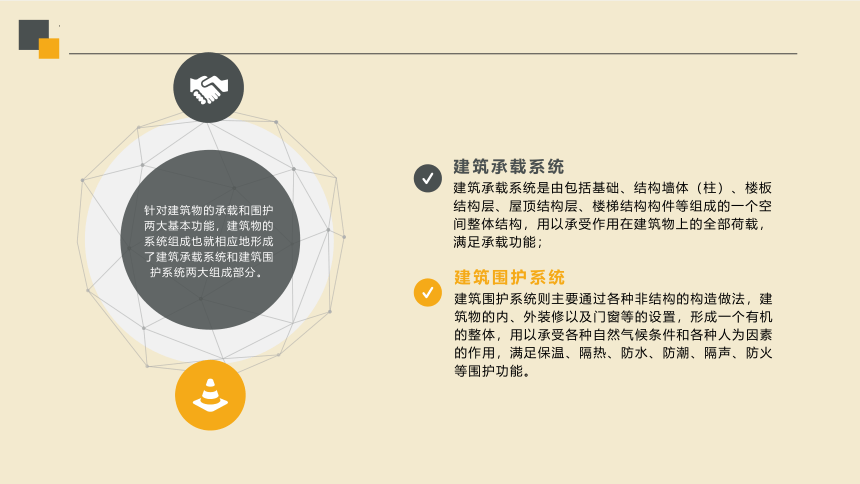

针对建筑物的承载和围护两大基本功能，建筑物的系统组成也就相应地形成了建筑承载系统和建筑围护系统两大组成部分。
建筑承载系统
建筑承载系统是由包括基础、结构墙体（柱）、楼板结构层、屋顶结构层、楼梯结构构件等组成的一个空间整体结构，用以承受作用在建筑物上的全部荷载，满足承载功能；
建筑围护系统
建筑围护系统则主要通过各种非结构的构造做法，建筑物的内、外装修以及门窗等的设置，形成一个有机的整体，用以承受各种自然气候条件和各种人为因素的作用，满足保温、隔热、防水、防潮、隔声、防火等围护功能。

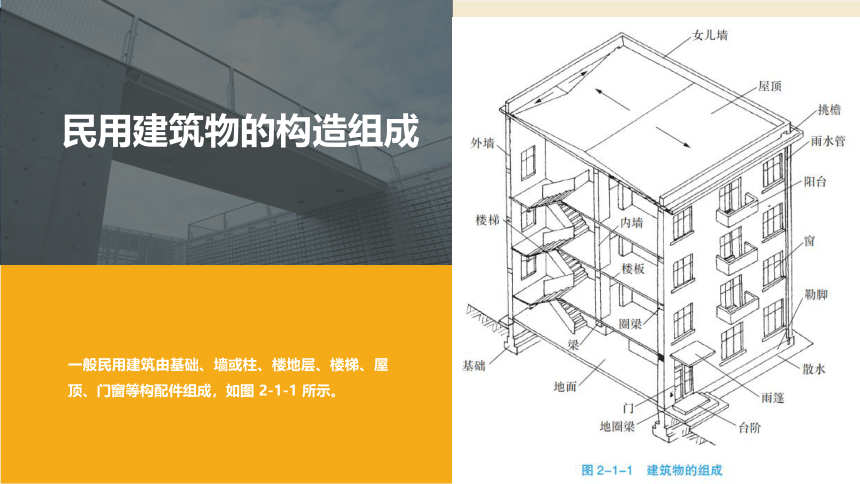

民用建筑物的构造组成
一般民用建筑由基础、墙或柱、楼地层、楼梯、屋顶、门窗等构配件组成，如图 2-1-1 所示。

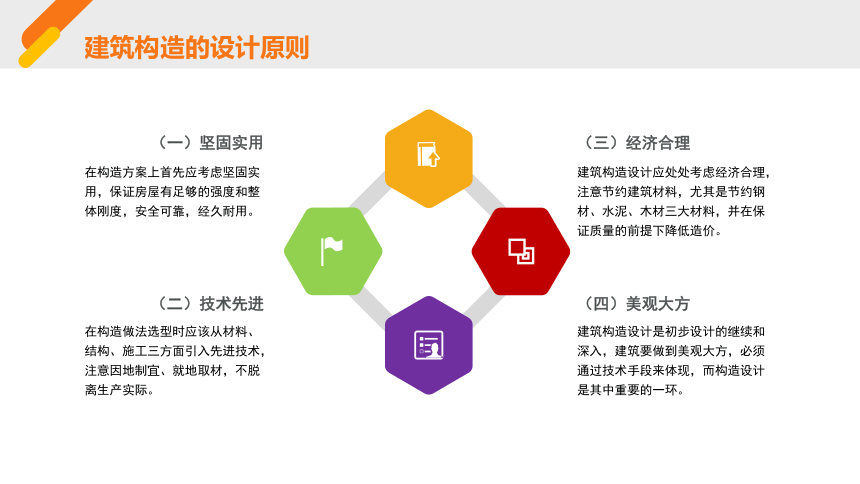

（一）坚固实用
在构造方案上首先应考虑坚固实用，保证房屋有足够的强度和整体刚度，安全可靠，经久耐用。
（二）技术先进
在构造做法选型时应该从材料、结构、施工三方面引入先进技术，注意因地制宜、就地取材，不脱离生产实际。
（三）经济合理
建筑构造设计应处处考虑经济合理，注意节约建筑材料，尤其是节约钢材、水泥、木材三大材料，并在保证质量的前提下降低造价。
（四）美观大方
建筑构造设计是初步设计的继续和深入，建筑要做到美观大方，必须通过技术手段来体现，而构造设计是其中重要的一环。
建筑构造的设计原则
1. 掌握民用建筑按照不同标准的分类方法。
2. 掌握民用建筑设计使用年限的规定原则。
3. 掌握民用建筑耐火等级的划分方法。
学习任务2
任务目标
民用建筑的分类与等级
按建筑物的使用功能分类
按建筑物的高度（或层数）分类
按建筑规模和数量分类
按建筑结构的材料分类
内容一
内容三
内容四
内容五
民用建筑物的分类
（一）按建筑物的使用功能分类
按建筑物的用途和使用功能的不同，可把建筑物分为生产性建筑和非生产性建筑。生产性建筑指的是为满足人们进行各种产品的生产活动而建造的建筑物——工业建筑，也包括进行农副业生产活动的建筑物——农业建筑。非生产性建筑又称民用建筑，还包括各类不同用途的公共建筑等。
（2）公共建筑。
1层为单层建筑。2层和2层以上按建筑物高度分为：小于或等于24m 者为多层建筑，大于 24m 者为高层建筑；大于 24m 的单层公共建筑不属于高层建筑。
（3）不论是居住建筑还是公共建筑，当建筑物高度超过 100m时，均为超高层建筑。
（1）居住建筑。
1～3层为低层建筑，4～6层为多层建筑，7～9层为中高层建筑，10层及10层以上为高层建筑。
（4）工业建筑（厂房）。
一般分为单层厂房、多层厂房、高层厂房及混合层数的厂房。其分类方法与公共建筑相同。
（二）按建筑物的高度（或层数）分类
（三）按建筑结构的材料分类
01
02
03
04
05
木结构建筑：
钢筋混凝土结构建筑：
混合结构建筑：
它是指采用两种或两种以上材料作为承重结构的建筑。其中，砖混结构建筑在大量性和多层民用建筑中应用最广泛。
砖（或石）结构建筑：
它是指以砖或石材作为承重结构的建筑。这种结构自重大，抗震性能差。
钢结构建筑：
它是指以型钢等钢材作为房屋承重骨架的建筑。钢结构强度高、自重轻、抗震性能好，塑性和韧性好，便于制作和安装，适宜在高层和大跨度建筑中采用。
（三）按建筑结构的材料分类
木结构建筑是指以木材作为房屋承重骨架的建筑。这种结构自重轻，防火性能差。
它是指整个结构系统的构件均采用钢筋混凝土材料的建筑。它具有坚固耐久、防火和可塑性强等优点，是我国目前房屋建筑中应用最为广泛的一种结构形式。
（四）按建筑规模和数量分类
（1）大量性建筑：
大量性建筑是指建筑规模不大，建筑数量较多的建筑，如一般居住建筑、中小学校、小型商店、诊所、食堂等。
（2）大型性建筑：
大型性建筑是指建筑规模宏大，建筑数量较少的建筑，如机场候机楼、大型体育馆、大型影剧场、大型展览馆等建筑。
（三）建筑结构的安全等级
（四）建筑物的分类、分级与建筑构造的关系
（一）建筑物的耐久等级
（二）建筑物的耐火等级
民用建筑的等级划分
建筑物耐久等级的指标是设计使用年限。设计使用年限的长短是根据建筑物的性质决定的。影响建筑寿命长短的主要因素是结构构件的选材和结构体系。
《民用建筑设计通则》（GB 50352—2005）对建筑物的设计使用年限做出了规定，如表2-1-1所示。
（一）建筑物的耐久等级
（二）建筑物的耐火等级
（1）9层和9层以下的居住建筑（包括底层带商业网点的住宅）和建筑高度不超过24m的其他民用建筑、建筑高度超过24m的单层公共建筑和地下、半地下建筑。耐火等级的确定，主要取决于建筑物的重要性，和其在使用中的火灾危险性，以及由建筑物的规模（主要指建筑物的层数）导致的一旦发生火灾时人员疏散及扑救火灾的难易程度上的差别。按《建筑设计防火规范》（GB 50016—2014）提出的划分方法，多层建筑物的耐火等级共分为四级，其构件的燃烧性能和耐火极限满足表2-1-2的规定。
（二）建筑物的耐火等级
（2）10层及10层以上的居住建筑（包括首层设置商业服务网点的住宅）和建筑高度超过24m的公共建筑。
高层民用建筑分为两类，主要依据建筑高度、建筑层数、建筑面积和建筑物的重要程度来划分。《建筑设计防火规范》（GB 50016—2014，2005年版）做了详细的规定。一类高层的耐火等级应为一级，二类高层应不低于二级，地下室应为一级。当建筑物的耐火等级确定之后，其构件的燃烧性能和耐火极限应满足表2-1-3的规定。
（三）建筑结构的安全等级
进行建筑结构设计时，应根据结构破坏可能产生的后果（危及人的生命、造成经济损失、产生社会影响等）的严重性，采用不同的安全等级。《建筑结构可靠度设计统一标准》（GB 50068—2018）规定建筑结构安全等级的划分应符合表2-1-4 的要求。
《住宅建筑规范》（GB 50368—2005）提出住宅结构的设计使用年限应不少于50 年，其安全等级不应低于二级。
（四）建筑物的分类、分级与建筑构造的关系
建筑物的类型不同、耐久年限和耐火等级的不同，都直接影响和决定着建筑构造方式的不同。例如，当建筑物的用途不同、高度和层数不同时，建筑物就会采用不同的结构体系和不同的结构材料建造，建筑物的抗震构造措施也会有明显的不同；建筑物的耐火等级不同时，就会相应地采用不同燃烧性能和耐火极限的建筑材料，其构造方法也就会有所差异。因此，我们可以说，建筑物的分类和分级及其相应的标准，是建筑设计从方案构思直至构造设计整个过程中非常重要的设计依据。
