建筑识图与构造
第一篇 识图的准备工作
单元一 制图的基本知识
单元二 投影的基本知识
单元三 形体的投影知识
单元四 剖面图与断面图
单元五 轴测投影图
单元五 轴测投影图

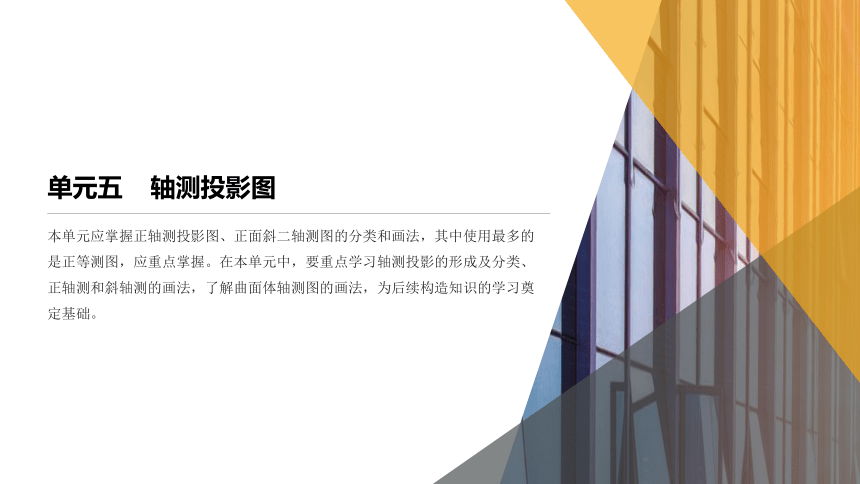

本单元应掌握正轴测投影图、正面斜二轴测图的分类和画法,其中使用最多的是正等测图,应重点掌握。在本单元中,要重点学习轴测投影的形成及分类、正轴测和斜轴测的画法,了解曲面体轴测图的画法,为后续构造知识的学习奠定基础。

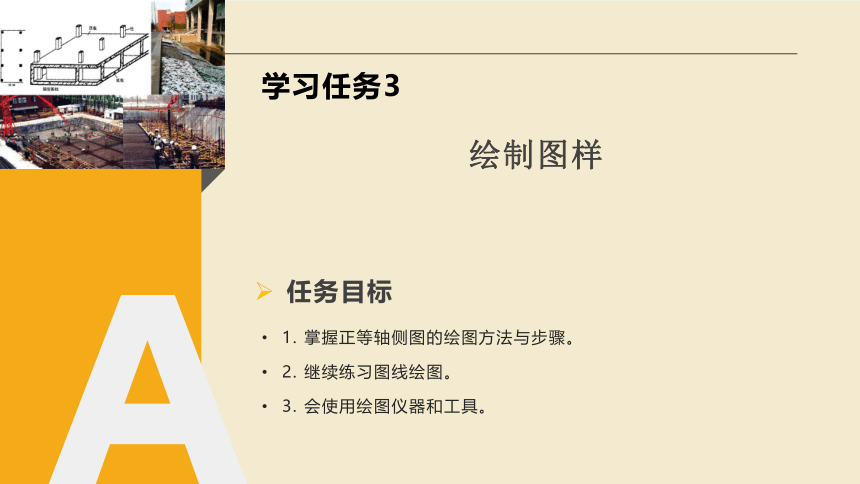

1. 掌握正等轴侧图的绘图方法与步骤。
2. 继续练习图线绘图。
3. 会使用绘图仪器和工具。
学习任务3
任务目标
绘制图样
任务主题
1. 正等轴测图的绘制

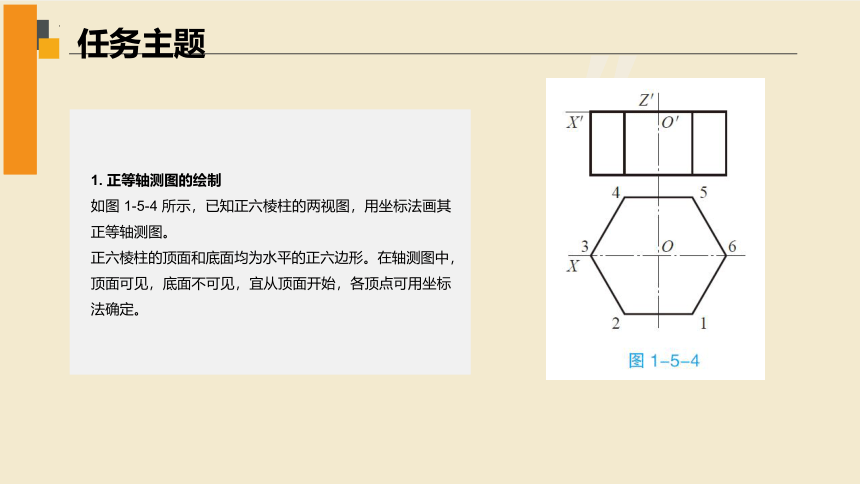

如图 1-5-4 所示,已知正六棱柱的两视图,用坐标法画其正等轴测图。
正六棱柱的顶面和底面均为水平的正六边形。在轴测图中,顶面可见,底面不可见,宜从顶面开始,各顶点可用坐标法确定。
任务主题
2. 用切割法画出其正等测图

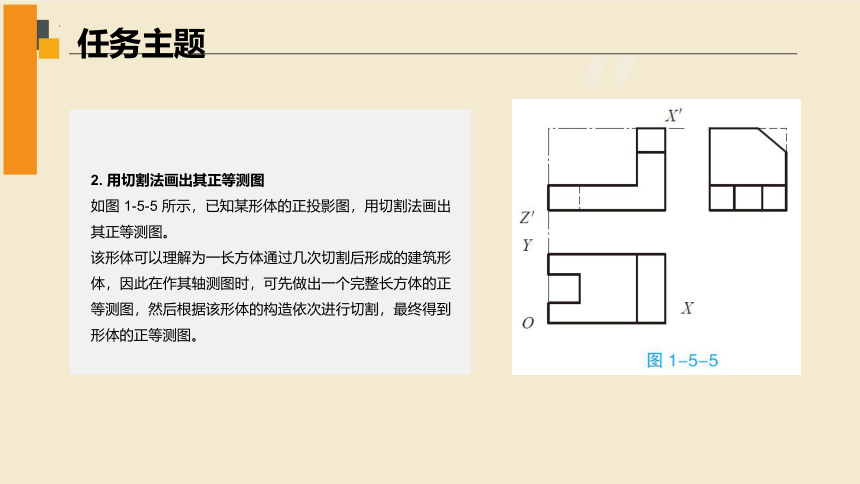

如图 1-5-5 所示,已知某形体的正投影图,用切割法画出其正等测图。
该形体可以理解为一长方体通过几次切割后形成的建筑形体,因此在作其轴测图时,可先做出一个完整长方体的正等测图,然后根据该形体的构造依次进行切割,最终得到形体的正等测图。

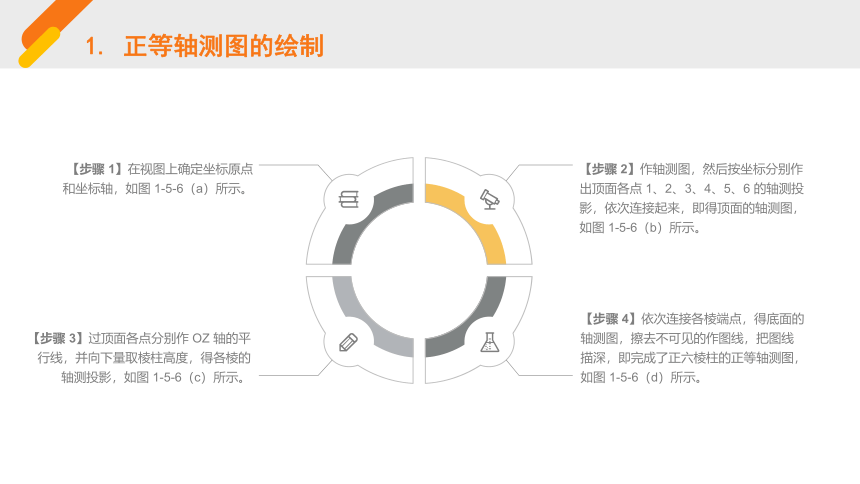

【步骤 2】作轴测图,然后按坐标分别作出顶面各点 1、2、3、4、5、6 的轴测投影,依次连接起来,即得顶面的轴测图,如图 1-5-6(b)所示。
【步骤 4】依次连接各棱端点,得底面的轴测图,擦去不可见的作图线,把图线描深,即完成了正六棱柱的正等轴测图,如图 1-5-6(d)所示。
【步骤 1】在视图上确定坐标原点和坐标轴,如图 1-5-6(a)所示。
【步骤 3】过顶面各点分别作 OZ 轴的平行线,并向下量取棱柱高度,得各棱的轴测投影,如图 1-5-6(c)所示。
1. 正等轴测图的绘制
1. 正等轴测图的绘制
【步骤 1】
根据形体的构造特点,复原该形体为一个完整的长方体,然后选定坐标原点和坐标轴,如图1-5-7(a)所示。
【步骤3】
在长方体上切割掉一个较小的长方体,形成一个L 形形体的正等测图,如图1-5-7(c)所示。
【步骤5】
擦去不可见的作图线,把图线描深,即完成该形体的正等测图,如图1-5-7(f)所示。
【步骤 2】
画出正等测坐标轴,做出完整长方体的正等测图,如图 1-5-7(b)所示。
【步骤4】
在L 形形体的左侧较高部分在切掉一个三角形,然后再在右侧较低部分中部切掉一个小长方体,即可得到形体的正等测图,如图1-5-7(d、e)所示。
2. 用切割法画出其正等测图
2. 用切割法画出其正等测图
1. 掌握斜轴侧图的绘图方法与步骤。
2. 继续练习图线绘图。
3. 会使用绘图仪器和工具。
学习任务4
任务目标
绘制斜轴测图
已知某棱台的正投影图,如图 1-5-8 所示,画出其斜二测图。
此棱台顶面和底面均为水平面,可采用端面法分别作出顶面和底面的斜二测图,连接棱线就可以得出棱台的轴测图。
任务主题
当空间形体的正面平行于正平面,而正平面作为轴测投影面时,所得到的斜轴测图称为正面斜二轴测图;当空间形体的底面平行于水平面,而且以水平面作为轴测投影面,所得到的斜轴测图称为水平面斜二轴测图。
正面斜二轴测图的正面反映实形,一般是 XOZ 坐标平面平行于轴测投影图。如图1-5-9(a)所示,轴间角∠XOZ=90°,轴向伸缩系数 p = r = 1;OY 轴与水平线成 45°夹角,轴间角∠ XOY=∠ YOZ=135°,投射方向可左可右,其轴向伸缩系数一般多取q=0.5。画图时,规定把 OZ 轴画成铅垂位置,因而OY轴与水平线成45°,可直接用45°三角板作图,如图1-5-9(b)所示。
1. 斜轴测图
A
B
平面体斜二轴测图的画法与正等轴测图的画法基本上相同,也可用坐标法、端面法、切割法、叠加法等方法。
正面斜轴测图的形成和轴测轴的画法如图 1-5-10 所示。
(1)平面体斜二轴测图的画法。
(2)正面斜轴测图的形成。
2. 斜二轴测图的画法
2. 斜二轴测图的画法
由于空间形体的立面平行于轴测投影面,而轴测投影面又是正平面,因而空间形体的坐标轴 OX和OZ平行于轴测投影面,其轴测投影不发生变形,即p=r=1,轴间角等于90°。
坐标轴OY是与轴测投影面垂直的,由于投影线倾斜于投影面,因而 OY 轴的投影也是倾斜的,O1Y1与 O1X1的夹角,一般取45°,变形系数q= 0.5,轴测轴 O1Y1方向,作图时可根据需要选择图1-5-10两种中的任一种。
【步骤 1】
画出轴测轴,如图 1-5-13 所示。
【步骤 2】
做出底面的轴测投影,在 OX 轴上按 1 : 1 截取,在 OY 轴上按 1 : 2 截取,如图 1-5-11 所示。
【步骤3】
在OZ 轴上量取正四棱台的高度h,作出顶面的轴测投影,如图1-5-12所示。
【步骤4】
依次连接顶面与底面对应的各点,得侧面的轴测投影,擦去不可见的图线,把图线描深,即得到的正四棱台的斜二测图,如图1-5-13 所示。
任务实施
任务实施
