建筑识图与构造
第二篇 民用建筑构件识图
单元一 民用建筑构造概述
单元二 基础与基础图识读
单元三 墙体
单元四 楼（地）面
单元五 楼梯
单元六 门窗识图
单元七 屋顶
单元三 墙体
墙体是建筑物的重要组成部分，根据受力特点、使用材料、构造方式等，墙体有很多种类。不同结构体系中的墙体构造方式和装修方式也不尽相同。
通过这个单元的学习，要求大家熟悉墙体的分类及不同墙体的构造要求，同时要熟练掌握墙身节点详图的内容及识读方法。
1. 掌握砖墙的细部构造。
2. 掌握砖墙的材料。
3. 掌握砖墙的砌筑原则和砌筑方式。
学习任务2
任务目标
砖墙构造及识读
砖墙的材料
1. 砖
砖的种类较多，按制作工艺分为烧结砖和非烧结砖；按孔洞率又可以分为普通砖、多孔砖和空心砖。
普通黏土实心砖是我国传统的墙体材料，标准黏土砖的规格为 240mm×115mm×53mm，加上砌筑时的灰缝尺寸10mm，形成 4 : 2 : 1的尺度关系，如图2-3-7所示。砌筑 1m3的砖砌体需要512块标准砖。标准砖的强度等级有五个：MU30、MU25、MU20、MU15、MU10、MU7.5，砌墙用砖的强度等级一般为 MU7.5 和 MU10。

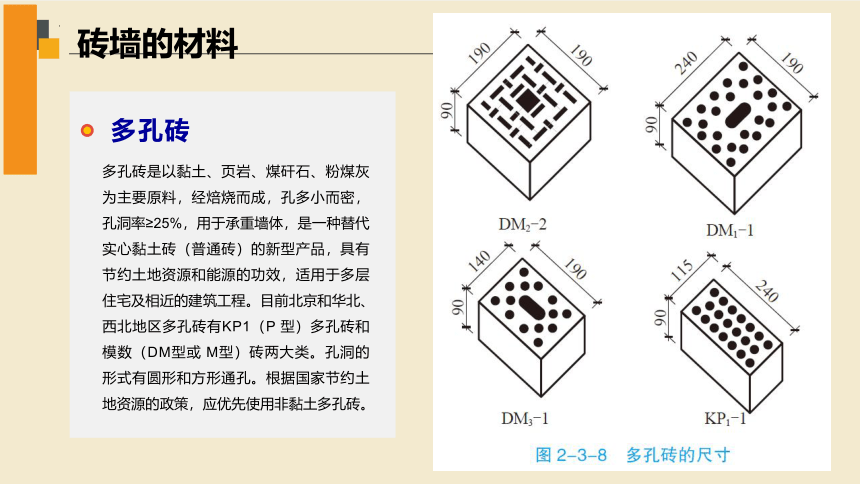

多孔砖
多孔砖是以黏土、页岩、煤矸石、粉煤灰为主要原料，经焙烧而成，孔多小而密，孔洞率≥25%，用于承重墙体，是一种替代实心黏土砖（普通砖）的新型产品，具有节约土地资源和能源的功效，适用于多层住宅及相近的建筑工程。目前北京和华北、西北地区多孔砖有KP1（P 型）多孔砖和模数（DM型或 M型）砖两大类。孔洞的形式有圆形和方形通孔。根据国家节约土地资源的政策，应优先使用非黏土多孔砖。
砖墙的材料
砂浆的作用是黏结砌块、填实缝隙、传递荷载。砂浆按其成分有水泥砂浆、石灰砂浆和混合砂浆等。用在地面以下的砂浆只能选用水泥砂浆。砂浆的强度等级有M15、M10、M7.5、M5、M2.5、M1、M0.4 七个等级。
（1）石灰砂浆由石灰膏、砂加水拌和而成，属于气硬性材料。这种砂浆强度不高、和易性好，用在砌筑次要的、临时的、简易的民用建筑中地面以上的砌体。
（2）水泥砂浆由水泥、砂加水拌和而成，属于水硬性材料。这种砂浆强度较高、保水性好，用在砌筑潮湿环境下的砌体、地下工程等。
（3）混合砂浆由水泥、石灰膏、砂和水拌和而成。混合砂浆的强度较高、和易性好、保水性好，多用在砌筑地面以上的砌体。
2. 砂浆
A
B
组砌方式是指块材在砌体中的排列方式。把长边方向垂直于墙面砌筑的砖称为丁砖，把长边方向平行于墙面砌筑的砖称为顺砖。上、下两皮砖之间的缝隙为水平缝，左、右两块砖之间的缝隙为竖缝。灰缝的尺寸为 10±2mm。
组砌方式不仅会影响到砌体结构的强度、稳定性和整体性，还会影响到清水墙的
美观。因而在组砌时应该遵循横平竖直、砂浆饱满、错缝搭接、避免通缝的原则，以保证墙体的安全。上、下皮砖的搭接长度最少为 1/4 砖。
组砌方式
组砌方式
砖墙的组砌方式

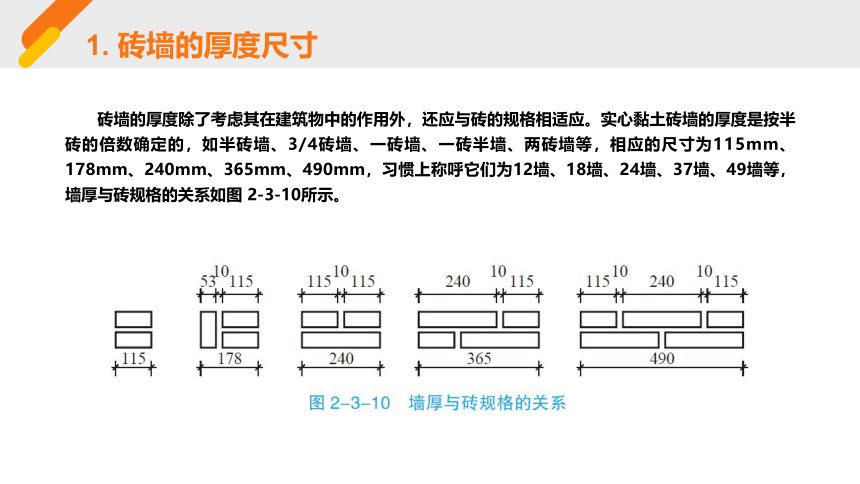

砖墙的厚度除了考虑其在建筑物中的作用外，还应与砖的规格相适应。实心黏土砖墙的厚度是按半砖的倍数确定的，如半砖墙、3/4砖墙、一砖墙、一砖半墙、两砖墙等，相应的尺寸为115mm、178mm、240mm、365mm、490mm，习惯上称呼它们为12墙、18墙、24墙、37墙、49墙等，墙厚与砖规格的关系如图 2-3-10所示。
1. 砖墙的厚度尺寸
分为实体砖墙、空斗墙和复合墙的砌筑。

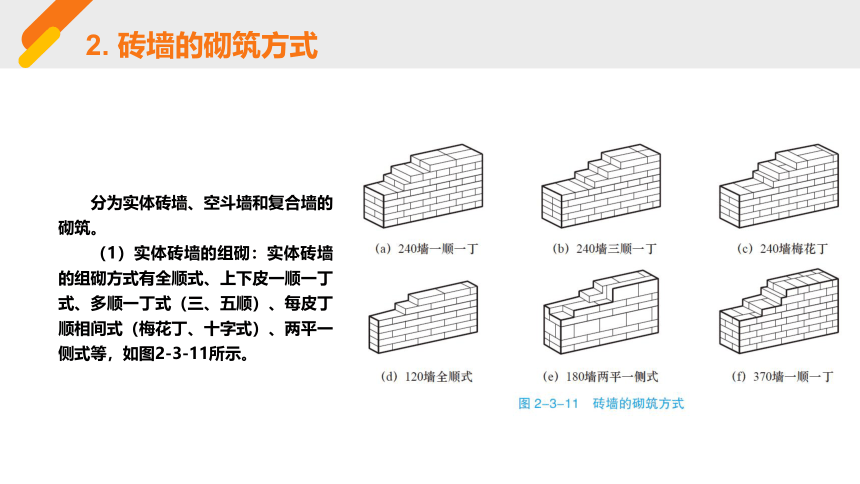

（1）实体砖墙的组砌：实体砖墙的组砌方式有全顺式、上下皮一顺一丁式、多顺一丁式（三、五顺）、每皮丁顺相间式（梅花丁、十字式）、两平一侧式等，如图2-3-11所示。
2. 砖墙的砌筑方式

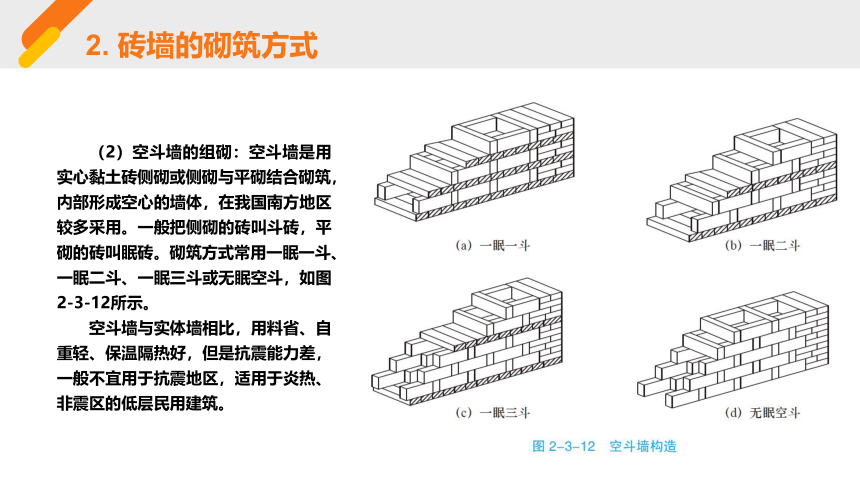

（2）空斗墙的组砌：空斗墙是用实心黏土砖侧砌或侧砌与平砌结合砌筑，内部形成空心的墙体，在我国南方地区较多采用。一般把侧砌的砖叫斗砖，平砌的砖叫眠砖。砌筑方式常用一眠一斗、一眠二斗、一眠三斗或无眠空斗，如图2-3-12所示。
空斗墙与实体墙相比，用料省、自重轻、保温隔热好，但是抗震能力差，一般不宜用于抗震地区，适用于炎热、非震区的低层民用建筑。
2. 砖墙的砌筑方式

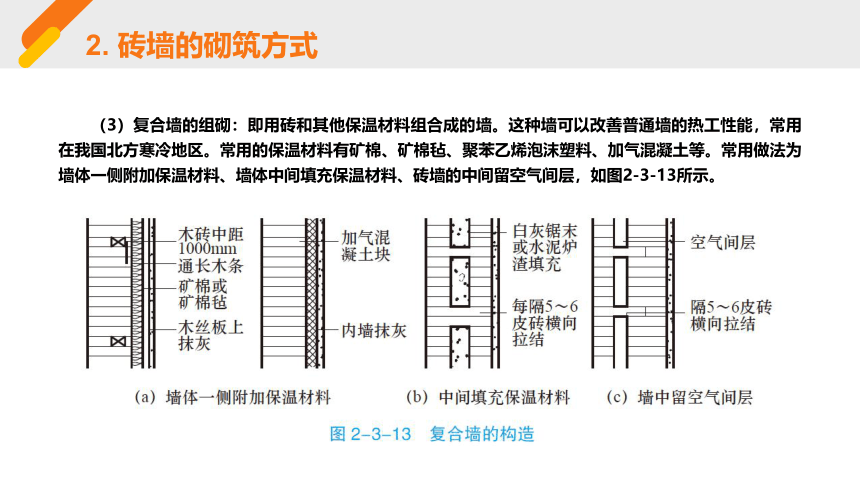

（3）复合墙的组砌：即用砖和其他保温材料组合成的墙。这种墙可以改善普通墙的热工性能，常用在我国北方寒冷地区。常用的保温材料有矿棉、矿棉毡、聚苯乙烯泡沫塑料、加气混凝土等。常用做法为墙体一侧附加保温材料、墙体中间填充保温材料、砖墙的中间留空气间层，如图2-3-13所示。
2. 砖墙的砌筑方式
（一）勒脚
勒脚是指外墙墙身下部位中室外地面与室内地面之间的这段墙体。地表水和地下水的毛细作用所形成的土壤潮气会造成对勒脚部位的侵蚀，地潮沿墙身不断上升，冬季也易形成冻融破坏。
（三）墙身防潮层
墙身防潮是在墙脚铺设防潮层，作用是防止土壤中的水分由于毛细作用上升使建筑物墙身受潮，提高建筑物的耐久性，保持室内干燥、卫生。墙身防潮层应在所有的内外墙中连续设置。按构造形式不同分为水平防潮层和垂直防潮层两种。
（五）墙裙
室内墙面有防潮、防水、防污染、防碰撞等要求时， 应设置墙裙， 高度为1200～1800mm。墙裙材料有水泥砂浆、油漆、涂料、釉面砖、大理石、花岗石、胶合板等。
（二）散水与明沟
散水指的是靠近勒脚下部，在外墙四周将地面做成的向外倾斜的排水坡面；明沟是靠近勒脚下部，在建筑物四周设置的排水沟，将水有组织的导向集水井，然后流入排水系统。房屋四周的明沟或散水任做一种，一般雨水较多的南方地区多做明沟，干燥少雨的北方地区多做散水。
（四）踢脚
踢脚是外墙内侧或内墙两侧的下部与室内地坪交接处的构造，作用是防止扫地时污染墙面。踢脚的高度一般为80～150mm。常用的材料有水泥砂浆、水磨石、木材、缸砖、油漆花岗石、大理石等。材料选用时一般应与地面材料一致。
（六）防火墙的构造
为减少火灾的发生或防止其继续扩大，除设计时考虑防火分区的分隔、选用难燃
烧或不燃烧材料制作构件、增加消防设施等，在墙体构造上，还应考虑设置防火墙。
普通砖墙细部构造
（七）门窗过梁
过梁是指设置在门窗洞口上部的横梁，用来承受洞口上部墙体传来的荷载，并传给窗间墙。按照过梁采用的材料和构造分，常用的有砖拱过梁、钢筋砖过梁等砖砌过梁以及钢筋混凝土过梁。
（九）壁柱和门垛
当墙身承受集中荷载、开洞以及地震作用等因素的影响，致使墙体稳定性有所降低时，需要对墙体采取加固措施。通常采用带壁柱墙和门垛，作用是提高墙体的刚度和稳定性。带壁柱墙是指沿墙长度方向隔一定距离将墙体局部加厚形成墙面带垛地加劲墙体。
（十一）构造柱
混凝土构造柱是在多层砌体房屋墙体规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱，通常称为混凝土构造柱，简称构造柱。
（八）窗台
窗台是窗洞下部的构造，根据窗户安装的位置可分为外窗台和内窗台。外窗台是为了防止在窗洞底部积水，并流向室内。内窗台则是为了排除窗上凝结水。当墙很薄，窗框沿墙内缘安装时，可不设内窗台。
（十）圈梁
圈梁的作用是加强房屋的空间刚度和整体性，减少由于基础的不均匀沉降、振动荷载而引起墙身开裂，并与构造柱一起形成骨架，提高抗震能力。在抗震设防地区，设置圈梁是减轻震害的重要构造措施。
普通砖墙细部构造
勒脚常用的构造做法
（1）采用20 ～ 30mm 厚1 : 3 水泥砂浆抹面，或用水刷石、斩假石抹面。
（2）采用天然石材或人工石材贴面，如花岗石板、水磨石板、面砖等。
（3）采用强度高、耐久性和防水性好的材料砌筑，如条石、混凝土等。
（1）散水的宽度：
应根据土壤性质、气候条件、建筑物的高度和屋面排水形式确定，一般为600 ～ 1000mm，并要求比无组织排水屋顶檐口宽200mm 左右。
（2）散水的坡度：
坡度一般为3% ～ 5%。
（3）散水的设缝：
在构造上要求散水与勒脚或墙体连接处设伸缩缝。散水沿长度方向宜设分格缝，缝内填塞沥青类材料，表面用油膏嵌缝，以防渗水。
（4）散水的面层材料：
常用的有细石混凝土、混凝土、水泥砂浆、卵石、块石、花岗石等；垫层多用3 : 7 灰土或卵石灌M2.5 混合砂浆。
散水的做法应满足以下要求：
防潮层分为水平防潮层和垂直防潮层，位置如图2-3-17 所示。
室内垫层为混凝土等密实材料时， 设在垫层范围内， 一般低于室内地坪60mm处。
室内垫层为三合土或碎石灌浆等透水性材料时，设在平齐或高于室内地坪60mm。
内墙面两侧出现高差或室内地面低于室外地面时，应在高、低两个墙脚处分别设一道水平防潮层，还应在土壤一侧设置垂直防潮层。
1. 防潮层的位置
（1）水平防潮层的做法。
（2）垂直防潮层的做法：当室内地坪出现高差或室内地坪低于室外地坪时，除了在相应位置设置水平防潮层外，还应在两道水平防潮层之间靠土壤的垂直墙面上做垂直防潮层。具体做法是：在垂直墙面上先用20mm厚1:2.5水泥砂浆找平，再外刷冷底子油一道、热沥青两道。或用防水砂浆、防水涂料涂抹。
2. 防潮层的做法
防潮层的做法分为水平防潮层的做法和垂直防潮层的做法。
这种做法构造简单，而且克服了油毡防潮层的不足，但砂浆属于脆性材料，易开裂，故不宜用于结构变形较大或地基可能产生不均匀沉降的建筑。
具体做法是抹一层20mm 厚的1:3 水泥砂浆加5% 防水粉拌和而成的防水砂浆。另一种做法是用防水砂浆砌筑4 ～ 6皮砖。
①油毡防潮层：
在防潮层部位先抹20mm 厚砂浆找平层，然后干铺油毡一层或用热沥青粘贴油毡一层。油毡的宽度应与墙厚一致，或稍大一些，油毡沿长度铺设，搭接长度≥ 100mm。
③细石混凝土防潮层：
即在防潮层位置浇筑60mm 厚与墙等宽的细石混凝土防潮带，内配3φ6 或3φ8 的钢筋。设有地圈梁的可以以地圈梁代替墙身水平防潮层。
②防水砂浆防潮层：
（1）水平防潮层的做法。
防火墙应直接设置在基础上或钢筋混凝土的框架上。
防火墙中心距天窗端面的水平距离小于4m，且天窗端面为燃烧体时，应采取防止火势蔓延的设施。
建筑物的外墙如为难燃烧体时，防火墙应突出难燃烧体墙的外表面40cm；防火带的宽度，从防火墙中心线起每侧不应小于 2m。
建筑物内的防火墙不应设在转角处。如设在转角附近，内转角两侧上的门窗洞口之间最近的水平距离不应小于4m。紧靠防火墙两侧的门窗洞口之间最近的水平距离不应小于2m，如装有耐火极限不低于0.9h 的非燃烧体固定窗扇的采光窗（包括转角墙上的窗洞），可不受距离的限制。
防火墙内不应设置排气道，民用建筑如必须设置时，其两侧的墙身截面厚度均不应小于12cm。防火墙上不应开门窗洞口，如必须开设时，应采用甲级防火门窗，并且能自行关闭。
内容一
内容二
内容三
内容四
内容五
防火墙的作用是截断火灾区域，防止火灾蔓延。按现行建筑防火规范规定，防火墙的构造应满足以下要求：
按照过梁采用的材料和构造分，常用的有砖拱过梁、钢筋砖过梁等砖砌过梁以及钢筋混凝土过梁。
1. 砖拱过梁
砖拱过梁有平拱、弧拱和半圆拱三种，如图2-3-23 所示，工程中多用平拱。砖砌平拱过梁是将砖竖立侧砌而成，砖应为单数并对称于中心向两边倾斜。灰缝呈上宽（不大于15mm）下窄（不小于5mm）的楔形。过梁宽度与墙厚相同，竖立砌筑部分的高度不小于240mm，过梁计算高度范围的砂浆强度等级不宜低于M5，过梁跨度不应超过1.2m。
砖拱过梁节约钢材和水泥，造价低。但施工麻烦，整体性差，不宜用于上部有集中荷载、有较大振动荷载或可能产生不均匀沉降的建筑。
按照过梁采用的材料和构造分，常用的有砖拱过梁、钢筋砖过梁等砖砌过梁以及钢筋混凝土过梁。
2. 钢筋砖过梁
钢筋砖过梁是在过梁底面设置30mm厚1:3水泥砂浆层，砂浆层内设置过梁受拉钢筋，钢筋直径不小于5mm，间距不大于120mm，钢筋伸入洞边砌体内的长度不小于240mm，且端部做60mm高的垂直弯钩。钢筋砖过梁的高度应经计算确定，一般不少于5皮砖，且不少于洞口跨度的1/5。砂浆层以上砌体的砌筑方法与普通砌体相同，在过梁计算范围内砂浆强度等级不低于M5。钢筋砖过梁的跨度宜小于等于1.5m，不应超过2m。如图2-3-24所示。
按照过梁采用的材料和构造分，常用的有砖拱过梁、钢筋砖过梁等砖砌过梁以及钢筋混凝土过梁。
3. 钢筋混凝土过梁
当门窗洞口的跨度超过2m，或有较大振动荷载和可能产生不均匀沉降的房屋，应采用钢筋混凝土过梁。钢筋混凝土过梁有现浇和预制两种，它坚固耐久、施工方便，目前被广泛采用。
钢筋混凝土过梁一般不受跨度的限制，过梁宽度一般同墙厚，高度与砖的皮数相适应，常为120mm、180mm、240mm，两端伸入墙内不小于240mm。
钢筋混凝土过梁的截面形状有矩形和L 形。矩形截面多用于内墙和外混水墙中，L形分为小挑口和大挑口断面，多用于外墙洞口的外侧。如果是考虑保温要求，也可以放在外墙内侧，此时应注意L 口朝向室外，如图2-3-25、图2-3-26 所示。过梁的选用应根据墙厚度确定过梁数量，根据洞口确定过梁型号。
窗台
窗台高度为900～1000mm，窗台高度低于800mm（住宅窗台低于900mm）应采取防护措施。窗台的净高或防护栏杆的高度均应从施工完成面起计算。窗台底面檐口处常做成锐角形或半圆凹槽，叫作滴水，以防雨水影响窗下墙体，污染墙面。
（1）外窗台：外窗台一般低于内窗台面，并应形成5% 的外倾斜坡度，以利于排水。外窗台的构造有悬挑窗台和不悬挑窗台两种，如图2-3-27所示。
（2）内窗台：内窗台一般为水平放置，通常结合室内装修做成水泥砂浆抹灰、木板或贴面砖等多种饰面形式。为便于安装暖气片，窗台下应预留凹龛。
圈梁有钢筋混凝土圈梁和钢筋砖圈梁两种。钢筋砖圈梁的高为4～6皮砖，在圈梁的底部和顶部的灰缝内铺设钢筋，钢筋不宜少于66，水平间距不宜大于120mm，砂浆强度不宜低于M5。现浇钢筋混凝土圈梁是主导做法，如图2-3-31所示。
1.圈梁的类型
砖墙细节
现浇钢筋混凝土圈梁在墙身上的位置应考虑充分发挥作用并满足最小断面尺寸，一般有板底圈梁（圈梁位于屋盖、楼盖结构层下面）和板平圈梁（圈梁顶面与屋盖、楼盖结构层相平）两种放置方式，如图2-3-32 所示。
2.圈梁在墙中的位置
砖墙细节
根据抗震规范对多层砌体结构的抗震构造要求，多层普通砖、多孔砖房屋的现浇钢筋混凝土圈梁设置位置应符合下列要求（表2-3-1）。
3.圈梁的设置原则
砖墙细节
（1）圈梁宜连续地设在同一水平面上，并形成封闭状；当圈梁被门窗洞口截断时，应在洞口上部增设相同截面的附加圈梁。附加圈梁与圈梁的搭接长度不应小于其中到中垂直间距的2倍，且不得小于1m。
（2）纵横墙交接处的圈梁应有可靠的连接。刚弹性和弹性方案房屋，圈梁应与屋架、大梁等构件可靠连接。
（3）钢筋混凝土圈梁的宽度宜与墙厚相同，当墙厚h ≥ 240mm 时，其宽度不宜小于2h/3。圈梁高度不应小于120mm。纵向钢筋不应少于4φ10，绑扎接头的搭接长度按受拉钢筋考虑，箍筋间距不应大于300mm。
（4）圈梁兼作过梁时，过梁部分的钢筋应按计算用量另行增配。
4. 圈梁的构造要求
构造柱
1. 构造柱的设置部位
构造柱设置部位，一般情况下应符合表2-3-3 的要求。
构造柱
2. 多层普通砖、多孔砖房屋的构造柱应符合下列要求
（1）构造柱最小截面可采用240mm×180mm，纵向钢筋宜采用4φ12，箍筋间距不宜大于250mm，且在柱上、下端宜适当加密；7 度时超过六层、8 度时超过五层和9 度时，构造柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm；房屋四角的构造柱可适当加大截面及配筋。
（2）构造柱与墙连接处应砌成马牙槎，并应沿墙高每隔500mm 设2φ6 拉结钢筋，每边伸入墙内不宜小于1m。
（3）构造柱与圈梁连接处，构造柱的纵筋应穿过圈梁，保证构造柱纵筋上下贯通。
（4）构造柱可不单独设置基础，但应伸入室外地面下500mm，或与埋深小于500mm 的基础圈梁相连。
烧结多孔砖的细部构造
烧结多孔砖的尺寸与普通砖相似，只是高度符合模数数列的要求。墙身细部构造可参考普通砖墙细部构造要求。烧结多孔砖墙的墙身节点详图如图2-3-38、图2-3-39、图2-3-40 所示。
烧结多孔砖的细部构造
