通过本单元的学习，掌握基本体、组合体的三面投影图的概念和投影特征，掌握基本体、组合体的三面投影图的概念和投影特征，掌握基本体、组合体三面投影图的方法和步骤，熟悉线面分析、形体分析的方法，会阅读基本体三面投影图，会用形体分析法阅读和绘制基本体三面投影图，会阅读组合体三面投影图，会用形体分析法阅读和绘制组合体三面投影图。

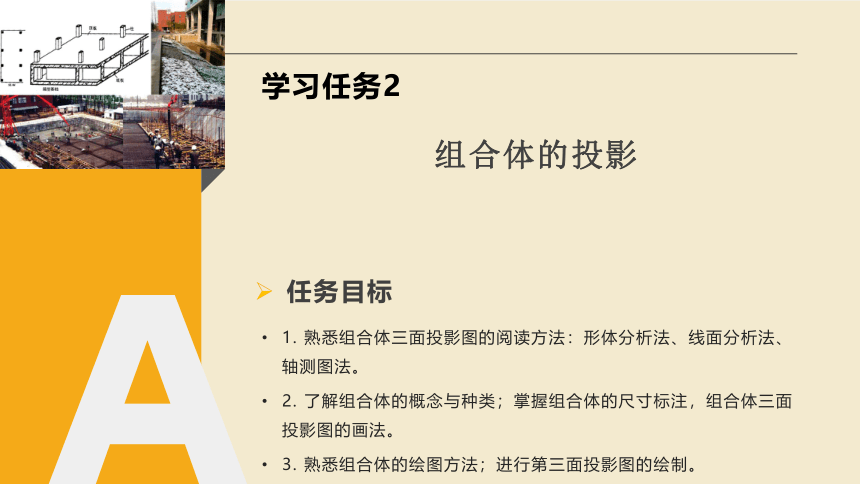

1. 熟悉组合体三面投影图的阅读方法：形体分析法、线面分析法、轴测图法。
2. 了解组合体的概念与种类；掌握组合体的尺寸标注，组合体三面投影图的画法。
3. 熟悉组合体的绘图方法；进行第三面投影图的绘制。
学习任务2
任务目标
组合体的投影
组合体与组合方式
组合体

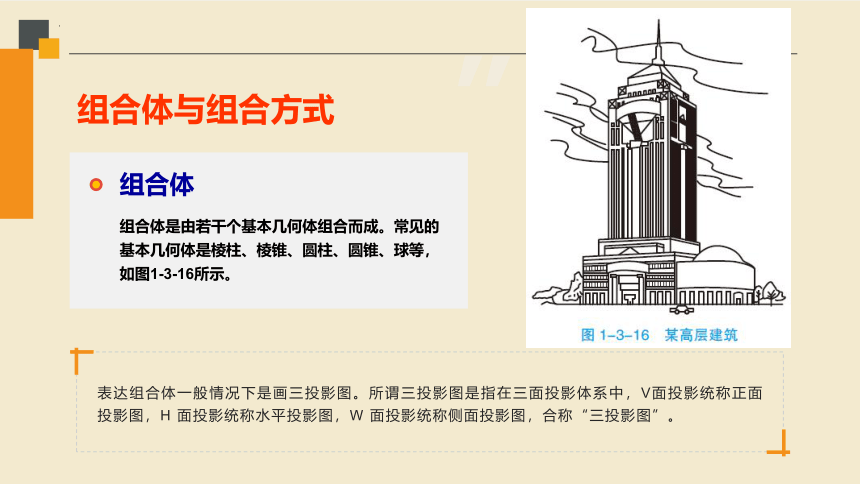

组合体是由若干个基本几何体组合而成。常见的基本几何体是棱柱、棱锥、圆柱、圆锥、球等，如图1-3-16所示。
表达组合体一般情况下是画三投影图。所谓三投影图是指在三面投影体系中，V面投影统称正面投影图，H 面投影统称水平投影图，W 面投影统称侧面投影图，合称“三投影图”。
组合体的组合方式

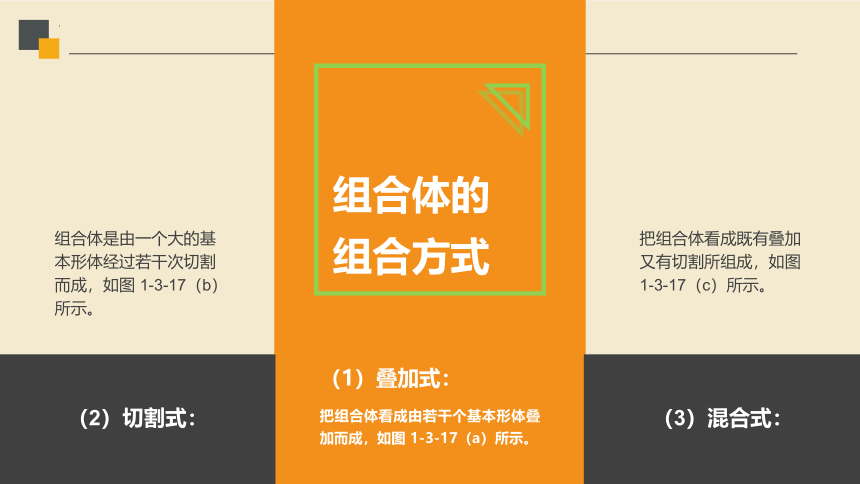

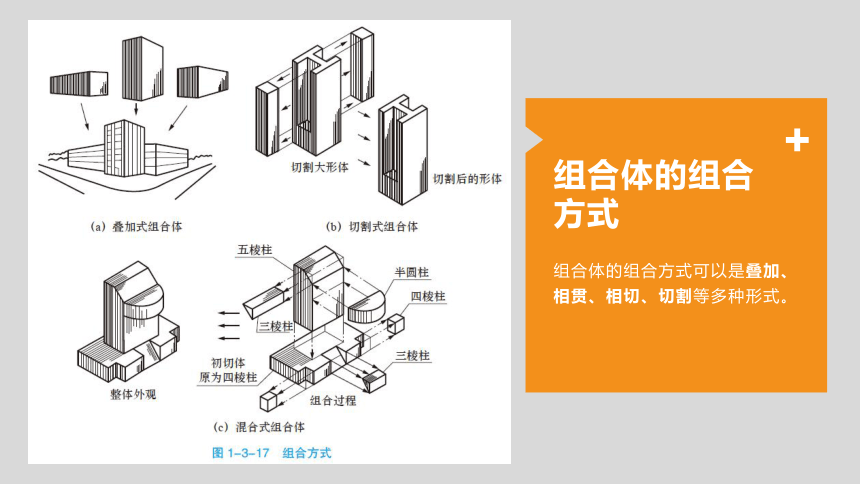

组合体的组合方式可以是叠加、相贯、相切、切割等多种形式。
（2）切割式：
（1）叠加式：
把组合体看成由若干个基本形体叠加而成，如图 1-3-17（a）所示。
组合体的组合方式
（3）混合式：
组合体是由一个大的基本形体经过若干次切割而成，如图 1-3-17（b）
所示。
把组合体看成既有叠加又有切割所组成，如图 1-3-17（c）所示。
组合体

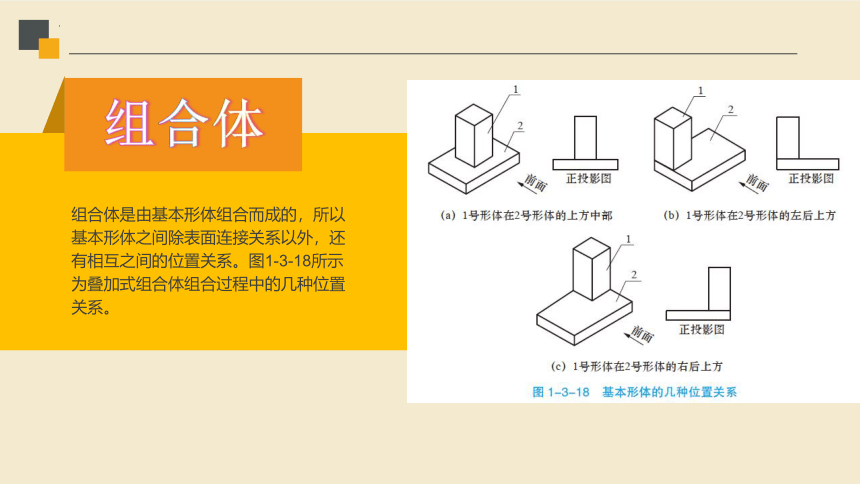

组合体是由基本形体组合而成的，所以基本形体之间除表面连接关系以外，还有相互之间的位置关系。图1-3-18所示为叠加式组合体组合过程中的几种位置关系。
组合体读图方法

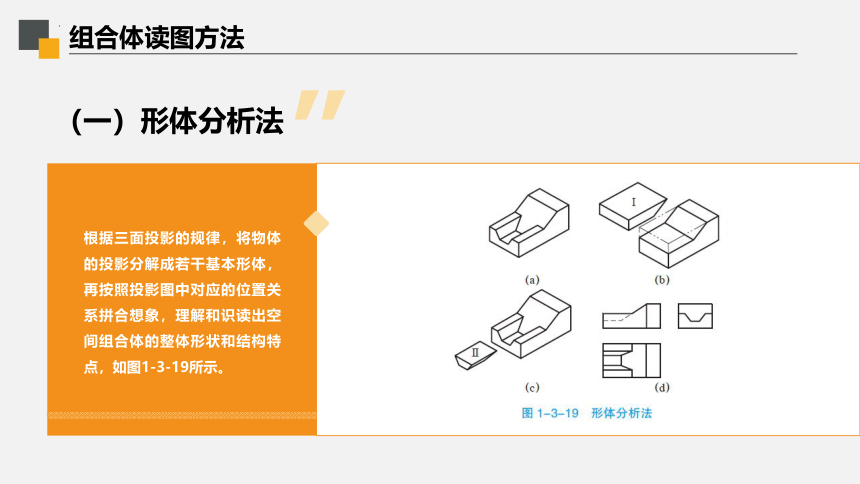

根据三面投影的规律，将物体的投影分解成若干基本形体，再按照投影图中对应的位置关系拼合想象，理解和识读出空间组合体的整体形状和结构特点，如图1-3-19所示。
（一）形体分析法
如图1-3-20 所示为房屋的简化模型。
（二）线面分析法
当投影不易区分，以及投影图形复杂，难以分解成基本立体时，可以使用线面分析法。线面分析法是运用各种位置平面和直线的投影特性，逐一分析投影中图线及线框的含义，再构思想象线、面所围成的空间形体。一般情况下，投影图中的一条线（直线或者曲线），可能是某一面的积聚投影线；可能是两个面（可能是平面，也可能是曲面）的交线（也可能是截交线或者相贯线）；或者是曲面立体的轮廓素线。结合三面投影予以确定。投影图的一个线框，可能是某一平面的实形投影，也可能是某一平面的类似投影，还可能是形体上的孔、洞，个别情况下是圆锥曲面或球面。同样结合三面投影予以确定。综合想象和构思投影图中所有线、线框的空间位置，拼合想象，完成投影图的识读。如图1-3-21 所示。
组合体的尺寸标注
组合体的投影图已经清楚地表达了空间形体各部位的形状，但其实际大小仍需要用尺寸标注的方法予以表达，否则达不到满足工程实际的需要。工程图样中的尺寸，根据其功能作用可分为：
定形尺寸
定位尺寸
总体尺寸
用于确定组合体中各基本形体自身大小的尺寸。
用于确定组合体中各基本形体之间相互位置的尺寸。
确定组合体总长、总宽、总高的外包尺寸。
组合体的尺寸标注
尺寸基准
在量取尺寸时，必然有一个出发的基准。如果一个方向上有多重尺寸，那么，从一个侧面或一条棱线开始量取，尺寸控制最为准确，误差最小。这个侧面，或这条棱线，也可以选择对称线（轴线），称为定位基准。尺寸标注，也应从这里开始，作为实际量取使用的尺寸基准。
尺寸标注的原则
尺寸标注要齐全、完整，不得有遗漏，但也要清晰，便于识读。尽量标注在图形轮廓之外，小尺寸在里，大尺寸在外，总体尺寸在最外边。不论绘图使用什么样的比例，尺寸数字必须标注真实大小，如没有特别说明，尺寸单位一律为毫米，无须注明。
组合体投影图读图
1. 联系各个投影想象（图1-3-22）
组合体投影图读图
2. 注意找出特征投影（图1-3-23）
组合体投影图读图
3. 明确投影图中直线和线框的意义（图1-3-24）
1. 掌握组合体绘图的绘图方法与步骤。
2. 掌握组合体投影识图方法。
3. 会使用绘图仪器和工具。
学习任务3
任务目标
绘制组合体投影
任务主题
组合体投影图的读图。
形体分析
如图1-3-25所示，肋板式杯形基础，可看作由底板、杯口和肋板组成。底板为四棱柱，杯口为四棱柱中挖切一倒置的四棱台，肋板为六块切面四棱柱。各基本体以叠加为主，局部切割。杯口在底板的中央，六块肋板紧附其上，肋板的外侧端面分别与底板的外侧面对齐，其中四块肋板的侧面又与杯口的侧端面共面，左右两块肋板分别在杯口左右侧面的中央。
任务主题
组合体投影图的读图。
投影图的确定
形体的摆放位置一般应重心平稳，最好符合制作或装配时的工作位置，在各投影面上的投影应尽量反映表面实形。并尽量减少虚线。而在一组投影图中，正面投影常为主要的投影，应使绘制的正面投影反映形体的主要形状特征，图示的肋式杯形基础，A 向最能反映各组成部分的方位特点，可作为正面投影图的投影方向。经过比较，确定形体的放置位置和投影方向，还要考虑确定投影图数量。在保证完整、清楚地表达形体形状结构的前提下，尽可能减少画图和读图的工作量。如图示肋式杯形基础，四个侧面都有肋板分布，所以需要画出正面、水平面、侧面三个投影才能完整表达。
3. 画组合体三面投影图的步骤（图1-3-26）
01
02
03
04
05
（1）确定比例。
（3）画底图。
（5）加深。
按规定的线形、线宽在底图上逐一加深。一般从上而下，使用丁字尺、三角板和圆规。加深顺序是：先曲线，后直线；先水平线后铅垂线，然后再加深斜线。最后标注尺寸，书写文字。
（2）布图。
留出足够后续标注尺寸的空间，以简单基准线定出各投影图的位置和范围。如对称中心线、长度或高度方向最大轮廓线等。
（4）检查修正。
检查底稿，纠正错误，并重点注意组合体连接处的图线是否正确。最后擦去多余的图线。
画组合体三面投影图的步骤
根据组合体的真实尺寸和图纸幅面大小选定比例。并换算为图纸应画出的尺寸。
用细而轻的线，逐个画出各个投影图。从最能反映形体特征的投影图画起，并随时注意，三个或更多投影图之间对应关系。一般先画实线，后画虚线；先画曲线，后画直线；先画大部，后画细部。尺寸务必要量取准确。
任务实施
1. 画出图 1-3-27（a）所示挡土墙的三面投影图。
【步骤 1】逐个画出三部分的三面投影［图 1-3-28（a）、（b）、（c）］。 画底板投影、画立墙投影、画支板投影。
【步骤2】检查投影图是否正确。
【步骤3】加深。因该投影图均为可见轮廓线，应全部用粗实线加深［图1-3-28（d）］。
任务实施
2. 画出图1-3-29（a）所示组合体的三面投影图。
【步骤1】画长方体的投影，如图1-3-30（a）所示。
【步骤2】画切割掉的形体Ⅰ的投影，如图1-3-30（b）所示。
【步骤3】画切割掉的半圆柱体Ⅱ的投影，如图1-3-30（c）所示。
【步骤4】画切割掉的形体Ⅲ的投影，如图1-3-30（d）所示。
【步骤5】检查无误后再加深图线，如图1-3-30（e）所示。
