建筑制图标准
建筑识图与构造
工程图是工程施工、生产、管理等环节最重要的技
程师的技术语言。
为了便于技术交流，提高生产效率，国家指定专门
制定“ 国家标准 ”，简称国标，代号“GB ”
GB/T: 国家非强制推荐标准
GBJ: 国家建筑类强制标准
JGJ: 建筑工程技术规范
JGJ/T: 推荐类建筑工程技术规范
JG/T: 建筑工程类推荐标准
《房屋建筑制图统一标准》 （GB／T50001—2017)
《总图制图标准》 （GB／T50103—2010)
《建筑制图标准》 （GB／T50104—2010)
建筑识图与构造
图幅和规格
图线
字体
比例
尺寸标注
建筑识图与构造

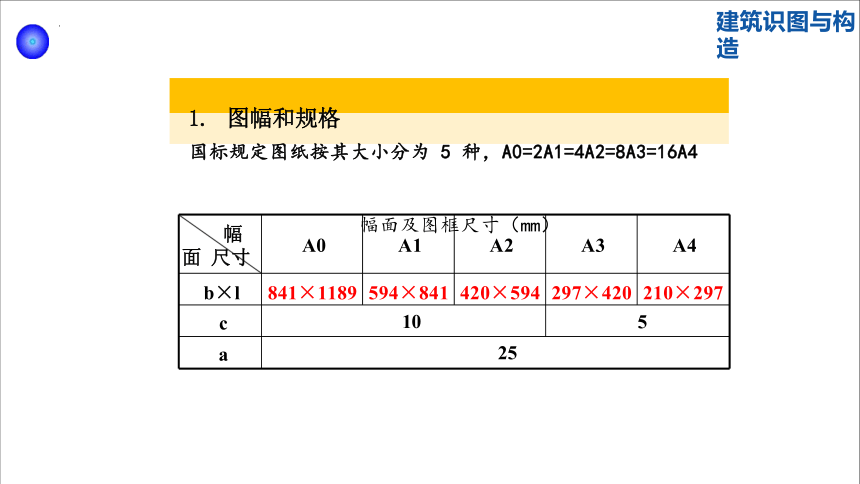

1. 图幅和规格 国标规定图纸按其大小分为 5 种，A0=2A1=4A2=8A3=16A4 幅面及图框尺寸（mm）
幅面 尺寸 A0 A1 A2 A3
A4
b×l 841×1189 594×841 420×594 297×420
210×297
c 10 5
a 25
建筑识图与构造

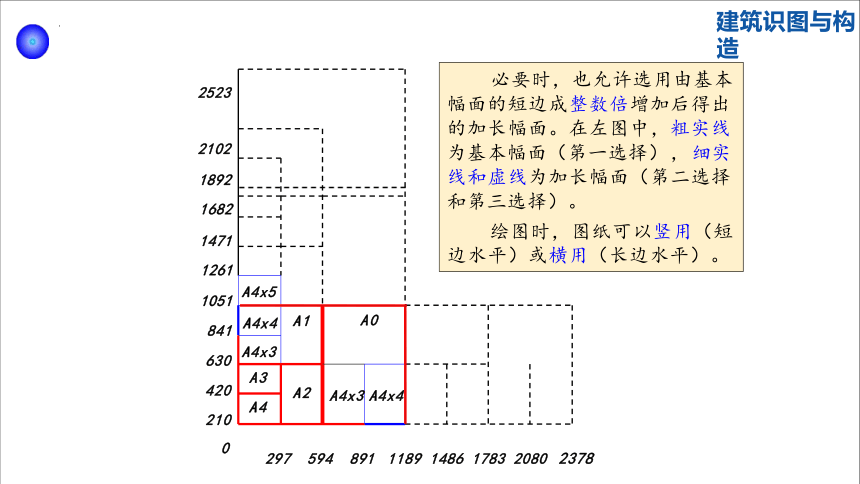

2523 2102 1892 1682 1471 1261 1051 841 630 420 210 0
297 594 891 1189 1486 1783 2080 2378
A4x5
A4x4 A1 A0
A4x3
A3 A2 A4x3 A4x4
A4
必要时，也允许选用由基本 幅面的短边成整数倍增加后得出 的加长幅面。在左图中，粗实线 为基本幅面（第一选择），细实 线和虚线为加长幅面（第二选择 和第三选择）。

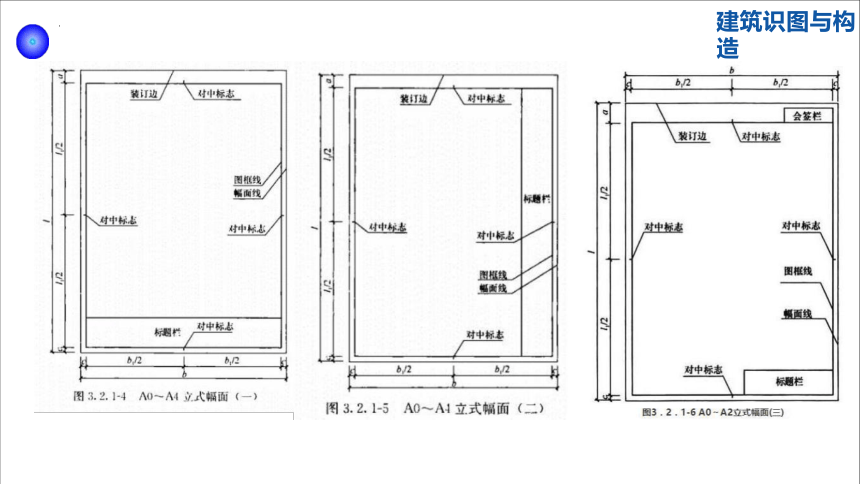

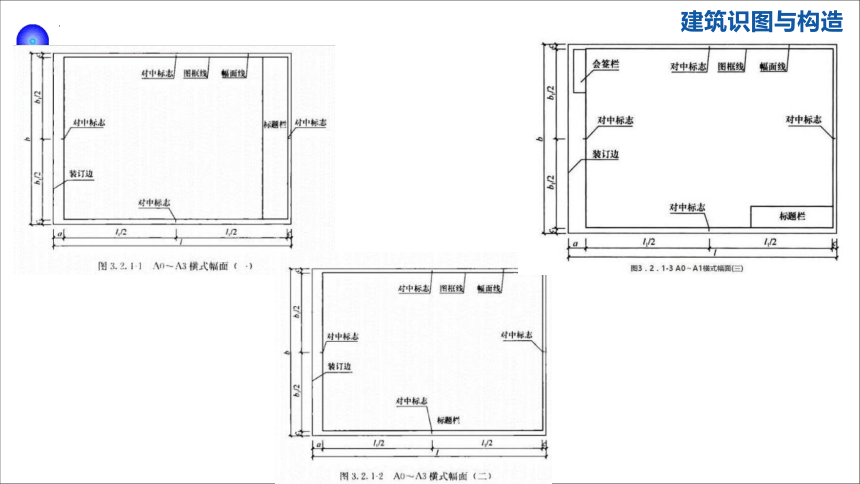

绘图时，图纸可以竖用（短 边水平）或横用（长边水平）。

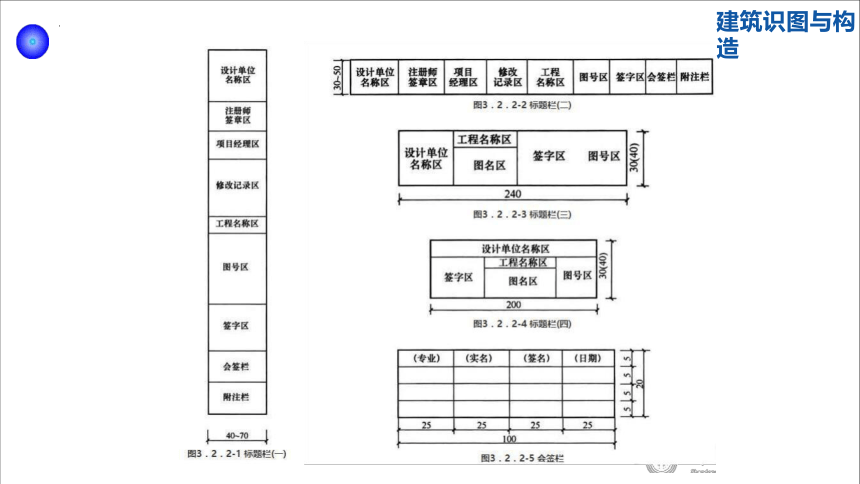

建筑识图与构造
建筑识图与构造
建筑识图与构造
建筑识图与构造

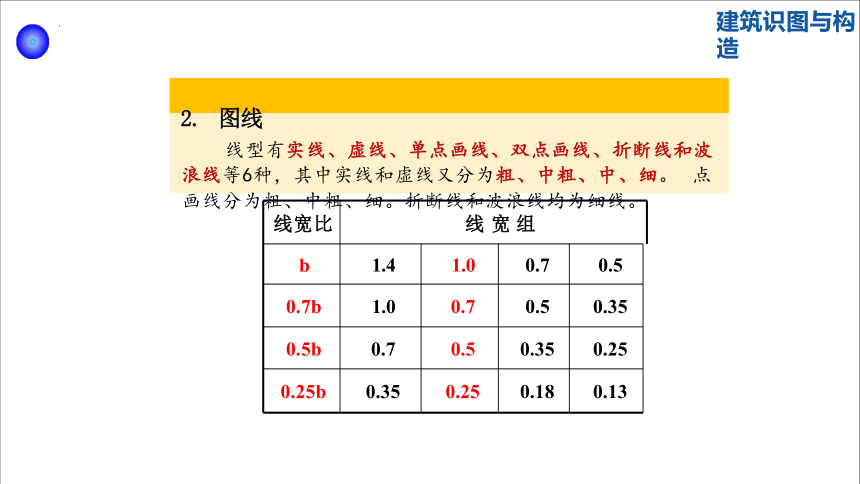

2. 图线
线型有实线、虚线、单点画线、双点画线、折断线和波
浪线等6种，其中实线和虚线又分为粗、中粗、中、细。 点
画线分为粗、中粗、细。折断线和波浪线均为细线。
线宽比 线 宽 组
b 1.4 1.0 0.7 0.5
0.7b 1.0 0.7 0.5 0.35
0.5b 0.7 0.5 0.35 0.25
0.25b 0.35 0.25 0.18 0.13
建筑识图与构造
图框线、标题栏的线宽（mm）
幅面代号 图框线 标题栏外框线
标题栏分格线、 会签栏线
A0 、A1 1.4 0.7
0.35
A2 、A3 、A4 1.0 0.7
0.35
建筑识图与构造
图线
建筑识图与构造
各种图线相交画法正误表
名称 正确
错误
虚线与虚线相 交
虚线与实线相 交
建筑识图与构造
名称 正确
错误
中心线相交
虚线圆与中心 线相交
建筑识图与构造
3. 字体
（1）汉字
采用长仿宋体，高度与宽度的比例关系约为 3：2。
长仿宋体字的书写要领是：横平竖直，注意起落，
结构匀称，填满方格（满格、缩格、出格）。
字体高度必须规范，其公称尺寸系列为3.5，5，7，
10，14，20mm
建筑识图与构造
10号字
7号字 5号字 3.5号字
建筑识图与构造
3. 字体 （2）数字和字母 数字和字母可写成斜体或直体，注意全图统一。斜体字 字头向右倾斜，与水平基线成75 °。 字母、数字示例
建筑识图与构造
4. 比例 比例是指图形的大小与物体实际大小之比。建筑工 程中绘图比例应根据图样的用途与被绘制对象的复杂程 度而确定，常采用缩小比例。 比例通常注写在图名的右方，与文字的基准线应取 平，字高比图名小1号或2号。
平面图
建筑识图与构造
建筑识图与构造
5. 尺寸标注
尺寸的组成：尺寸界线、尺寸线、起止符号、尺寸数字
尺寸界线：细实线， 一般与被注长度垂 直，一端离开图样 轮廓线≮2mm，另
端超出尺寸线
2 3mm。 图样轮廓 线可作尺寸界线
尺寸起止符号：
一般为 粗斜短 线，长2 3mm，
与尺寸界线成顺 时针45 ° 。半径、 直径、角度弧长 用箭头。
尺寸线：细实线，与被 注长度平行，不得超越 尺寸界线，也不得用其 他图线代替。
200
尺寸数字：物体实 际尺寸，一般依其 方向写在靠近尺寸 线的上、左方
100
建筑识图与构造
尺寸数字的排列
尺寸数字的注写位置
尺寸的排列与布置
建筑识图与构造
建筑识图与构造
尺寸数字的注写方向
建筑识图与构造
半径、直径和球的尺寸标注
建筑识图与构造
项目 标注示例
说明
角度、弧度 与弦长的尺 寸标注法
其他尺寸标注
建筑识图与构造
项目 标注示例
说明
坡度的标注 法
等长尺寸简 化标注法
感谢聆听
