建筑识图与构造
第一篇 识图的准备工作
单元一 制图的基本知识
单元二 投影的基本知识
单元三 形体的投影知识
单元四 剖面图与断面图
单元五 轴测投影图
单元一 制图的基本知识
通过本单元《制图标准》基本规定讲解，掌握制图一般规定：图幅、比例、字体、图线；掌握单个尺寸的四要素及尺寸的标注标准；了解读图步骤和方法。培养正
确使用绘图工具，严格按标准要求绘制图形的能力；培养耐心细致.一丝不苟的工作作风和动手解决问题的能力；掌握图纸、标题栏、图线、比例、尺寸标注制图，具备施工员岗位的正确识读图纸的技能，初步具备绘图员的绘图能力。
1. 了解国家建筑制图标准的一般规定。
2. 掌握几何绘图的绘图方法与步骤。
3. 掌握几何练习、字体书写、图线绘图。
4. 会使用绘图仪器和工具。
学习任务2
任务目标
制图工具和绘图技能
图样绘制的质量好坏很大程度上取决于其能否正确使用绘图工具和仪器。因此需能够正确掌握几种常用的绘图工具和仪器、用品以及它们的使用方法。

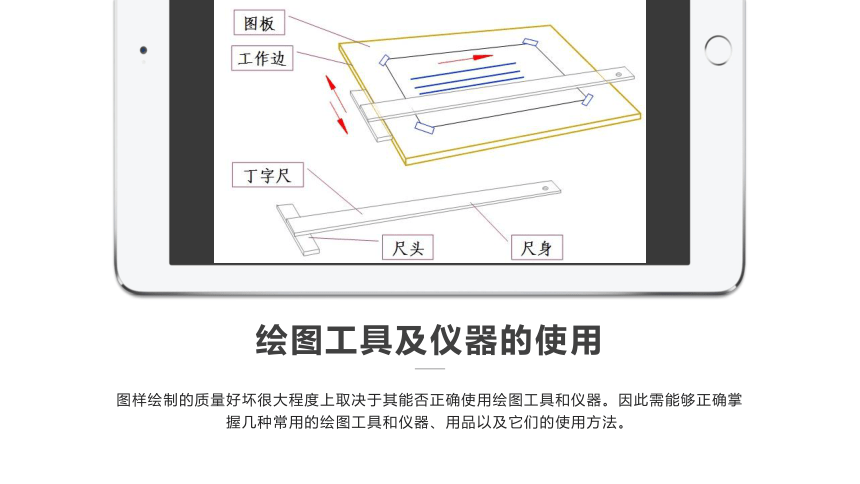

绘图工具及仪器的使用

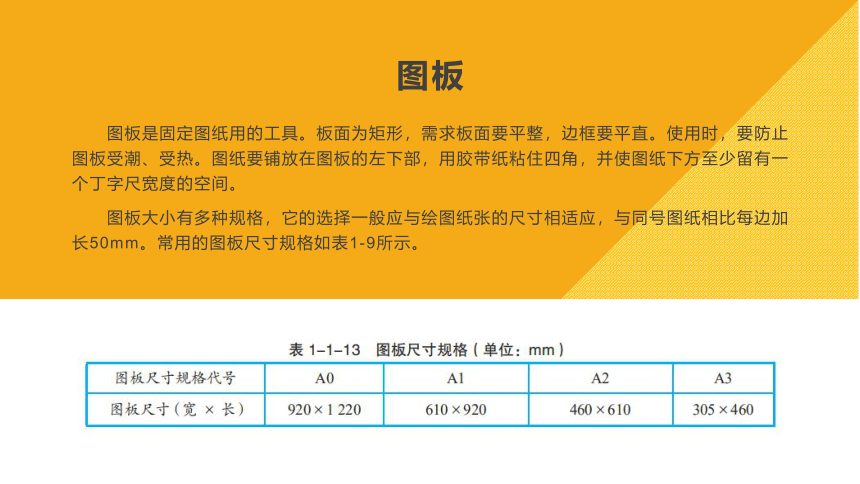

图板是固定图纸用的工具。板面为矩形，需求板面要平整，边框要平直。使用时，要防止图板受潮、受热。图纸要铺放在图板的左下部，用胶带纸粘住四角，并使图纸下方至少留有一个丁字尺宽度的空间。
图板大小有多种规格，它的选择一般应与绘图纸张的尺寸相适应，与同号图纸相比每边加长50mm。常用的图板尺寸规格如表1-9所示。
图板

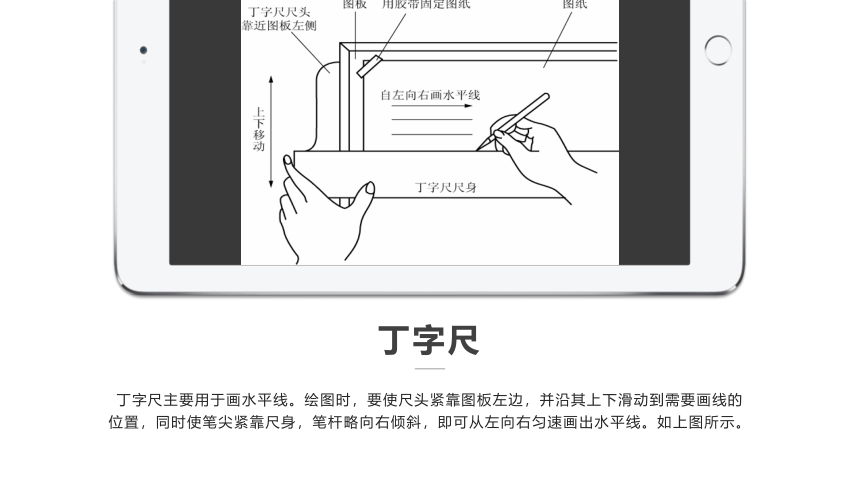

丁字尺主要用于画水平线。绘图时，要使尺头紧靠图板左边，并沿其上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜，即可从左向右匀速画出水平线。如上图所示。
丁字尺

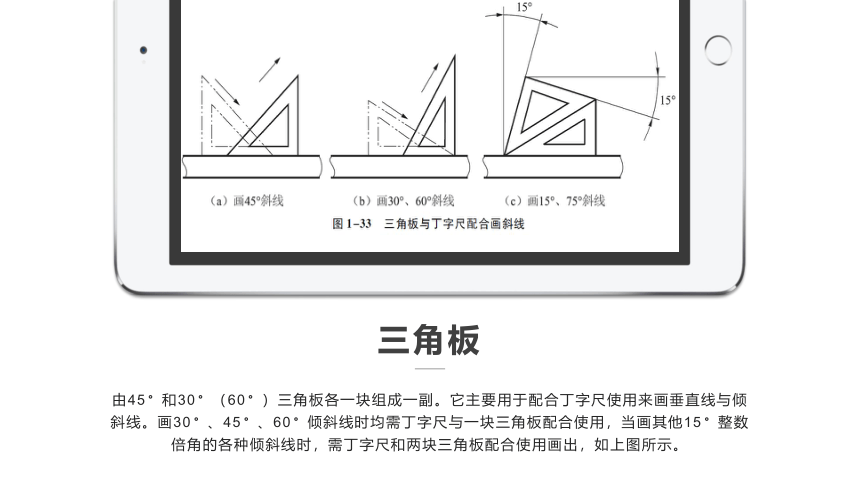

由45 和30 （60 ）三角板各一块组成一副。它主要用于配合丁字尺使用来画垂直线与倾斜线。画30 、45 、60 倾斜线时均需丁字尺与一块三角板配合使用，当画其他15 整数倍角的各种倾斜线时，需丁字尺和两块三角板配合使用画出，如上图所示。
三角板

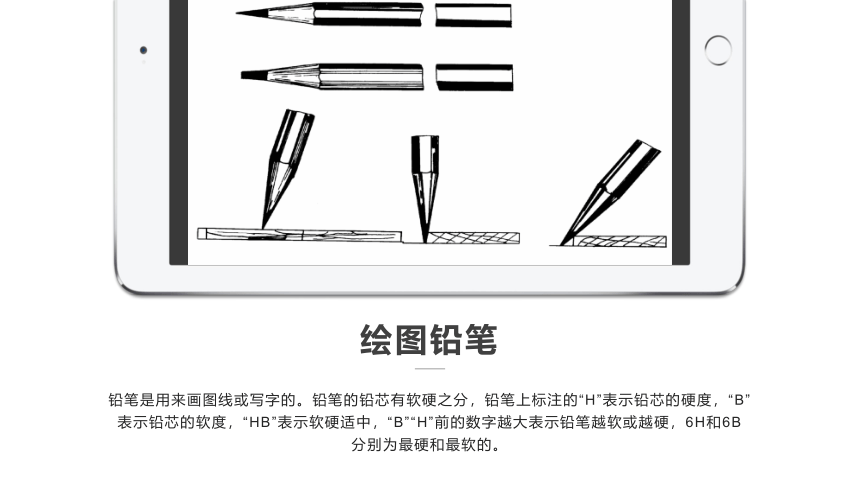

铅笔是用来画图线或写字的。铅笔的铅芯有软硬之分，铅笔上标注的“H”表示铅芯的硬度，“B”表示铅芯的软度，“HB”表示软硬适中，“B”“H”前的数字越大表示铅笔越软或越硬，6H和6B分别为最硬和最软的。
绘图铅笔
圆规主要是用来画圆及圆弧。一般较完整的圆规应附有铅芯插腿、钢针插腿、直线笔插腿和延伸杆等，如上图所示。
圆规的用法
分规主要是用来量取线段长度和等分线段的。其形状与圆规相似，但两腿都是钢针。为了能准确地量取尺寸，分规的两针尖应保持尖锐，使用时，两针尖应调整到平齐，即当分规两腿合拢后，两针尖必须聚于一点，如图（a）所示。等分线段时同，通常用试分法，逐渐地使分规两针尖调到所需距离。然后在图纸上使两针尖沿要等分的线段依次摆动前进如（b）所示，弹簧分规用于精确地截取距离。
其他还有建筑绘图模板、擦图片、软毛刷、橡皮等工具。
分规及其使用方法
1. 掌握几何绘图的绘图方法与步骤。
2. 掌握几何练习、字体书写、图线绘图。
3. 会使用绘图仪器和工具。
学习任务3
任务目标
绘制图样
绘图步骤
为了保证绘图的质量，提高绘图的速度，除正确使用绘图仪器、工具，熟练掌握图线线型的画法和几何作图方法，严格遵守国家制图标准外，还应注意下述的绘图步骤和方法。
一、准备工作：
收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，在绘图之前做到心中有数。
准备好必要的制图仪器、工具和用品。
将图纸用胶带纸固定在图板上，位置要适当。一般将图纸粘贴在图板的左下方。
二、画底稿：
按制图标准的要求，先把图框线及标题栏的位置画好。
根据图样的数量、大小及复杂程度选择比例，安排图位，定好图形的中心线。
画图形的主要轮廓线，再由大到小、由整体到局部，直至画出所有轮廓线。。
画尺寸界限、尺寸线以及其他符号等。
最后进行仔细的检查，擦去多余的底稿线。
绘图步骤
为了保证绘图的质量，提高绘图的速度，除正确使用绘图仪器、工具，熟练掌握图线线型的画法和几何作图方法，严格遵守国家制图标准外，还应注意下述的绘图步骤和方法。
三、用铅笔加深：
先画曲线后画直线。加深后的同类图线，其粗细和深浅要保持一致。要按照水平线从左到右，垂直线从上到下的顺序一次完成。
各类线型的加深顺序是：中心线、粗实线、虚线、细实线。
加深图框线、标题栏及表格，并填写其内容及说明。
四、注意事项：
画底稿的铅笔用H至3H，线条要轻而细。
加深粗实线的铅笔用HB或B，加深细实线的铅笔用H或2H。写字的铅笔用H或HB。
加深或描绘粗实线时，要以底稿线为中心线，以保证图形的准确性。
修图时，如果是用绘图墨水绘制的，应等墨线干透后，用刀片刮去需要修整的部分。
线段的任意等分，如图1-37所示。
两平行线间的任意等分，如图1-38所示。
角的二等分，如图1-39所示。
线段和角的等分
圆弧连接
绘制平面图形时，经常需要用圆弧将两条直线、一圆弧与一直线或两个圆弧之间光滑地连接起来，这种连接作图称为圆弧连接。用来连接已知直线或已知圆弧的圆弧称为连接圆弧。圆弧连接的要求就是光滑，而要做到光滑连接就必须使连接圆弧与已知直线、圆弧相切，切点称为连接点。了为能准确连接，作图时必须先求出连接圆弧的圆心，再找连接点（切点），最后作出连接圆弧。
如图1-40所示，已知直线AC和CB，连接圆弧的半径为R，求作连接圆弧。
2
（1）该实习车间属于冬季保温、夏季隔热的建筑，其基层墙体为砌体墙。
（2）固定材料为胶黏剂，用以将保温板固定于基层上。当工程设计有需要时，还应适当增加辅助固定件，如锚栓等。
（3）保温层为XPS 板即挤塑聚苯板，厚度为45mm。
（5）饰面层为涂料。
（4）抹面层为厚度30mm的聚合物抗裂砂浆。
通过该实习车间地面构造详图的识读，结合10J121 外墙外保温建筑构造图集的要求，可以了解到以下主要工程信息：
1. 识读工程图样，进行图样绘制
5
4
3
1
2
图名：车间外墙保温层构造图，地层构造图。
3
比例：1 : 1。
4
图线：铅笔绘图线。
5
字体：汉字用长仿宋字体。材料图名用 5 号字；尺寸数字均用 3.5 号字。
6
作图准确，图线粗细分明，尺寸标注无误，字体端正整洁。
1
图纸：A4 号图幅。图标格式和大小见图 1-1-1 所示，学习任务 1 中已知。
2. 任务要求
请绘制车间外墙保温层构造图，如图 1-1-41 所示。
绘制地层构造图，如图1-1-42 所示。
3. 图样
知识准备
【步骤 1】读图。
收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，在绘图之前做到心中有数。
【步骤 2】工具、材料准备。
（1）准备好必要的制图仪器、工具和用品。
（2）将图纸用胶带纸固定在图板上，位置要适当。一般将图纸粘贴在图板的左下方。
绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。正确使用绘图工具和仪器，应用几何作图的方法，掌握图线线型的画法以及适当的绘图步骤，是提高图面质量和制图速度的保证。
知识准备
【步骤 3】画底稿。
（1）按制图标准的要求，先把图框线及标题栏的位置画好。
（2）根据图样的数量、大小及复杂程度选择比例，安排图位，定好图形的中心线。
（3）画图形的主要轮廓线，再由大到小，由整体到局部，直至画出所有轮廓线。
（4）画尺寸界限、尺寸线以及其他符号等。
（5）最后进行仔细的检查，擦去多余的底稿线。
绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。正确使用绘图工具和仪器，应用几何作图的方法，掌握图线线型的画法以及适当的绘图步骤，是提高图面质量和制图速度的保证。
知识准备
【步骤 4】用铅笔加深。
（1）先画曲线后画直线。加深后的同类图线，其粗细和深浅要保持一致。要按照水平线从上到下，垂直线从左到右的顺序一次完成。
（2）各类线型的加深顺序是：中心线、粗实线、虚线、细实线。
（3）加深图框线、标题栏及表格，并填写其内容及说明。
绘制图前复习教材中图幅、图线的有关规定及常用绘图工具的使用方法。正确使用绘图工具和仪器，应用几何作图的方法，掌握图线线型的画法以及适当的绘图步骤，是提高图面质量和制图速度的保证。
（4）修图时，如果是用绘图墨水绘制的，应等墨线干透后，用刀片刮去需要修整的部分。
（5）绘制过程注意施工图中墙体大样图一中采用的制图标准。画底稿要认真，按附图中给出的尺寸，准确定好各图形位置，不必标出尺寸。
（1）画底稿的铅笔用H至3H，线条要轻而细。
（2）加深粗实线的铅笔用HB或B，加深细实线的铅笔用H或2H。写字的铅笔用H或HB。
（3）加深或描绘粗实线时，要以底稿线为中心线，以保证图形的准确性。
注意事项
