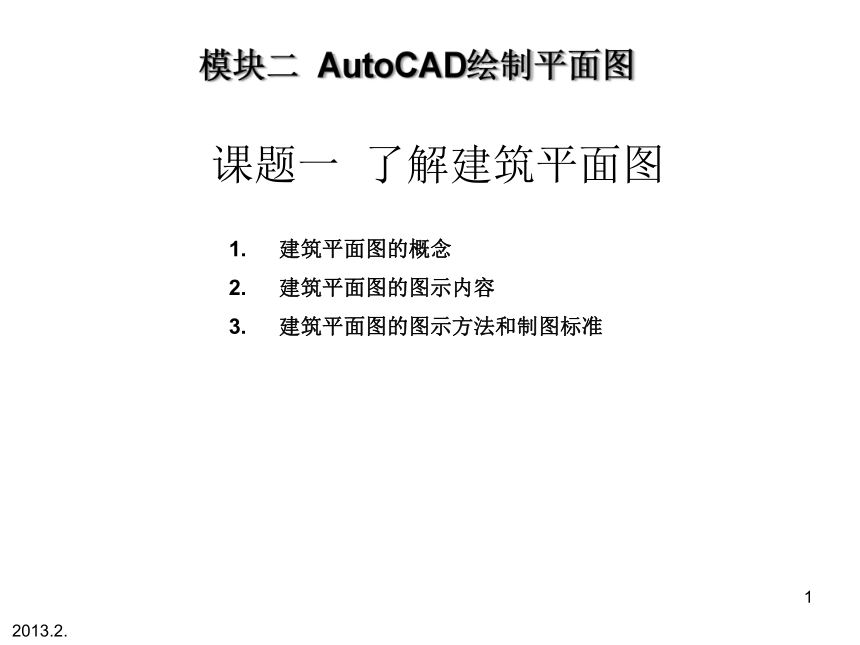

课题一 了解建筑平面图
建筑平面图的概念
建筑平面图的图示内容
建筑平面图的图示方法和制图标准
模块二 AutoCAD绘制平面图
12013.2.
1

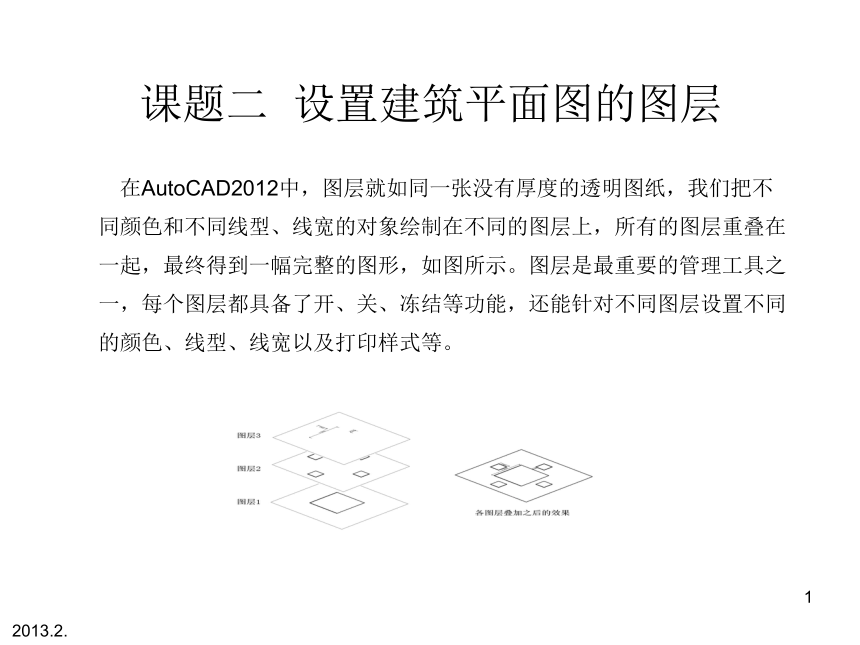

课题二 设置建筑平面图的图层
在AutoCAD2012中，图层就如同一张没有厚度的透明图纸，我们把不同颜色和不同线型、线宽的对象绘制在不同的图层上，所有的图层重叠在一起，最终得到一幅完整的图形，如图所示。图层是最重要的管理工具之一，每个图层都具备了开、关、冻结等功能，还能针对不同图层设置不同的颜色、线型、线宽以及打印样式等。
12013.2.
1

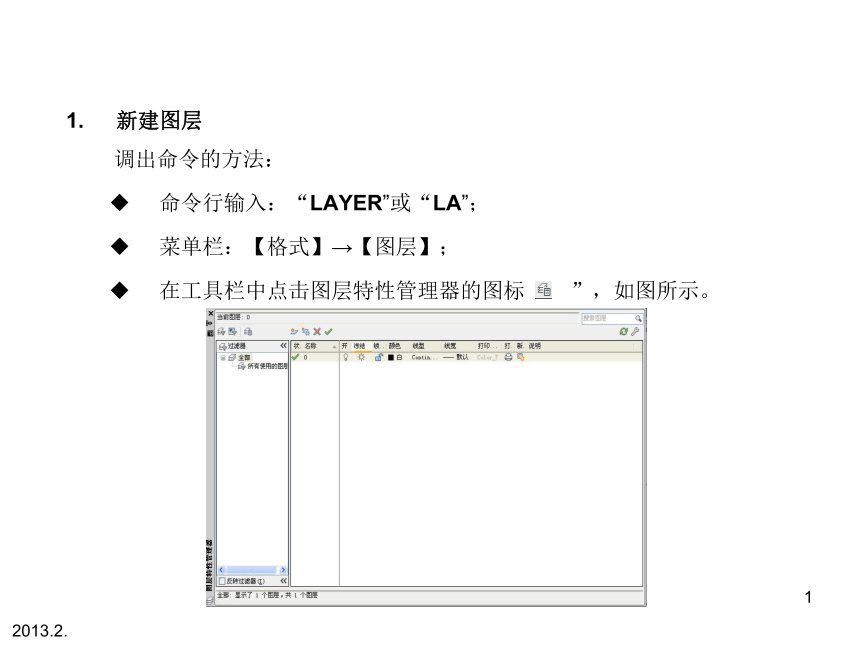

新建图层
调出命令的方法：
命令行输入：“LAYER”或“LA”；
菜单栏：【格式】→【图层】；
在工具栏中点击图层特性管理器的图标“ ”，如图所示。
12013.2.
1

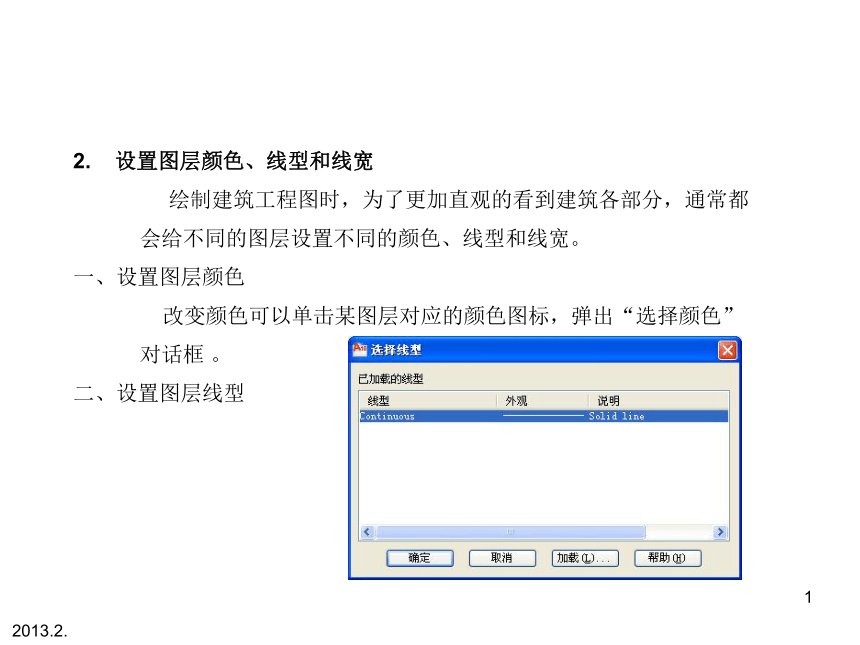

2. 设置图层颜色、线型和线宽
绘制建筑工程图时，为了更加直观的看到建筑各部分，通常都会给不同的图层设置不同的颜色、线型和线宽。
一、设置图层颜色
改变颜色可以单击某图层对应的颜色图标，弹出“选择颜色”对话框 。
二、设置图层线型
12013.2.
1

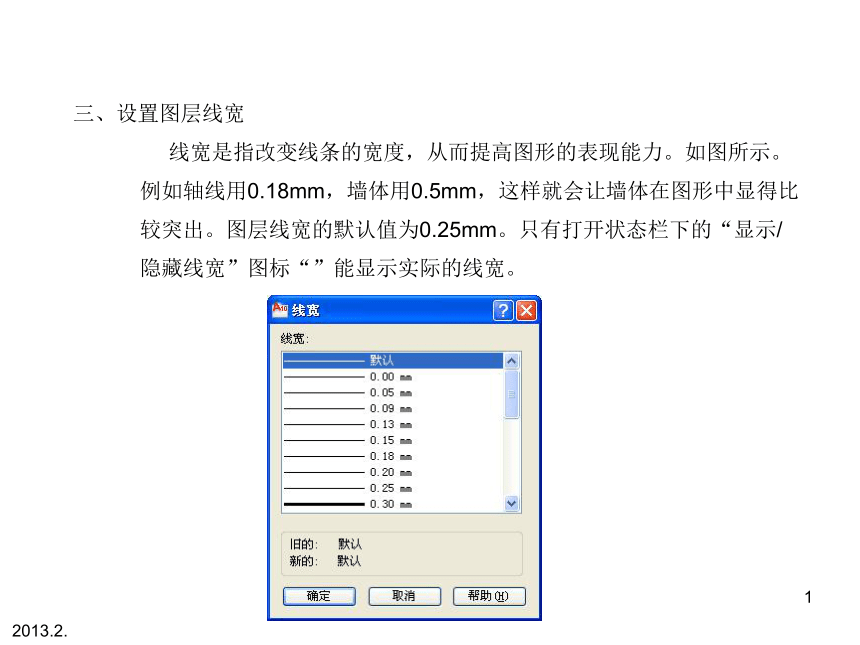

三、设置图层线宽
线宽是指改变线条的宽度，从而提高图形的表现能力。如图所示。例如轴线用0.18mm，墙体用0.5mm，这样就会让墙体在图形中显得比较突出。图层线宽的默认值为0.25mm。只有打开状态栏下的“显示/隐藏线宽”图标“”能显示实际的线宽。
12013.2.
1
课题三 绘制轴线

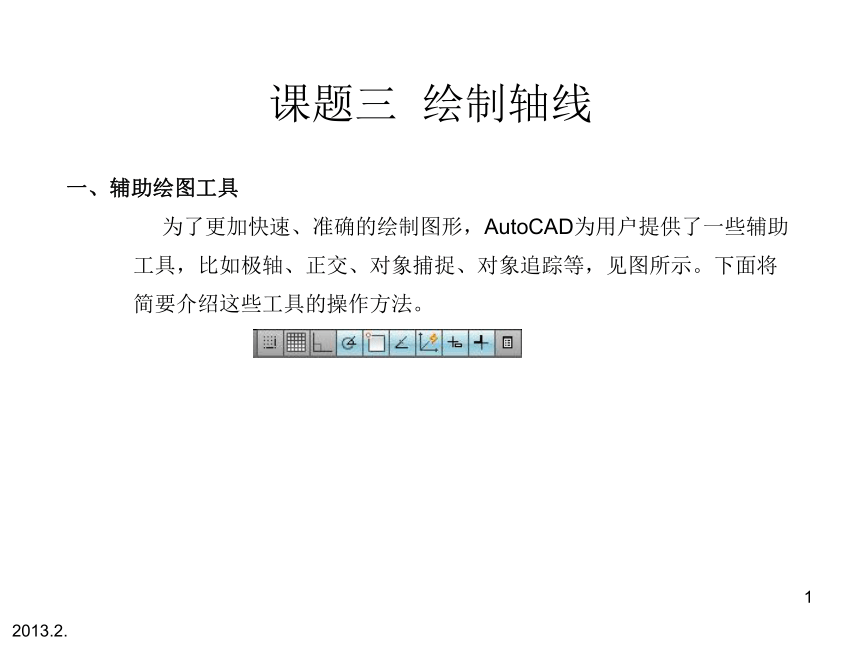

一、辅助绘图工具

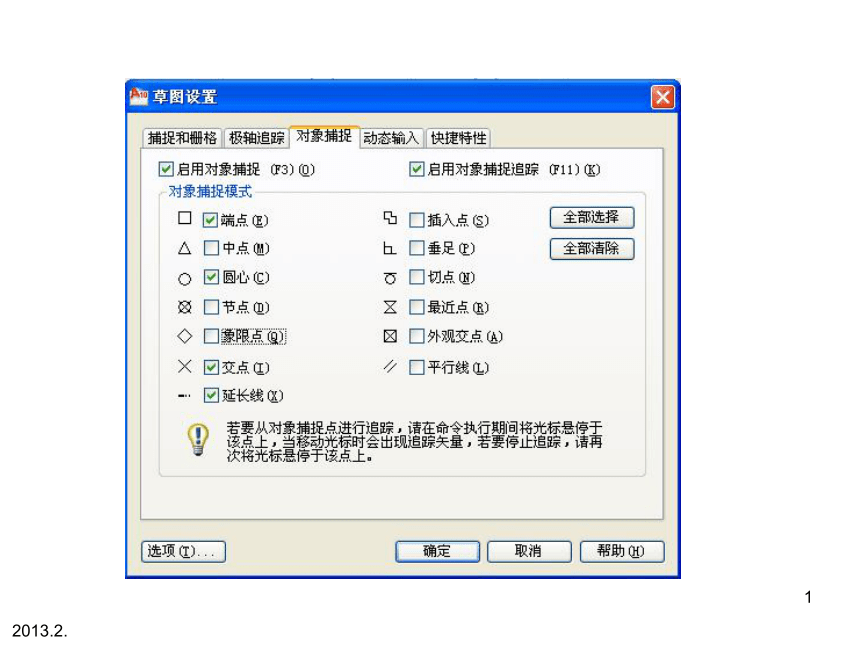

为了更加快速、准确的绘制图形，AutoCAD为用户提供了一些辅助工具，比如极轴、正交、对象捕捉、对象追踪等，见图所示。下面将简要介绍这些工具的操作方法。
12013.2.
1
12013.2.
1
二、点
调出命令的方法：
命令行输入：“POINT”或“P”；
菜单栏：【绘图】→【点】；
点击绘图工具栏中的“ ”按钮。
1、点样式
调出命令的方法：
命令行输入：“DDPTYPE”；
菜单栏：【格式】→【点样式】；
12013.2.
1

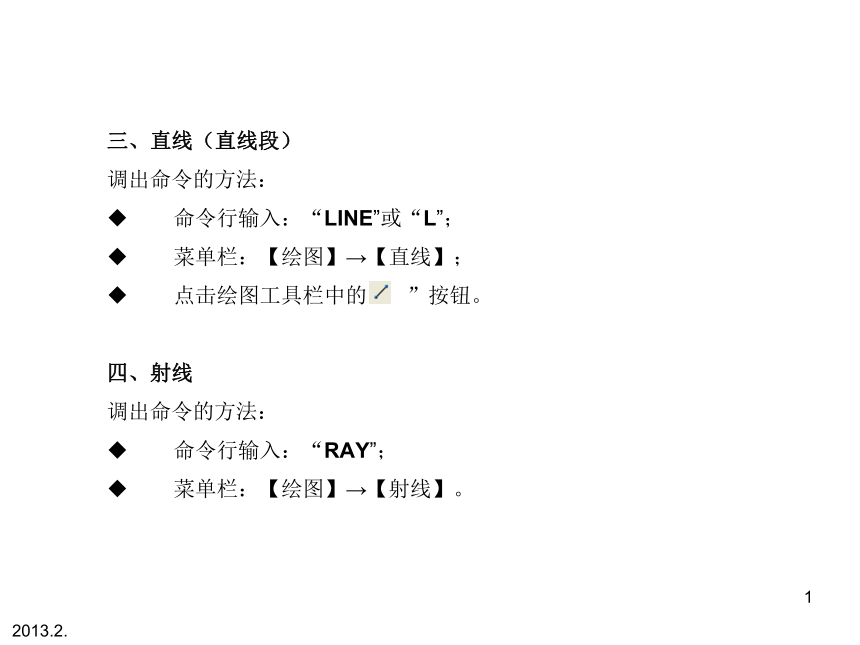

三、直线（直线段）
调出命令的方法：
命令行输入：“LINE”或“L”；
菜单栏：【绘图】→【直线】；
点击绘图工具栏中的“ ”按钮。
四、射线
调出命令的方法：
命令行输入：“RAY”；
菜单栏：【绘图】→【射线】。
12013.2.
1
五、构造线
调出命令的方法：
命令行输入：“XLINE”或“XL”；
菜单栏：【绘图】→【构造线】；
点击绘图工具栏中的“ ”按钮。
六、删除和恢复
删除命令调出的方法：
命令行输入：“ERASE”或“E”；
菜单栏：【修改】→【删除】；
点击修改工具栏中的“ ”按钮。
恢复命令调出的方法：
命令行输入：“OOPS”或“U”；
标准工具栏：点击放弃“ ” 按钮；
快捷键：“Ctrl+Z”。
12013.2.
1

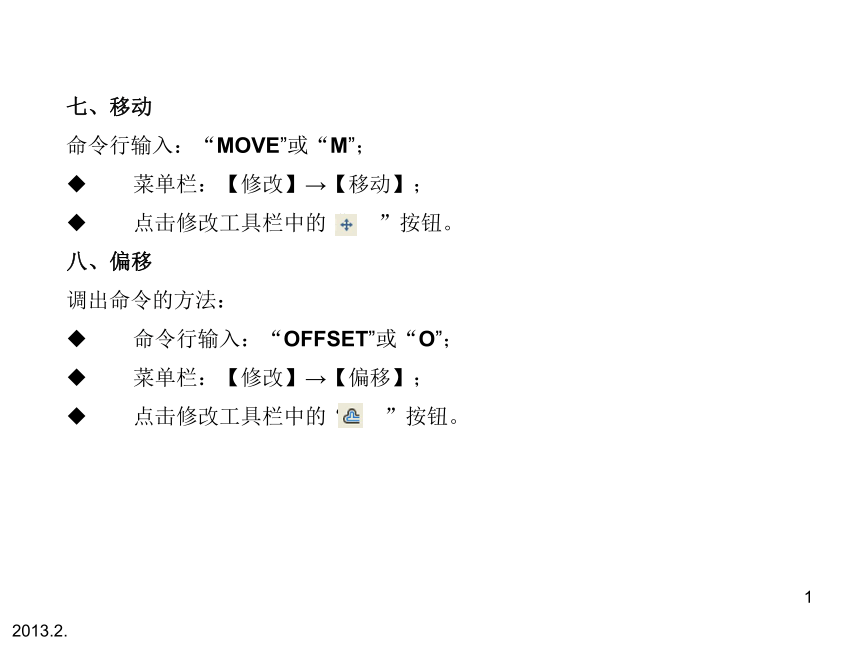

七、移动
命令行输入：“MOVE”或“M”；
菜单栏：【修改】→【移动】；
点击修改工具栏中的“ ”按钮。
八、偏移
调出命令的方法：
命令行输入：“OFFSET”或“O”；
菜单栏：【修改】→【偏移】；
点击修改工具栏中的“ ”按钮。
12013.2.
1
绘制两条相互垂直的轴线
本章将以某个商业住宅楼的底层建筑平面图为主线，讲述相关命令。如图所示。
12013.2.
1
12013.2.
1
基本绘图和基本编辑命令
一、多线
调出命令的方法：
命令行输入：“MLINE”或“ML”；
菜单栏：【绘图】→【多线】。
二、圆环
调出命令的方法：
命令行输入：“DONUT”或“DO”；
菜单栏：【绘图】→【圆环】。
三、修剪
调出命令的方法：
命令行输入：“TRIM”或“TR”；
菜单栏：【修改】→【修剪】；
点击修改工具栏中的“ ” 按钮。
12013.2.
1
四、延伸
延伸是指将选定的对象精确的延长到指定的边界上。如图中a和b所示。
调出命令的方法：
命令行输入：“EXTEND”或“EX”；
菜单栏： 【修改】→【延伸】；
点击修改工具栏中的“ ” 按钮。
12013.2.
1
五、分解
分解是用来将组合对象炸开成多个单个对象的命令，如图所示。这组合对象包括：矩形、正多边形、云线、多线、多段线和块等。
调出命令的方法：
命令行输入：“EXPLODE”或“X”；
菜单栏：【修改】→【分解】；
点击修改工具栏中的“ ” 按钮。
12013.2.
1
2. 绘制外墙线和内墙线
12013.2.
1
课题五 绘制门窗
基本绘图和基本编辑命令
一、矩形
调出命令的方法：
命令行输入：“RECTANG”或“REC”；
菜单栏：【绘图】→【矩形】；
点击绘图工具栏中的“ ” 按钮。
二、正多边形
正多边形是常用的闭合等边图形，可以绘制3～1024条边的正多边形。
调出命令的方法：
命令行输入：“POLYGON”或“POL”；
菜单栏：【绘图】→【正多边形】；
点击绘图工具栏中的“ ” 按钮。
12013.2.
1
三、复制
复制是指将一个或多个对象，重复生成的命令。复制命令在建筑图的绘制中经常使用。例如图所示，将图中1、2、3、4选中并复制。
调出命令的方法：
命令行输入：“COPE”或“CO”；
菜单栏：【修改】→【复制】；
点击修改工具栏中的“ ” 按钮。
12013.2.
1
四、缩放
调出命令的方法：
命令行输入：“SCALE”或“SC”；
菜单栏：【修改】→【缩放】；
点击修改工具栏中的“ ”按钮。
12013.2.
1
五、旋转
调出命令的方法：
命令行输入：“ROTATE”或“RO”；
菜单栏：【修改】→【旋转】；
点击修改工具栏中的“ ”按钮。
六、打断
打断是在两个指定点之间创建间隔，从而将一个对象分成两个对象的命令。
调出命令的方法：
命令行输入：“BREAK”或“BR”；
菜单栏：【修改】→【打断】；
点击修改工具栏中的“ ”按钮。
12013.2.
1
七、合并
调出命令的方法：
命令行输入：“JOIN”或“J”；
菜单栏：【修改】→【合并】；
点击修改工具栏中的“ ”按钮。
八、镜像
镜像是以一个镜像轴为中轴线产生的对称图形，就像是照镜子的感觉一样。镜像完成后可以保留或删除源对象。
调出命令的方法：
命令行输入：“MIRROR”或“MI”；
菜单栏：【修改】→【镜像】；
点击修改工具栏中的“ ”按钮。
12013.2.
1
2. 绘制窗户
12013.2.
1
3. 绘制门
12013.2.
1
4. 绘制其他门窗
12013.2.
1
课题六 绘制平面楼梯和阳台
基本绘图和基本编辑命令
一、圆
调出命令的方法：
命令行输入：“CIRCLE”或“C”；
菜单栏：【绘图】→【圆】；
点击绘图工具栏中的“ ” 按钮。
二、圆弧
调出命令的方法：
命令行输入：“ARC”或“A”；
菜单栏：【绘图】→【圆弧】；
点击绘图工具栏中的“ ” 按钮。
12013.2.
1
三、椭圆和椭圆弧
椭圆和椭圆弧的快捷命令是一样的，椭圆弧附属在椭圆的子命令当中。
调出命令的方法：
命令行输入：“ELLIPSE”或“EL”；
菜单栏：【绘图】→【椭圆】；
点击绘图工具栏中的“ ” 按钮。
点击绘图工具栏中的“ ” 按钮。
四、阵列
阵列是指将选定的对象按照矩形或环形的方式复制。
调出命令的方法：
命令行输入：“ARRAY”或“AR”；
菜单栏：【修改】→【阵列】；
点击修改工具栏中的“ ” 按钮。
12013.2.
1
12013.2.
1
2. 绘制楼梯
底层建筑平面图采用的是双跑式楼梯，底层平面图中每级踏步的高度为150mm，宽为300mm，标准层中每级踏步高度为171mm，宽为280mm，梯段长为1015mm。每一个楼梯段有10个踏步面。
12013.2.
1
3. 绘制阳台
12013.2.
1
课题七 文字标注
文字标注在建筑工程图中是非常重要的一部分。当运用AutoCAD绘制各种建筑图时，通常不仅要绘出图形，还要用文字将图形中的内容表述出来（如设计说明、技术参数，另外在创建表格时也需要有文字注释），它能向人们准确传达图纸的相关信息。
设置文字样式
标注单行文字
调出命令的方法：
命令行输入：“DTEXT”或“DT”；
菜单栏：【绘图】→【文字】→【单行文字】；
点击文字工具栏中的“ ”按钮。
12013.2.
1
标注多行文字
当处于默认状态下，在绘图窗口中指定放置多行文字的矩形区域的另一个角点，此时将打开“文字格式”对话框，如图所示。多行文字一般用于创建一个或几个段落，这些文字都是一个整体，可同时对其调整和修改。
调出命令的方法：
命令行输入：“DTEXT”或“DT”；
菜单栏：【绘图】→【文字】→【多行文字】；
点击文字工具栏中的“ ”按钮。
12013.2.
1
文字编辑
调出命令的方法：
命令行输入：“DTEDIT”；
菜单栏：【修改】→【对象】→【文字】→【编辑】；
点击文字工具栏中的“ ”按钮。
12013.2.
1
课题八 完成底层平面图的绘制
基本绘图和基本编辑命令
一、填充
在建筑工程平面图、立面图和剖面图的绘制过程中，常常会使用某个图案去填充某些特定的封闭区域，从而能表达出这些区域的特征，我们把这种操作称为图案填充（见图所示）。图案填充广泛运用到土建类各种图样的绘制中，例如在地面图中的地面材质表现，在建筑剖面图中表示被剖到断面的钢筋混凝土材料等。
12013.2.
1
12013.2.
1
二、倒角
调出命令的方法：
命令行输入：“CHAMFER”或“CHA”；
菜单栏：【修改】→【倒角】；
点击修改工具栏中的“ ”按钮。
三、圆角
指定半径创建一段圆弧用以平滑的连接两个对象。
调出命令的方法：
命令行输入：“FILLET”或“F”；
菜单栏：【修改】→【圆角】；
点击修改工具栏中的“ ”按钮。
12013.2.
1
2. 完成底层平面图的绘制
12013.2.
1
课题九 标注尺寸
尺寸标注是建筑工程图中重要的一部分，是建筑施工的依据。AutoCAD2012提供了方便、准确的标注尺寸的方法用以适应不同的图形需求。
尺寸标注组成及标准
尺寸标注是由尺寸线、尺寸界线、尺寸数字和起止符号四个部分组成部分。
12013.2.
1
设置标注样式
调出命令的方法：
命令行输入：“DIMSTYLE”或“D”；
菜单栏：【标注】→【标注样式】；
点击样式工具栏中的“ ”按钮；
点击标注工具栏中的“ ”按钮（如图所示）。
12013.2.
1
3. 尺寸标注命令
编辑尺寸标注
当尺寸标注出现问题时，可以对已经生成的尺寸标注进行编辑和修改，如将尺寸文字进行旋转、倾斜或修改尺寸数字并调整其标注的位置等等。
调出命令的方法：
命令行输入：“DIMEDIT”；
点击标注工具栏中的“ ”按钮。
12013.2.
1
课题十 制作图纸标题栏
在建筑工程制图中标题栏是用表格来完成的。表格则是由文字和单元框组成。
表格样式
与标注一样，在插入表格之前，应先创建表格样式。如图所示。
调出命令的方法：
命令行输入：“TABLESTYLE”或“TS”；
菜单栏：【格式】→【表格样式】；
点击样式工具栏中的“ ” 按钮。
12013.2.
1
绘制表格
在设置好表格样式之后就可以创建表格。通过以下方法可以打开插入表格对话框，如图2-130所示。
调出命令的方法：
命令行输入：“TABLE”或“TB”；
菜单栏：【绘图】→【表格】；
点击绘图工具栏中的“ ”按钮。
12013.2.
1
3. 编辑表格
12013.2.
1
课题十一 绘制图框及指北针
基本绘图和基本编辑命令
一、多段线
调出命令的方法：
命令行输入：“PLINE”或“PL”；
菜单栏：【绘图】→【多段线】；
点击绘图工具栏中的“ ” 按钮。
二、样条曲线
调出命令的方法：
命令行输入：“SPLINE”或“SPL”；
菜单栏：【绘图】→【样条曲线】；
点击绘图工具栏中的“ ” 按钮。
12013.2.
1
三、修订云线
修订云线是由连续圆弧组成的多段线，可以用来圈阅要修改的区域或绘制简单的绿化带。
调出命令的方法：
命令行输入：“REVCLOUD”；
菜单栏：【绘图】→【云线】；
点击绘图工具栏中的“ ”按钮。
四、徒手画线
徒手画线主要是用鼠标定点来绘制图形，类似于画笔的用法。点击一下鼠标左键开始画图，再点击一下将笔提起调整画图的位置。
调出命令的方法：
命令行输入：“SKETCH”；
12013.2.
1
五、拉伸
拉伸是指以交叉窗口选取的方式，将图形中的部分对象选中，使其形状发生变化，同时保持与未拉伸对象相连。
调出命令的方法：
命令行输入：“STRETCH”或“S”；
菜单栏：【修改】→【拉伸】；
点击修改工具栏中的“ ” 按钮。
12013.2.
1
2. 绘制标准图框
12013.2.
1
3. 绘制指北针
12013.2.
1
4. 完成整张图纸的绘制
12013.2.
1
本章小结
本章主要以介绍建筑底层平面图的绘制过程过主线，了解AutoCAD2012的基本命令的使用方法。通过学习本章，用户可以通过大量的实例了解绘图命令、修改命令、文字与表格的创建和标注命令的使用方法。
1
