课题一 建筑剖面图概述
1.建筑剖面图的概念
建筑剖面图是建筑物的垂直剖面图，是用一个假想的平行于正立投影面或侧立投影面的垂直剖切面剖开房屋，挪去剖切面与观察者之间的部分，将剩余的部分按剖面方向向投影面作正投影所得到的图样。

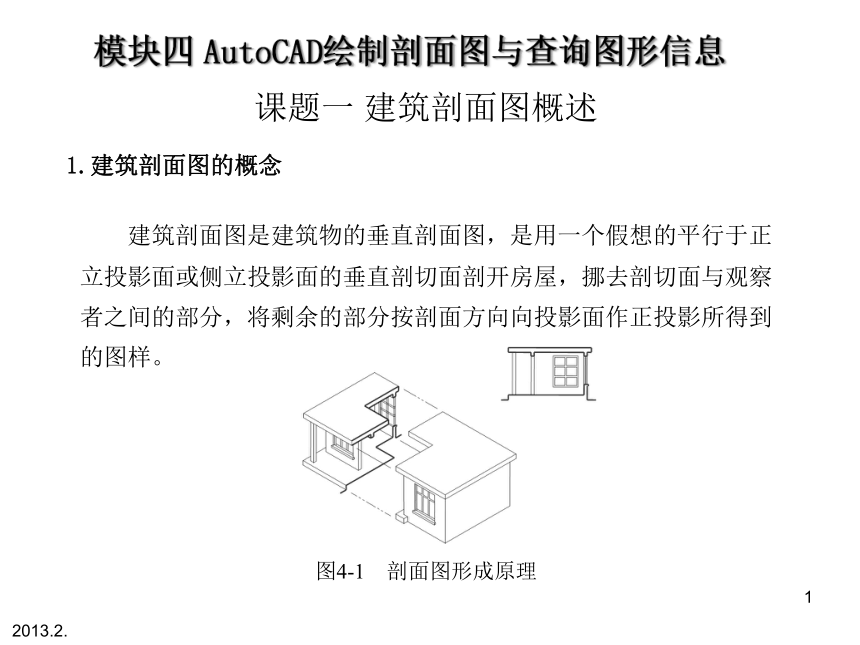

图4-1 剖面图形成原理
12013.2.
1
2.建筑剖面图的图示内容

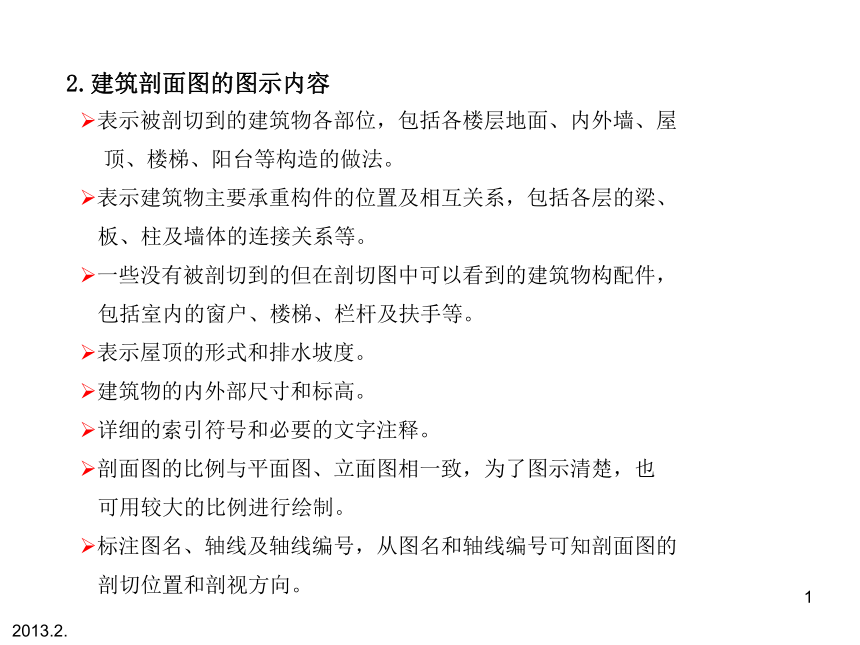

表示被剖切到的建筑物各部位，包括各楼层地面、内外墙、屋
顶、楼梯、阳台等构造的做法。
表示建筑物主要承重构件的位置及相互关系，包括各层的梁、
板、柱及墙体的连接关系等。
一些没有被剖切到的但在剖切图中可以看到的建筑物构配件，
包括室内的窗户、楼梯、栏杆及扶手等。
表示屋顶的形式和排水坡度。
建筑物的内外部尺寸和标高。
详细的索引符号和必要的文字注释。
剖面图的比例与平面图、立面图相一致，为了图示清楚，也
可用较大的比例进行绘制。
标注图名、轴线及轴线编号，从图名和轴线编号可知剖面图的
剖切位置和剖视方向。
12013.2.
1
3.建筑剖面图的图示方法和制图标准

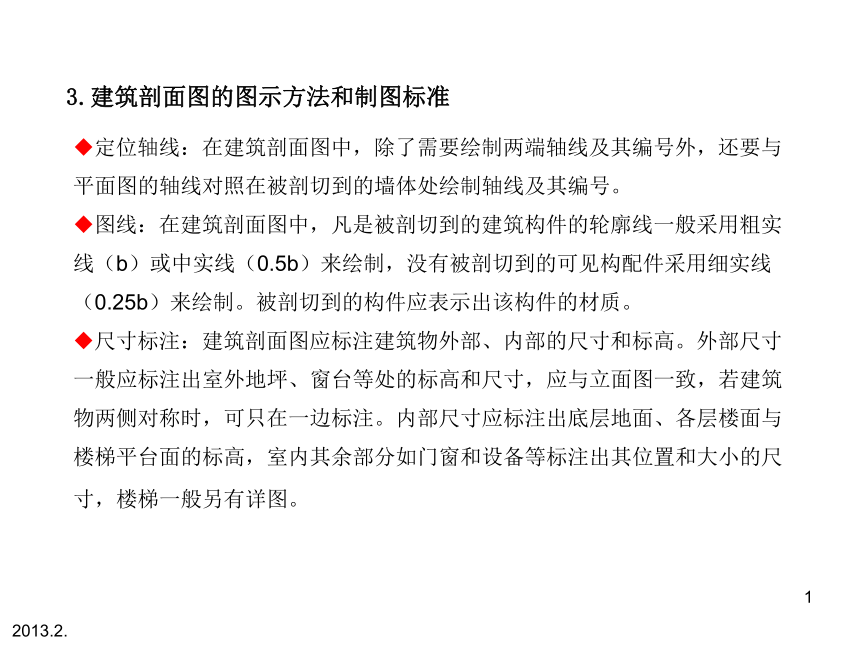

定位轴线：在建筑剖面图中，除了需要绘制两端轴线及其编号外，还要与平面图的轴线对照在被剖切到的墙体处绘制轴线及其编号。
图线：在建筑剖面图中，凡是被剖切到的建筑构件的轮廓线一般采用粗实线（b）或中实线（0.5b）来绘制，没有被剖切到的可见构配件采用细实线（0.25b）来绘制。被剖切到的构件应表示出该构件的材质。
尺寸标注：建筑剖面图应标注建筑物外部、内部的尺寸和标高。外部尺寸一般应标注出室外地坪、窗台等处的标高和尺寸，应与立面图一致，若建筑物两侧对称时，可只在一边标注。内部尺寸应标注出底层地面、各层楼面与楼梯平台面的标高，室内其余部分如门窗和设备等标注出其位置和大小的尺寸，楼梯一般另有详图。
12013.2.
1
3.建筑剖面图的图示方法和制图标准

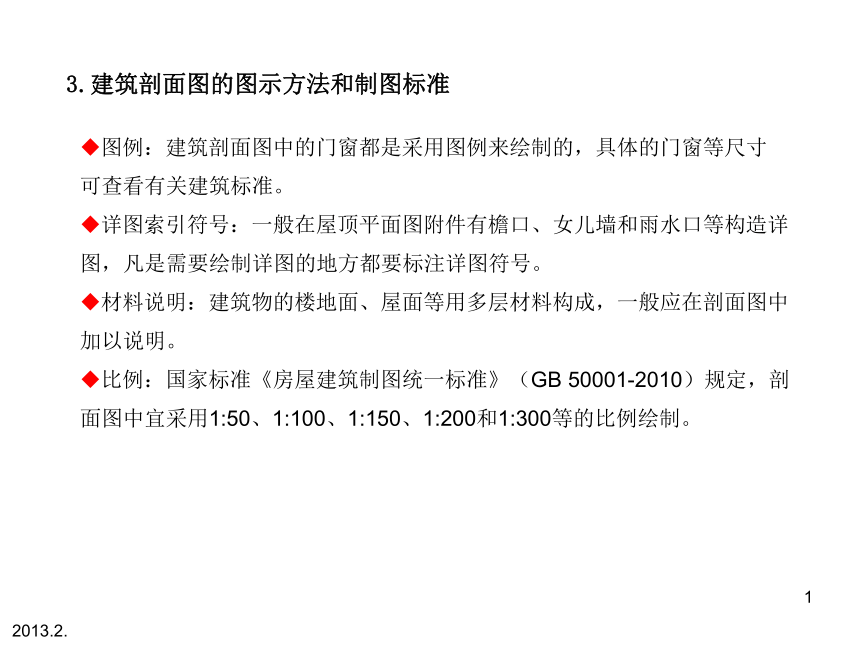

图例：建筑剖面图中的门窗都是采用图例来绘制的，具体的门窗等尺寸 可查看有关建筑标准。
详图索引符号：一般在屋顶平面图附件有檐口、女儿墙和雨水口等构造详图，凡是需要绘制详图的地方都要标注详图符号。
材料说明：建筑物的楼地面、屋面等用多层材料构成，一般应在剖面图中加以说明。
比例：国家标准《房屋建筑制图统一标准》（GB 50001-2010）规定，剖面图中宜采用1:50、1:100、1:150、1:200和1:300等的比例绘制。
12013.2.
1
课题二 绘制地坪线和轴线

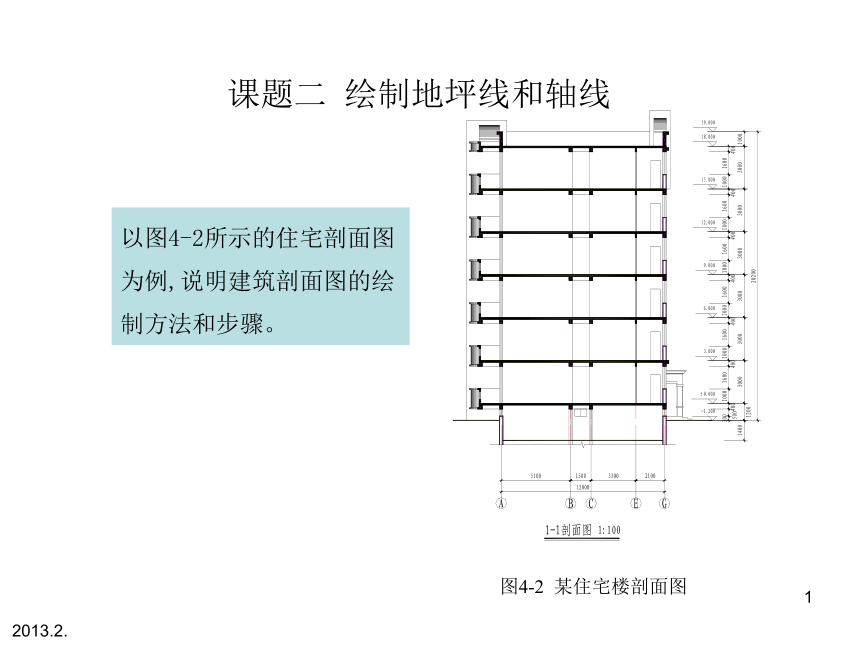

图4-2 某住宅楼剖面图
以图4-2所示的住宅剖面图为例,说明建筑剖面图的绘制方法和步骤。
12013.2.
1
1.设置图层、线型
单击【图层】工具栏上的图层特性管理器按钮
在弹出的【图层特性管理器】对话框中设置如图4-3所示图层及其属性。

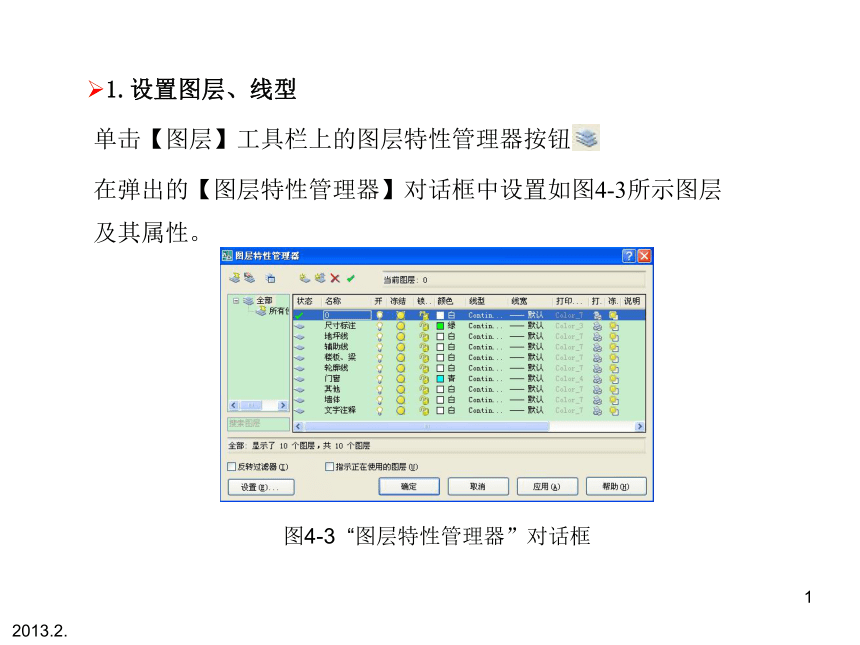

图4-3 “图层特性管理器”对话框
12013.2.
1
2.绘制轴线
将“轴线”层置为当前层，执行下拉菜单“绘图︱射线”命令，在绘图区域左下角拾取一点，拖动鼠标向上设置好直线方向为竖直向上, 并按下Enter键，完成辅助定位轴线A的绘制；单击修改工具栏中的偏移按钮，将辅助定位轴线A向右偏移生成4条直线，偏移距离分别为5100、1500、3300、2100，生成辅助定位轴线B、C、E和G。

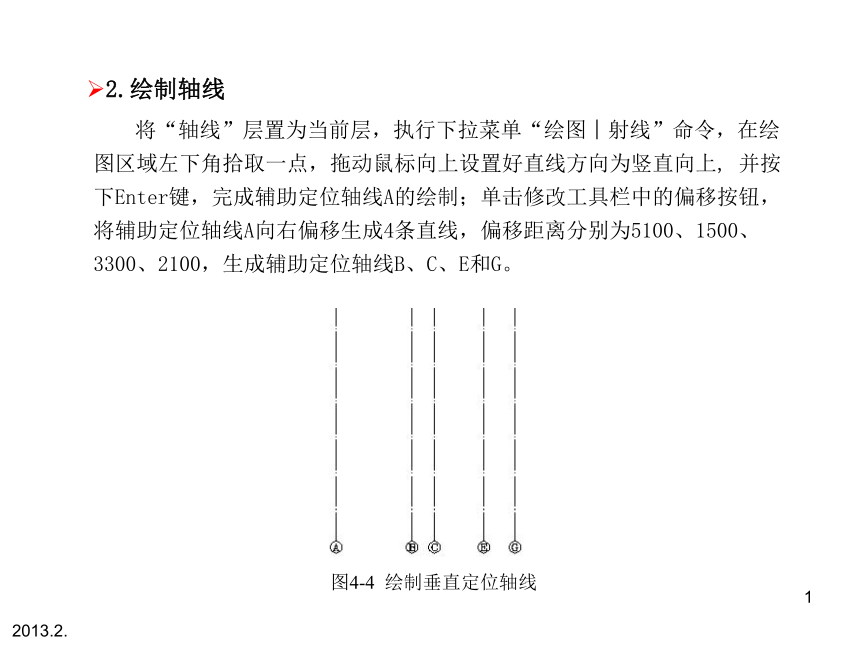

图4-4 绘制垂直定位轴线
12013.2.
1
3.绘制地坪线
将“地坪线”图层置为当前层，单击绘图工具栏中的PLINE（多段线）按钮，设置多段线宽为100mm，配合“端点捕捉”功能，绘制出地坪线，如图4-5所示。

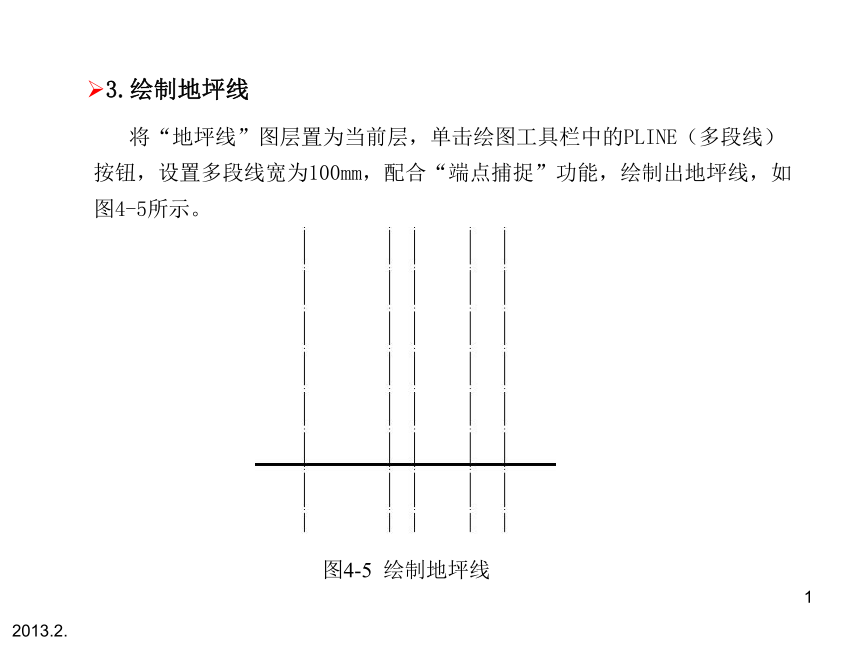

图4-5 绘制地坪线
12013.2.
1
课题三 绘制地下室剖面及一层剖面
1. 绘制辅助线
将“辅助线”图层置为当前层，单击绘图工具栏中的LINE（直线）按钮，从室外地坪线引绘一根水平线；点击OFFSET（偏移）按钮，让水平线连续分别向上偏移300mm、1200mm，3000mm，3000mm，3000mm，3000mm，3000mm，3000mm，向下偏移1400mm，得到水平方向的辅助线。将垂直定位轴线A、B、C、G分别向左、右两侧偏移120mm，E轴线分别向左、右两侧偏移60mm，得墙体辅助线，如图4-6所示。

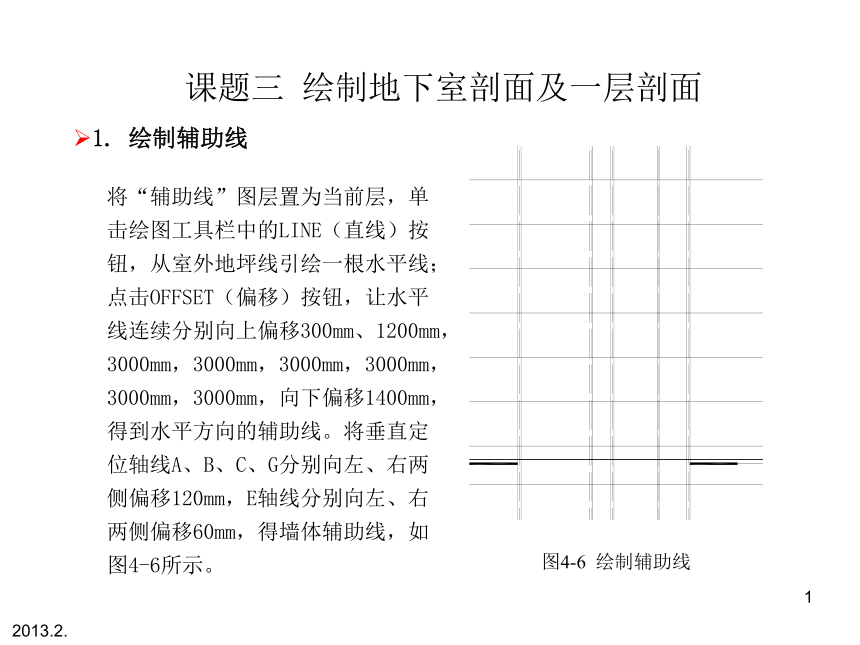

图4-6 绘制辅助线
12013.2.
1
2.绘制地下室底板及顶板的楼层线
将“楼板、梁”图层置为当前层，单击绘图工具栏中的PLINE（多段线）按钮，设置多段线宽为20mm，配合“正交”功能和“对象捕捉”功能，绘制出地下室底板及顶板楼层轮廓线；单击修改工具栏中的TRIM（修剪）按钮和ERASE（删除）按钮，将内部辅助线进行修剪和删除，如图4-7所示。

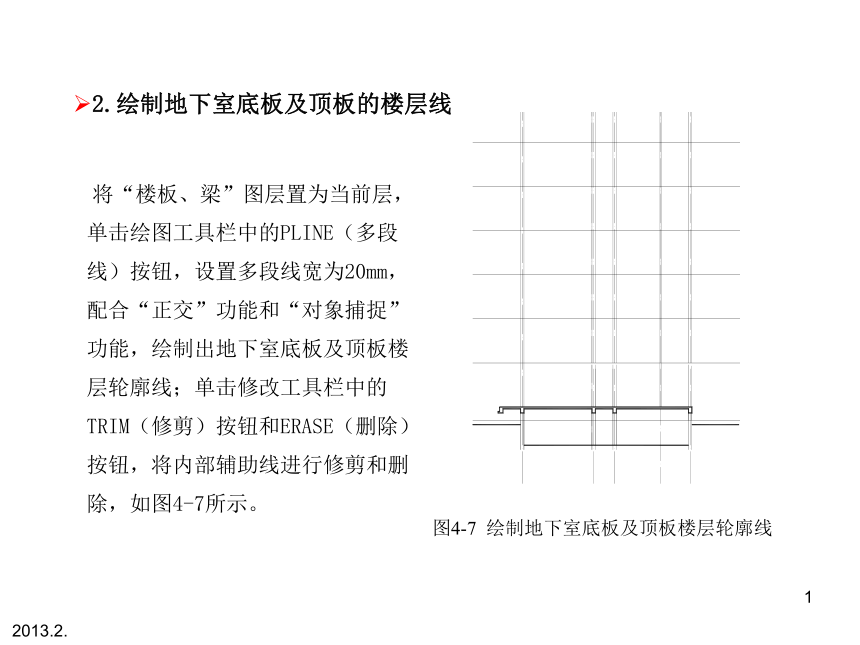

图4-7 绘制地下室底板及顶板楼层轮廓线
12013.2.
1
3. 绘制地下室墙体及门窗
将“墙体”图层置为当前层，单击绘图工具栏中的PLINE（多段线）按钮，设置多段线宽为50mm，配合“正交”功能和“对象捕捉”功能，绘制出地下室墙体轮廓线；将“门窗”图层置为当前层，单击绘图工具栏中的LINE（直线）按钮，配合“正交”功能和“对象捕捉”功能，绘制出地下室门窗；单击修改工具栏中的TRIM（修剪）按钮和ERASE（删除）按钮，将内部辅助线进行修剪和删除，如图4-8所示。
图4-8 绘制地下室墙体及门窗
12013.2.
1
4.绘制地下室内部未剖切到的部分、室外台阶
将“其他”图层置为当前层，单击绘图工具栏中的LINE（直线）按钮，配合“正交”功能和“对象捕捉”功能，绘制出地下室内部未剖切到的部分和室外台阶；单击修改工具栏中的TRIM（修剪）按钮和ERASE（删除）按钮，将内部辅助线进行修剪和删除，如图4-9所示。
图4-9 绘制地下室未剖切到的部分和室外台阶
12013.2.
1
5.绘制一层楼板、梁
将“楼板、梁”图层置为当前层，单击绘图工具栏中的PLINE（多段线）按钮，设置多段线宽为20mm，配合“正交”功能和“对象捕捉”功能，绘制出一层楼板、梁轮廓线；单击修改工具栏中的TRIM（修剪）按钮和ERASE（删除）按钮，将内部辅助线进行修剪和删除，如图4-10所示。
图4-10 绘制一层楼板、梁
12013.2.
1
6.绘制一层非剖切可见线
将“其他”图层置为当前层，单击绘图工具栏中的LINE（直线）按钮，配合“正交”功能和“对象捕捉”功能，绘制出一层非剖切可见线；单击修改工具栏中的TRIM（修剪）按钮和ERASE（删除）按钮，将内部辅助线进行修剪和删除，如图4-11所示。
图4-11 绘制一层非剖切可见线
12013.2.
1
7.绘制一层墙体、门窗
将“墙体”图层置为当前层，单击绘图工具栏中的PLINE（多段线）按钮，设置多段线宽为50mm，配合“正交”功能和“对象捕捉”功能，绘制出一层墙体轮廓线；将“门窗”图层置为当前层，单击绘图工具栏中的LINE（直线）按钮，配合“正交”功能和“对象捕捉”功能，绘制出一层门窗；单击修改工具栏中的TRIM（修剪）按钮和ERASE（删除）按钮，将内部辅助线进行修剪和删除，如图4-12所示。
图4-12 绘制一层墙体、门窗
12013.2.
1
课题四 绘制二层至六层剖面
1.绘制二层顶板、梁
将“楼板、梁”图层置为当前层，单击绘图工具栏中的PLINE（多段线）按钮，设置多段线宽为20mm，配合“正交”功能和“对象捕捉”功能，绘制出一层楼板、梁轮廓线；单击修改工具栏中的TRIM（修剪）按钮和ERASE（删除）按钮，将内部辅助线进行修剪和删除，如图4-13所示。
图4-13 绘制二层顶板和梁
12013.2.
1
课题四 绘制二层至六层剖面
2.绘制二层墙体、门窗
将“墙体”图层置为当前层，单击绘图工具栏中的PLINE（多段线）按钮，设置多段线宽为50mm，配合“正交”功能和“对象捕捉”功能，绘制出一层墙体轮廓线；将“门窗”图层置为当前层，单击绘图工具栏中的LINE（直线）按钮，配合“正交”功能和“对象捕捉”功能，绘制出一层门窗；单击修改工具栏中的TRIM（修剪）按钮和ERASE（删除）按钮，将内部辅助线进行修剪和删除，如图4-14所示。
图4-14 绘制二层墙体和门窗
12013.2.
1
课题四 绘制二层至六层剖面
3.绘制二层非剖切可见线
将“其他”图层置为当前层，单击绘图工具栏中的LINE（直线）按钮，配合“正交”功能和“对象捕捉”功能，绘制出一层非剖切可见线；单击修改工具栏中的TRIM（修剪）按钮和ERASE（删除）按钮，将内部辅助线进行修剪和删除，如图4-15所示。
图4-15 绘制二层非剖切可见线
12013.2.
1
课题四 绘制二层至六层剖面
4.边界和面域的创建
所谓“边界”是由图形中的封闭边界线转换成一种多段线，从而形成某个封闭区域的轮廓。创建边界时，可以用下面两种方法操作：
一、点击【绘图】菜单→【边界】。
二、在命令行中输入“BOUNDARY”命令。
所谓“面域”是用封闭边界创建的二维平面区域，它就像一张没有厚度的纸，他除了包含边界外，还包含边界内的平面。创建面域时，可以用下列方式来执行：
一、点击【绘图】菜单→【面域】。
二、点击标准工具栏中的“ ”图标。
三、在命令行中输入“REGION”命令。
12013.2.
1
【例】 在模型空间画一个圆和一个矩形，让它们相交，如图4-16所示。调用以上命令后，系统弹出“边界创建”对话框，点击对话框里的“拾取点”按钮，对话框消失，在刚才画的圆和矩形的相互重叠的区域里点击一下，然后右击鼠标或回车，创建就完成了。选中圆和矩形，按“Del”键将它们删除，留下的就是边界多段线，如图4-17所示。
图4-16
图4-17
12013.2.
1
课题四 绘制二层至六层剖面
5.填充混凝土楼板和梁
单击绘图工具栏中BHATCH（图案填充）按钮，分别设置不同的填充图例和比例，填充剖面墙体、楼板和过梁，如图4-20所示。
图4-20 填充混凝土楼板和梁
12013.2.
1
课题四 绘制二层至六层剖面
6.生成三层至六层
单击修改工具栏中的COPY（复制）按钮，配合“对象捕捉”功能，复制出三至六层剖面；单击修改工具栏中的ERASE（删除）按钮，删除重合的直线，效果如图4-21所示。
4-21 生成三层至六层剖面
12013.2.
1
课题五 绘制平屋顶剖面
1.绘制辅助线
将“辅助线”图层置为当前层，单击绘图工具栏中的LINE（直线）按钮，从六层楼顶线引绘一根水平线；点击OFFSET（偏移）按钮，让水平线向上偏移1000mm，得到水平方向的辅助线。如图4-22所示。
4-22 绘制屋顶辅助线
12013.2.
1
课题五 绘制平屋顶剖面
2.绘制屋面线并填充
将“楼板、梁”图层置为当前层，调用LINE、OFFSET等命令绘制出梁、屋面板辅助线。调用TRIM命令进行修剪，最后调用PLINE命令，根据辅助线绘制剖切到的屋面板和梁，效果如图4-23所示。
4-23 绘制屋面线
12013.2.
1
课题五 绘制平屋顶剖面
3.绘制屋顶屋檐及非剖面可见线
将“其他”图层置为当前层，单击绘图工具栏中的LINE（直线）按钮，配合“正交”功能和“对象捕捉”功能，绘制出屋顶屋檐及非剖切可见线；单击修改工具栏中的TRIM（修剪）按钮和ERASE（删除）按钮，将内部辅助线进行修剪和删除，效果如图4-24所示。
4-24 绘制屋顶屋檐及非剖面可见线
12013.2.
1
课题五 绘制平屋顶剖面
4.绘制非剖切部分立面
单击绘图工具栏中的LINE（直线）按钮，配合“正交”功能和“对象捕捉”功能，绘制出非剖切部分立面形状。效果如图4-25所示。
4-25 绘制非剖切部分立面
12013.2.
1
课题六 完成剖面图绘制
1.标注尺寸
①设置尺寸标注样式。单击【格式】︱【标注样式】菜单命令，弹出【标注样式管理器】对话框，如图4-26所示。单击【修改】按钮，弹出【修改标注样式：Standard】对话框，单击选项卡，设置参数，完成标注样式的设置。
4-26 “标注样式管理器”对话框
12013.2.
1
课题六 完成剖面图绘制
1.标注尺寸
②单击【标注】︱【线性】菜单命令和【连续】菜单命令，标注住宅楼剖面图外部尺寸和内部尺寸。效果如图4-27所示。
4-27 尺寸标注
12013.2.
1
课题六 完成剖面图绘制
2.绘制墙体截断符号
4-28 绘制墙体截断符号
12013.2.
1
课题六 完成剖面图绘制
3.绘制标高
单击绘图工具栏中的LINE（直线）按钮，绘制一个等腰三角形的标高符号；单击绘图工具栏中的MTEXT（多行文字）按钮，在标高上方注写标高文字；单击修改工具栏中的COPY（复制）按钮，复制标高符号及标高数字复制到各处；然后双击文字，对标高数字进行修改。效果如图4-29所示。
4-29 绘制标高
12013.2.
1
课题六 完成剖面图绘制
4.输入文字、比例，插入图框
①标注图名和比例。单击绘图工具栏中的MTEXT（多行文字）按钮，为住宅楼剖面图标注图名和比例；单击绘图工具栏中的PLINE（多段线）按钮和修改工具栏中的OFFSET（偏移）按钮，设置多段线宽为100mm，绘制出图名和比例下方的下划线；单击修改工具栏中的EXPLODE（分解）按钮，将第二根下划线进行分解。
②添加图框和标题。根据住宅楼剖面图的图幅大小，并按照1：100的比例出图，需制作一个A3立式图框，插入图框，并对其位置进行调整，然后填写标题栏中图样的有关属性，包括图名、日期等，成果如图4-30所示。
12013.2.
1
4-30 住宅楼剖面图预览效果
12013.2.
1
课题七 查询建筑图形信息
1.查询对象的距离
命令：DIST
菜单：工具 | 查询 | 距离
按钮：
命令提示与交互：
命令: ‘_dist 指定第一点:
指定第二点:
距离= 394.3380，XY平面中的倾角= 17，与 XY平面的夹角 = 0
X 增量= 376.8022，Y增量= 116.2864，Z增量= 0.0000
12013.2.
1
课题七 查询建筑图形信息
2.查询对象的面积信息
命令：AREA
菜单：工具 | 查询 | 面积
按钮：
命令提示与交互：
命令: _area
指定第一个角点或 [对象(O)/加(A)/减(S)]:
…
12013.2.
1
【例】通过指定一系列的点来查询不规则图形的面积和周长。
（a）单击需要测量的点 （b）计算不规则封闭区域面积周长
4-30 查询不规则图形的面积和周长
【例】查询指定对象的面积和周长。
（a）单击需要测量的多段线 （b）计算封闭多段线区域的面积周长
4-31 查询多段线或圆的区域面积和周长
