模块六 图形打印输出

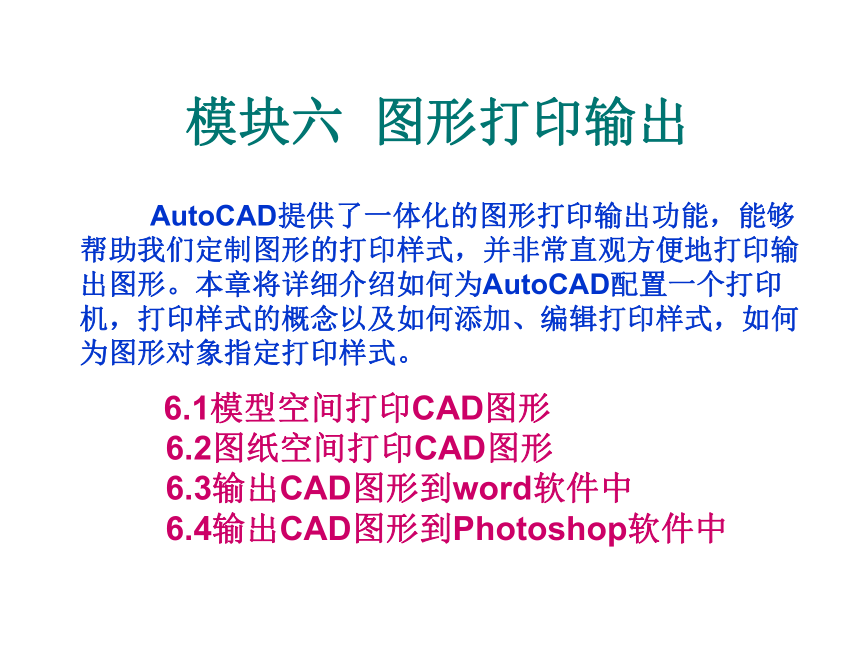

AutoCAD提供了一体化的图形打印输出功能，能够帮助我们定制图形的打印样式，并非常直观方便地打印输出图形。本章将详细介绍如何为AutoCAD配置一个打印机，打印样式的概念以及如何添加、编辑打印样式，如何为图形对象指定打印样式。

6.1模型空间打印CAD图形
6.2图纸空间打印CAD图形
6.3输出CAD图形到word软件中
6.4输出CAD图形到Photoshop软件中
课题一 模型空间打印CAD图形
命令功能

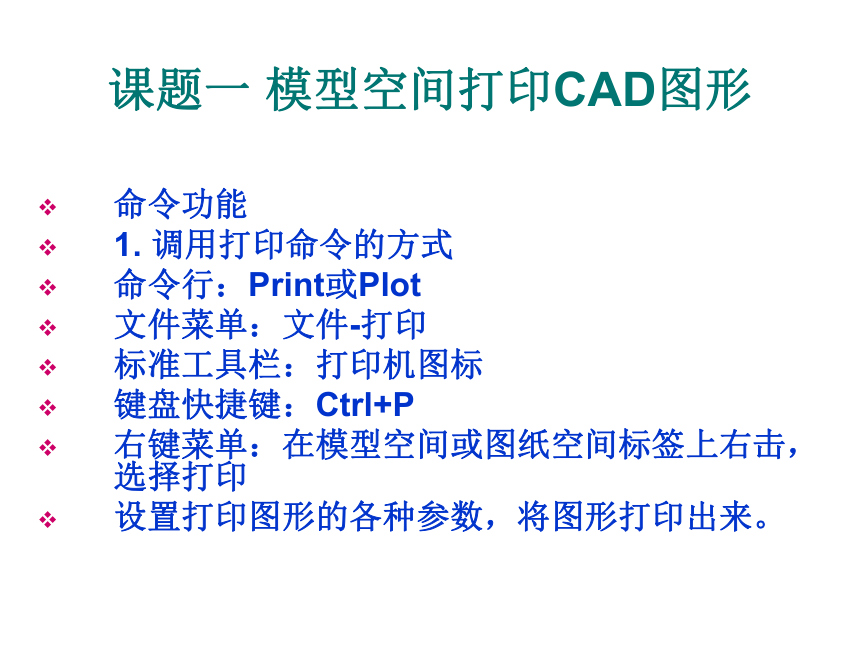

1. 调用打印命令的方式
命令行：Print或Plot
文件菜单：文件-打印
标准工具栏：打印机图标
键盘快捷键：Ctrl+P
右键菜单：在模型空间或图纸空间标签上右击，选择打印
设置打印图形的各种参数，将图形打印出来。
二、选项说明

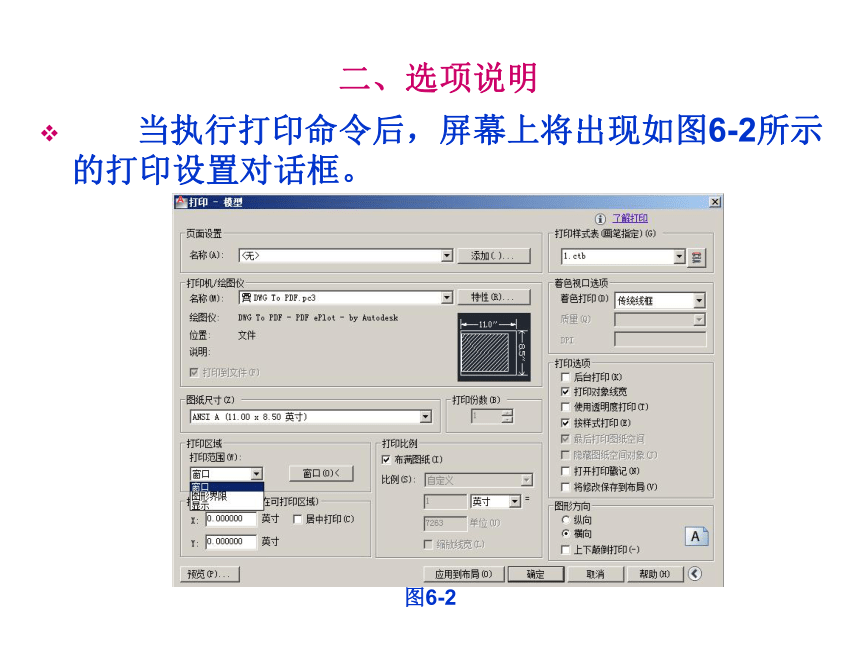

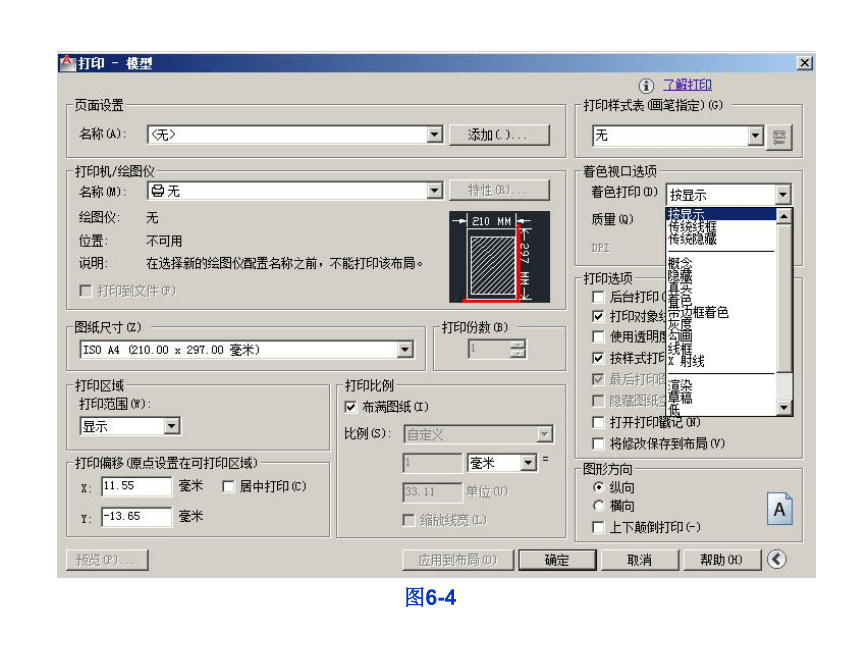

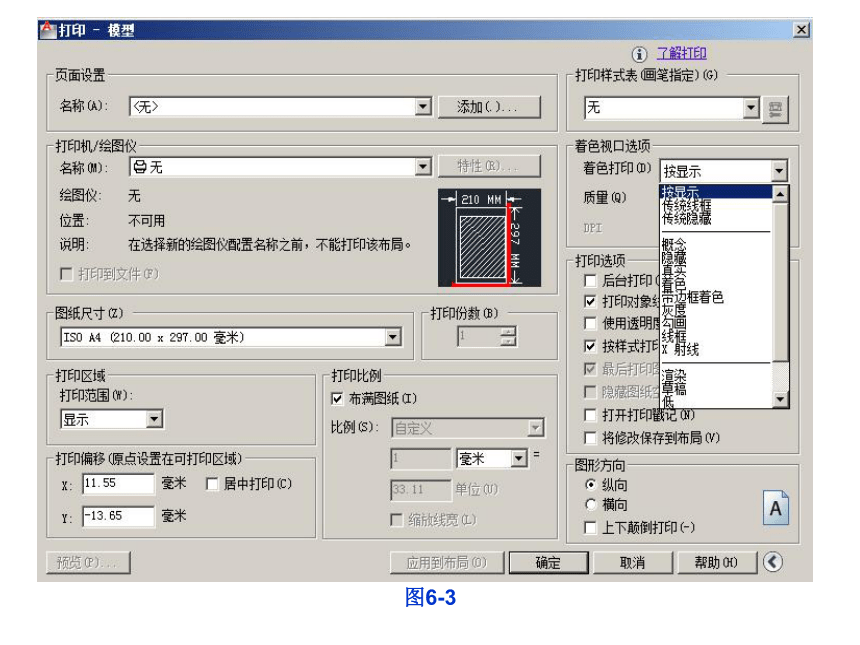

当执行打印命令后，屏幕上将出现如图6-2所示的打印设置对话框。
图6-2

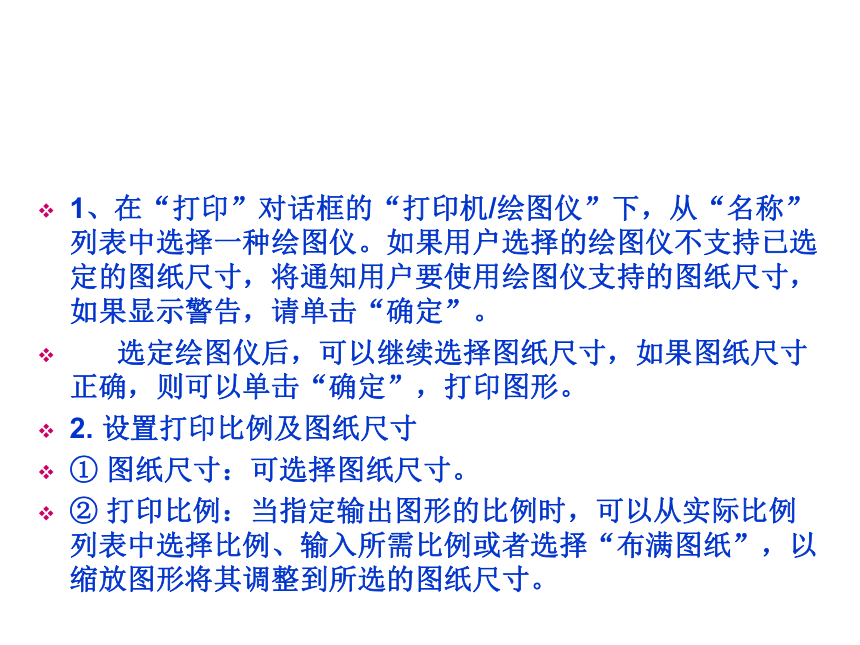

1、在“打印”对话框的“打印机/绘图仪”下，从“名称”列表中选择一种绘图仪。如果用户选择的绘图仪不支持已选定的图纸尺寸，将通知用户要使用绘图仪支持的图纸尺寸，如果显示警告，请单击“确定”。
选定绘图仪后，可以继续选择图纸尺寸，如果图纸尺寸正确，则可以单击“确定”，打印图形。
2. 设置打印比例及图纸尺寸
① 图纸尺寸：可选择图纸尺寸。
② 打印比例：当指定输出图形的比例时，可以从实际比例列表中选择比例、输入所需比例或者选择“布满图纸”，以缩放图形将其调整到所选的图纸尺寸。

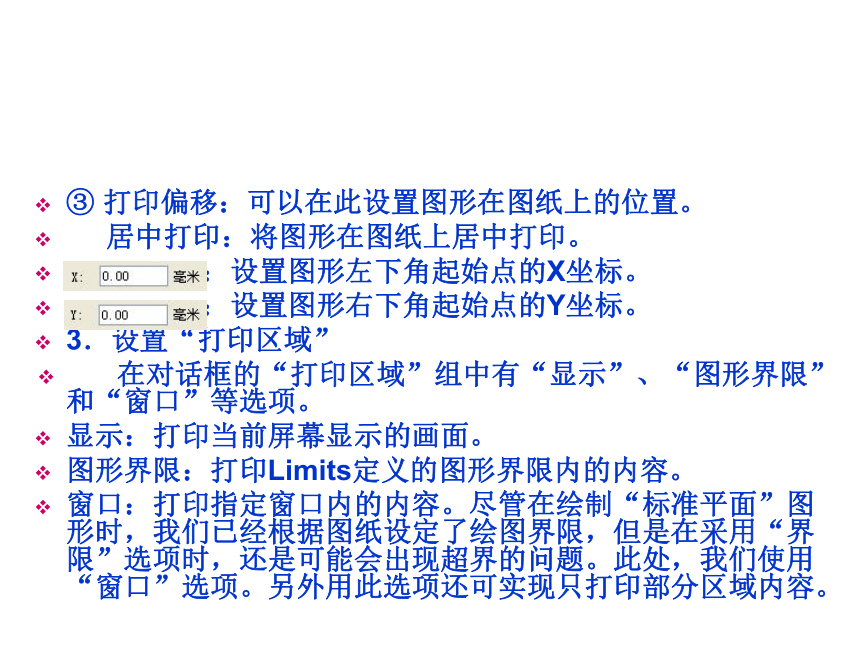

③ 打印偏移：可以在此设置图形在图纸上的位置。
居中打印：将图形在图纸上居中打印。
：设置图形左下角起始点的X坐标。
：设置图形右下角起始点的Y坐标。
3．设置“打印区域”
在对话框的“打印区域”组中有“显示”、“图形界限”和“窗口”等选项。
显示：打印当前屏幕显示的画面。
图形界限：打印Limits定义的图形界限内的内容。
窗口：打印指定窗口内的内容。尽管在绘制“标准平面”图形时，我们已经根据图纸设定了绘图界限，但是在采用“界限”选项时，还是可能会出现超界的问题。此处，我们使用“窗口”选项。另外用此选项还可实现只打印部分区域内容。

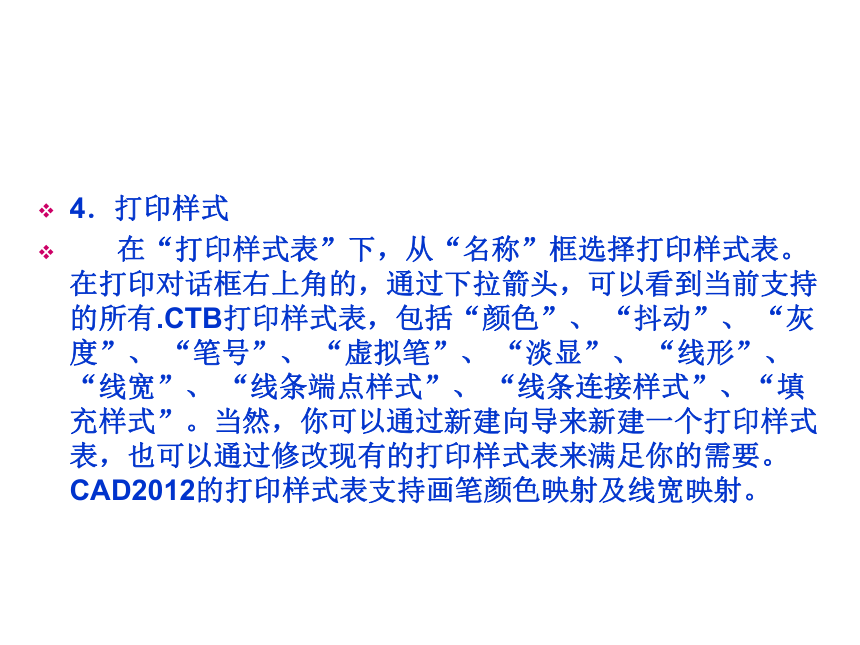

4．打印样式
在“打印样式表”下，从“名称”框选择打印样式表。在打印对话框右上角的，通过下拉箭头，可以看到当前支持的所有.CTB打印样式表，包括“颜色”、 “抖动”、 “灰度”、 “笔号”、 “虚拟笔”、 “淡显”、 “线形”、 “线宽”、 “线条端点样式”、 “线条连接样式”、“填充样式”。当然，你可以通过新建向导来新建一个打印样式表，也可以通过修改现有的打印样式表来满足你的需要。CAD2012的打印样式表支持画笔颜色映射及线宽映射。

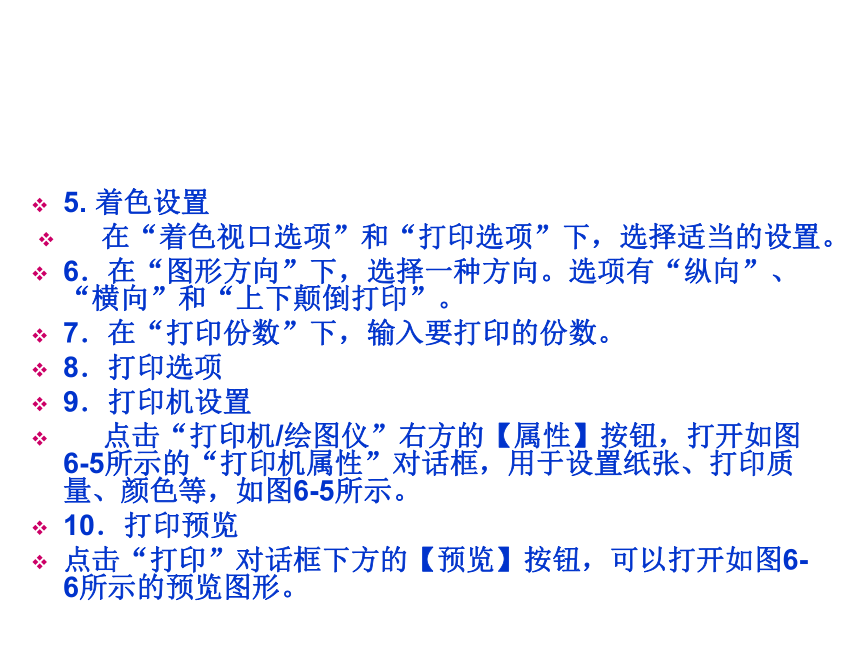

5. 着色设置
在“着色视口选项”和“打印选项”下，选择适当的设置。
6．在“图形方向”下，选择一种方向。选项有“纵向”、“横向”和“上下颠倒打印”。
7．在“打印份数”下，输入要打印的份数。
8．打印选项
9．打印机设置

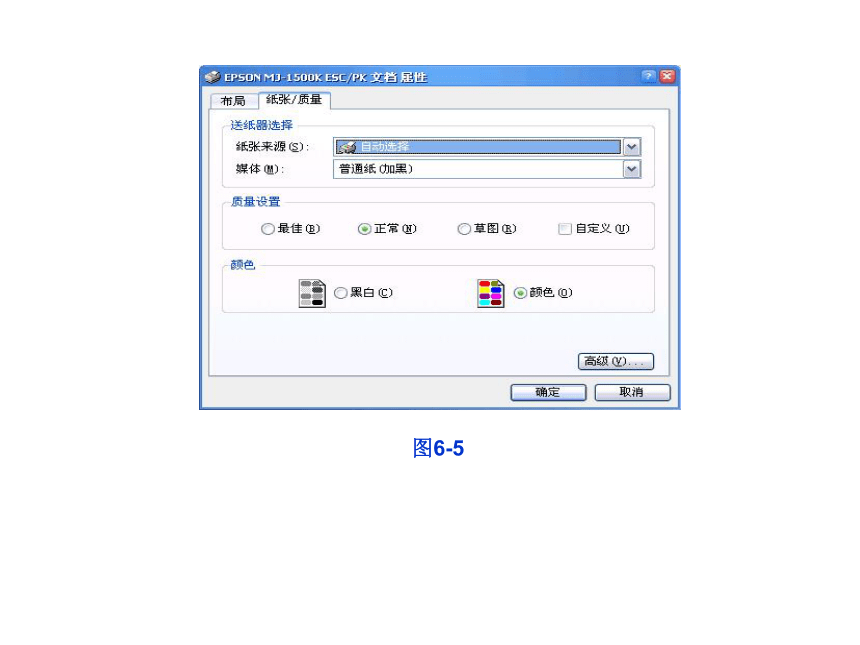

点击“打印机/绘图仪”右方的【属性】按钮，打开如图6-5所示的“打印机属性”对话框，用于设置纸张、打印质量、颜色等，如图6-5所示。
10．打印预览
点击“打印”对话框下方的【预览】按钮，可以打开如图6-6所示的预览图形。
图6-3
图6-4
图6-5
图6-6
课题二 图纸空间打印CAD图形
一、进入图纸空间
1．执行方式
在命令行执行Pmspace 弹出如图6-7所示的“工作空间”对话框，选择其中的 “图纸空间（P）”单选项；也可以将系统参数“Tilemode”的值设为“OFF”或“ON ”。
CAD2012的模型空间和图纸空间的切换方式，在屏幕左下方有“Model”、“布局1”和“布局2”这三个标签页，也就是模型空间、布局1、布局2，鼠标点击“布局1”标签即可进入到布局1。
图6-7
二、在图纸空间中创建多个浮动视口
1．执行方式
命 令 行：Mview (MV)
2．操作实例
命令：Mview
视口: 打开(ON)/关闭(OFF)/充满(F)/锁定(L)/对象(O)/多边形(P)/2/3/4/<第一点>: 2
两个视口: 水平(H)/竖向(V)/上方(A)/下方(B)/下方(B)/<右边(R)>: h
充满屏幕(F)/<边界矩形的第一点>: 在屏幕左下角点一个点
对角点：在屏幕右上点一个点，设定图纸空间范围
结果如图6-8所示。
图6-8
三、在图纸空间画图纸幅面线、图框和标题栏。
在图纸空间画图纸幅在线、图框和标题栏，如图6-10所示，线宽只需按最终图纸上的线宽设定即可，与比例无关。
图6-9
四、在图纸空间中，调整各个浮动视口的大小与位置。
在图纸空间内，选定视口边框后，视口可以象编辑其他物体一样来复制、删除、移动、缩放和拉伸，但是视口内的实体图形并不允许编辑。
五、进入模型空间下的浮动视口
进入模型空间下的浮动视口，在浮动视口下就可以更改选定的视口内的实体图形。
六、在模型空间下的浮动视口中调整
七、重新回到图纸空隐藏浮动视口边框间
八、关于在图纸空间中打印图形时的打印比例
在图纸空间中规划好的图纸，在图纸空间中打印，只需将打印比例设为1:1即可。
课题三 输出CAD图形到word软件中
一、方法1：输出为wmf
1. 在AutoCAD里，菜单—文件（file）—输出（export），选择wmf格式，选择设置保存的路径,起个文件名。
2. 打开word。鼠标定好插入点，菜单—插入—图片—来自文件，查找你刚保存的那个wmf格式的AutoCAD图。
3. 利用word提供的工具，调整图片大小，和文字的排版位置关系等等。
二、方法2：输出为eps文件
1.在AutoCAD里，菜单—文件（file）—输出（export），选择eps格式，选择设置保存的路径,起个文件名。
2.打开word。鼠标定好插入点，菜单—插入—图片—来自文件，查找你刚保存的那个eps格式的AutoCAD图。
3.利用word提供的工具，调整图片大小，和文字的排版位置关系等等。
图6-21
课题四 输出CAD图形到Photoshop软件中
一、方法1
现在cad里把cad图存为*.BMP格式的（具体操作：文件---输出----*.BMP）在PHOTOSHOP里打开就好了。
二、方法2
1．首先在AutoCAD中添加一个虚拟的绘图仪。
用鼠标左键单击（下简称"单击"）下拉菜单文件→绘图仪管理器（图6-27），弹出设置对话框（图6-28），单击添加绘图仪向导，弹出添加绘图仪对话框，单击下一步，弹出添加绘图仪开始对话框（图6-29），选择我的电脑，单击下一步弹出绘图仪型号对话框（图6-30），选中图片中选中项，单击下一步，弹出输出文件格式对话框（图6-31），单击下一步，弹出端口选择对话框（图6-32），单击下一步。弹出绘图仪命名对话框（图6-33），在对话框中输入“ps”，单击下一步。弹出绘图仪设置完成对话框（图6-34），单击完成，完成虚拟绘图仪的设置。
虚拟绘图仪设置完成，打开一个CAD文档，单击菜单栏文件或者输入“CTRL+P”，弹出打印设置对话框（图6-35），打印机/绘图仪选择“ps打印机.pc3”，单击确定，弹出浏览打印文件对话框（图6-36），选择EPS文件存储的文件夹，单击保存，完成EPS文件存储（图6-37）。在photoshop程序中打开该文件即可。
图6-25
图6-26
图6-27
