2013.2.
2013.2.

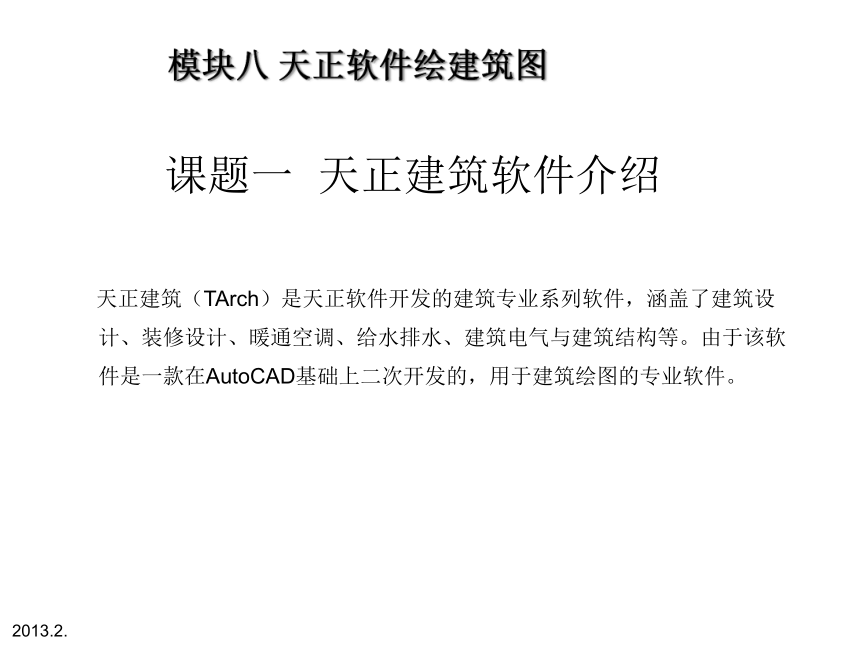

课题一 天正建筑软件介绍
　　
天正建筑（TArch）是天正软件开发的建筑专业系列软件，涵盖了建筑设计、装修设计、暖通空调、给水排水、建筑电气与建筑结构等。由于该软件是一款在AutoCAD基础上二次开发的，用于建筑绘图的专业软件。
2013.2.
天正建筑软件的安装与使用
1.
安装：天正建筑的安装较简单，运行天正软件光盘的Setup.exe文件，根据实际情况选择单机版或网络版授权方式，然后选择要安装的组件进行安装即可。
启动：天正建筑安装完成后，将在桌面上创建“天正建筑TArch7 for 2008”快捷方式图标。双击该图标，或者选择“开始”>“程序”>“天正建筑7”>“天正建筑TArch7 for 2008”菜单，即可启动天正建筑程序 。
2013.2.

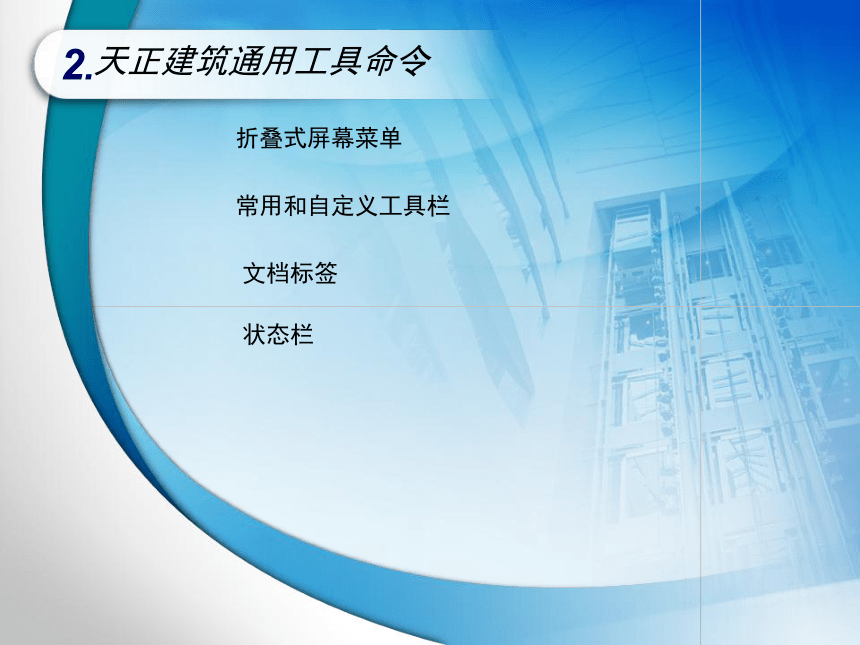

天正建筑通用工具命令
2.
折叠式屏幕菜单
常用和自定义工具栏
文档标签
状态栏
2013.2.

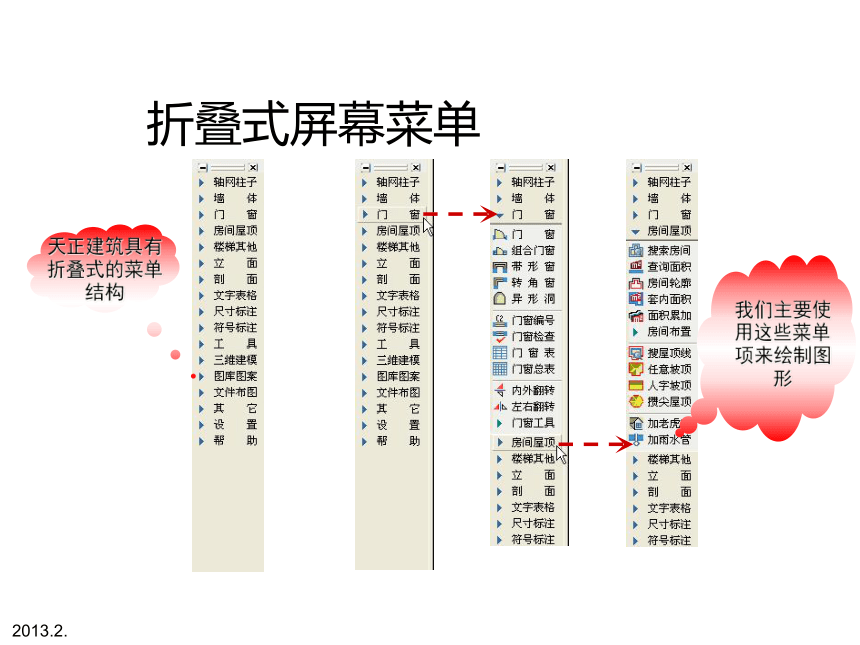

折叠式屏幕菜单
天正建筑具有折叠式的菜单结构
我们主要使用这些菜单项来绘制图形
2013.2.

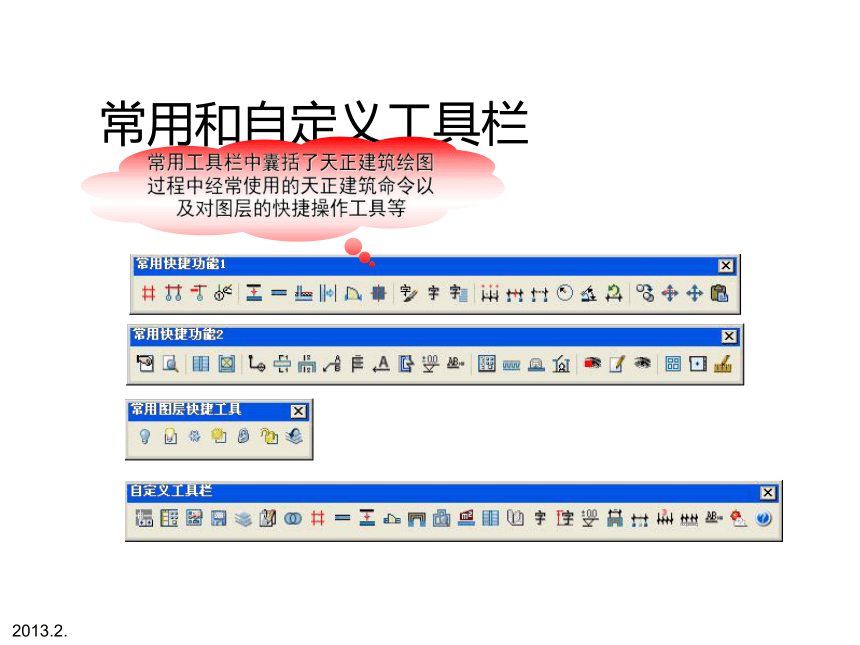

常用和自定义工具栏
常用工具栏中囊括了天正建筑绘图过程中经常使用的天正建筑命令以及对图层的快捷操作工具等
2013.2.

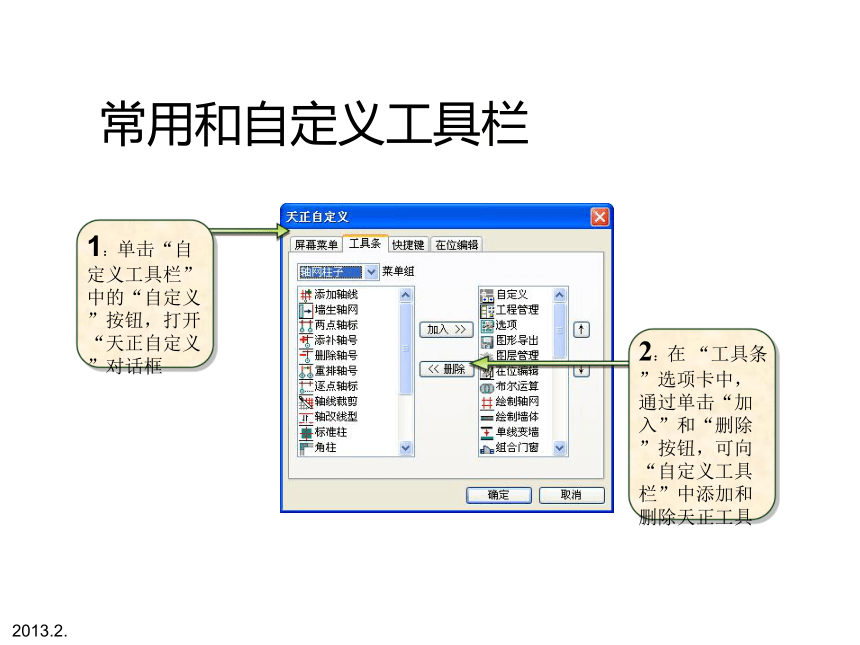

常用和自定义工具栏
1：单击“自定义工具栏”中的“自定义”按钮，打开“天正自定义”对话框
2：在 “工具条”选项卡中，通过单击“加入”和“删除”按钮，可向“自定义工具栏”中添加和删除天正工具
2013.2.

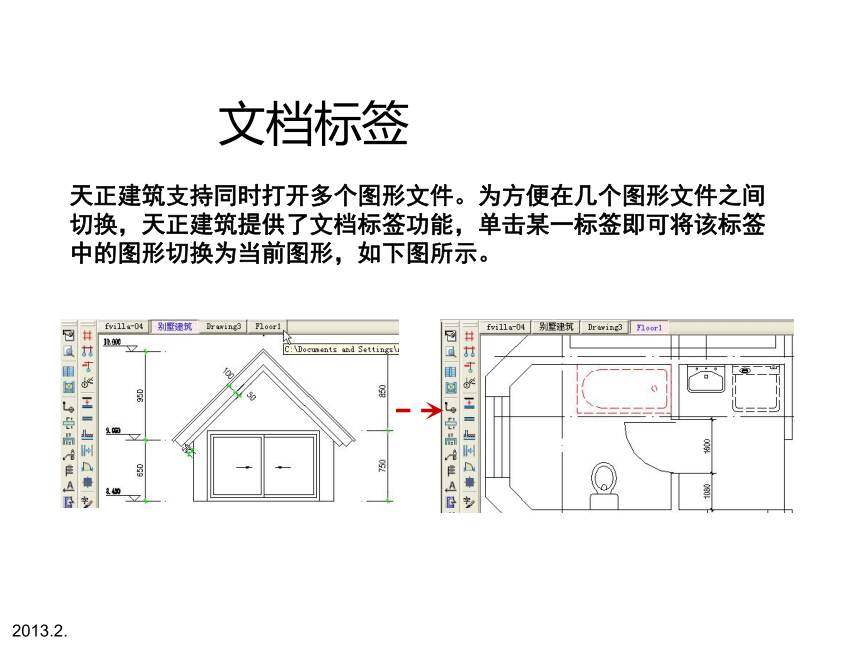

文档标签
天正建筑支持同时打开多个图形文件。为方便在几个图形文件之间切换，天正建筑提供了文档标签功能，单击某一标签即可将该标签中的图形切换为当前图形，如下图所示。
2013.2.

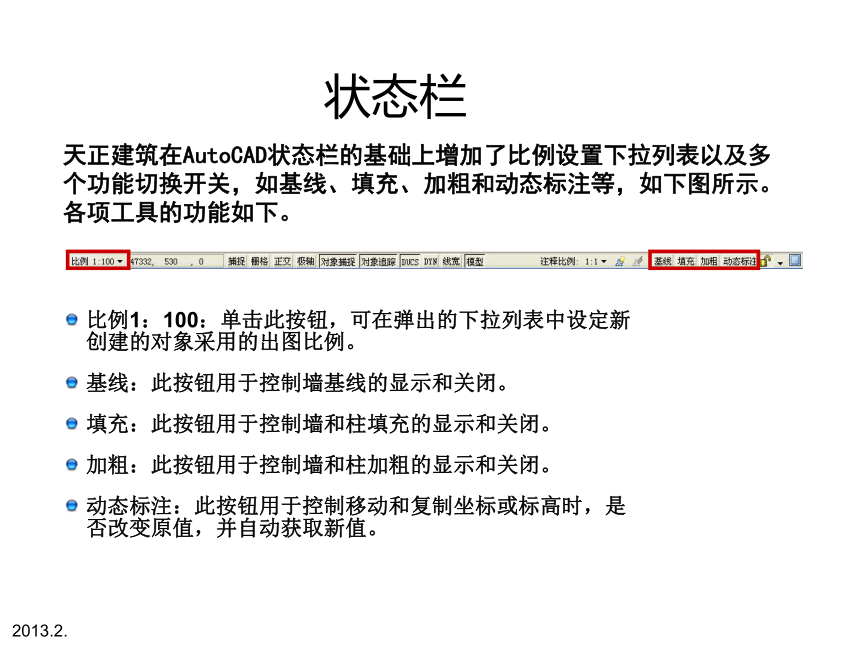

状态栏
天正建筑在AutoCAD状态栏的基础上增加了比例设置下拉列表以及多个功能切换开关，如基线、填充、加粗和动态标注等，如下图所示。各项工具的功能如下。
比例1：100：单击此按钮，可在弹出的下拉列表中设定新创建的对象采用的出图比例。
基线：此按钮用于控制墙基线的显示和关闭。
填充：此按钮用于控制墙和柱填充的显示和关闭。
加粗：此按钮用于控制墙和柱加粗的显示和关闭。
动态标注：此按钮用于控制移动和复制坐标或标高时，是否改变原值，并自动获取新值。
2013.2.

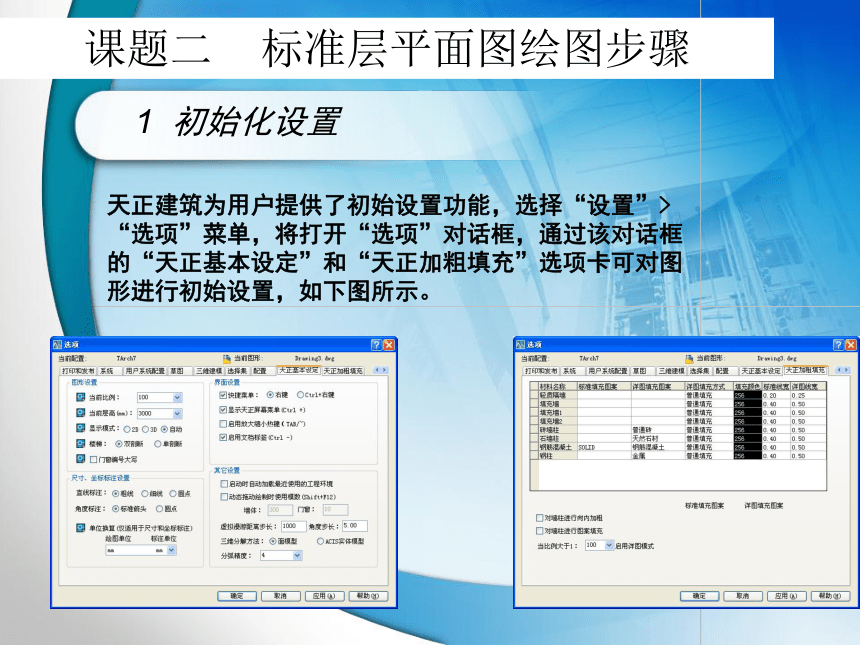

1 初始化设置
天正建筑为用户提供了初始设置功能，选择“设置”>“选项”菜单，将打开“选项”对话框，通过该对话框的“天正基本设定”和“天正加粗填充”选项卡可对图形进行初始设置，如下图所示。
课题二 标准层平面图绘图步骤
2013.2.
绘制轴网、标注轴号和轴网尺寸
2.

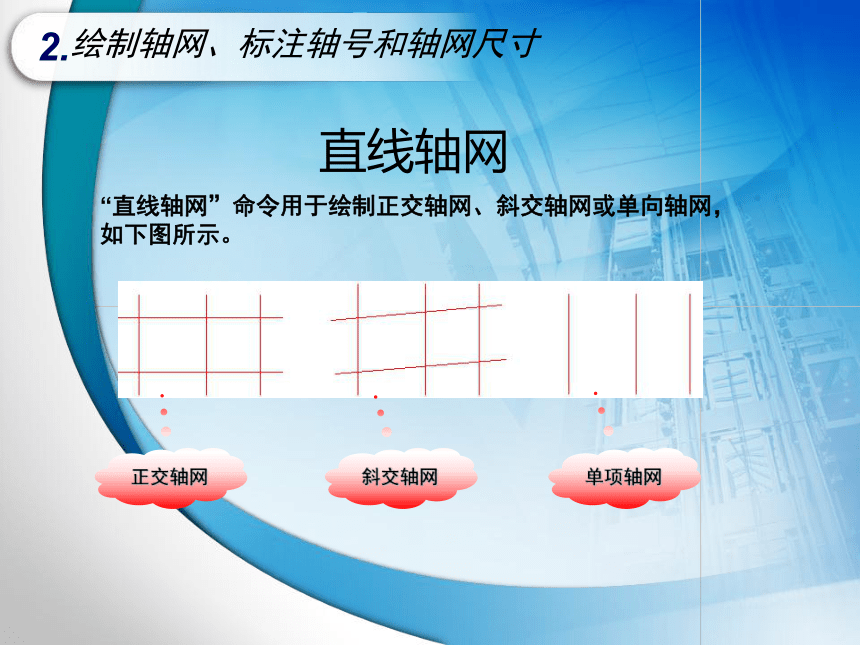

直线轴网
“直线轴网”命令用于绘制正交轴网、斜交轴网或单向轴网，如下图所示。
正交轴网
斜交轴网
单项轴网
2013.2.

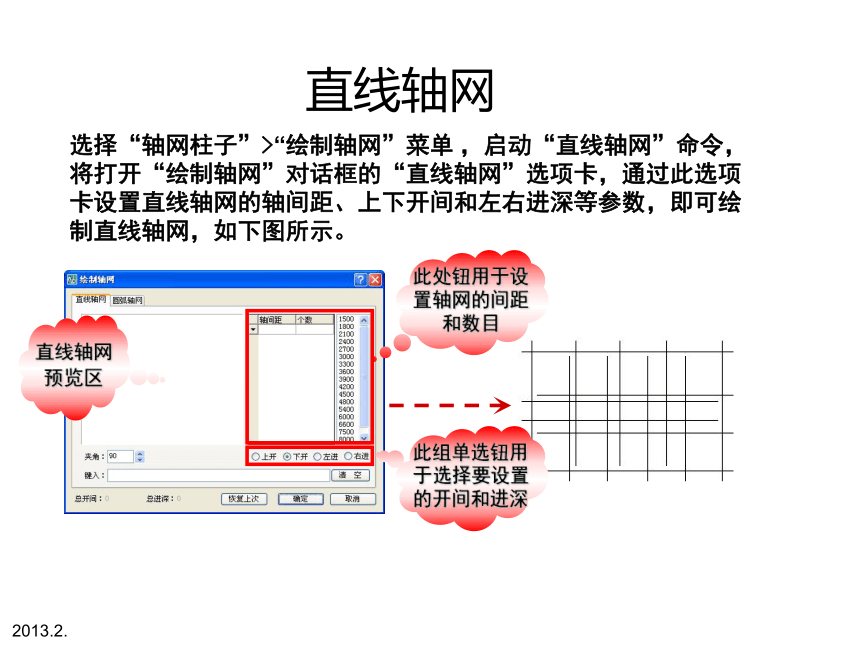

直线轴网
选择“轴网柱子”>“绘制轴网”菜单 ，启动“直线轴网”命令，将打开“绘制轴网”对话框的“直线轴网”选项卡，通过此选项卡设置直线轴网的轴间距、上下开间和左右进深等参数，即可绘制直线轴网，如下图所示。
此组单选钮用于选择要设置的开间和进深
此处钮用于设置轴网的间距和数目
直线轴网预览区
2013.2.
圆弧轴网
圆弧轴网由一组同心弧线和不过圆心的径向直线组成，其常与直线轴网组合使用。
在“绘制轴网”对话框中切换到“圆弧轴网”选项卡，在此选项卡中设置圆弧轴网的圆心角、进深等参数，即可绘制圆弧轴网，如下图所示。
圆心角
进深
2013.2.
轴线剪裁
使用“轴线裁剪”命令可根据设定的多边形或直线范围，裁剪多边形内的轴线或者直线某一侧的轴线。
选择 “轴网柱子”>“轴线裁剪”菜单 ，启动“轴线裁剪”命令，可按照下图所示操作裁剪轴线。
1：单击确定矩形的一个角点
2：单击确定矩形的另一个角点
2013.2.
-----两点轴标
通过“两点轴标”命令可对始末轴线间的一组平行轴线（直线轴网与圆弧轴网的进深）或者径向轴线（圆弧轴线的圆心角）进行轴号和尺寸标注。
选择“轴网柱子”>“两点轴标”菜单,启动“两点轴标”命令，打开“轴网标注”对话框，通过此对话框可标注轴网，如下图所示。
1：选择起始轴线
2：选择终止轴线
标注轴网
2013.2.
------逐点轴标
“逐点轴标”命令用于对单个轴线标注轴号，轴号独立存在，不与已存在的轴号系统和尺寸系统发生关联。因此，该命令不适用于一般的平面图轴网，常用于立面与剖面、详图等单独的轴线进行标注。
选择“轴网柱子”>“逐点轴标”菜单,启动“逐点轴标”命令，选择要标注的轴线并输入轴号，即可完成逐点标注操作，如下图所示。
2013.2.
绘墙体
3.
绘制墙体
通过“绘制墙体”命令可绘制直墙和弧形墙，如下图所示。
直墙
弧形墙
基线
2013.2.
绘制墙体
选择“墙体”>“绘制墙体”菜单，打开“绘制墙体”对话框，通过此对话框设置墙体的左宽、右宽、材料等参数，再选择绘制墙体的方式，即可在图中绘制墙体，如下图所示。
2013.2.
单线变墙
轴线
2013.2.
-----倒墙角
“倒墙角”命令与AutoCAD的“圆角”命令类似，是使用圆角将两段墙体的端点进行连接。
选择“墙体”>“倒墙角”菜单，启动“倒墙角”命令，设置圆角半径，再选择两段墙体，即可完成倒墙角操作，如下图所示。
编辑墙体
.
2013.2.
----修墙角
“修墙角”命令用于对属性完全相同的墙体相交处进行清理。当用户对墙体进行某些编辑操作后，如果墙体相交处出现未按要求打断的情况，可以采用“修墙角”命令对其进行处理。利用该命令还可以更新墙体、墙体造型、柱子，以及维护各种自动裁剪关系。
选择“墙体”>“修墙角”菜单，启动“修墙角”命令，窗选要清理的两墙相交处，即可完成修墙角操作，如下图所示。
2013.2.
基线对齐
“基线对齐”命令用于纠正以下两种情况的墙线错误：一是由于基线不对齐而导致墙体显示或搜索房间数据出错；二是由于存在短墙而造成墙体显示不正确。
选择“墙体”>“基线对齐”菜单，启动“基线对齐”命令，选择基线新的连接点，再分别选择要对齐的两个墙段，即可将其基线对齐，如下图所示。
2013.2.
绘柱
4.
标准柱
使用“标准柱”命令可创建截面为矩形、圆形和正多边形等形状的标准柱。
选择“轴网柱子”>“标准柱”菜单，打开“标准柱”对话框，通过此对话框设置柱子的形状、材料、尺寸等参数，并在图中指定插入柱子的位置，即可完成柱子的绘制，如下图所示。
2013.2.
角柱
使用“角柱”命令可在墙角处创建形状与墙角一致，默认高度为层高的柱子。
选择 “轴网柱子”>“角柱”菜单，启动“角柱”命令，选取要创建角柱的墙角，打开“转角柱参数”对话框，通过此对话框设置角柱各分肢的长度和宽度，以及角柱的材料，即可完成角柱的绘制，如下图所示。
角柱
2013.2.
构造柱
“构造柱”命令用于在墙角或墙体内创建构造柱。
选择“轴网柱子”>“构造柱”菜单，启动“构造柱”命令，选取要创建构造柱的位置，打开“构造柱参数”对话框，通过此对话框设置构造柱的尺寸，即可在选取位置插入构造柱，如下图所示。
构造柱
此组选项用于设置沿AC或BD方向的构造柱尺寸
此按钮用于切换将柱子对中还是对齐边
2013.2.
柱子夹点编辑
在绘图区单击柱子将显示其夹点，拖动各夹点可以改变柱子的尺寸、形状或位置，如下图所示。
拖动中心夹点可移动柱子；按住【Ctrl】键拖动可旋转柱子
拖动其他夹点可改变柱子尺寸或形状
拖动中心夹点可移动柱子
拖动其他夹点可改变柱子直径
矩形柱
圆柱
2013.2.
绘门窗
5.
门窗→门窗(MC)
点取菜单命令后，显示如下对话框，
2013.2.
插入门窗
单击“门窗参数”对话框左侧的图例，可在打开的“天正图库管理系统”对话框中选择门窗的二维样式（平面样式），如下图所示。
门窗类型
门窗构造
2013.2.
插入门窗
单击“门窗参数”对话框左下角的工具按钮，可选择门窗的定位方式，如下图所示。
“自由插入”方式
“沿着直墙顺序插入”方式
2013.2.
插入门窗
“依据点取位置两侧的轴线进行等分插入”方式
“在点取的墙段上等分插入”方式
与墙垛的距离
“垛宽定距插入”方式
2013.2.
插入门窗
与轴线的距离
“轴线定距插入”方式
“按角度插入弧墙上的门窗”方式
2013.2.
插入门窗
“充满整个墙段插入门窗”方式
“插入上层门窗”方式插入的窗
三维效果
2013.2.
插入转角窗
使用“转角窗”命令可在墙角两侧插入窗台高和窗高分别相同的两段带形窗，并共用一个窗编号。转角窗包括普通角窗和角凸窗两种形式。
选择“门窗”>“转角窗”菜单，打开“绘制角窗”对话框，通过此对话框设置编号、窗高、窗台高等参数，然后选择墙角，并设置两侧转角距离，即可完成转角窗的绘制，如下图所示。
普通角窗
角凸窗
2013.2.
门窗替换
2013.2.
绘制楼梯
6.
双跑楼梯
三维效果
选择“楼梯其他”>“双跑楼梯”菜单，打开“矩形双跑梯段”对话框，通过此对话框设置双跑楼梯的参数，然后在图中指定其放置位置，即可完成双跑楼梯的绘制操作，如下图所示。
2013.2.
绘阳台
7.
使用“阳台”命令可以预定样式直接绘制阳台或根据已有的轮廓线生成阳台。一层的阳台可以自动遮挡散水，阳台对象也可以被柱子局部遮挡。
选择“楼梯其他”>“阳台”菜单，打开“绘制阳台”对话框，通过此对话框选择阳台的类型，并设置其参数，然后指定阳台的起点、终点等，即可完成阳台的绘制，如下图所示。
2013.2.
坡道的主要作用是为车辆和残疾人的通行提供便利。使用“坡道”命令可绘制单跑坡道（多跑、曲边与圆弧坡道由相应绘制楼梯命令中的“作为坡道”选项创建），坡道也可以遮挡散水。
选择“楼梯其他”>“坡道”菜单，打开“坡道”对话框，通过此对话框设置坡道的参数，在图中指定坡道的放置位置，即可完成坡道的绘制，如下图所示。
绘坡道
8.
2013.2.
基本与标准层类似，局部修改楼梯间，去阳台、雨棚、加室外出入口、台阶、坡道等
课题三 底层平面图绘图步骤
2013.2.
课题六 生成门窗表
选择“门窗”>“门窗表”菜单，启动“门窗表”命令，选择楼层平面图中需统计的门窗，打开“表格内容”对话框，通过此对话框选择门窗表的样式和编辑门窗表，然后指定门窗表的放置位置，即可完成门窗表的创建，如下图所示。
2013.2.
课题四 绘立面图
建筑立面图是根据“工程管理”面板中的楼层表数据生成的，因此创建建筑立面图包含两个过程：一是创建楼层表；二是生成立面图。
首先选择“文件布图”>“工程管理”菜单，打开“工程管理”面板，通过此面板可创建工程项目，如下图所示。
一、创建楼层表
2013.2.
在“工程管理”面板中的“楼层”设置区中，可通过两种方式创建楼层表，具体如下：
如果每层平面图均保存在独立的图纸文件中， 可利用“工程管理”面板 “楼层”设置区中的“选择层文件”按钮 ，完成该楼层信息的创建，如下图所示。
2013.2.
建筑立面图
如果多个平面图在同一个图纸文件中，可利用“工程管理”面板 “楼层”设置区中的“在当前图中窗选楼层范围，同一个文件夹中可布置多个楼层平面”按钮 ，完成楼层表的创建，如下图所示。
2013.2.
构件立面图
通过“构件立面”命令可生成选定三位对象的立面图。
选择“立面”>“构件立面”菜单，启动“构件立面”命令，选择生成构件立面图的方向，再选择需要生成立面的建筑构件，然后指定立面图的放置位置，即可完成构件立面图的绘制，如下图所示。
2013.2.
立面门窗
使用“立面门窗”命令可在立面图上替换已有门窗的样式或直接创建门窗。
选择“立面”>“立面门窗”菜单，打开“天正图库管理系统”对话框，通过此对话框选择门窗的类型和样式，然后单击“替换”按钮 （或单击“确定”按钮 ），可替换选定的门窗（或直接创建门窗），如下图所示。
2013.2.
立面阳台
使用“立面阳台”命令可在立面图中替换已有阳台或直接创建阳台。
选择“立面”>“立面阳台”菜单，打开“天正图库管理系统”对话框，通过此对话框选择阳台的样式，然后单击“替换”按钮 （或单击“确定”按钮 ），可替换选定的阳台（或直接创建阳台），如下图所示。
2013.2.
立面屋顶
使用“立面屋顶”命令可绘制多种形式的屋顶立面图。
选择“立面”>“立面屋顶”菜单，打开“立面屋顶参数”对话框，通过此对话框选择立面屋顶的类型，并设置其参数，然后在图中选取屋顶的定位点，即可完成立面屋顶的创建，如下图所示。
2013.2.
课题五 绘剖面图
与立面图相似，建筑剖面图的绘制依据也是工程管理中的楼层表，并且需要先在首层绘制剖切线。
选择“剖面”>“建筑剖面”菜单，启动“建筑剖面”命令，选择一层平面图中的剖切线，再选择出现在剖面图中的轴线，打开“剖面生成设置”对话框，通过此对话框设置消隐计算方式、标注形式等参数，即可生成剖面图，如下图所示。
2013.2.
构件剖面图
“构件剖面”命令用于生成当前标准层、局部构件或三维图块对象在指定剖视方向上的剖视图。
选择“剖面”>“构建剖面”菜单，启动“构件剖面”命令，选择剖切线，再选择建筑构件，然后指定剖面图的放置位置，即可完成构件剖面图的绘制，如下图所示。
2013.2.
剖面墙
通过“画剖面墙”命令可使用双线为剖面添加直线或弧线墙体。
选择“剖面”>“画剖面墙”菜单，启动“画剖面墙”命令，分别指定剖面墙的起点和终点，即可完成剖面墙的绘制，如下图所示。
2013.2.
双线楼板
通过“双线楼板”命令可使用双线绘制楼板剖面图。
选择“剖面”>“双线楼板”菜单，启动“双线楼板”命令，分别指定楼板的起点和终点，再设置楼板顶面标高和楼板厚度，即可完成楼板的绘制，如下图所示。
2013.2.
预制楼板
预制楼板是在工厂加工成型后运到施工现场进行安装的楼板，使用“预制楼板”命令可绘制预制楼板的剖面图。
选择“剖面”>“预制楼板”菜单，打开“剖面楼板参数”对话框，通过此对话框选择楼板的类型，并设置其参数，然后分别指定预制楼板的插入点和插入方向，即可完成预制楼板的绘制，如下图所示。
2013.2.
加剖断梁
使用“加剖断梁”命令可在剖面图中为剖断的梁绘制其剖面图。
选择“剖面”>“加剖断梁”菜单，启动“加剖断梁”命令，选择剖断梁的定位参考点，再分别设置梁左右两侧距参考点的距离，以及梁底边距参考点的距离，即可完成剖断梁的绘制，如下图所示。
2013.2.
剖面门窗
使用“剖面门窗”命令可绘制或修改剖面门窗（包括含有门窗过梁或开启门窗扇的非标准剖面门窗）。
选择“剖面”>“剖面门窗”菜单，打开“剖面门窗样式”对话框，选择剖面墙线，然后设置门窗下口到墙下端的距离，以及窗的高度，即可完成剖面门窗的绘制，如下图所示。
2013.2.
剖面檐口
使用“剖面檐口”命令可绘制檐口的剖面形式，如女儿墙、现浇挑檐和现浇坡檐等。
选择“剖面”>“剖面檐口”菜单，打开“剖面檐口参数”对话框，通过此对话框选择檐口的类型，并设置其参数，然后指定檐口的插入点，即可完成剖面檐口的绘制，如下图所示。
2013.2.
门窗过梁
使用“门窗过梁”命令可在剖面门窗上方绘制给定梁高的矩形过梁剖面，且带有灰度填充。
选择“剖面”>“门窗过梁”菜单，启动“门窗过梁”命令，选择要添加过梁的剖面门窗，然后设置梁高，即可完成过梁剖面的绘制， 如下图所示。
2013.2.
剖面填充
使用“剖面填充”命令可将指定材料的图例作为图案对剖面墙线、楼梯等进行填充。该命令与AutoCAD的“图案填充”命令不同，该命令不要求墙端封闭即可填充图案。
选择“剖面”>“剖面填充”菜单，启动“剖面填充”命令，选择要填充的剖面墙线，打开“请点取所需的填充图案”对话框，选择填充图案，并设置其参数，即可为剖面墙填充图案，如下图所示。
2013.2.
剖面加粗和取消
通过“居中加粗”命令或“向内加粗”命令可将剖切线加粗，通过“取消加粗”命令可将加粗的剖切线恢复原状。
选择“剖面”>“居中加粗”（或“向内加粗”）菜单，启动“居中加粗”（或“向内加粗”）命令，选择要加粗的剖面线，即可完成剖面线加粗操作，效果如下图所示。
居中加粗
向内加粗
2013.2.
剖面楼梯
使用“参数楼梯”命令可绘制楼梯的剖面，使用该命令可一次绘制双跑U形楼梯，条件是各跑步数相同，而且之间对齐（没有错步）。
选择“剖面”>“参数楼梯”菜单，打开“参数楼梯”对话框，通过此对话框选择楼梯的样式、楼梯的形式，并设置楼梯的参数，然后指定楼梯的插入位置，即可完成楼梯的绘制，如下图所示。
在本书正文中，有剖面楼梯的详细绘制步骤，以及“参数楼梯”对话框的参数说明。
2013.2.
楼梯栏杆
使用“楼梯栏杆”命令根据图层识别在双跑楼梯中剖切到的梯段与可见的梯段，按常用的直栏杆样式绘制栏杆的剖面图（“楼梯栏杆”可自动遮挡栏杆，且依赖于楼梯创建）。
选择“剖面”>“楼梯栏杆”菜单，启动“楼梯栏杆”命令，设置楼梯扶手的高度，再选择是否打断遮挡线，然后指定楼梯扶手的起点和终点，即可完成楼梯栏杆的绘制，如下图所示。
2013.2.
楼梯栏板
使用“楼梯栏板”命令可绘制楼梯实心栏板的剖面图，并根据图层识别的可见梯段和剖面梯段自动处理栏板的遮挡关系。
选择“剖面”>“楼梯栏板”菜单，启动“楼梯栏板”命令，设置楼梯扶手高度，选择是否将遮挡线变为虚线，然后分别指定扶手的起点和终点，即可完成楼梯栏板的绘制，如下图所示。
2013.2.
扶手接头
使用“扶手接头”命令可对楼梯扶手和楼梯栏板的接头作倒角与水平连接处理。该命令与“剖面楼梯”、“参数栏杆”、“楼梯栏杆”和“楼梯栏板”各命令均可配合使用。
选择“剖面”>“扶手接头”菜单，启动“扶手接头”命令，设置扶手伸出距离，再选择是否增加栏杆，然后窗选两段扶手（或栏板），即可完成扶手接头的绘制，如下图所示。
