(共18张PPT)
2013.2.
2013.2.
1

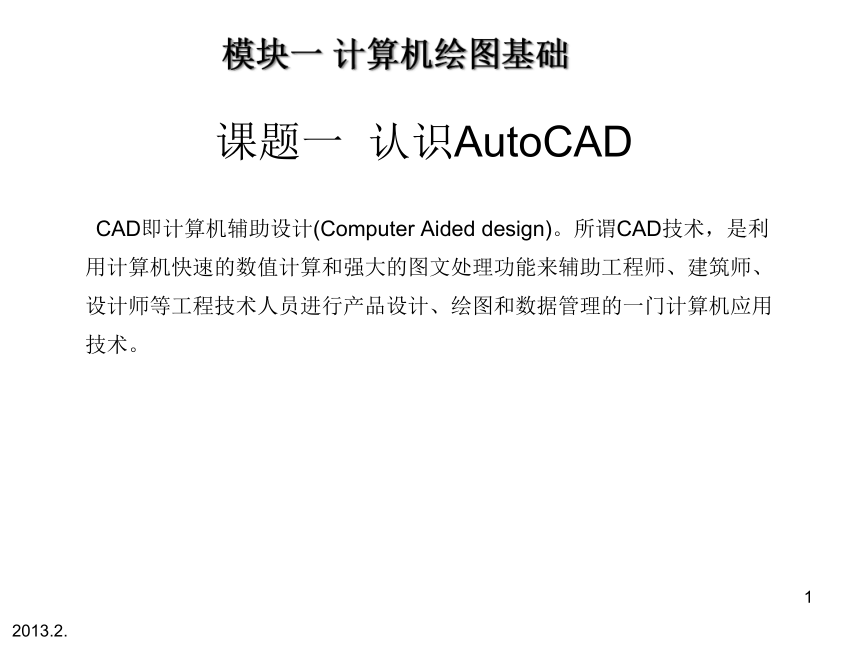

课题一 认识AutoCAD
  CAD即计算机辅助设计(Computer Aided design)。所谓CAD技术,是利用计算机快速的数值计算和强大的图文处理功能来辅助工程师、建筑师、设计师等工程技术人员进行产品设计、绘图和数据管理的一门计算机应用技术。
12013.2.
1

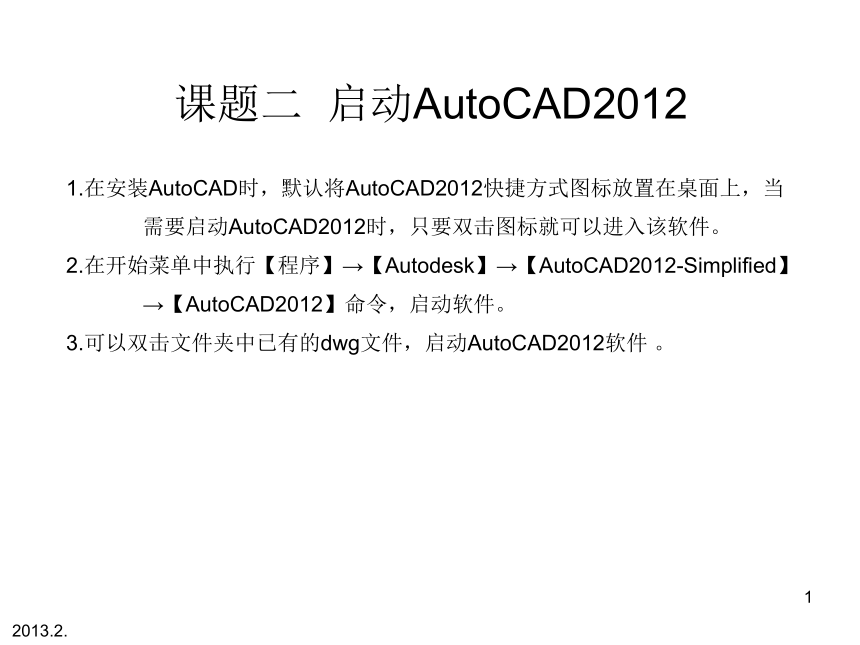

课题二 启动AutoCAD2012
1.在安装AutoCAD时,默认将AutoCAD2012快捷方式图标放置在桌面上,当需要启动AutoCAD2012时,只要双击图标就可以进入该软件。
2.在开始菜单中执行【程序】→【Autodesk】→【AutoCAD2012-Simplified】→【AutoCAD2012】命令,启动软件。
3.可以双击文件夹中已有的dwg文件,启动AutoCAD2012软件 。
12013.2.
1

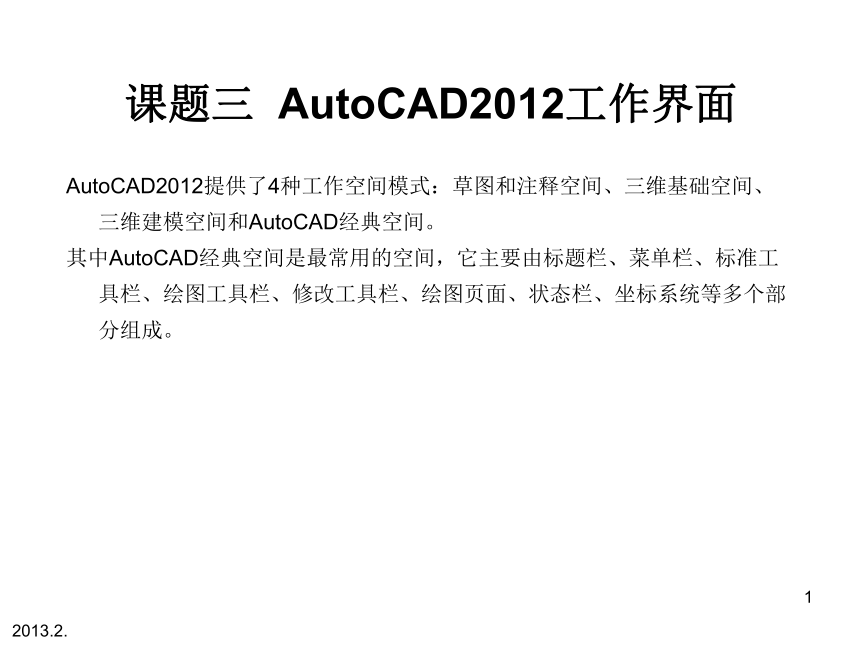

课题三 AutoCAD2012工作界面
AutoCAD2012提供了4种工作空间模式:草图和注释空间、三维基础空间、三维建模空间和AutoCAD经典空间。
其中AutoCAD经典空间是最常用的空间,它主要由标题栏、菜单栏、标准工具栏、绘图工具栏、修改工具栏、绘图页面、状态栏、坐标系统等多个部分组成。
12013.2.
1
12013.2.
1

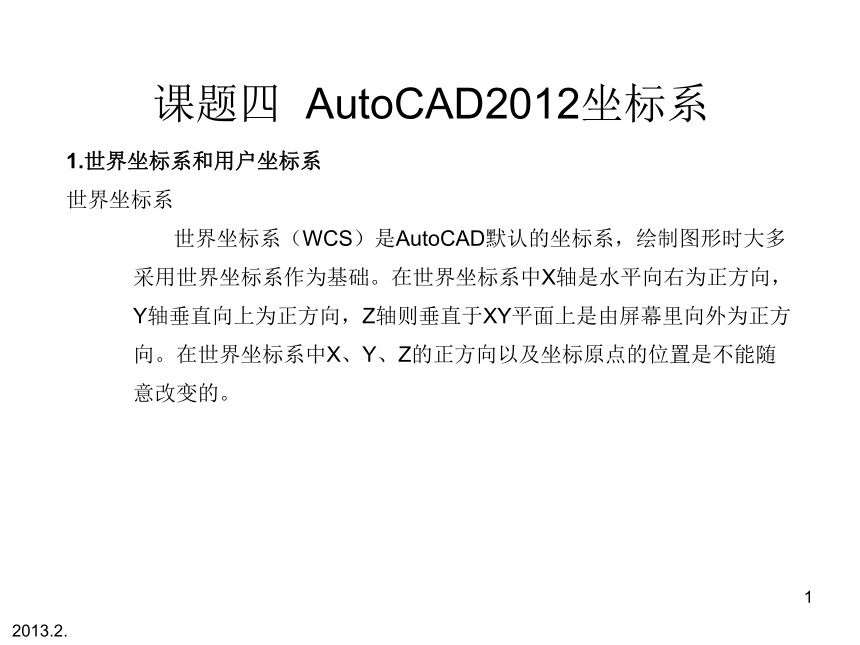

课题四 AutoCAD2012坐标系
1.世界坐标系和用户坐标系
世界坐标系
     世界坐标系(WCS)是AutoCAD默认的坐标系,绘制图形时大多采用世界坐标系作为基础。在世界坐标系中X轴是水平向右为正方向,Y轴垂直向上为正方向,Z轴则垂直于XY平面上是由屏幕里向外为正方向。在世界坐标系中X、Y、Z的正方向以及坐标原点的位置是不能随意改变的。
12013.2.
1

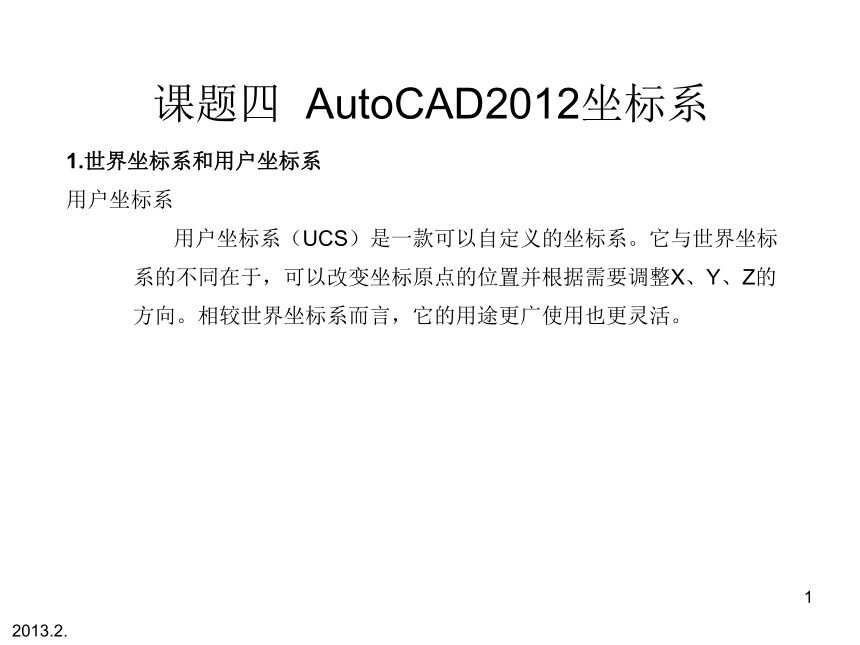

课题四 AutoCAD2012坐标系
1.世界坐标系和用户坐标系
用户坐标系
     用户坐标系(UCS)是一款可以自定义的坐标系。它与世界坐标系的不同在于,可以改变坐标原点的位置并根据需要调整X、Y、Z的方向。相较世界坐标系而言,它的用途更广使用也更灵活。
12013.2.
1
2.直角坐标和极坐标
直角坐标
     直角坐标又称笛卡尔坐标,是AutoCAD中最常用的坐标。二维平面上,直角坐标是指以特定点与坐标原点(0,0)或另外一点为参考点,分别在X、Y轴上的直线距离的表示方法。X轴水平向右为正方向,Y轴垂直向上为正方向。确定某一点的坐标值时可以有负值,这里的负值是表示方向,两个数据之间用“,”隔开。
     直角坐标可以用绝对直角坐标和相对直角坐标两种表示法来确定某一点的位置。
12013.2.
1
2.直角坐标和极坐标
极坐标
    极坐标是指特定点与坐标原点或上一点的位移和角度。通常在位移和角度中用“<”隔开。
12013.2.
1
12013.2.
1
课题五 AutoCAD2012常用基本操作
1、新建文件
    当启动AutoCAD2012时会默认一个图形文件,可以在该文件中绘制任意图形。如果需要新建图形文件时,可以用下面几种方法操作:
命令行输入:“NEW”;
菜单栏:【文件】→【新建】;
点击标准工具栏中的新建图标;
快捷键Ctrl+N。
12013.2.
1
2、保存文件
    在使用AutoCAD绘制图形的过程中,可以采用以下几种方法保存文件,即可打开“图形另存为”对话框。如图所示。
命令行:“QSAVE”或“SAVE”;
点击【文件】菜单→【保存】;.
点击标准工具栏中 图标;.
快捷键Ctrl+S。.
12013.2.
1
    如果要保存已存储过的文件,可以调出另存为对话框,重新设置文件名和保存格式。
  调出命令的方法 :
命令行输入:“SAVES”;
菜单栏:【文件】→【另存为】;
在标准工具栏中点击“ ”图标;
快捷键Ctrl+Shift+S。
12013.2.
1
3、打开文件
    在AutoCAD中需要打开已有文件再次修改时,可执行以下操作调出“打开”对话框。如图所示。
命令行输入:“OPEN”;
菜单栏:【文件】→【打开】;
在标准工具栏中点击“ ”图标;
快捷键Ctrl+O。
12013.2.
1
4、关闭文件
需要关闭文件可以用下列方式来执行:
命令行输入:“Quit”或“Exit”;
菜单栏:【文件】→【关闭】;
点击界面右上角的“ ”图标;
快捷键Alt+W+O。
12013.2.
1
课题六 绘图环境的设置
用户在使用AutoCAD绘图之前,为了提高设计的速度和质量,往往会根据所绘制图形的要求设置图形界限和图形单位等系统参数。
1、图形界限
设置图在绘图时需要设计一个虚拟的矩形区域,用来控制图形的范围,这个矩形区域就是图形界限。图形界限的方法有两种:
命令行输入:“Limits”;
菜单栏:【格式】→【图形界限】。
12013.2.
1
图形单位
在AutoCAD中,大多采用1:1的比例来绘图。所有的对象都可以按照实际尺寸来绘制,如图所示。打开“单位”对话框可以用以下式:
命令行输入:“Units”或“UN”;
菜单栏【格式】→【单位】。
12013.2.
1
本章小结
本章主要介绍了AutoCAD2012的基本概念和操作。通过学习本章,用户可以全面的了解AutoCAD的发展,工作界面、坐标系和输入方法、常用的基本操作以及绘图环境的设置。
1
