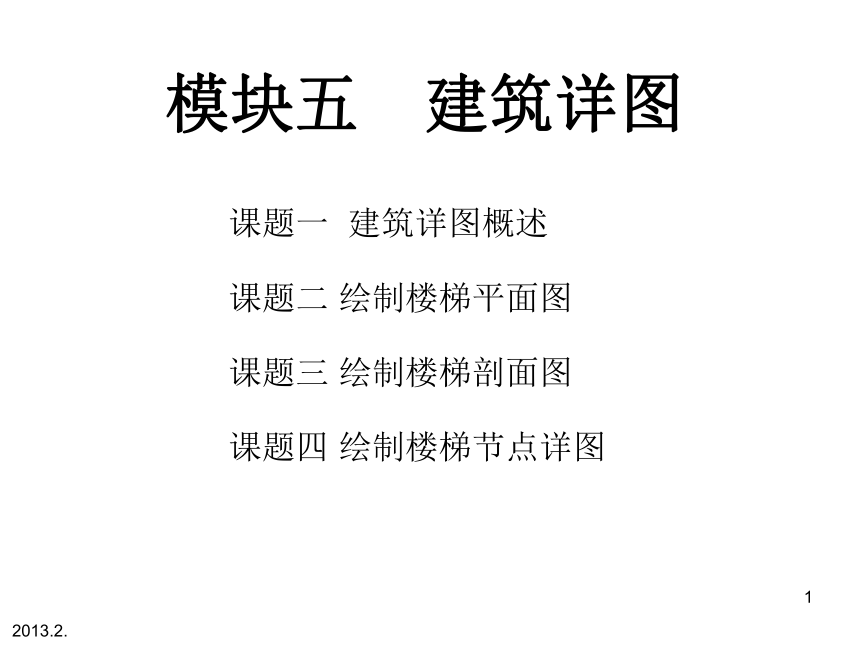

模块五 建筑详图
课题一 建筑详图概述
课题二 绘制楼梯平面图
课题三 绘制楼梯剖面图
课题四 绘制楼梯节点详图
12013.2.
1
课题一 建筑详图概述

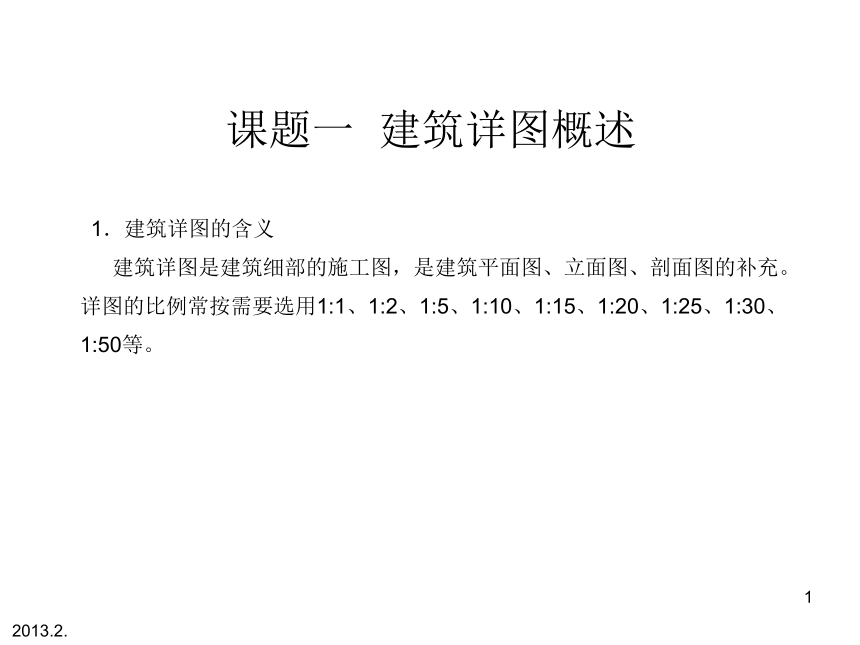

　　1．建筑详图的含义
建筑详图是建筑细部的施工图，是建筑平面图、立面图、剖面图的补充。详图的比例常按需要选用1:1、1:2、1:5、1:10、1:15、1:20、1:25、1:30、1:50等。
12013.2.
1
2．建筑详图的图示内容
3．建筑详图的图示方法和制图标准
详图与平、立、剖面图的关系是用索引符号联系的。索引符号是有直径为8~10mm的圆和水平直径组成，圆及水平直径应以细实线绘制。
（1）详图索引符号
（2）局部剖切索引符号
（3）详图符号
12013.2.
1
课题二 绘制楼梯平面图

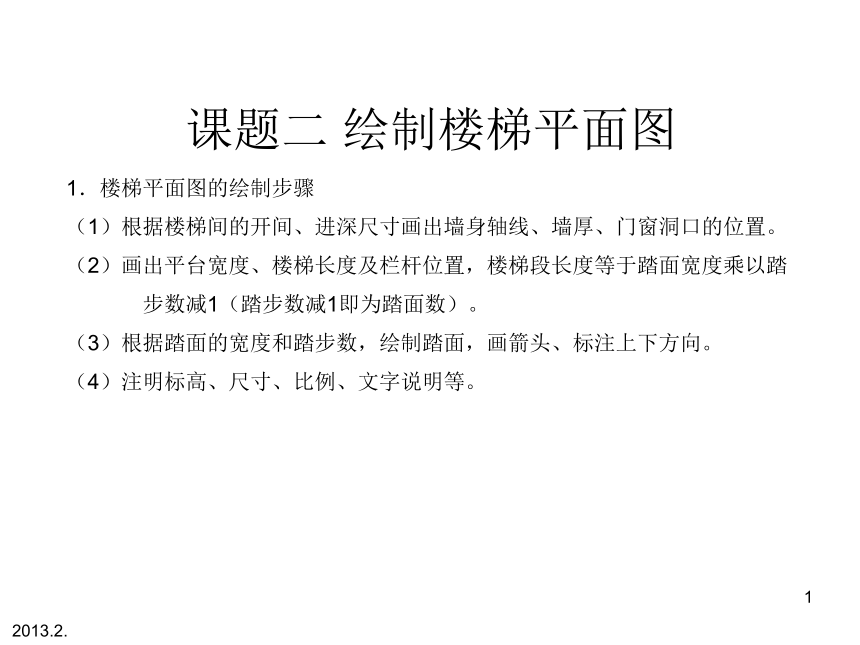

1．楼梯平面图的绘制步骤
（1）根据楼梯间的开间、进深尺寸画出墙身轴线、墙厚、门窗洞口的位置。
（2）画出平台宽度、楼梯长度及栏杆位置，楼梯段长度等于踏面宽度乘以踏步数减1（踏步数减1即为踏面数）。
（3）根据踏面的宽度和踏步数，绘制踏面，画箭头、标注上下方向。
（4）注明标高、尺寸、比例、文字说明等。
12013.2.
1
2．楼梯平面图的绘制过程
（1）绘制墙身轴线、墙厚、门窗洞口的位置

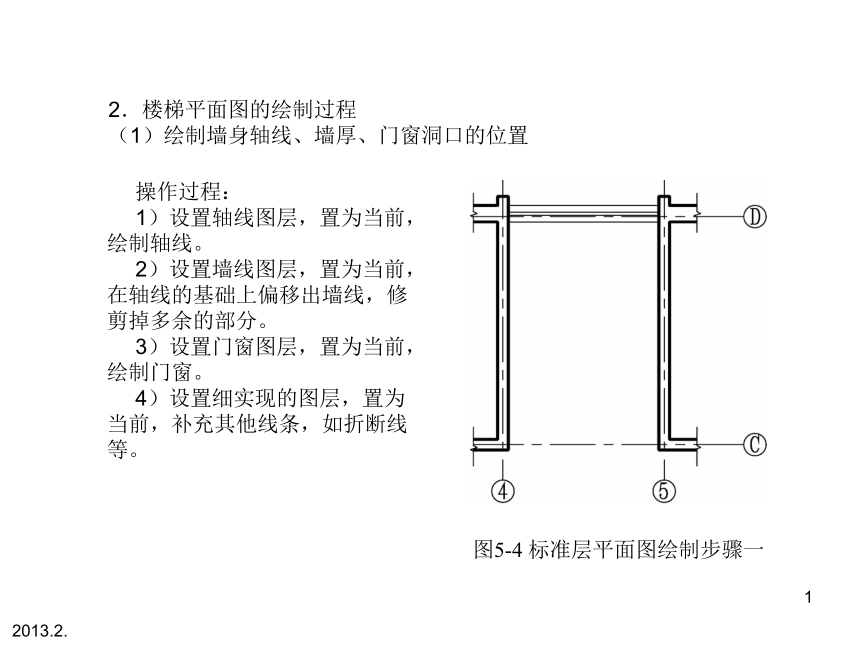

图5-4 标准层平面图绘制步骤一
操作过程：
1）设置轴线图层，置为当前，绘制轴线。
2）设置墙线图层，置为当前，在轴线的基础上偏移出墙线，修剪掉多余的部分。
3）设置门窗图层，置为当前，绘制门窗。
4）设置细实现的图层，置为当前，补充其他线条，如折断线等。
12013.2.
1
（2）画出平台宽度、楼梯长度及栏杆位置

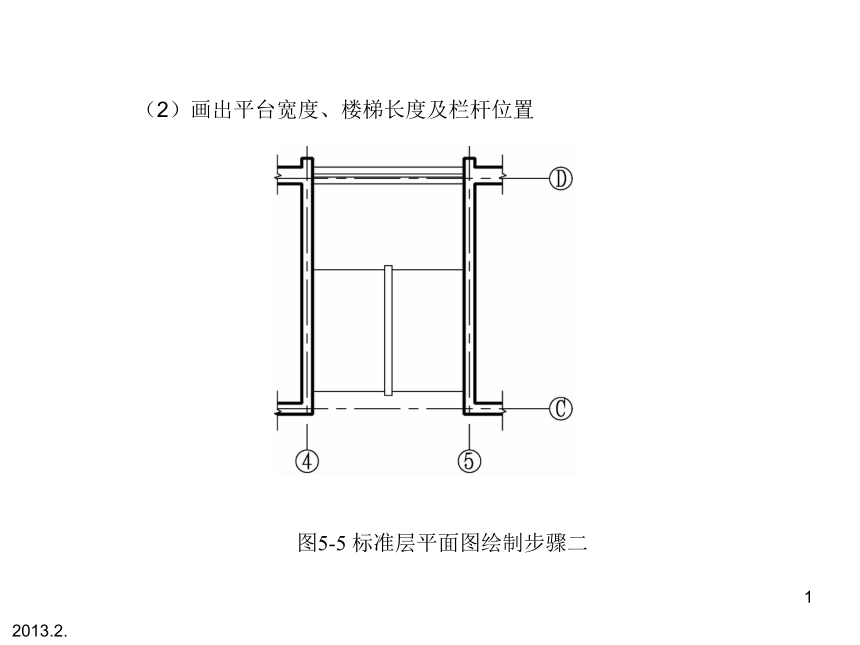

图5-5 标准层平面图绘制步骤二
12013.2.
1
（3）根据踏面的宽度和踏步数，绘制踏面

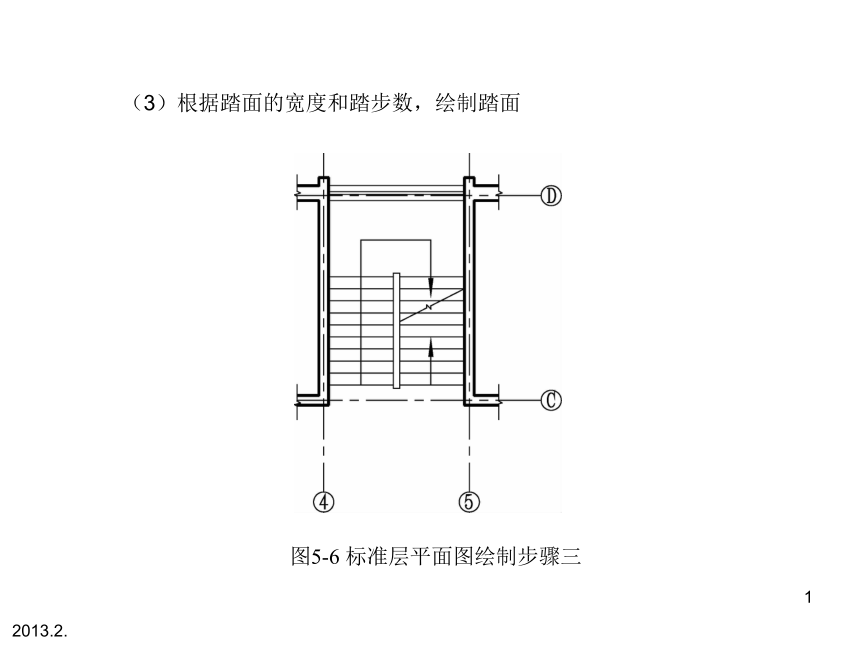

图5-6 标准层平面图绘制步骤三
12013.2.
1
（4）注明标高、尺寸、比例、文字说明

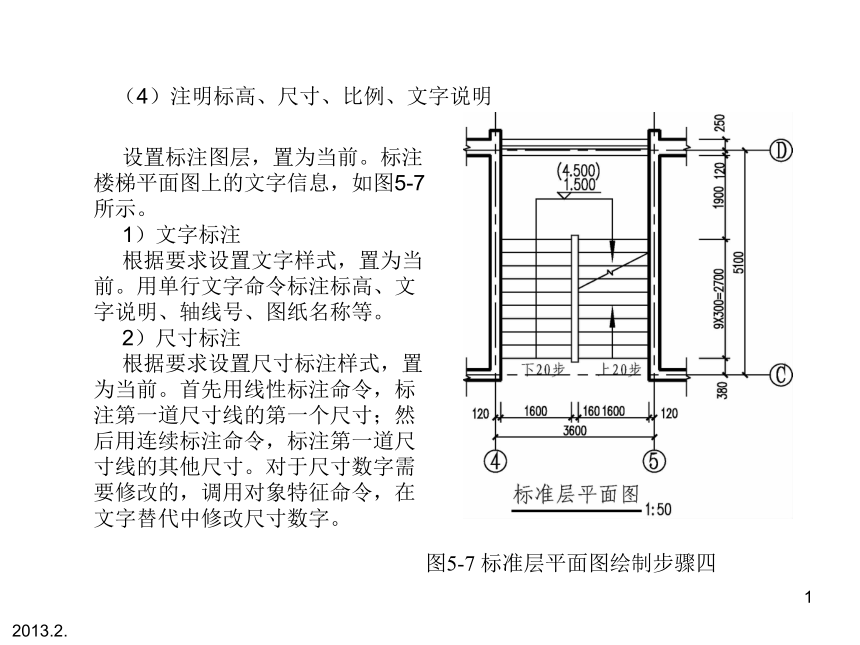

图5-7 标准层平面图绘制步骤四
设置标注图层，置为当前。标注楼梯平面图上的文字信息，如图5-7所示。
1）文字标注
根据要求设置文字样式，置为当前。用单行文字命令标注标高、文字说明、轴线号、图纸名称等。
2）尺寸标注
根据要求设置尺寸标注样式，置为当前。首先用线性标注命令，标注第一道尺寸线的第一个尺寸；然后用连续标注命令，标注第一道尺寸线的其他尺寸。对于尺寸数字需要修改的，调用对象特征命令，在文字替代中修改尺寸数字。
12013.2.
1
3．其它层楼梯平面图的绘制过程
底层、标准层、顶层平面图，三者之间有很多相同的部分。标准层绘制结束后，再起左右分别复制一个，即可形成底层楼梯平面图和顶层楼梯平面图的雏形，再将其进行局部修改即可。最终结果如图5-8所示。
图5-8 楼梯平面图
12013.2.
1
课题三 绘制楼梯剖面图
1.楼梯平面图的绘制过程如下所述：
（1）绘制辅助线
将轴线层置为当前，用直线和偏移命令，根据图示尺寸沿建筑物高度方向绘制地面线、平台线及楼面线等水平线，沿水平方向绘制轴线、台阶起步线、平台宽度线、墙体轮廓线等竖直线。如图5-9所示。
图5-9 绘制楼梯剖面图辅助线
12013.2.
1
（2）绘制踏步
1）根据楼梯踏步高150、踏面宽300，绘制第一步踏步，然后用复制命令复制出所有踏步；并绘制出平台和地面。如图5-10所示。
2）以楼梯平台为镜像中心，将所有踏步镜像。注意踏步线条的粗细，按照前后位置关系进行线条粗细的调整。如图5-11所示。
图5-10 绘制楼梯踏步一
图5-11 绘制楼梯踏步二
12013.2.
1
（3）按照图示的尺寸和位置，补充本层楼梯剖面图的其他轮廓线，如抹灰线、踏板底线、地面底线、平台底线、一层楼梯墙线等。在各轮廓线的基础上进行图案填充。如图5-12所示。
图5-12 绘制楼梯其他轮廓线一
12013.2.
1
（4）补充楼梯剖面图中首层中的楼梯扶手，第二梯段上的折断线，将遮挡部分进行修剪。同时删除不再需要的辅助线。如图5-13所示。
图5-13 绘制楼梯其他轮廓线二
12013.2.
1
（5）在楼梯剖面图中首层绘制完成的基础绘制上层部分。将首层所绘图形进行复制，根据图示进行相应的修改；并补充其他轮廓线。如图5-14所示。
图5-14 绘制上层楼梯剖面
12013.2.
1
（6）标注楼梯剖面图中的文字和尺寸。如图5-15所示。
12013.2.
1
2.绘制楼梯剖面图需要注意：
（1）梯段之间的遮挡关系，被遮挡部分用细线表示，并将被遮挡部分删除。
（2）粗细线的控制两种方法：一是可以采用图层线宽控制；二是可以利用多段线控制线宽，用户可以根据需要自行选择。
12013.2.
1
课题四 绘制楼梯节点详图
操作步骤：
（1）剪切楼梯剖面图局部，并插入当前图中
将楼梯剖面图中的第一梯段位置局部放大，绘制剪切框，修剪掉剪切框以外的部分，将楼梯扶手延长至楼梯节点详图的边界，得到需要绘制的楼图详图的局部。如图5-16所示。
12013.2.
1
（2）绘制楼梯其他细部
将楼梯扶手补充完整，如图5-17所示，所用到的命令：复制、修剪、延长、圆角。然后，对楼梯节点详图进行文字和尺寸标注，如图5-18所示，所用到的单行文字、线性标注、连续标注等。
图5-17 绘制楼梯栏杆扶手
图5-18 楼梯节点详图
12013.2.
1
课题四 绘制楼梯节点详图
1.楼梯节点详图的绘制过程：
一、剪切楼梯剖面图局部，并插入当前图中
将楼梯剖面图中的第一梯段位置局部放大，绘制剪切框，修剪掉剪切框以外的部分，将楼梯扶手延长至楼梯节点详图的边界，得到需要绘制的楼图详图的局部。如图5-16所示。
二、绘制楼梯其他细部
将楼梯扶手补充完整，如图5-17所示，所用到的命令：复制、修剪、延长、圆角。然后，对楼梯节点详图进行文字和尺寸标注，如图5-18所示，所用到的单行文字、线性标注、连续标注等。
12013.2.
1
（３）将绘制好的图形插入到同一张图纸中。建筑制图相关标准规定，同一张图纸中，无论图样大小，它们的线宽均应保持一致，如果将来的出图比例以楼梯平面图的比例１∶５０为基准，那么楼梯剖面图和节点详图的线宽必须与主图（楼梯平面图）保持一致。
首先，将绘制好的楼梯剖面图和节点详图分别以图块的形式保存，并将它们插入到主图中去，注意不能将图块分解（如果分解，对图形进行缩放时，相应的尺寸标注将发生变化）；然后将插入到主图中的图块分别放大相应的倍数，使楼梯剖面图和节点详图中的粗线线宽与主图保持一致；最后根据主图，绘制比例为１∶５０的Ａ２图纸格式，从而完成楼梯详图的绘制。楼梯详图如图5-19所示。
12013.2.
1
12013.2.
1
本章小结
本章主要介绍楼梯详图的基本绘制方法。通过本章学习，应对楼梯详图有了全面的了解，知道楼梯详图有平面图、剖面图、节点详图组成。三种图纸之间有相互联系，在绘图过程中可以相互利用。同时，要熟悉AutoCAD中的基本命令的应用。
