(共45张PPT)
2013.2.
2013.2.
1

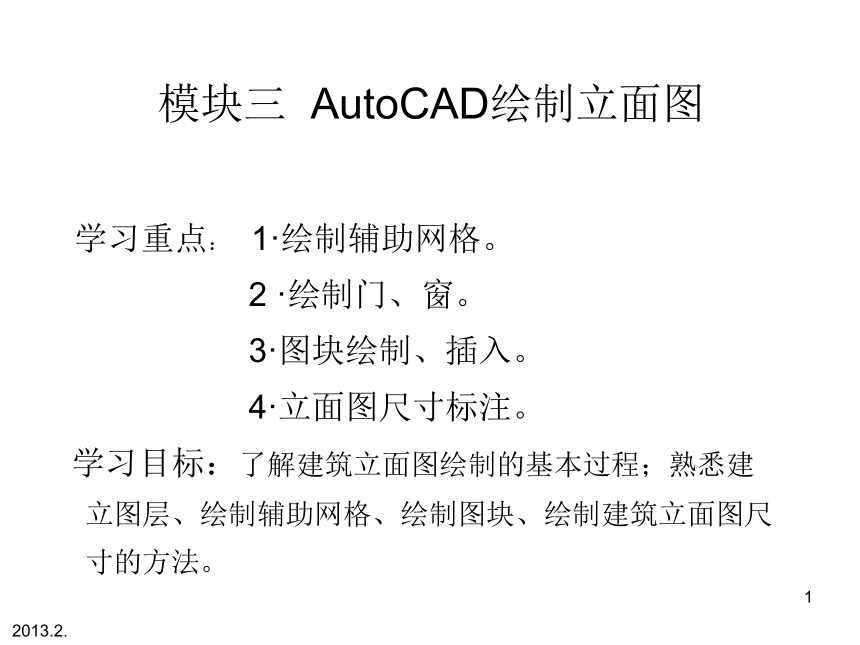

模块三 AutoCAD绘制立面图
　学习重点：　1·绘制辅助网格。
2 ·绘制门、窗。
3·图块绘制、插入。
4·立面图尺寸标注。
学习目标：了解建筑立面图绘制的基本过程；熟悉建立图层、绘制辅助网格、绘制图块、绘制建筑立面图尺寸的方法。
12013.2.
1

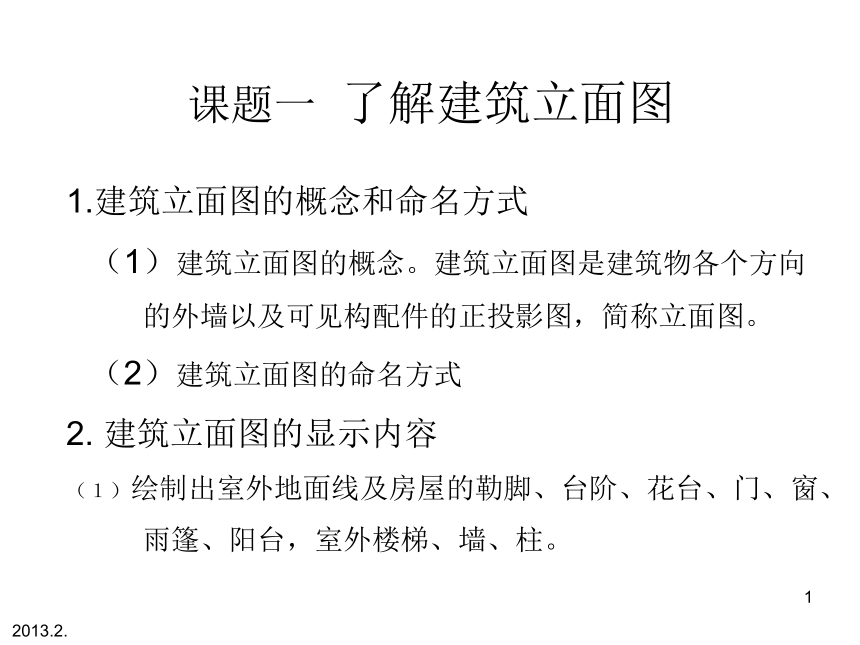

课题一 了解建筑立面图
1.建筑立面图的概念和命名方式
（1）建筑立面图的概念。建筑立面图是建筑物各个方向的外墙以及可见构配件的正投影图，简称立面图。
（2）建筑立面图的命名方式
2. 建筑立面图的显示内容
（１）绘制出室外地面线及房屋的勒脚、台阶、花台、门、窗、雨篷、阳台，室外楼梯、墙、柱。
12013.2.
1

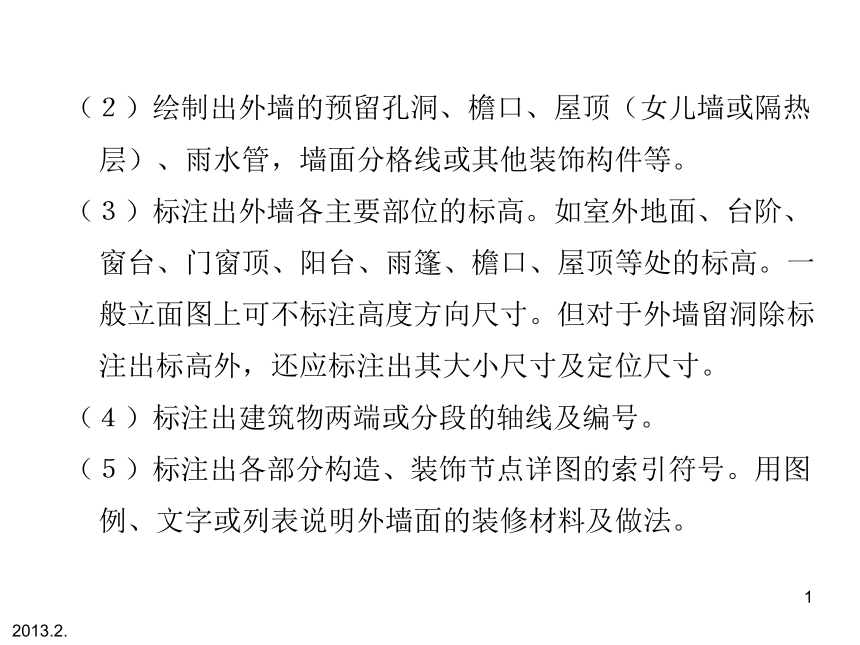

（２）绘制出外墙的预留孔洞、檐口、屋顶（女儿墙或隔热层）、雨水管，墙面分格线或其他装饰构件等。
（３）标注出外墙各主要部位的标高。如室外地面、台阶、窗台、门窗顶、阳台、雨篷、檐口、屋顶等处的标高。一般立面图上可不标注高度方向尺寸。但对于外墙留洞除标注出标高外，还应标注出其大小尺寸及定位尺寸。
（４）标注出建筑物两端或分段的轴线及编号。
（５）标注出各部分构造、装饰节点详图的索引符号。用图例、文字或列表说明外墙面的装修材料及做法。
12013.2.
1

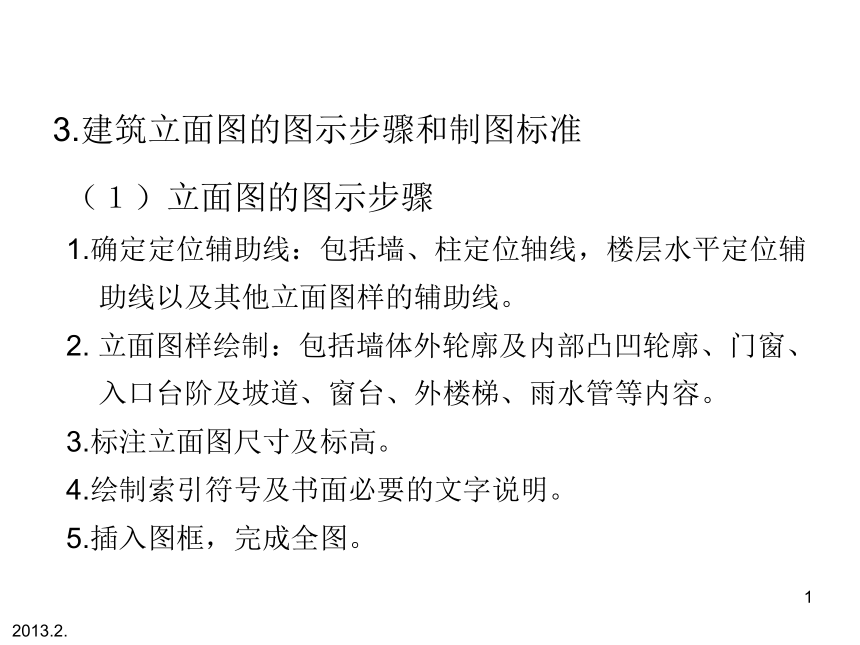

3.建筑立面图的图示步骤和制图标准
（１）立面图的图示步骤
1.确定定位辅助线：包括墙、柱定位轴线，楼层水平定位辅助线以及其他立面图样的辅助线。
2. 立面图样绘制：包括墙体外轮廓及内部凸凹轮廓、门窗、入口台阶及坡道、窗台、外楼梯、雨水管等内容。
3.标注立面图尺寸及标高。
4.绘制索引符号及书面必要的文字说明。
5.插入图框，完成全图。
12013.2.
1
（２）立面图的制图标准
１）线型：在立面图中，为使立面图效果逼真，使建筑物轮廓突出，通常采用不同的线型来表达不同的对象。室外地坪线采用加粗实线；外墙轮廓线和屋脊线采用粗实线；建筑物的转折、立面的室外台阶、窗台、阳台、雨篷、柱子等，均采用粗实线绘制；其他部分的图形、文字说明、标高等则采用细实线绘制。
２）比例：绘制立面图常用比例有１∶５０、１∶１００、１∶２００，一般采用１∶１００。
３）定位轴线的编号：在建筑立面图中，一般只绘制两端的轴线，且编号应与平面图中的相对应，以便和平面图对照时确定立面图的看图方向。
４）立面标高：立面图中，高度方向的尺寸主要使用标高的形式标注，如室内外地坪、阳台、各楼层地面、窗台等。
５）详图索引符号：建筑物的细部构造和具体做法常用比较大的比例详图来反映，如檐口、女儿墙等需要标注详图索引符号。
12013.2.
1
课题二　绘制墙身轮廓线
1.设置图层、线型
12013.2.
1

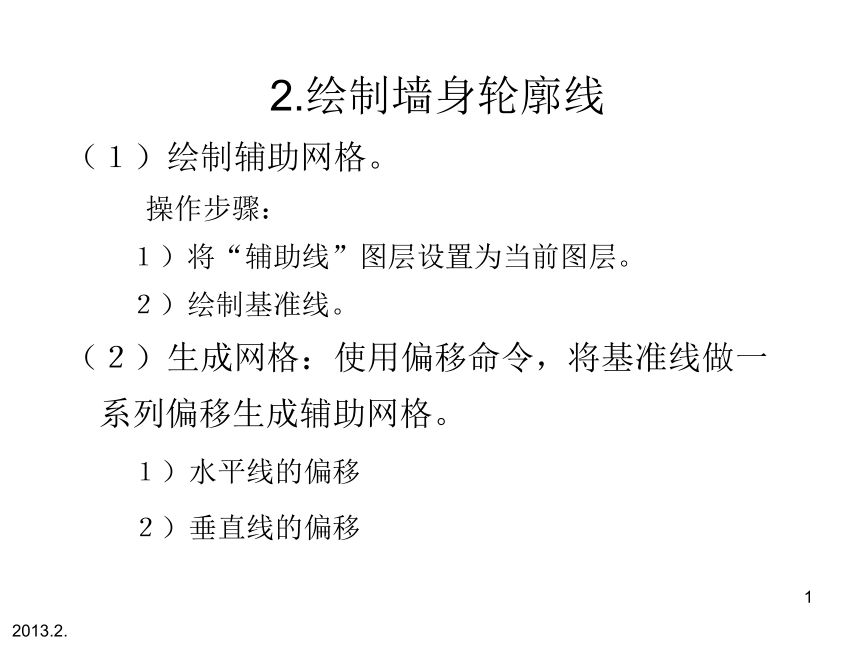

2.绘制墙身轮廓线
（１）绘制辅助网格。
操作步骤：
１）将“辅助线”图层设置为当前图层。
２）绘制基准线。
（２）生成网格：使用偏移命令，将基准线做一系列偏移生成辅助网格。
１）水平线的偏移
２）垂直线的偏移
12013.2.
1

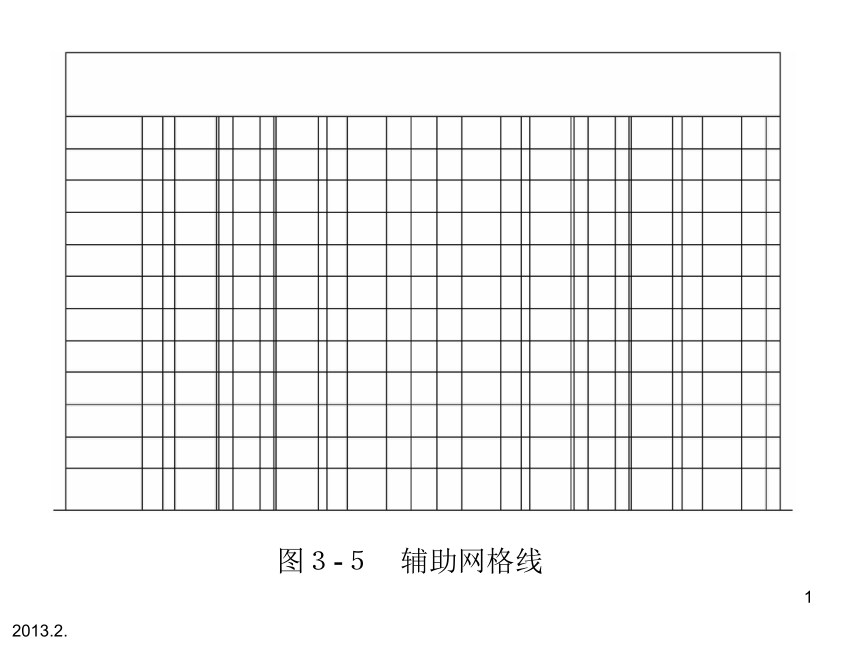

图３-５　辅助网格线
12013.2.
1

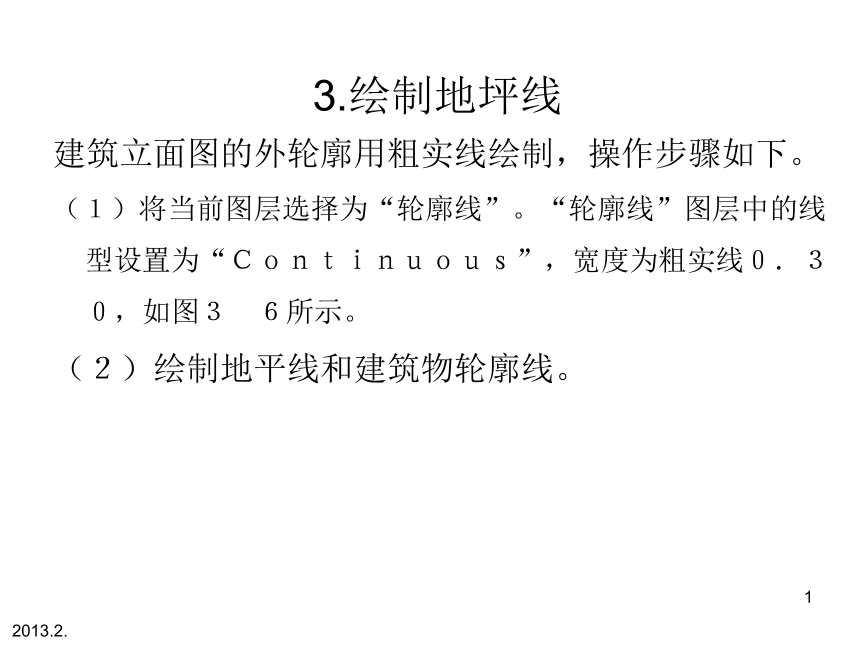

3.绘制地坪线
建筑立面图的外轮廓用粗实线绘制，操作步骤如下。
（１）将当前图层选择为“轮廓线”。“轮廓线”图层中的线型设置为“Ｃｏｎｔｉｎｕｏｕｓ”，宽度为粗实线０．３０，如图３?６所示。
（２）绘制地平线和建筑物轮廓线。
12013.2.
1

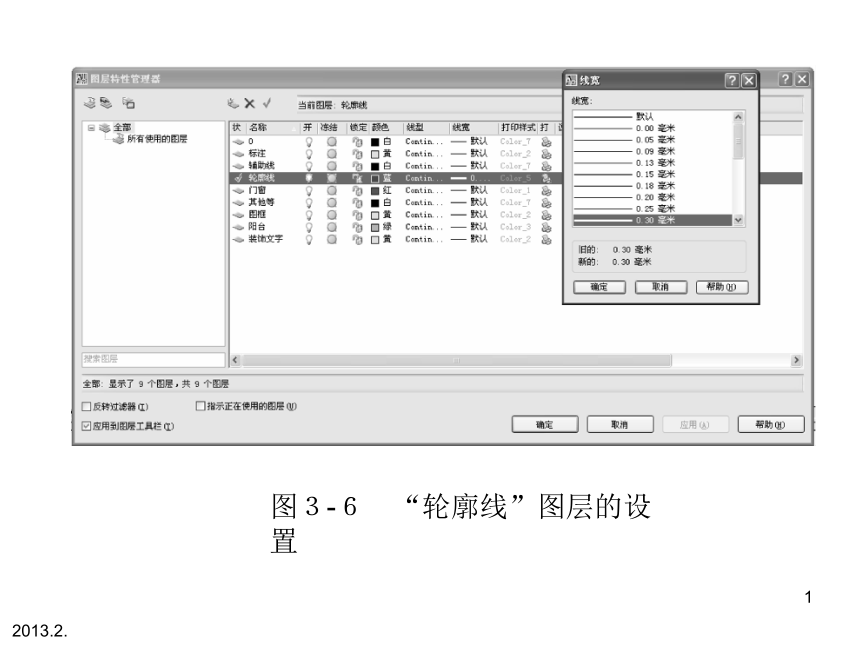

图３-６　“轮廓线”图层的设置
12013.2.
1

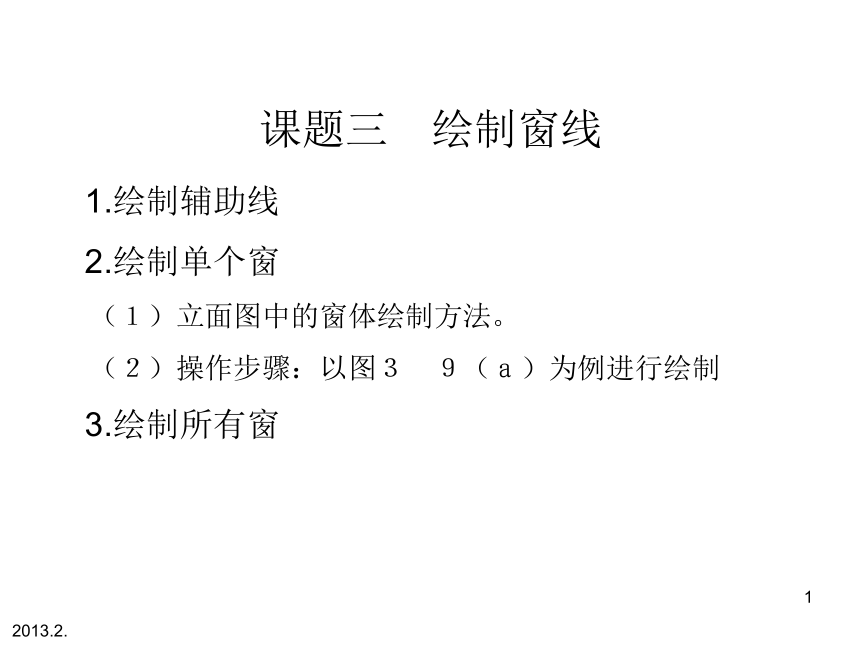

课题三　绘制窗线
1.绘制辅助线
2.绘制单个窗
（１）立面图中的窗体绘制方法。
（２）操作步骤：以图３?９（ａ）为例进行绘制
3.绘制所有窗
12013.2.
1
图３-９　窗体尺寸示意图
12013.2.
1
图３-１９　利用复制命令绘制所有窗的过程
12013.2.
1
课题四　绘制门
1.绘制辅助线
2.绘制单个门 门的绘制与窗的绘制如出一辙，也是先绘制门洞，然后绘制一扇门作为模板，其他相同的门可以利用模板复制出来。
3.绘制所有门
12013.2.
1
图３-２０　门位置辅助线
12013.2.
1
课题五　绘制屋顶及室外设施
1.绘制屋顶
操作步骤：
（１）观察屋顶平面图，屋檐宽度为３００，使用“偏移”命令，分别将两端山墙向内偏移复制３００，然后利用标高计算出檐口底部下端线位置，运用“偏移”命令自顶部向下偏移复制２３００，绘制好的图形如图３?２３所示。
（２）利用“拉长”命令，将两端山墙顶部屋檐线向上延伸
12013.2.
1
２５０，形成屋脊处屋檐顶部线，然后将图中形成的屋檐底部的上端线向上偏移４００，形成屋脊底部的上端线，再利用“直线”和“修剪”命令对图形进行处理。最后形成的屋顶、檐口线如图３?２４所示。
（３）将坡屋顶瓦接边界流水线按照瓦的搭接宽度确定，一般采用宽度为２００。
12013.2.
1
图３-２３　偏移复制两端山墙线、屋脊线
12013.2.
1
图３-２４　修改后的屋顶、檐口线
12013.2.
1
2.绘制装饰线 本立面图中墙体立面装饰为刷浅蓝色涂料，在楼层分隔处设有水平装饰线，在墙面凹凸变化处也设有分界线。
（１）绘制每层之间水平分隔贯通的装饰线。
（２）绘制墙面凹凸变化处分界线。
3.绘制雨水管 根据屋顶排水布置图的要求，雨水管在立面上分为雨水斗和雨水管，本立面图上共有４根雨水管自六层屋檐下方５０的位置伸至室外散水上方１００结束，４根雨水管的位置分别在距墙面凹凸变化处２５０的位置。
12013.2.
1
图３-２９　雨水管线
12013.2.
1
课题六　标注标高
1.图块的创建和插入
在建筑工程制图中，有许多图形对象（如门、窗、标高符号和定位轴线符号等）需要大量重复运用，可以将它们定义成图块以方便操作。图块是将众多小图形组合在一起所形成的图形对象集合。根据绘图需要可以将块插入到任意指定位置，还能对它们进行缩放、镜像和旋转等操作。图块除了起到方便绘图的作用以外，还能在一定程度上节省存储空间。
12013.2.
1
（１）块定义
12013.2.
1
１）调出“块定义”命令的方法为：命令行输入：“ＢＬＯＣＫ”或“Ｂ”；菜单栏：【绘图】→【创建块】；单击绘图工具栏中的“ ”按钮。
２）“块定义”选项说明：
名称：用于设置块的名称。
基点：指定块插入的基点位置。
对象：用来选取组成块的对象。
方式：设置块的显示方式。
设置：设置块的单位和超链接。
说明：对创建的块用文字表述。
12013.2.
1
（２）写块。调出“写块”命令的方法：命令行输入：“ＷＢＬＯＣＫ”或“Ｗ”。
（３）插入块。调出“插入块”命令的方法为：命令行输入：“ＩＮＳＥＲＴ”或“Ｉ”；菜单栏：【插入】→【块】；单击绘图工具栏中的“ ”按钮。
（４）编辑图块。1）命令行输入：“ＢＥＤＩＴ”或“ＢＥ”；
２）菜单栏：【工具】→【块编辑器】；
３）单击标准工具栏中的“ ”按钮。
（５）定义块属性。１）调出“块属性定义”命令的方法：
命令行输入：“ＡＴＴＤＥＦ”或“ＡＴＴ”；菜单栏：【绘图】→【块】→【定义属性】。
（６）编辑图块的属性。
12013.2.
1
2.制作标高符号
在《建筑制图标准》中规定，标高符号应以等腰三角形表示，并用细实线绘制，标高数字应以ｍ 为单位，注写到小数点以后第二位或者第三位，零点标高应注成±０．０００，正数标高不注“＋”，负数标高应注“－”，例如３．００，－０．６００。
12013.2.
1
（１）使用【多段线】命令绘制标高符号，第一点为任一点，其他点依次为（ １５００，０）、（ －３００，３００）和（ －３００，－３００）。
（２）选择【格式】→【文字样式】命令，弹出“文字样式”对话框，单击“新建”按钮，将新建的文字样式选为“立面图文字”，设置字体、高度和宽度比例。
（３）选择【绘图】→【块】→【定义属性】命令，弹出“属性定义”对话框，设置对话框参数。
（４）设置完成后单击“确定”按钮，命令行会提示指定起点，拾取图形起点为文字插入点。
12013.2.
1
（５）创建图块，建筑工程图中都会有标高标注，所以将“标高”创建为外部块保存。
（６）单击“确定”按钮，弹出 “编辑属性”对话框，单击“确定”按钮，完成图块的创建。
12013.2.
1
图３-４１　“文字样式”对话框
12013.2.
1
图３-４２　“属性定义”对话框
12013.2.
1
3.制作标高标注
利用创建好的“标高”图块来创建立面图的标高，步骤如下：
（１）切换到“辅助线”图层，执行【构造线】命令，通过屋顶、窗线、楼层等几个主要高度绘制水平构造线，并绘制一条垂直构造线作为标高插入点，效果如图３?４７所示。
（２）执行【插入】→【图块】命令，插入“标高”图块，插入点为捕捉已绘制的垂直构造线与地平线的交点，标高采用默认值，插入完毕后将辅助线删除。
12013.2.
1
图３-４７　绘制辅助线
12013.2.
1
4.标注立面详细尺寸
立面图标注主要是为了标注建筑物的竖向高度，应该显示出各主要构件的位置和标高，例如室外地坪标高、门窗洞标高及一些局部尺寸等。步骤如下：
（１）将当前图层设置为“标注”图层，在标准工具栏中单击右键，再单击快捷菜单中的“标注”选项，从而打开“标注”工具栏。
（２）用【线性标注】和【连续标注】命令，创建尺寸标注，在此过程中要绘制辅助线，如图３?５０所示。
12013.2.
1
图３-４８　完成标高标注的— 轴立面图
12013.2.
1
图３-５０　添加尺寸标注
12013.2.
1
（３）绘制轴线符号：绘制一个半径４００的圆，在“绘图”菜单中选择“单行文字”选项，选择已创建的文字样式，输入单行文字“１”，高度４００，并将其移动放置到圆的中心，如，选择【复制】命令复制此轴线，双击中心数字“１”，改成相应轴线编号“ ”，绘制完成的轴号（当轴线符号有很多的情况下可以将其定义成图块，可以提高操作效率）。效果图如图３?５１所示。
12013.2.
1
课题七　外部参照和设计中心
1.外部参照
（１）附着外部参照
１）命令行输入“ＥＸＴＥＲＮＡＬＲＥＦＥＲＥＮＣＥＳ”；
２）菜单栏：【插入】→【外部参照】；
３）单击选项板上方的“附着ＤＷＧ”按钮；
４）在“参照”工具栏中单击“附着外部参照”按钮。
（２）插入ＤＷＧ、ＤＷＦ、ＤＧＮ 参考底图。
12013.2.
1
图３-５２　“外部参照”对话框
12013.2.
1
（３）管理外部参照。
（４）参照管理器。
2.设计中心
（１）调出“设计中心”命令的方法
１）命令行输入：“ＡＤＣＥＮＴＥＲ”；
２）菜单栏：【工具】→【设计中心】；
３）单击标准工具栏中的“设计中心”按钮；
４）按快捷键：Ｃｔｒｌ＋２。
（２）ＡｕｔｏＣＡＤ设计中心的功能
12013.2.
1
图３-５５　“设计中心”对话框
12013.2.
1
课题八　完成立面图绘制
1.绘制图名、比例和图中的文字
（１）将当前图层设置为“装饰文字”图层。
（２）选择【直线】命令，以墙面上任意一点为第一点，垂直方向上屋顶外一点为第二点，水平方向右侧为第三点，这三点对于尺寸没有具体要求。
（３）选择【格式】→【文字样式】，新建样式名为“立面图文字”，字体名为“仿宋”，宽度比例为“０．７”。
（４选择【绘图】→【单行文字】，选择“立面图文字”为文字样式，输入单行文字。
2.绘制立面图中的文字
在图的正下方绘制一条加粗直线，选择“立面图文字”为文字样式，调出“单行文字”命令，输入图名和比例，文字大小根据图的大小而定。
3.插入图框
（１）选择【插入块】命令，弹出“插入”对话框。
（２）单击“浏览”按钮，在相应位置找到“Ａ３图框”文件，以“在屏幕上指定”插入点的方式插入图框后完成。
12013.2.
1
图３-５７　创建文字后的立面图形
12013.2.
1
图３-６０　建筑立面图最终效果
12013.2.
1
小结
本模块主要介绍了建筑立面图的基本概念和绘制。通过对本模块的学习，用户可以全面地掌握绘制建筑立面图的步骤和方法，掌握图块的绘制和插入。
