第八章 计算机辅助工程造价文件编制

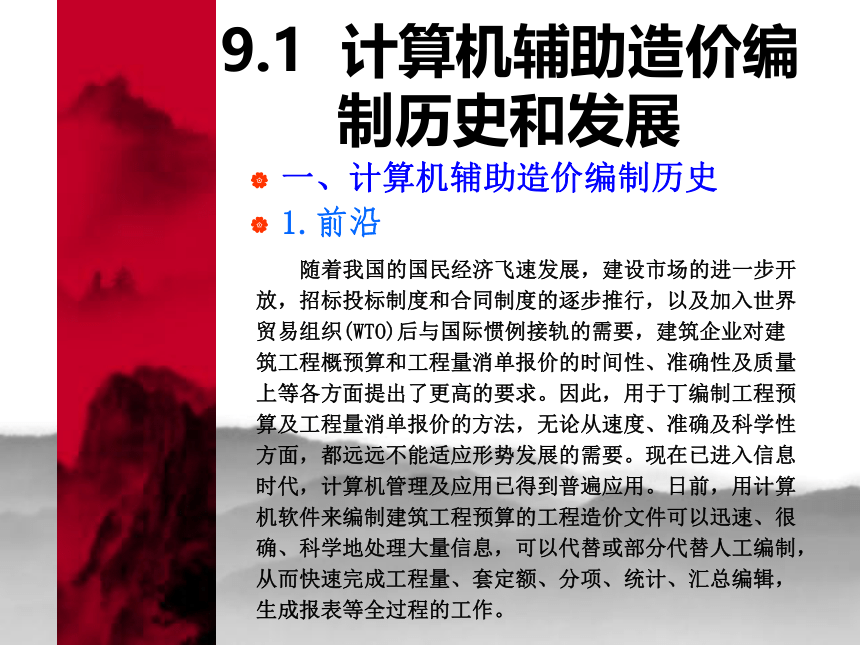

9.1 计算机辅助造价编制历史和发展
一、计算机辅助造价编制历史
随着我国的国民经济飞速发展，建设市场的进一步开放，招标投标制度和合同制度的逐步推行，以及加入世界贸易组织(WTO)后与国际惯例接轨的需要，建筑企业对建筑工程概预算和工程量消单报价的时间性、准确性及质量上等各方面提出了更高的要求。因此，用于丁编制工程预算及工程量消单报价的方法，无论从速度、准确及科学性方面，都远远不能适应形势发展的需要。现在已进入信息时代，计算机管理及应用已得到普遍应用。日前，用计算机软件来编制建筑工程预算的工程造价文件可以迅速、很确、科学地处理大量信息，可以代替或部分代替人工编制，从而快速完成工程量、套定额、分项、统计、汇总编辑，生成报表等全过程的工作。
1.前沿
信息技术在我国计价工作中的运用，最早产生于1973年，我国著名数学家华罗庚曾尝试使用计算机编制工程概预算，到了1977年5月，由原国家建委施工管理局和建筑科学研究院联合召开了“应用计算机编制工程概预算座谈会”，到目前全国各省、市、地区都积极开展了此项工作，而且发展迅速。随后，全国各地造价管理部门、学校、科研机构、以及大型建筑公司都进行了计价软件的开发尝试，由于当时开发的软件仅能够进行简单的数学运算和打印表格，而没有推广应用。
进入20世纪80年代后期，出现了一些比较成熟的计价软件，但由于计算机硬件能力、操作不便，软件开发的非商业性，以及计算机价格昂贵等因素的制约，未能大规模普及应用。
2.历史
二、计算机辅助造价编制发展
随着计算机应用技术和网络技术的飞速发展，以及计算机硬件设备性能的迅速提升和快速普及，进入20世纪90年代以后，我国工程造价行业进行大规模信息技术应用的硬件环境已经成熟。而且随着我国经济的快速发展，工程造价行业的业务规模和业务需求也急剧扩大，提高效率、降低差错率、提高管理水平，加强信息的管理和利用等需求不断增加，为工程造价管理的信息技术运用创造了需求环境。一批造价软件开发企业迅速产生和发展起来，以计算工程造价为核心的软件不断产生和推广应用。
从使用功能上预算软件主要分计算机计算工程量(或手工输入工程量套定额)与工程量清单计价两大类。由于在2001年10月25日通过并颁布，且于2001年12月1日起施行的107号建设部令《建筑工程施工发包与承包计价管理办法 ，其中第8条，第9条中明确规定，招标投标工程应采用工程量清单计价方法编制招标标底和投标报价。
1.发展状况

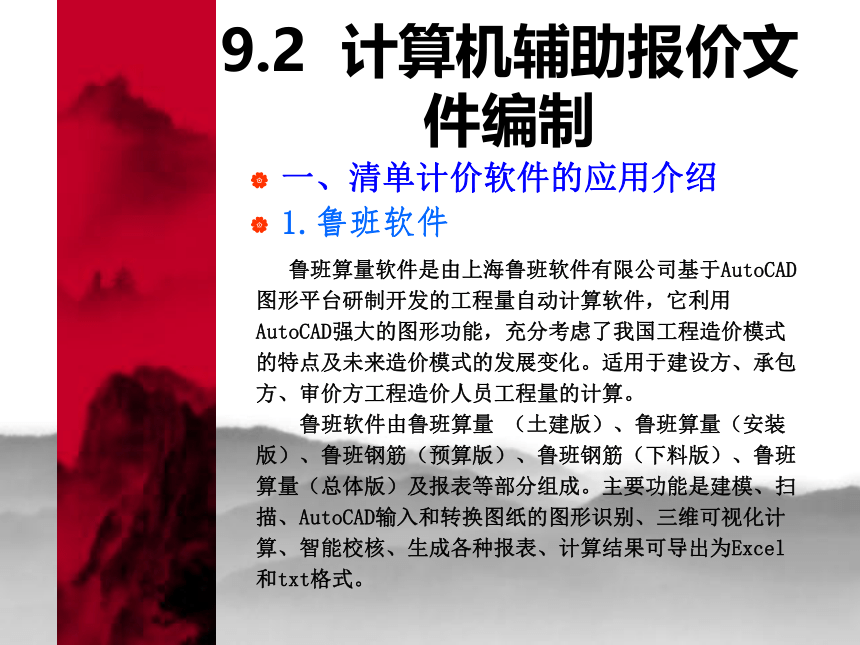

9.2 计算机辅助报价文件编制
一、清单计价软件的应用介绍
鲁班算量软件是由上海鲁班软件有限公司基于AutoCAD图形平台研制开发的工程量自动计算软件，它利用AutoCAD强大的图形功能，充分考虑了我国工程造价模式的特点及未来造价模式的发展变化。适用于建设方、承包方、审价方工程造价人员工程量的计算。
鲁班软件由鲁班算量 （土建版）、鲁班算量（安装版）、鲁班钢筋（预算版）、鲁班钢筋（下料版）、鲁班算量（总体版）及报表等部分组成。主要功能是建模、扫描、AutoCAD输入和转换图纸的图形识别、三维可视化计算、智能校核、生成各种报表、计算结果可导出为Excel和txt格式。
1.鲁班软件
PKPM软件是中国建筑科学研究院PKPM软件研究所在自主研发的CFG图形平台基础上开发的，依托PKPM结构设计软件的技术优势推出的工程量计算软件。主要用于建筑工程的工程量计算，对于有PKPM结构设计数据的用户，可省去建模工作，快速统计出工程量。
该软件具有应用成熟的三维图形设计技术，方便快速录入建筑、结构、基础模型；直接读取PKPM结构设计软件的设计数据；在自主平台上直接将AutoCAD设计图形转化成概预算模型数据；三维模型立体校核；基础自由建模型；灵活的异型构件处理功能；三维扣减计算，及反查功能。依据构件的属性自动及人工套取定额子目，提供装修做法、预制构件等标准图籍；提供庞大计算规则库，可实现一模多算。多种的统计方式，可按定额模式或工程量清单模式统计工程量。
2.PKPM软件

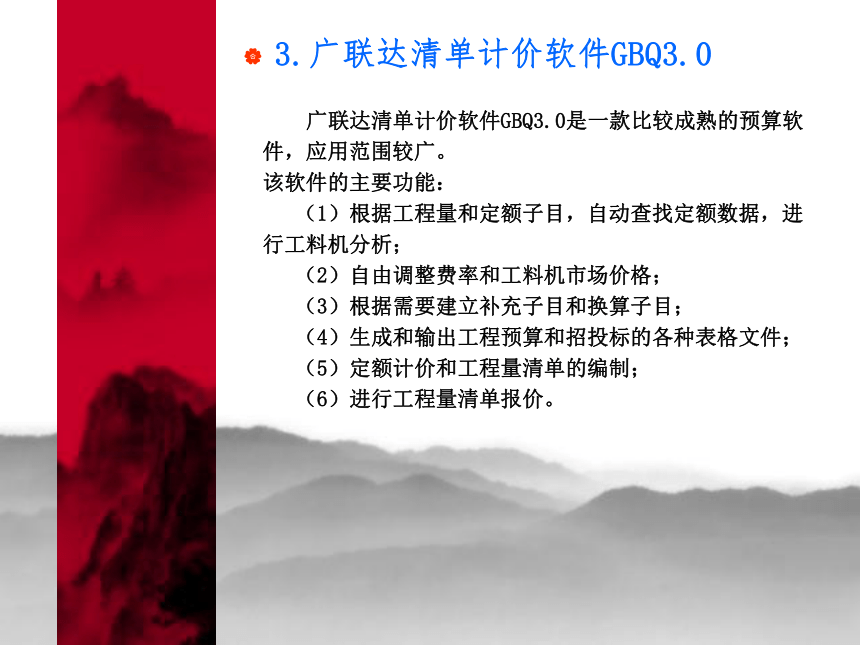

广联达清单计价软件GBQ3.0是一款比较成熟的预算软件，应用范围较广。
该软件的主要功能：
（1）根据工程量和定额子目，自动查找定额数据，进行工料机分析；
（2）自由调整费率和工料机市场价格；
（3）根据需要建立补充子目和换算子目；
（4）生成和输出工程预算和招投标的各种表格文件；
（5）定额计价和工程量清单的编制；
（6）进行工程量清单报价。
3.广联达清单计价软件GBQ3.0

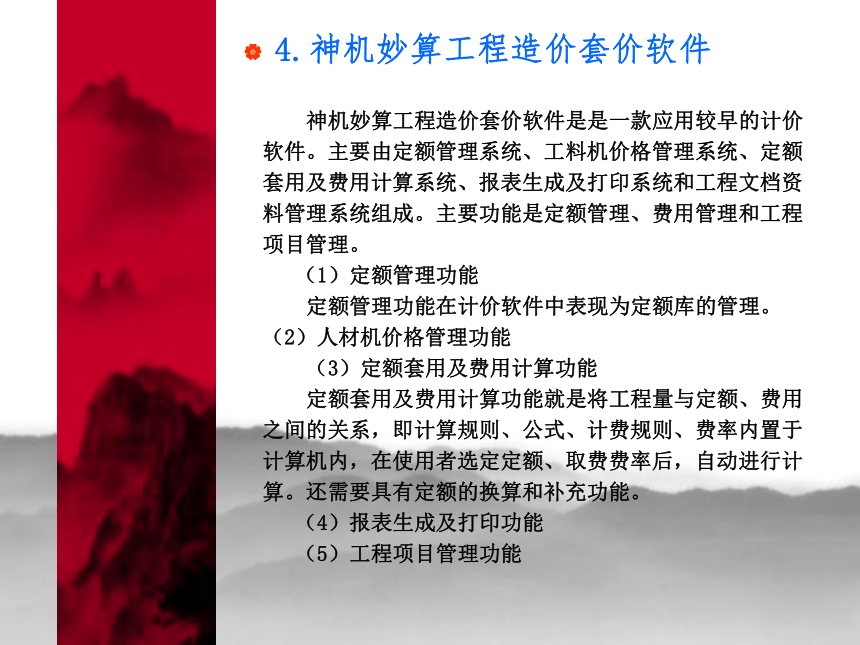

神机妙算工程造价套价软件是是一款应用较早的计价软件。主要由定额管理系统、工料机价格管理系统、定额套用及费用计算系统、报表生成及打印系统和工程文档资料管理系统组成。主要功能是定额管理、费用管理和工程项目管理。
（1）定额管理功能
定额管理功能在计价软件中表现为定额库的管理。 （2）人材机价格管理功能
（3）定额套用及费用计算功能
定额套用及费用计算功能就是将工程量与定额、费用之间的关系，即计算规则、公式、计费规则、费率内置于计算机内，在使用者选定定额、取费费率后，自动进行计算。还需要具有定额的换算和补充功能。
（4）报表生成及打印功能
（5）工程项目管理功能
4.神机妙算工程造价套价软件

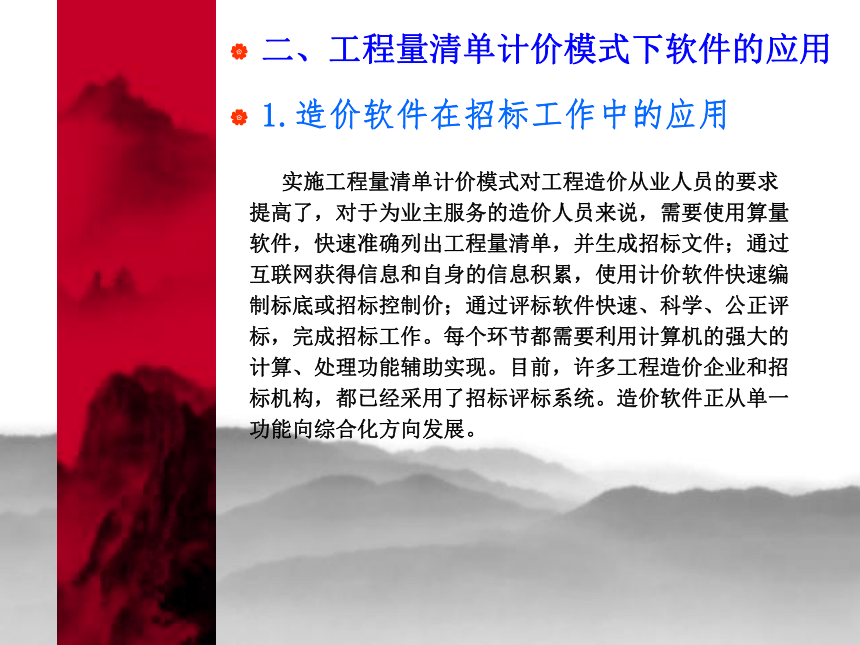

二、工程量清单计价模式下软件的应用
实施工程量清单计价模式对工程造价从业人员的要求提高了，对于为业主服务的造价人员来说，需要使用算量软件，快速准确列出工程量清单，并生成招标文件；通过互联网获得信息和自身的信息积累，使用计价软件快速编制标底或招标控制价；通过评标软件快速、科学、公正评标，完成招标工作。每个环节都需要利用计算机的强大的计算、处理功能辅助实现。目前，许多工程造价企业和招标机构，都已经采用了招标评标系统。造价软件正从单一功能向综合化方向发展。
1.造价软件在招标工作中的应用

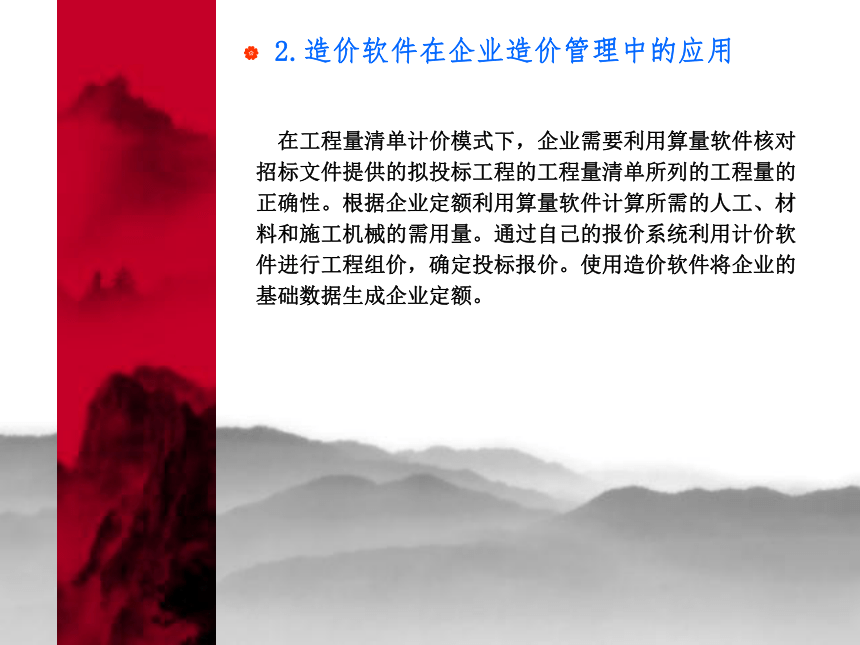

在工程量清单计价模式下，企业需要利用算量软件核对招标文件提供的拟投标工程的工程量清单所列的工程量的正确性。根据企业定额利用算量软件计算所需的人工、材料和施工机械的需用量。通过自己的报价系统利用计价软件进行工程组价，确定投标报价。使用造价软件将企业的基础数据生成企业定额。
2.造价软件在企业造价管理中的应用

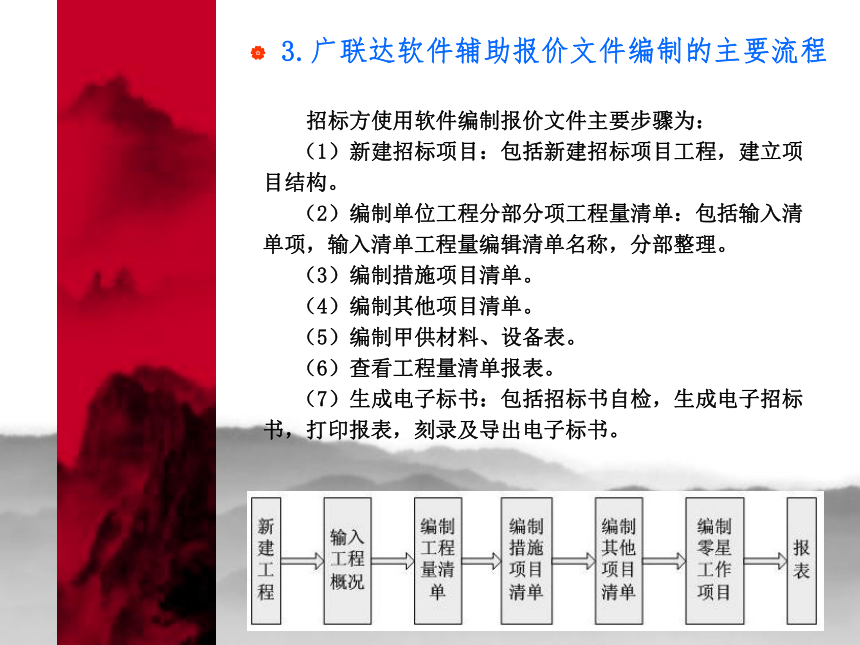

3.广联达软件辅助报价文件编制的主要流程
招标方使用软件编制报价文件主要步骤为：
（1）新建招标项目：包括新建招标项目工程，建立项目结构。
（2）编制单位工程分部分项工程量清单：包括输入清单项，输入清单工程量编辑清单名称，分部整理。
（3）编制措施项目清单。
（4）编制其他项目清单。
（5）编制甲供材料、设备表。
（6）查看工程量清单报表。
（7）生成电子标书：包括招标书自检，生成电子招标书，打印报表，刻录及导出电子标书。

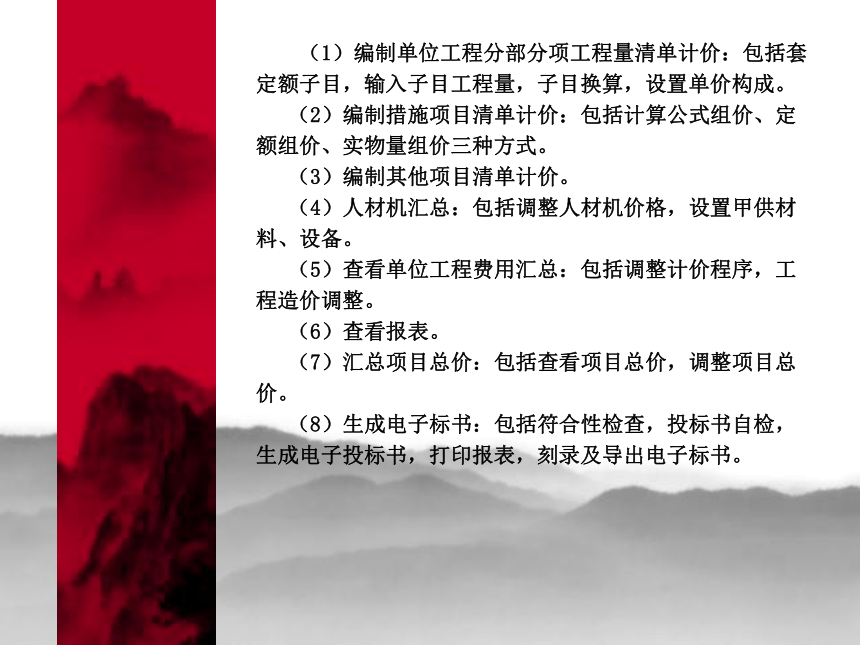

（1）编制单位工程分部分项工程量清单计价：包括套定额子目，输入子目工程量，子目换算，设置单价构成。
（2）编制措施项目清单计价：包括计算公式组价、定额组价、实物量组价三种方式。
（3）编制其他项目清单计价。
（4）人材机汇总：包括调整人材机价格，设置甲供材料、设备。
（5）查看单位工程费用汇总：包括调整计价程序，工程造价调整。
（6）查看报表。
（7）汇总项目总价：包括查看项目总价，调整项目总价。
（8）生成电子标书：包括符合性检查，投标书自检，生成电子投标书，打印报表，刻录及导出电子标书。
9.3 计算机辅助图形算量简介
一、算量软件概述
算量软件是建筑企业信息化管理不可缺少的工具软件，它具有速度快，准确性高，易用性强，拓展性好，协同管理工作灵活等很多优点。现代建筑造型独特，结构复杂，已经无法通过手工算量的方式去进行工程量计算，因此算量软件是符合时代发展需求，为企业节约成本创造利润不可或缺的工具。众多的软件中，广联达公司研发出的算量软件GCL8.0，在目前的市场上拥有相当份额的用户群，它是基于各地计算规则与全统清单计算规则，采用建模方式，整体考虑各类构件之间的相互关系，以直接输入为补充，软件主要解决工程造价人员在招投标过程中的算量、过程提量、结算阶段构件工程量计算的业务问题，不仅将使用者从繁杂的手工算量工作中解放出来，还能在很大程度上提高算量工作效率和精度。
二、软件算量操作流程
软件算量并不是说完全抛弃了手工算量的思想。实际上，软件算量是将手工的思路完全内置在软件中，只是将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量。具体的操作流程如图所示：
具体操作步骤流程如下：
1.启动软件
双击桌面上“广联达工程量清单整体解决方案”快捷图标。
左键单击选择“图形算量软件GCL8.0”。
2.新建工程
打开软件，左键单击 “新建向导”，进入“新建工程”界面。输入工程名称，选择标书模式、计算规则、清单库和定额库。
提示：如果是定额模式，只选择定额规则和定额库。
软件算量并不是说完全抛弃了手工算量的思想。实际上，软件算量是将手工的思路完全内置在软件中，只是将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量。具体的操作流程如图所示：
点击“下一步”，按照工程图纸输入“工程信息”，“编制信息”，“辅助信息”。
提示：室外地坪相对标高会影响土方量和外墙装修的工程量，外墙裙高度会影响外墙装修的工程量。
点击下一步，出现完成界面，直接点击“完成”按钮，即完成新建工程步骤。
3.新建楼层
工程建立之后，首先要建立建筑物楼层高度的相关信息，即设置立面高度方面的信息。根据图纸，新建楼层，点击“添加楼层”，添加新的楼层。修改层高为实际高度，层高的单位为“m”。
点击“下一步”，按照工程图纸输入“工程信息”，“编制信息”，“辅助信息”。
提示：室外地坪相对标高会影响土方量和外墙装修的工程量，外墙裙高度会影响外墙装修的工程量。
点击下一步，出现完成界面，直接点击“完成”按钮，即完成新建工程步骤。
3.新建楼层
工程建立之后，首先要建立建筑物楼层高度的相关信息，即设置立面高度方面的信息。根据图纸，新建楼层，点击“添加楼层”，添加新的楼层。修改层高为实际高度，层高的单位为“m”。
提示：
（1）当建筑物有地下室时，基础层指的是最底层地下室以下的部分，当建筑物没有地下室时，可以把首层以下的部分定义为基础层。
（2）如果有地下室，添加楼层后，需要将地下室的楼层编码（如-1，-2）输入到楼层编码中。
4.新建轴网
新建轴网需左键单击“绘图输入”，进入绘图界面，切换到“轴网”，在菜单栏点击“轴网管理”。
左键单击“新建”，进入“新建轴网”界面。点击“下开间”，在右侧轴距栏依次输入下开间的轴距。
提示：输入完最后一个轴距，要敲回车键。
点击“上开间”，在右侧轴距栏依次输入上开间的轴距。
提示：如果轴号有错号的情况，可以使用“轴号自动排序”功能让软件自动排序。依次输入左进深和右进深。点击“确定”，返回“轴网管理”窗体。
左键单击“选择”进入“请输入角度”界面。
提示：输入的角度指轴网在水平面上旋转的角度。一般情况下默认0。左键单击“确定”，轴网自动插入软件中。轴网建立完成。
5.墙的定义和绘制
（1）定义墙构件
切换到导航栏“普通墙”，点击“定义构件”。在“构件管理”界面，新建“普通墙”,输入名称，厚度。
由“属性编辑窗口”切换到“构件做法”界面，进行墙套定额。在“查询定额库”界面，点击“查询定额库”，套取墙的定额。可以点击“章节查询”，选择工程，专业，查找到相关定额后直接双击即可。
（2）绘制墙构件—折线画法
①切换到绘图输入区域，选择定义好的墙
②点击“折线”选择画法。
③点击要绘制的墙的各个点，完成绘制。
提示：直线绘制主要用于条形构件，采用直线式绘图方式的构件有：墙、条基、梁等。
(3)绘制墙构件—弧线画法
①点击“画矩形”中的“三点画弧”。
②依次点击绘图区域内三个点，即可完成绘制。
提示：普通墙：只是墙体的材质和厚度不同时的墙体；分层墙：用于绘制同一道墙体中高度方向上下有不同材质或不同厚度情况的墙体；分层墙单元构成分层墙；间壁墙：只能作为内墙、计算间壁墙时，与普通墙的区别在于与地面抹灰、块料等处的扣减关系，它对房间中的地面装修工程量无影响；不能参与布置建筑面积，找外墙；虚墙：不参与其他构件的扣减，本身也不计算工程量。用于分割回形房间；围成建筑面积等。
6.门与窗的建立
（1）切换到导航栏“门窗洞”，点击“定义构件”。
（2）在“构件管理”界面新建“矩形门”，输入名称，洞口高度与宽度。
用同样的方法可建立窗、过梁、柱、梁、板房间、屋面等构件。最后按照步骤建立以上构件后，可查看工程量。
7.三维显示，查看工程量
（1）点击“保存”，在工具栏中点击“三维显示”即可。
（2）汇总计算
点击“汇总计算”，点击弹出窗体上选择需要汇总的楼层，再点击“计算”，即可进行工程量的汇总计算。
（3）查看工程量
8.独基与基坑的建立
（1）独基
构件栏中选择“独立基础”，点击定义构件，进入构件管理并新建构件。选中新建的基础，点击鼠标右健，新建“矩形独立基础单元”，根据图纸定义基础属性，并套上相当的独基定额。
依次按照图纸，新建矩形独立基础单元，先将垫层标记改为“是”，表示该部分为垫层，再要据图纸中垫的尺寸来定义该单元，最后套上相应的垫层定额。软件在处理的时候，就会把这个单元做垫层来处理。用同样的方法完成独基的建立。
9.表格输入
（1）回填土
鼠标左键点击“表格输入”界面，点击“新建构件”，在新建构件窗口中，点“添加构件”新建一个构件，名称修改为“回填土”。
（2）点击“查询定额库”，找到回填土的定额，双击完成套定额。
（3）双击回填土体积代码，点击“确定”完成回填土代码的选用。
10.报表输出
9.4 计算机辅助造价 文件编制作用
随着我国推行工程量清单计价模式的步伐加快，工程算量、套价、招投标等工程造价软件日益趋向于综合化。如广联达工程量清单整体解决方案、清单先锋软件V7.3等都考虑了与招投标系统对接的问题。尤其是广联达工程量清单整体解决方案更是将三者有机结合，搭设了对接平台，更加适应工程量清单计价模式的要求。
广联达招投标整体解决方案围绕项目招投标全过程的造价管理工作，，建立起共享、协同、整合、高效的动态招投标业务系统，推动业务管理进步。其最大特点是能够在计价时，“一键上网”直接在数字建筑网上下载最新市场价格信息。
总而言之，计算机辅助造价文件编制作用主要有以下几个方面：
一、计算机应用大大提高了编制速度，保证了造价文件的时效性
编制一个造价文件，是一项繁琐的、重复性很强，而且有一定程序的工作，要进行大量的四则运算，它需要花费很多的时间和人工。例如建造一个体育场馆，需几名预算员用十几天才能编制出施工图预算，在当前，时间就是效益，时间就是前途，如果工程造价文件不能如期编制完毕，那么在招标投标工作中就会失去参与的资格，会直接影响企业的效益和发展，甚至关系到企业的生存。如果使用计算机进行计算编制造价文件，则可大大提向各种数据编制的效率和速度，加强企业的竞争力。
二、计算机应用大大提高了慨预算编制的精确性
用手工编制预算书时，编制人员需熟悉施工图、施工现场概况、施工组织设计、定额及有关的各种费用文件后，再进行编制。在繁琐的计算中，不可能不会发生计算上的重漏现象。而用计算机编制，只要原始数据输人正确，则计算机在运算过程中就绝不会出现错误。
三、 计算机应用使编制工作更加科学化，标渡化，规范化。
为今后信息化处理工程计价文件提供了理想的方法由于建筑产品具有单件性且建造周期长等特点，建筑材料市场价格的变动，设计的变更，异型构件选用，工、料、机的差价等因素影响，编制人员需及时补充内容和变更相关数据。利用计算机可以进行多种预算基价的换算调整，可以进行补充单位估价表和补充异型混凝土构件和补充异型门宙等项目，可自动处理混凝土构件和门宙的安装与运输项目基价，并自动计算采管费，可以进行混凝土强度等级的换算及抹灰厚度换算，同时可以计算人、机、料的各种差价。计算机的应用能对市场价格的变动作出及时、准确、科学的处理调整，最大限度地满足建设单位、施工企业、设计单位与审计部门的要求。
四、计算机的应用提高了企业的现代化管理水平
工程技术资料档案管理，在企业现代化管理中占有很重要位置。建筑工程的施工因预算实质上是建筑物的计划造价．是根据施工图纸，各种造价文件及法规预先估算出的建筑产品价格。要求施工企业在建设工程的全过程，要依据计价文件进行成本控制和成本管理，直至工程竣工决算。由于建筑产品的生产周期长．各种工程数据不断要进行汇总和总结。工程竣工后的一些重要数据，加工程名称、结构类型、施工组织措施、生产技术措施、工程预算造价、平方米造价、各种取费标准、人机料汇总及各类技术经济指标资料的档案管理，都会使预算人员花费很多时间去收集整理，而计算机的应用则大大提高了各种资料信息的完整性、准确性和及时性，其数据刃随时提供给各级有关部门，减轻了预算人员的劳动，使企业管理更加科学严谨。
