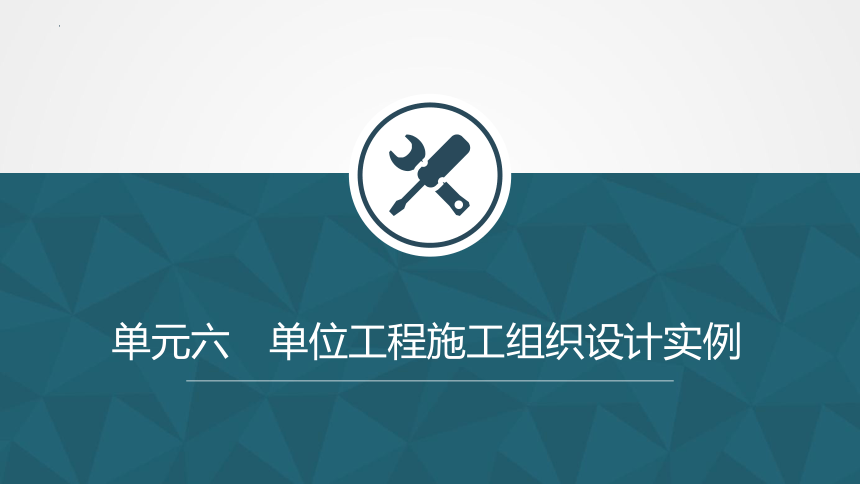

单元六　单位工程施工组织设计实例
单元六　单位工程施工组织设计实例
Part 6

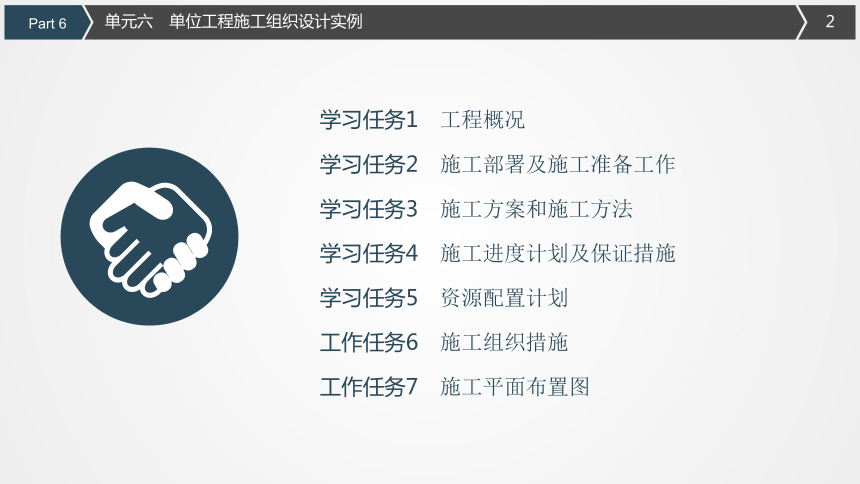

学习任务1　工程概况
学习任务2　施工部署及施工准备工作
学习任务3　施工方案和施工方法
学习任务4　施工进度计划及保证措施
学习任务5　资源配置计划
工作任务6　施工组织措施
工作任务7　施工平面布置图
单元描述

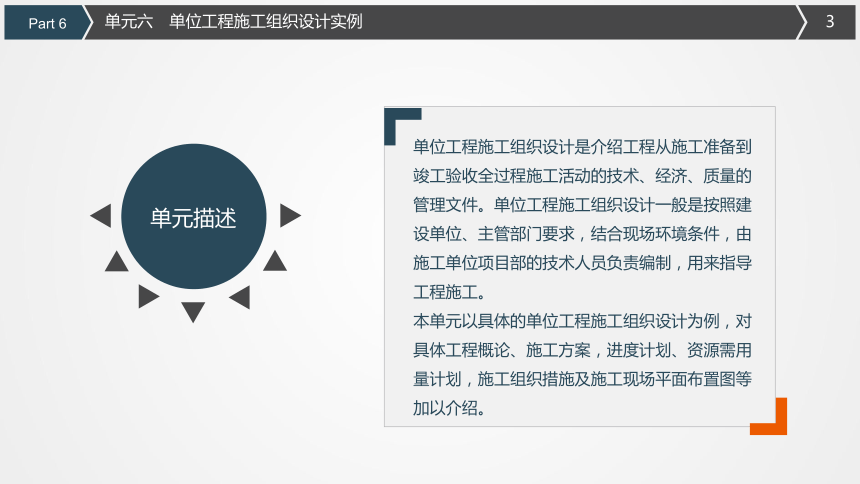

单位工程施工组织设计是介绍工程从施工准备到竣工验收全过程施工活动的技术、经济、质量的管理文件。单位工程施工组织设计一般是按照建设单位、主管部门要求，结合现场环境条件，由施工单位项目部的技术人员负责编制，用来指导工程施工。
本单元以具体的单位工程施工组织设计为例，对具体工程概论、施工方案，进度计划、资源需用量计划，施工组织措施及施工现场平面布置图等加以介绍。
单元六　单位工程施工组织设计实例
Part 6
6
施工组织措施

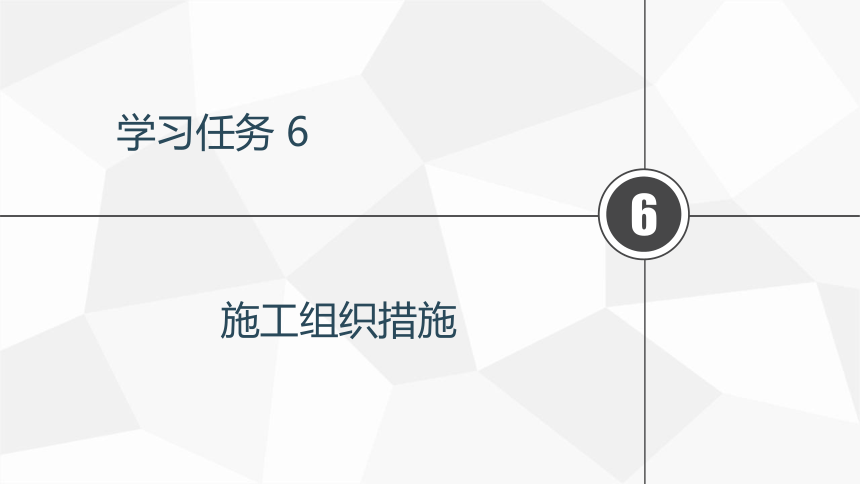

学习任务 6
学习任务6
施工组织措施

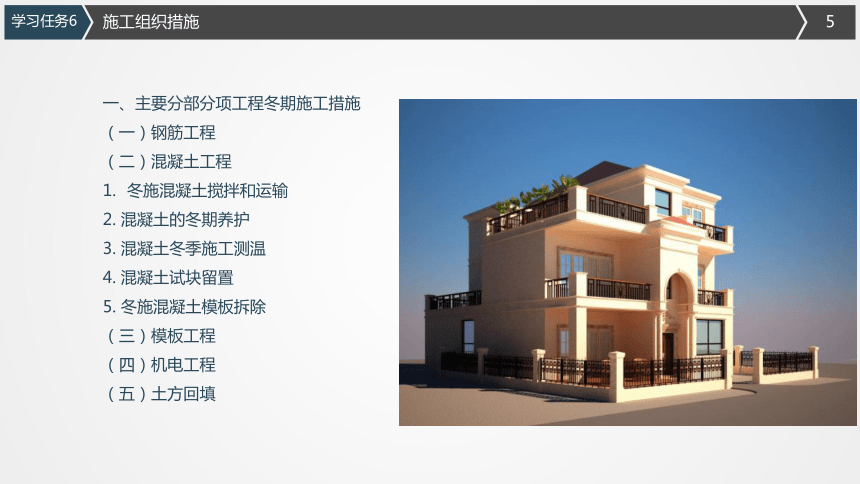

一、主要分部分项工程冬期施工措施
（一）钢筋工程
（二）混凝土工程
冬施混凝土搅拌和运输
2. 混凝土的冬期养护
3. 混凝土冬季施工测温
4. 混凝土试块留置
5. 冬施混凝土模板拆除
（三）模板工程
（四）机电工程
（五）土方回填

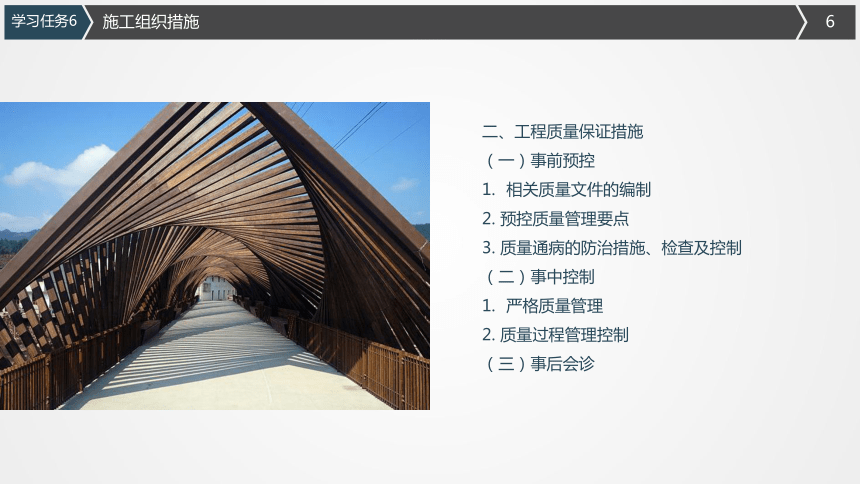

二、工程质量保证措施
（一）事前预控
相关质量文件的编制
2. 预控质量管理要点
3. 质量通病的防治措施、检查及控制
（二）事中控制
严格质量管理
2. 质量过程管理控制
（三）事后会诊
学习任务6
施工组织措施

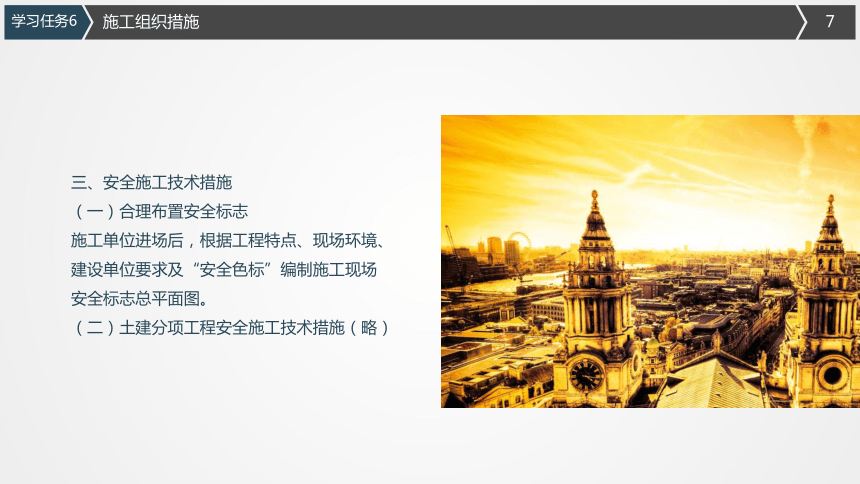

三、安全施工技术措施
（一）合理布置安全标志
施工单位进场后，根据工程特点、现场环境、建设单位要求及“安全色标”编制施工现场安全标志总平面图。
（二）土建分项工程安全施工技术措施（略）
学习任务6
施工组织措施
四、现场文明施工措施
（1）要求各分包单位开工前，编制文明施工方案，有针对性地从现场管理、环境保护、生活卫生等各方面进行阐述，着重阐明文明施工保证体系、文明施工岗位责任制，该文件经项目部审批后，作为分包单位文明施工的指导性文件；同时各分包单位在开工前应将施工部位、材料、设备及半成品的数量和需要的场地面积报总包部，总包部在对施工现场全面规划和调整后划定各分包单位场地，各分包单位必须按规划要求堆放材料设备，做到堆码整齐。
学习任务6
施工组织措施
（2）现场划片分区，由各分包单位进行承包管理，总包部监督各分包单位文明施工，哪个区域达不到文明施工要求，就由负责该片区的单位负责。
（3）项目部每天组织由各分包单位安全员组成的小组进行检查，检查内容为针对施工工作存在的安全隐患，违规作业、不文明施工等，检查结果用书面形式交总包部及业主有关人员，并限期整改。同时不定期对办公区、生活区进行检查，争创文明生活区。
（4）在施工过程中采取一系列措施，合理安排工序，避免夜间十点以后施工扰民；强噪声施工机具必须采用有效措施（如添加抑制器等），确保噪声达标后才能使用。同时在现场外脚手架采用隔音布进行封闭，确保在施工时不会因为噪声的外溢，造成噪声污染。
学习任务6
施工组织措施
7
施工平面布置图
学习任务 7
Part 4
一、施工现场原貌概况
本项目建设地点为某区一中院内，场地西、南、北三侧均为已建建筑，东侧为建筑界线。临水、临电接入点已明确；现场场地较平整。
二、施工现场平面布置原则
（1）根据工程特点及场地状况，拟将施工现场总平面分为两个施工阶段来设计布置，分别为结构施工阶段、装修施工阶段。
（2）在选择大型机械设备的型号、数量、安装位置时，既要考虑施工的实际需要，同时也要兼顾经济合理。
（3）根据现场实际情况，在现场北侧布置现场办公室和库房、钢筋加工场、木工加工场等必要临建设施。现场不设生活区。
（4）为保证现场形象及安全文明施工，如有需要，宿舍、办公室冬季取暖全部采用电暖器。
学习任务7
施工平面布置图
三、施工现场平面布置
（一）现场道路及交通布置
场外施工道路 2. 现场施工道路
（二）现场临设及材料加工码放场地布置
（三）现场主要机械布置
塔吊
2. 混凝土泵
3. 钢筋加工设备
4. 木加工设备
学习任务7
施工平面布置图
（四）施工现场临时用地
（五）施工临电计算及现场布置
用电量计算
2. 现场布置
3. 现场采用的接地形式及防雷接地设计方案
4. 临时用电防火措施
5. 临时用电安全措施
6. 临时用电系统的使用、管理与维护
（六）施工临水设计说明
学习任务7
施工平面布置图
拓展知识
建筑施工全过程
1、土方开挖后，承台砖胎膜砌筑
2、承台基础梁砖胎膜砌筑
3、承台、底板垫层砼浇捣后
4、地下室底板及承台基础梁防水卷材施工
5、 钢筋绑扎中
6、地下室外墙及消防水池的施工缝处的止水钢板焊接施工中
7、外墙施工缝处模板挂模
8、外墙模板挂模。注意要用止水螺杆
9、 管道预埋
10、高低跨处模板的下部我们焊上了钢筋支架
拓展知识
建筑施工全过程
11、 止水钢板在柱的节点，当然各地在此次的做法可以都不大一样啊，有的地方的止水钢板有直接通过柱的箍筋，也就是箍筋断开，止水钢板不断，然后箍筋采取焊接。有的地方就是止水钢板到柱边就断开，保证柱箍筋不断开.
12、地下室底板砼浇捣
13、地下室放线，柱头砼凿毛
14、模板钢管架搭设
15、外墙施工缝处凿毛
拓展知识
建筑施工全过程
16、柱脚焊的定位钢筋
17、地下室外墙模板施工中，止水螺杆外加一小块木块，目的是为了使以后割掉止水螺杆后留下的那个小凹槽，可以直接用水泥砂浆补平，以防止螺杆露在外面。
18、柱的垂直度检查
19、地下室柱的砼浇捣完毕
20、人防门预埋安装中
拓展知识
建筑施工全过程
21、地下室顶板砼浇捣中
22、地下室外墙模板拆除后的止水螺杆处理
23、外墙模板拆除后，外墙上的止水螺杆处理，人工凿除原先埋在砼中的小木块
24、外墙止水螺杆割除后水泥砂浆修补
25、外墙防水卷材施工中
拓展知识
建筑施工全过程
26、模板的支撑上面的顶托旋上去太高了，需要整改的地方。还有个别木方挑头太长了。
27、圆柱模板安装施工中
28、地下室拆模后的情景，呵呵，该处是消防水池的地方，满墙壁都是止水螺杆
29、地下室
30、地下室砖墙砌筑
