单元五　单位工程施工组织设计
单元五　单位工程施工组织设计
Part 5

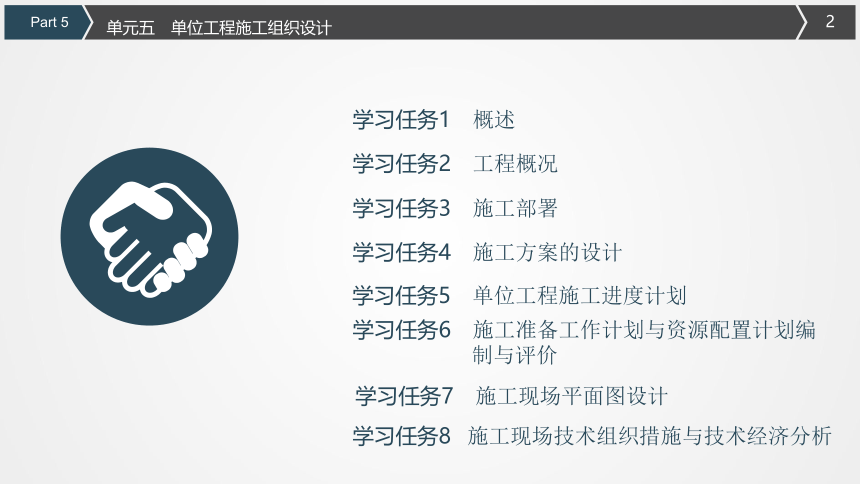

学习任务1　概述
学习任务2　工程概况
学习任务3　施工部署
学习任务4　施工方案的设计
学习任务5　单位工程施工进度计划
学习任务7　施工现场平面图设计
学习任务6　施工准备工作计划与资源配置计划编
制与评价
学习任务8　施工现场技术组织措施与技术经济分析
单元描述
单位工程施工组织设计单元描述单位工程施工组织设计是以一个单位工程为编制对象，用来规划和指导拟建工程从施工准备到竣工验收全过程施工活动的技术、经济、质量、安全等的综合性管理文件。
本单元主要介绍了单位工程施工组织设计的编制原则、依据和程序；介绍了单位工程施工组织设计内容；重点阐述了施工方案的选择、进度计划的编制步骤和方法、资源需用量计划的编制方法、施工现场平面图的设计方法。
单元五　单位工程施工组织设计
Part 5
1
概 述
熟悉位工程施工组织设计的编制依据，掌握单位工程施工组织设计编制程序和编制内容。能依据单位工程施工组织设计编制程序，编制单位工程施工组织设计。
任务目标
学习任务1
概 述
学习任务1

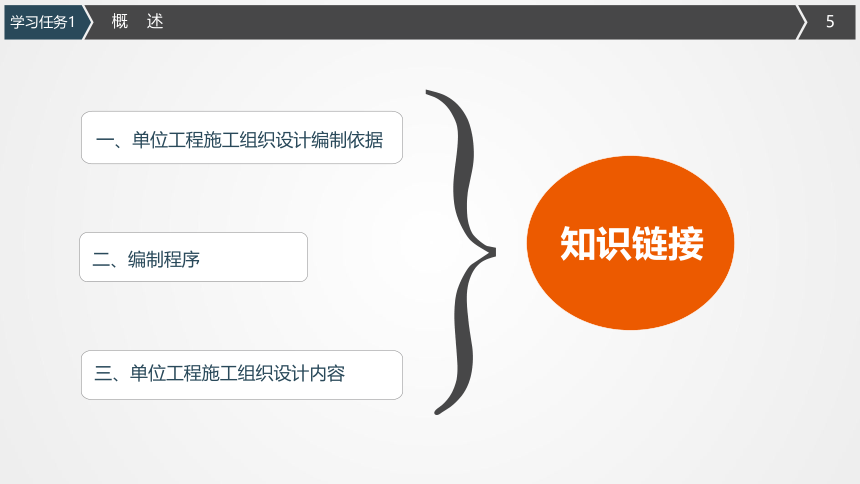

一、单位工程施工组织设计编制依据
二、编制程序
三、单位工程施工组织设计内容
知识链接

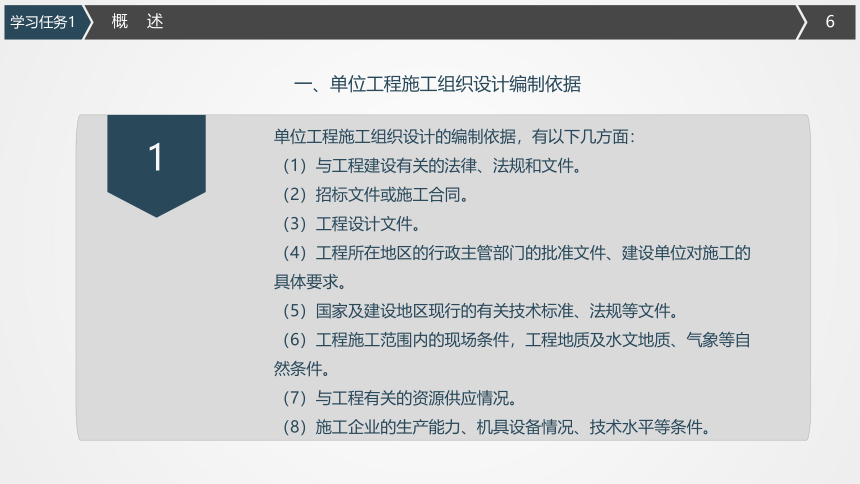

单位工程施工组织设计的编制依据，有以下几方面：
（1）与工程建设有关的法律、法规和文件。
（2）招标文件或施工合同。
（3）工程设计文件。
（4）工程所在地区的行政主管部门的批准文件、建设单位对施工的具体要求。
（5）国家及建设地区现行的有关技术标准、法规等文件。
（6）工程施工范围内的现场条件，工程地质及水文地质、气象等自然条件。
（7）与工程有关的资源供应情况。
（8）施工企业的生产能力、机具设备情况、技术水平等条件。
一、单位工程施工组织设计编制依据
概 述
学习任务1
1

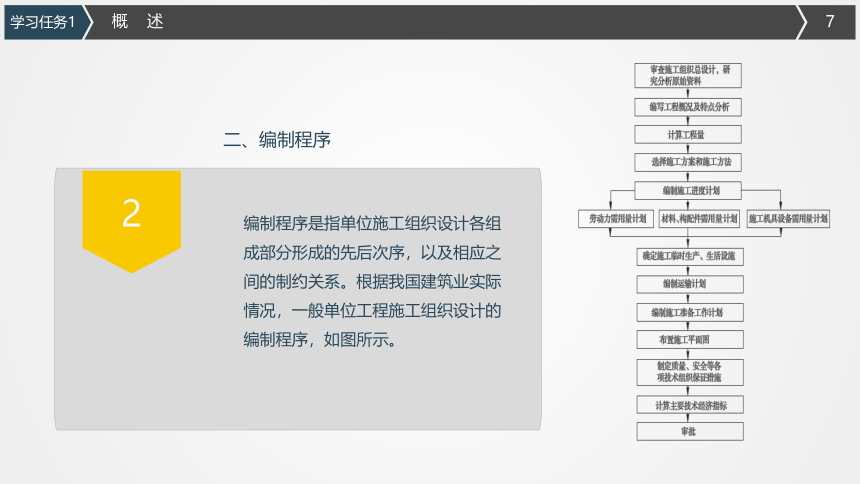

编制程序是指单位施工组织设计各组成部分形成的先后次序，以及相应之间的制约关系。根据我国建筑业实际情况，一般单位工程施工组织设计的编制程序，如图所示。
二、编制程序
概 述
学习任务1
2
其内容主要包括：
（一）工程概况
（二）施工部署及主要施工方案
（三）施工进度计划
（四）施工准备与资源配置计划
（五）施工现场平面布置图
（六）保证工程质量措施
（七）安全技术措施
（八）主要技术经济指标
三、单位工程施工组织设计内容
概 述
学习任务1
3
2
工程概况
掌握工程概况知识内容，如工程主要情况、各专业设计简介、主要施工条件和工程施工特点等。会针对不同的工程实际情况，列出相关的工程概况表格，进行单位工程施工组织设计说明。
任务目标
学习任务2
工程概况
一
工程主要情况
各专业设计简介
工程施工条件
二
三
（一）建筑设计
（二）结构设计
（三）机电及设备安装设计
学习任务2
（一）项目施工区域地形及周边环境（二）项目建设地点气象状况
（三）工程水文地质状况
（四）其他资源条件与分析
四
工程施工特点
工程施工条件常用表格
五
三
工程概况
学习任务2
一、工程主要情况
根据工程的具体条件，列出工程主要情况表，如表5 - 1 所示。
工程概况
学习任务2
工程概况
学习任务2
二、各专业设计简介
（一）建筑设计
建筑设计应依据建设单位提供的建筑设计文件进行描述，具体包括建筑规模（建筑面积）、建筑功能、建筑特点（层数、层高、总高度、平面尺寸）、建筑耐火、防水及节能要求等，并应简单描述工程的主要装修装饰方法。常用表格如表所示。
工程概况
学习任务2
（二）结构设计
结构设计应依据建设单位提供的结构设计文件进行描述，一般应说明基础类型与构造、埋置深度、土方开挖及支护要求，主体结构形式，结构安全等级，工程抗震设防程度，主要构件的类别，新材料、新结构的应用要求等。常用表格形式如表所示。
结构设计概况一览表
工程概况
学习任务2
（三）机电及设备安装设计
机电及设备安装专业设计应依据建设单位提供的各相关专业设计文件进行描述，包括给水、排水及采暖系统、通风与空调系统、电气系统、智能化系统等工程的设计要求。可根据实际情况列表说明，常用表格形式如表所示。
机电及设备安装概况一览表
工程概况
学习任务2
三、工程施工条件
（一）项目施工区域地形及周边环境
（二）项目建设地点气象状况
（三）工程水文地质状况
（四）其他资源条件与分析
工程概况
学习任务2
四、工程施工特点
不同类型的建筑，不同条件下的工程施工，均有其不同的施工特点。
工程概况
学习任务2
五、工程施工条件常用表格
工程施工条件通常应根据实际情况列表说明，常用表格形式如表所示。
工程概况
学习任务2
