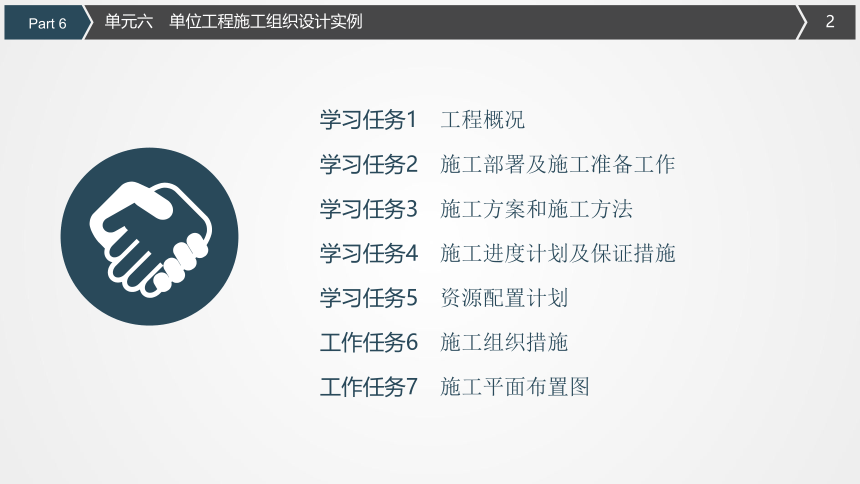

学习任务1　工程概况
学习任务2　施工部署及施工准备工作
学习任务3　施工方案和施工方法
学习任务4　施工进度计划及保证措施
学习任务5　资源配置计划
工作任务6　施工组织措施
工作任务7　施工平面布置图
单元描述

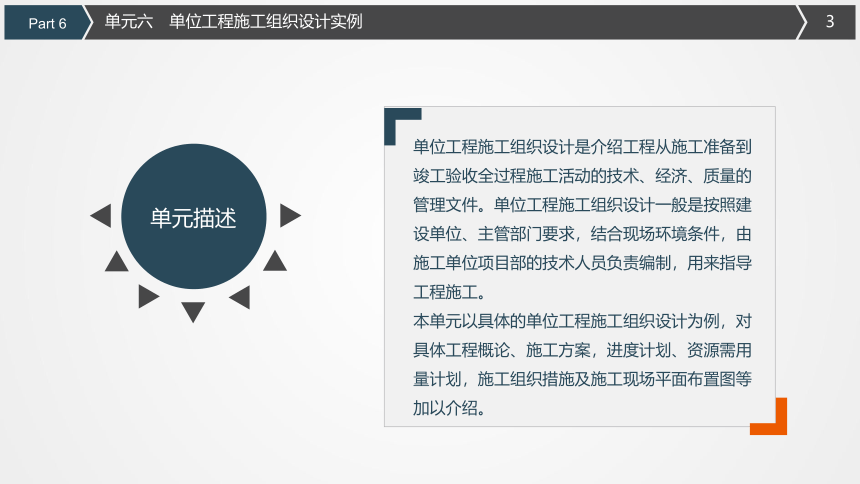

单位工程施工组织设计是介绍工程从施工准备到竣工验收全过程施工活动的技术、经济、质量的管理文件。单位工程施工组织设计一般是按照建设单位、主管部门要求，结合现场环境条件，由施工单位项目部的技术人员负责编制，用来指导工程施工。
本单元以具体的单位工程施工组织设计为例，对具体工程概论、施工方案，进度计划、资源需用量计划，施工组织措施及施工现场平面布置图等加以介绍。
单元六　单位工程施工组织设计实例
Part 6
2

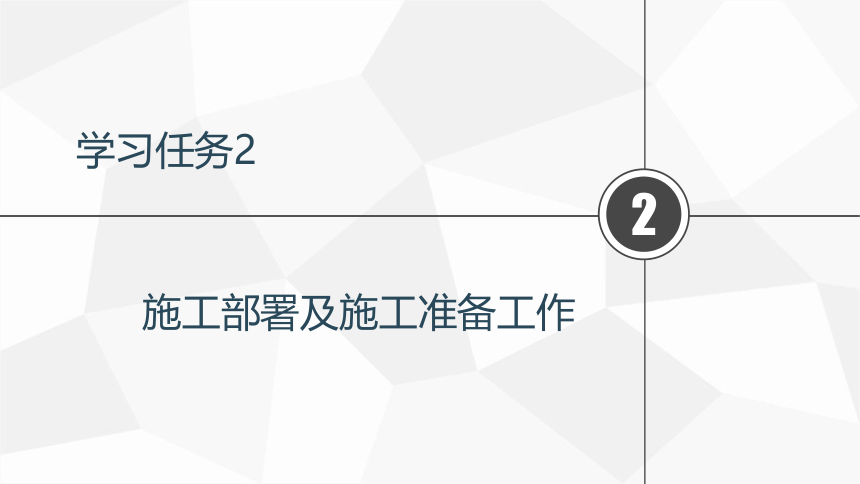

施工部署及施工准备工作
学习任务2
施工部署及施工准备工作

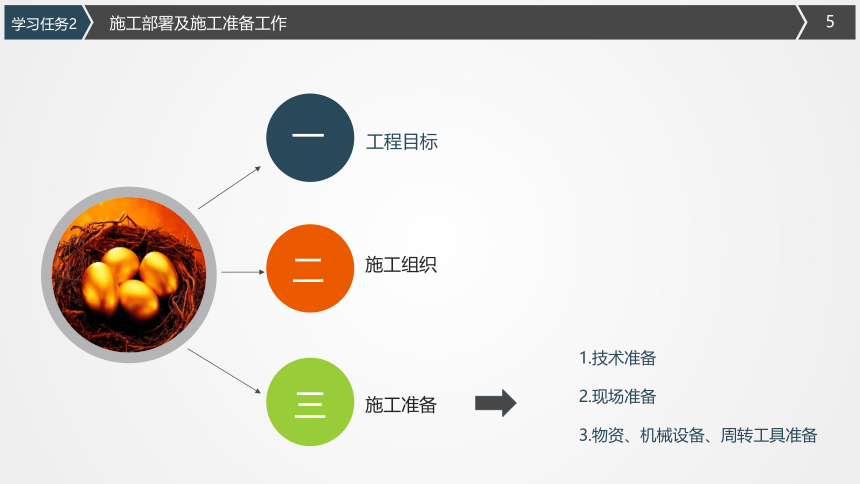

一
工程目标
施工组织
施工准备
二
三
1.技术准备
2.现场准备
3.物资、机械设备、周转工具准备
学习任务2
一、工程目标

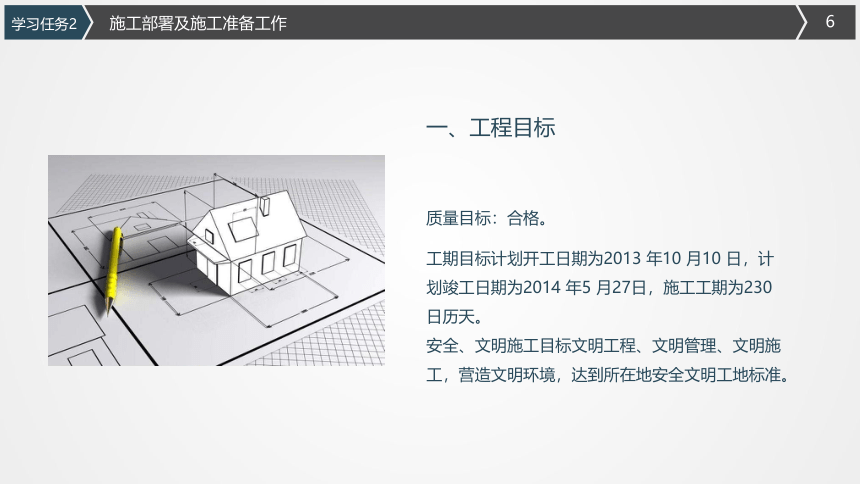

质量目标：合格。
工期目标计划开工日期为2013 年10 月10 日，计划竣工日期为2014 年5 月27日，施工工期为230 日历天。
安全、文明施工目标文明工程、文明管理、文明施工，营造文明环境，达到所在地安全文明工地标准。
施工部署及施工准备工作
学习任务2
二、施工组织

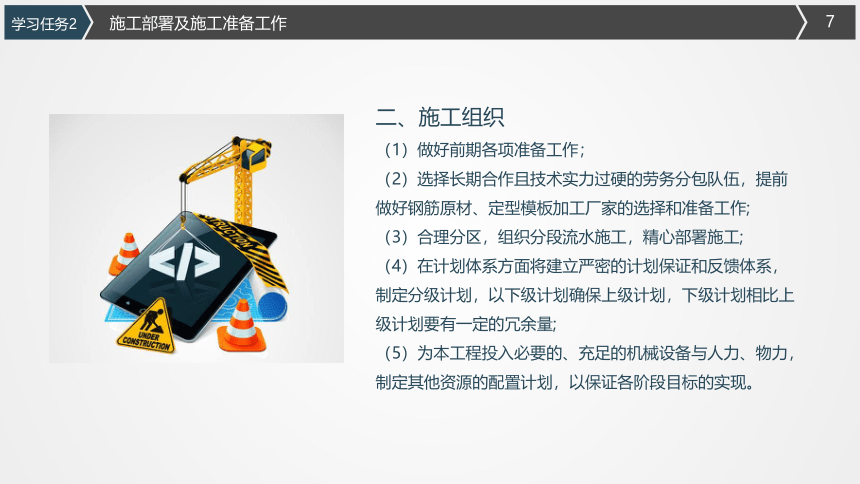

（1）做好前期各项准备工作；
（2）选择长期合作且技术实力过硬的劳务分包队伍，提前做好钢筋原材、定型模板加工厂家的选择和准备工作;
（3）合理分区，组织分段流水施工，精心部署施工;
（4）在计划体系方面将建立严密的计划保证和反馈体系，制定分级计划，以下级计划确保上级计划，下级计划相比上级计划要有一定的冗余量;
（5）为本工程投入必要的、充足的机械设备与人力、物力，制定其他资源的配置计划，以保证各阶段目标的实现。
施工部署及施工准备工作
学习任务2
三、施工准备

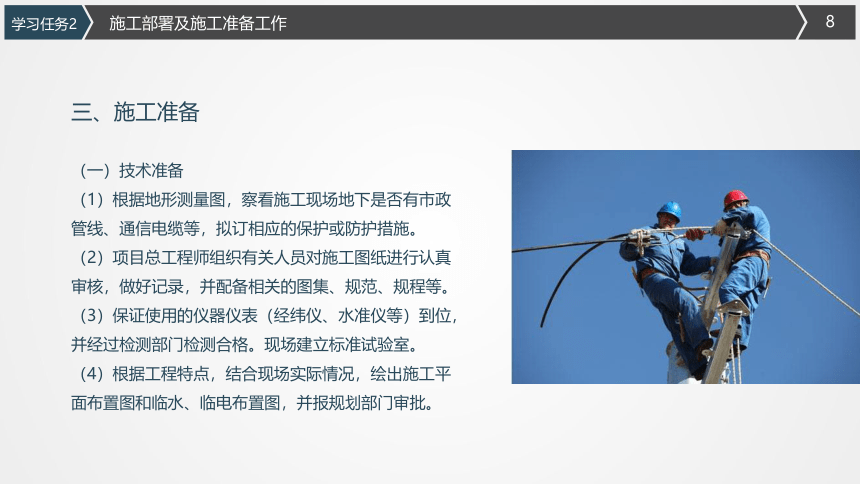

（一）技术准备
（1）根据地形测量图，察看施工现场地下是否有市政管线、通信电缆等，拟订相应的保护或防护措施。
（2）项目总工程师组织有关人员对施工图纸进行认真审核，做好记录，并配备相关的图集、规范、规程等。
（3）保证使用的仪器仪表（经纬仪、水准仪等）到位，并经过检测部门检测合格。现场建立标准试验室。
（4）根据工程特点，结合现场实际情况，绘出施工平面布置图和临水、临电布置图，并报规划部门审批。
施工部署及施工准备工作
学习任务2

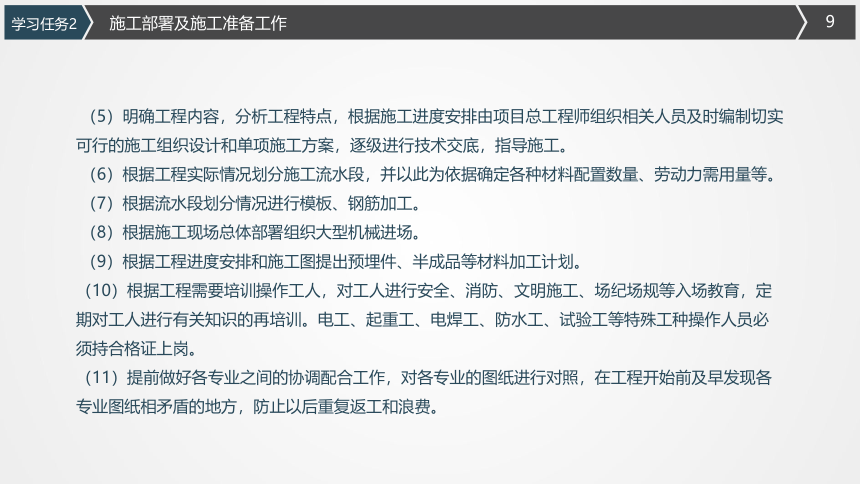

（5）明确工程内容，分析工程特点，根据施工进度安排由项目总工程师组织相关人员及时编制切实可行的施工组织设计和单项施工方案，逐级进行技术交底，指导施工。
（6）根据工程实际情况划分施工流水段，并以此为依据确定各种材料配置数量、劳动力需用量等。
（7）根据流水段划分情况进行模板、钢筋加工。
（8）根据施工现场总体部署组织大型机械进场。
（9）根据工程进度安排和施工图提出预埋件、半成品等材料加工计划。
（10）根据工程需要培训操作工人，对工人进行安全、消防、文明施工、场纪场规等入场教育，定期对工人进行有关知识的再培训。电工、起重工、电焊工、防水工、试验工等特殊工种操作人员必须持合格证上岗。
（11）提前做好各专业之间的协调配合工作，对各专业的图纸进行对照，在工程开始前及早发现各专业图纸相矛盾的地方，防止以后重复返工和浪费。
施工部署及施工准备工作
学习任务2

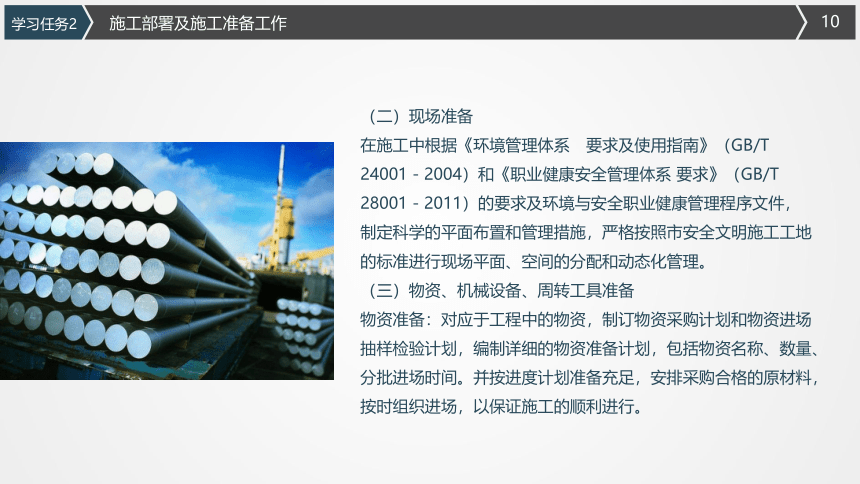

（二）现场准备
在施工中根据《环境管理体系　要求及使用指南》（GB/T 24001 - 2004）和《职业健康安全管理体系 要求》（GB/T 28001 - 2011）的要求及环境与安全职业健康管理程序文件，制定科学的平面布置和管理措施，严格按照市安全文明施工工地的标准进行现场平面、空间的分配和动态化管理。
（三）物资、机械设备、周转工具准备
物资准备：对应于工程中的物资，制订物资采购计划和物资进场抽样检验计划，编制详细的物资准备计划，包括物资名称、数量、分批进场时间。并按进度计划准备充足，安排采购合格的原材料，按时组织进场，以保证施工的顺利进行。
施工部署及施工准备工作
学习任务2
3

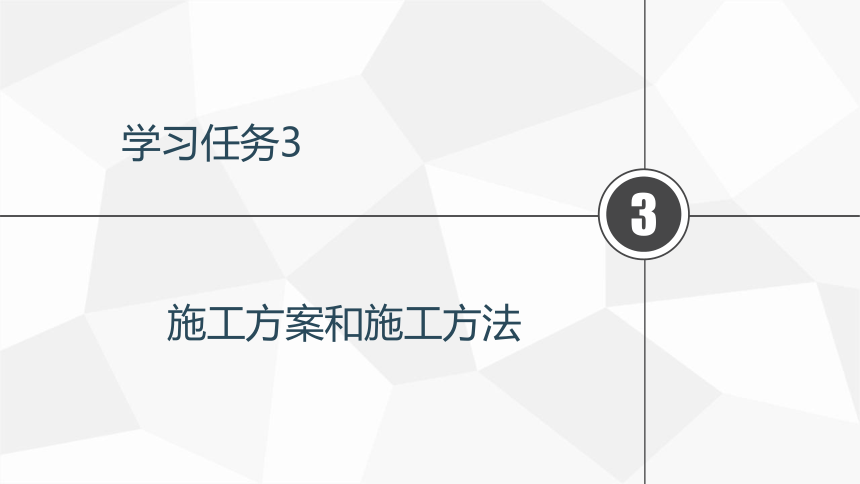

施工方案和施工方法
学习任务3
施工方案和施工方法

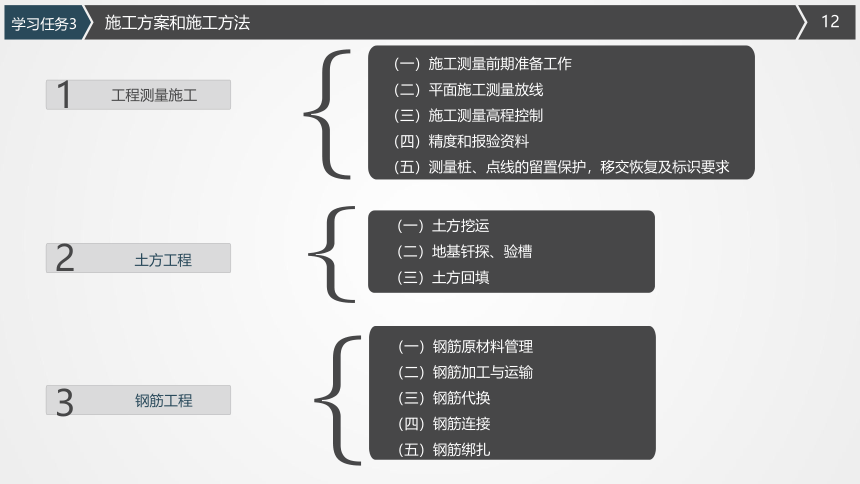

工程测量施工
土方工程
钢筋工程
1
2
3
（一）钢筋原材料管理
（二）钢筋加工与运输
（三）钢筋代换
（四）钢筋连接
（五）钢筋绑扎
（一）施工测量前期准备工作
（二）平面施工测量放线
（三）施工测量高程控制
（四）精度和报验资料
（五）测量桩、点线的留置保护，移交恢复及标识要求
学习任务3
（一）土方挖运
（二）地基钎探、验槽
（三）土方回填
4
5
（一）模板施工
（二）模板工程的安装质量检查
（三）模板拆除
（四）模板的维护与管理
（五）质量保证措施
（六）成品保护措施
（一）混凝土有关要求
（二）混凝土浇筑前要求
（三）混凝土的试验管理
（四）混凝土浇筑
（五）混凝土施工缝
（六）混凝土养护
（七）质量管理要点
模板工程
混凝土工程
施工方案和施工方法
学习任务3
砌筑施工方案
防水工程施工
屋面工程施工
6
7
8
（一）砌块砌筑施工
（二）砌筑工程注意的质量问题
（一）屋面自黏改性沥青防水卷材施工
（二）卫生间水泥基防水涂料施工
（一）屋面做法
（二）准备工作
（三）防水层施工
（四）找平层施工
施工方案和施工方法
学习任务3
9
装修工程施工
10
（一）施工说明
（二）塑钢门窗安装方案
（一）楼地面工程
（二）内墙面、顶棚工程
（三）外装修工程
门窗工程施工
施工方案和施工方法
学习任务3
一、工程测量施工
（一）施工测量前期准备工作
查验设计图测量数据
人员、仪器设备的配置
（1）人员。
（2）仪器设备。
3. 全面落实测量放线各项规章制度和基本准则
施工方案和施工方法
学习任务3
（二）平面施工测量放线
（1）校核业主提供的测绘院现场留置的城市导线点桩和高程点（不少于3 个）；
（2）平面定位及平面控制测量。①总平面定位及外控网。②基底、垫层及地下施工测量控制。③首层及首层以上各层轴线竖向传递和平面控制。a. 首层验线及内控点留置。b. 首层以上各层轴线传递及平面放线。
（3）建筑物整体及各楼层垂直度和各层隔墙、门窗洞口尺寸准确位置的控制。 ①建筑物垂直度及各楼层垂直度的有效控制措施。 ②各层隔墙、门窗洞口尺寸位置准确度控制。③自检（交接检）保证体系。
施工方案和施工方法
学习任务3
（三）施工测量高程控制
建立高程控制网
2. 首层高程测量
3. 首层以上各层高程测量
（四）精度和报验资料
精度
2. 验线报验资料
施工方案和施工方法
学习任务3
（五）测量桩、点线的留置保护，移交恢复及标识要求
留置保护
（1）外控桩、导线控制桩、内控点、高程依据桩要做在不易碰撞的地方，要做得牢固并做保护。
（2）需要留的点、线根据工程的特点可用墨线或粉线完成，要加以保护。
2. 标识
所有的测量桩、点、线均应做相应、明确、明显的标识。
3. 移交恢复
测设留的桩、点、线均有记录（平面控制桩布置点、内控点、高程引测点、楼层水平控制线等）。项目施工组织者应告诫工程的所有参与者对测量桩、点、线加以保护，不得破坏、覆盖。
施工方案和施工方法
学习任务3
二、土方工程
（一）土方挖运
（1）土方施工流程。
（2）开挖范围测量放线。
（3）边坡开挖及修坡。
（4）分步开挖。
（5）人工配合清底。
（6）交通运输及组织。
（7）土方挖至设计标高后，请地质勘察单位、设计单位、甲方、监理施工单位验槽，合格后及时进行下步施工。
施工方案和施工方法
学习任务3
（二）地基钎探、验槽
基槽清土完成后，对基础进行钎探，并根据基槽宽度尺寸和地基土质情况，绘制钎探图。钎探完毕，还要会同勘察部门、设计院、甲方和监理一起进行验槽，根据现场实际情况及钎探记录核对地质资料，检查地基土与工程地质勘察报告、设计图纸要求是否相符，如有不符，按照勘察部门和设计院的要求进行处理。
（三）土方回填
主要为基础肥槽回填土。肥槽回填为地下柱以外范围内进行素土回填。
夯实以蛙式打夯机为主，配以人工夯实。
施工流程
2. 施工方法
施工方案和施工方法
学习任务3
三、钢筋工程
本工程结构形式为框架填充墙结构。钢筋工程的重点是钢筋的下料、定位、绑扎、机械连接和焊接。
（一）钢筋原材料管理
（二）钢筋加工与运输
（三）钢筋代换
（四）钢筋连接
本工程钢筋连接形式
钢筋滚压直螺纹连接施工 （1）技术特点；（2）使用材料
钢筋搭接
（五）钢筋绑扎
1. 柱钢筋绑扎 2. 梁钢筋施工 3. 板钢筋施工 4. 楼梯钢筋绑扎
施工方案和施工方法
学习任务3
四、模板工程
根据本工程的质量目标以及结构的特点，对本工程的模板体系进行设计。
（一）模板施工
基础模板施工
2. 木模板制作与加工
3. 柱模板支设
4. 梁、板模板施工
5. 楼梯模板施工
6. 二次结构模板的支设
7. 模板接缝处理
8. 模板工程的支设与安装
施工方案和施工方法
学习任务3
（二）模板工程的安装质量检查
（三）模板拆除
墙侧模的拆除
2. 模板及其支架在拆除时其混凝土强度要求
（四）模板的维护与管理
模板在使用过程中的注意事项
2. 模板的维护
（五）质量保证措施
（六）成品保护措施
施工方案和施工方法
学习任务3
五、混凝土工程
（一）混凝土有关要求
（二）混凝土浇筑前要求
（三）混凝土的试验管理
1. 试验工具2. 坍落度试验3. 混凝土试块制作4. 试块养护
（四）混凝土浇筑
垫层2. 基础混凝土浇筑3. 柱混凝土浇筑4. 板混凝土
5. 楼梯混凝土
（五）混凝土施工缝
施工缝留设位置2. 施工缝处理
（六）混凝土养护
（七）质量管理要点
施工方案和施工方法
学习任务3
六、砌筑施工方案
（一）砌块砌筑施工
施工方法
2. 砌体构造
（二）砌筑工程注意的质量问题
施工方案和施工方法
学习任务3
七、防水工程施工
（一）屋面自黏改性沥青防水卷材施工
基层要求 2. 施工准备 3. 工艺流程 4. 注意事项
5. 常见问题处理措施
（二）卫生间水泥基防水涂料施工
该防水涂料的主要性能特点 2. 该防水涂料的主要技术指标
3.JS 防水层施工要点 4. 工程验收
5. 注意事项
施工方案和施工方法
学习任务3
八、屋面工程施工
（一）屋面做法
（二）准备工作
（三）防水层施工
（四）找平层施工
材料选用
2. 工艺流程
3. 操作要点
4. 质量标准
施工方案和施工方法
学习任务3
九、门窗工程施工
（一）施工说明
（二）塑钢门窗安装方案
材料要求
2. 主要机具设备
3. 作业条件
4. 施工操作工艺
5. 质量标准
6. 成品保护
7. 安全措施
8. 施工注意事项
施工方案和施工方法
学习任务3
十、装修工程施工
（一）楼地面工程
工艺流程
2. 操作要点
（二）内墙面、顶棚工程
墙面抹灰施工
2. 耐水腻子墙面、顶棚施工
3. 铝条板吊顶施工
（三）外装修工程
1. 黏贴岩棉复合板施工
2. 水泥砂浆外墙抹灰
施工方案和施工方法
学习任务3
