(共22张PPT)
单元二　 流水施工

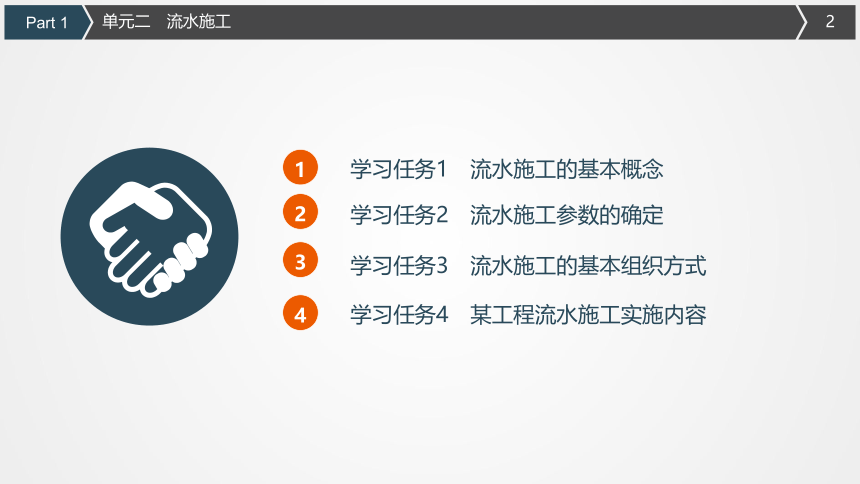

单元二　流水施工
Part 1
1
2
3
学习任务1　流水施工的基本概念
学习任务2　流水施工参数的确定
学习任务3　流水施工的基本组织方式
4
学习任务4　某工程流水施工实施内容

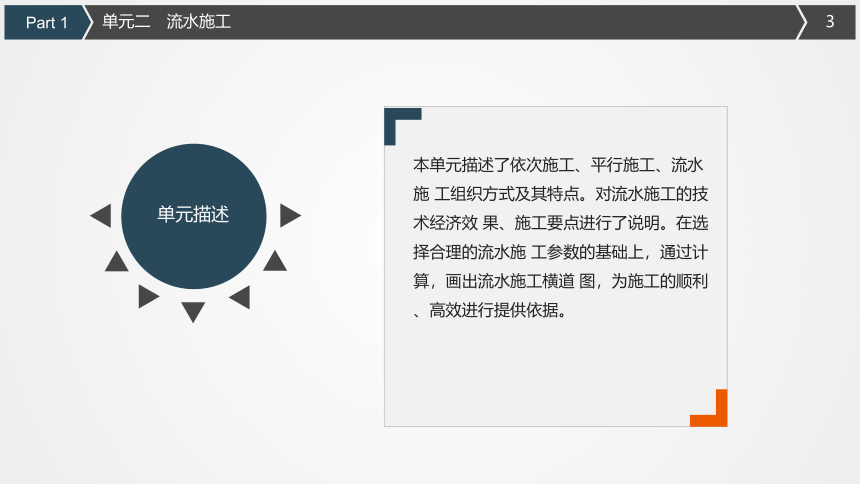

单元描述
本单元描述了依次施工、平行施工、流水施 工组织方式及其特点。对流水施工的技术经济效 果、施工要点进行了说明。在选择合理的流水施 工参数的基础上，通过计算，画出流水施工横道 图，为施工的顺利、高效进行提供依据。
单元二　流水施工
Part 1
1

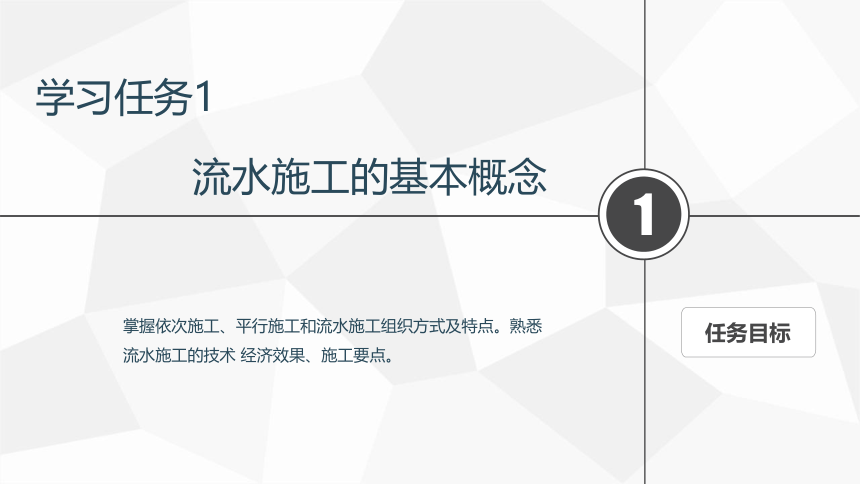

流水施工的基本概念
掌握依次施工、平行施工和流水施工组织方式及特点。熟悉流水施工的技术 经济效果、施工要点。
任务目标
学习任务1
流水施工的基本概念

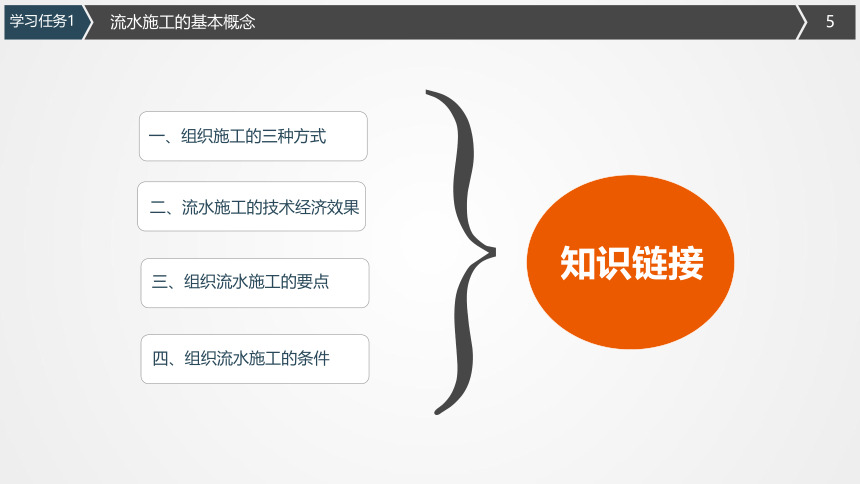

一、组织施工的三种方式
二、流水施工的技术经济效果
三、组织流水施工的要点
四、组织流水施工的条件
知识链接
学习任务1
（一）依次施工组织方式
（二）平行施工组织方式
（三）流水施工组织方式
流水施工是在依次施工和平行施工的基础上产生的，它既克服了依次施工和平行 施工的缺点，又具有它们两者的优点。

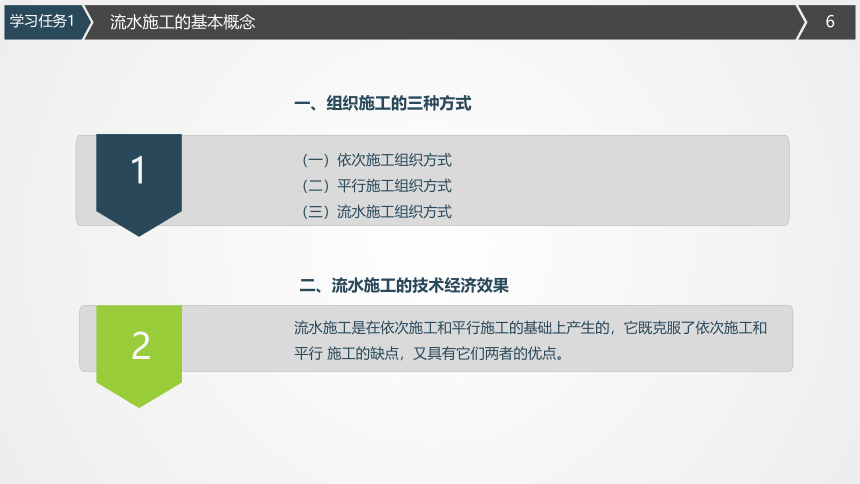

一、组织施工的三种方式
二、流水施工的技术经济效果
流水施工的基本概念
学习任务1
1
2
（一）划分分部分项工程
（二）划分施工段
（三）每个施工过程组织独立的施工队组
（四）主要施工过程必须连续、均衡地施工
（五）不同的施工过程尽可能组织平行搭接施工
（一）拟建工程对象能够划分流水段。
（二）各施工过程组织独立的施工班组。
（三）主要施工过程施工班组连续、均衡地施工。
（四）不同施工过程之间充分利用工作面组织平行搭接施工。

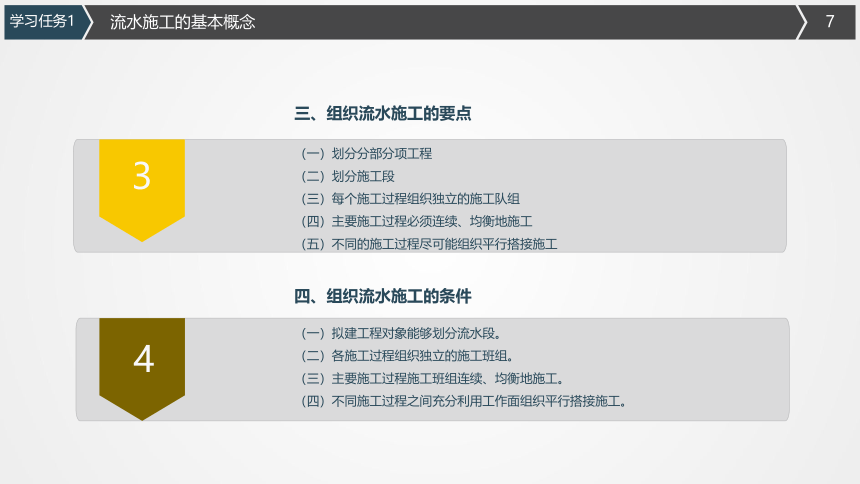

三、组织流水施工的要点
四、组织流水施工的条件
流水施工的基本概念
3
4
学习任务1
2

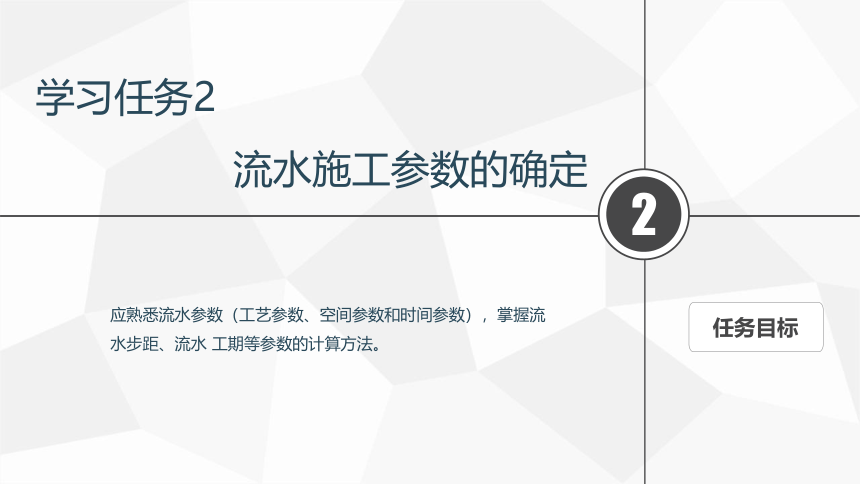

流水施工参数的确定
应熟悉流水参数（工艺参数、空间参数和时间参数），掌握流水步距、流水 工期等参数的计算方法。
任务目标
学习任务2
流水施工参数的确定

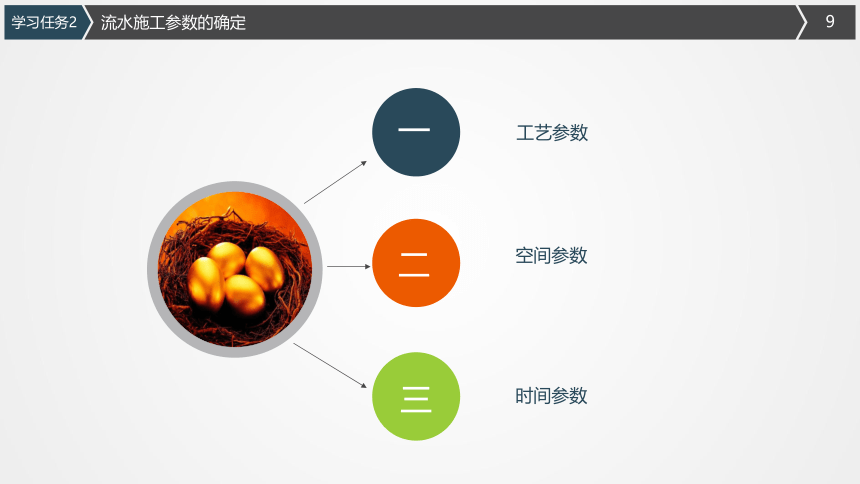

一
工艺参数
空间参数
时间参数
二
三
学习任务2
一、工艺参数
（一）施工过程数（n）
在流水施工中，流水施工过程数目用n 表示。它是流水施工的主要参数之一。对 于一个单位工程而言，通常它不等于计划中包括的全部施工过程数。因为这些施工过 程并非都能按流水方式组织施工，可能其中几个阶段是采用流水施工。
流水施工参数的确定
学习任务2
（二）流水强度
流水强度是指在组织流水施工时，某施工过程（或专业工作队）在单位时间内所完 成的工程量，也称为流水能力或生产能力。
机械施工过程流水强度
人工施工过程的流水强度
流水施工参数的确定
学习任务2
二、空间参数
空间参数是指在组织流水施工时，用以表达流水施工在空间布置上开展状态的参数。
（一）工作面
工作面是指供某专业工种的工人或某种施工机械进行施工的活动空间。工作面的大小，表明能安排施工人数或机械台数的多少。
流水施工参数的确定
学习任务2
（二）施工段（m）
划分施工段的目的
划分施工段的目的就是组织流水施工。
2. 划分施工段的要求
施工段的划分可以是固定的，也可以是不固定的。施工段划分的数目要适当。
（三）施工层
在组织流水施工时，为满足专业工种对操作高度及施工工艺的要求，通常将工程 对象在竖向上划分成若干个操作层，这些操作层称为施工层。
流水施工参数的确定
学习任务2
三、时间参数
流水节拍（t）
间歇时间
平行搭接时间
流水步距
工期
流水施工参数的确定
学习任务2
1
2
3
4
5
流水节拍（t）
1
流水节拍是指在组织流水施工时，每个专业工作队在各个施工段上完成相应的施 工任务需要的工作持续时间。通常以ti 表示，它是流水施工的基本参数之一。
为避免工作队转移时浪费工时，流水节拍在数值上最好是半个班的整倍数。可按以下方法确定其数值：
1. 定额计算法
定额计算法是根据各施工段的工程量、能够投入的资源量（工人数、机械台数和材 料量等），按下面公式进行计算：
流水施工参数的确定
学习任务2
2. 工期计算法
对某些施工任务在规定日期内必须完成的工程项目，往往采用倒排进度法。具体步骤如下：
（1）根据工期倒排进度，确定某施工过程的工作持续时间。
（2）确定某施工过程在某施工段上的流水节拍。若同一施工过程的流水节拍不等， 则用估算法；若流水节拍相等，则按下面公式进行计算：
流水施工参数的确定
学习任务2
间歇时间
2
1. 技术间歇时间
2.组织间歇时间
在组织流水施工时，除要考虑相邻施工班组之间的流水步距外，有时根据建筑材 料或现浇构件等的工艺性质，还要考虑合理的工艺等待时间，这个等待时间称为技术 间歇时间。如混凝土浇筑后的养护时间、砂浆抹面和油漆面的干燥时间等。技术间歇 时间以Zii,1 + 表示。
在流水施工中，由于施工技术或施工组织的原因（如墙体砌筑前的墙身位置弹线， 施工人员、机械转移，回填土前的地下管道检查验收等）所造成的在流水步距以外增加 的间歇时间。组织间歇时间以Gii,1 + 表示。
流水施工参数的确定
学习任务2
在组织流水施工时，有时为了缩短工期，在工作面允许的条件下，如果前一个施 工班组完成部分施工任务后，能够提前为后一个施工班组提供工作面，使后者提前进 入前一个施工段。这时相邻两个施工过程的施工班组在同一施工段上平行搭接施工， 这个搭接时间称为平行搭接时间或插入时间，通常以Cjj,1 + 表示。
平行搭接时间
3
流水施工参数的确定
学习任务2
在组织流水施工时，通常将相邻两个专业施工班组先后进入同一个施工段开始施工的间隔时间，称为流水步距，用Kii,1 + 表示。
流水步距
4
确定流水步距的原则
（1）各施工过程按各自流水速度施工，始终保持工艺先后顺序。
（2）一般情况下，要保证相邻两个专业施工班组，都能够连续作业。
（3）应使相邻两个施工班组，在满足连续施工的条件下，最大限度实现合理地搭接。 （4）应满足某些施工过程技术间歇、组织间歇方面的要求。
（5）应满足均衡施工、安全生产方面的要求
流水施工参数的确定
学习任务2
2. 确定流水步距的方法
（1）公式计算法。 公式法适用于流水施工中，同一施工过程在各施工段上的流水节拍都相等。各相邻施工过程之间流水步距的计算如下：
流水施工参数的确定
学习任务2
（2）取大差法。
取大差法，即累加数列错位相减取最大差。该方法是由苏联专家特考夫斯基提出 的。这种方法便捷、准确，易于掌握。
其计算步骤如下：
第一步：将每个施工过程在各施工段上的流水节拍逐段累加，求出累加数列。
第二步：根据施工顺序，将相邻施工过程的累加数列错位相减（把后一个施工过程 的累加数列依次错后一位），得到一个新的数列。
第三步：取错位相减数值中的最大者，加上相邻两工作过程之间的工艺与组织间歇时间，减去平行搭接时间，所得结果，作为这两个施工过程之间的流水步距。
流水施工参数的确定
学习任务2
工期
5
一个流水组的工期，指这个流水组中从第一个施工过程的施工班组投入流水作业开始，到最后一个施工过程班组完成最后一个施工段施工所需时间，一般用 T 表示。
流水施工参数的确定
学习任务2
