单元一　施工准备工作
单元一　施工准备工作
Part 1
1
2
3

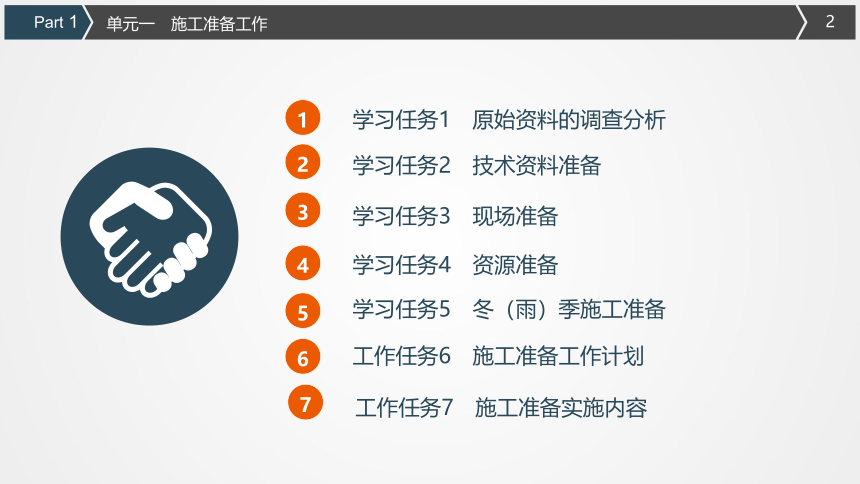

学习任务1　原始资料的调查分析
学习任务2　技术资料准备
学习任务3　现场准备
4
5
6
学习任务4　资源准备
学习任务5　冬（雨）季施工准备
工作任务6　施工准备工作计划
7
工作任务7　施工准备实施内容

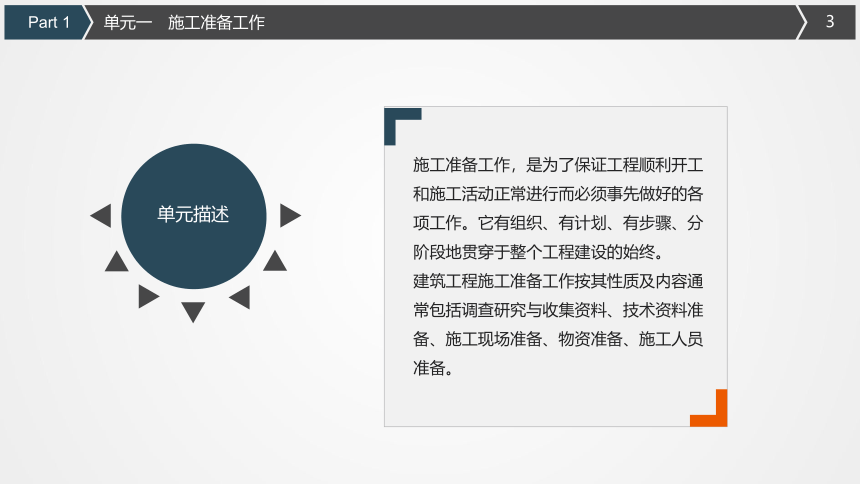

单元描述
施工准备工作，是为了保证工程顺利开工和施工活动正常进行而必须事先做好的各项工作。它有组织、有计划、有步骤、分阶段地贯穿于整个工程建设的始终。
建筑工程施工准备工作按其性质及内容通常包括调查研究与收集资料、技术资料准备、施工现场准备、物资准备、施工人员准备。
单元一　施工准备工作
Part 1
1

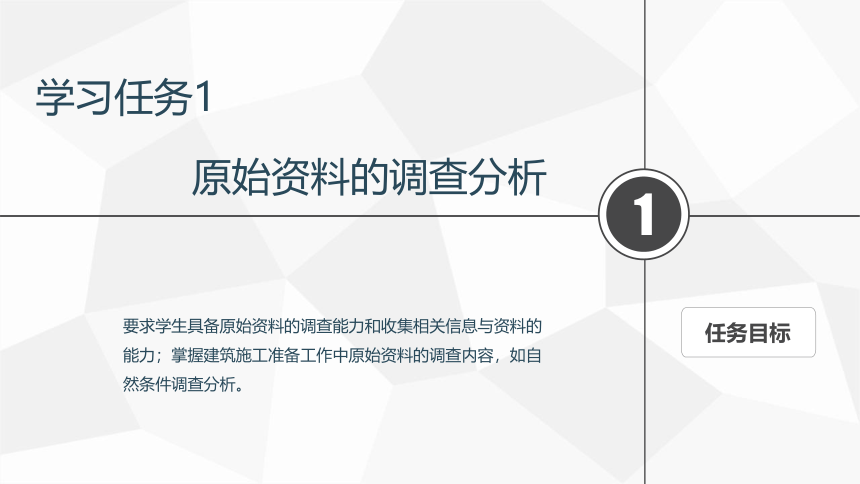

原始资料的调查分析
要求学生具备原始资料的调查能力和收集相关信息与资料的能力；掌握建筑施工准备工作中原始资料的调查内容，如自然条件调查分析。
任务目标
学习任务1
原始资料的调查分析
学习任务1

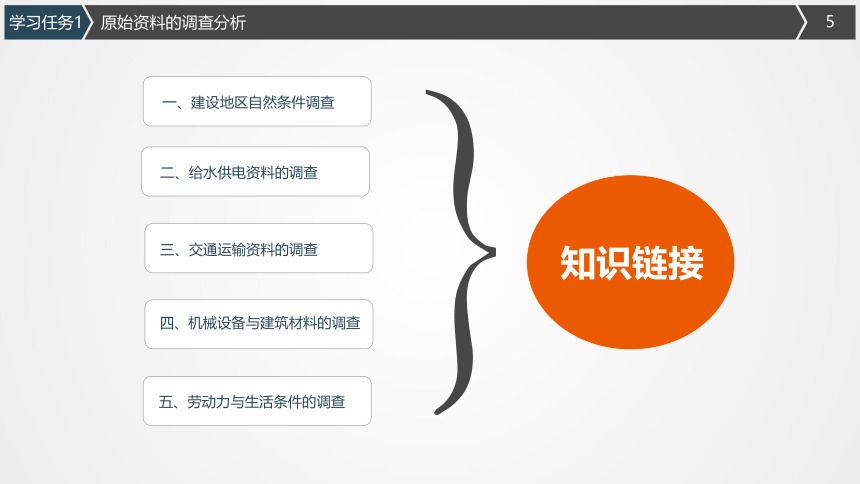

一、建设地区自然条件调查
二、给水供电资料的调查
三、交通运输资料的调查
四、机械设备与建筑材料的调查
五、劳动力与生活条件的调查
知识链接

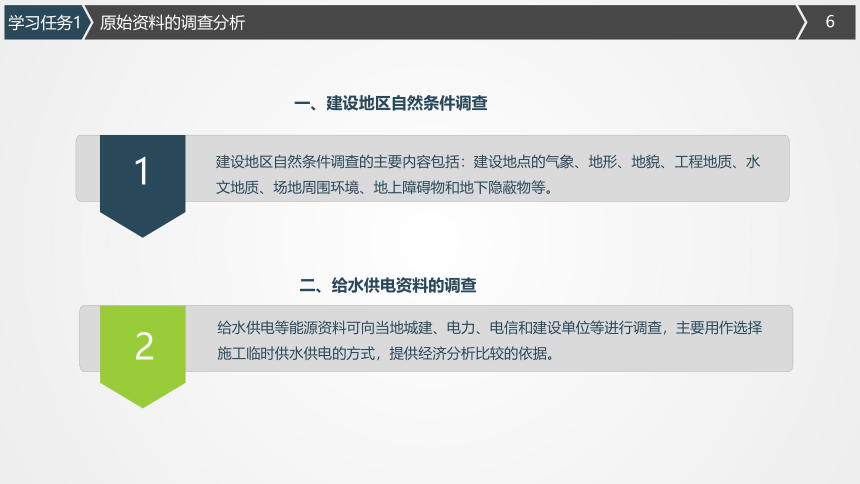

建设地区自然条件调查的主要内容包括：建设地点的气象、地形、地貌、工程地质、水文地质、场地周围环境、地上障碍物和地下隐蔽物等。
给水供电等能源资料可向当地城建、电力、电信和建设单位等进行调查，主要用作选择施工临时供水供电的方式，提供经济分析比较的依据。
1
一、建设地区自然条件调查
二、给水供电资料的调查
原始资料的调查分析
学习任务1
2

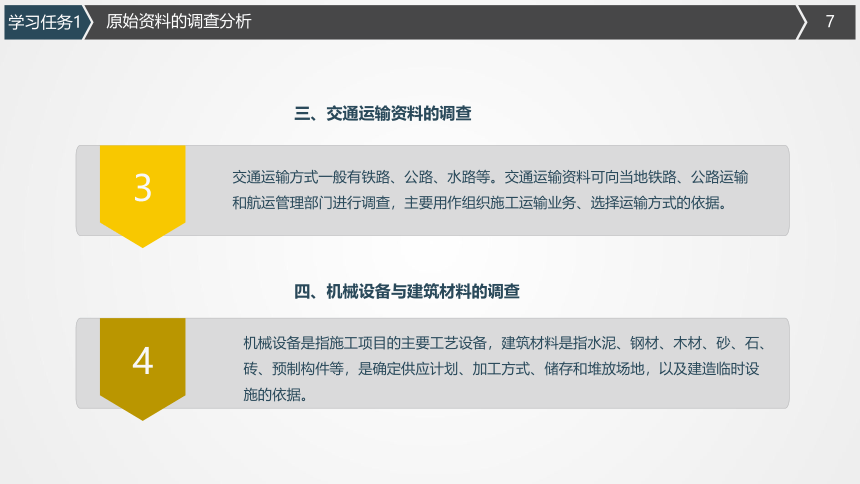

交通运输方式一般有铁路、公路、水路等。交通运输资料可向当地铁路、公路运输和航运管理部门进行调查，主要用作组织施工运输业务、选择运输方式的依据。
机械设备是指施工项目的主要工艺设备，建筑材料是指水泥、钢材、木材、砂、石、砖、预制构件等，是确定供应计划、加工方式、储存和堆放场地，以及建造临时设施的依据。
三、交通运输资料的调查
四、机械设备与建筑材料的调查
原始资料的调查分析
学习任务1
3
4
可以向当地劳动、卫生、教育等部门进行调查，主要用作拟定劳动力安排计划、建立职工生活基地、确定临时设施面积的依据。
五、劳动力与生活条件的调查
学习任务1
原始资料的调查分析
5
学习任务1
原始资料的调查分析
2
技术资料准备
应掌握图纸熟悉、自审、会审这几个阶段的知识，熟悉施工组织设计的编制和自审工作后的报审程序，掌握施工预算在工程施工中的重要作用。
应在施工技术资料准备工作中灵活应用图纸熟悉、自审、会审这几个阶段，会进行中标后的施工组织设计的报批，熟悉施工预算的作用，会编制施工预算。
任务目标
学习任务2
技术资料准备
一
熟悉和审查施工图纸
编制中标后的施工组织设计及其报审
编制施工预算及其作用
二
三
1.图纸熟悉阶段
2.图纸自审阶段
3.图纸会审阶段
学习任务2
一、熟悉和审查施工图纸
（一）图纸熟悉阶段
1. 组织工作
由施工单位工程项目经理部组织有关工程技术人员认真熟悉图纸，了解设计意图与建设单位要求、一级施工应达到的技术标准，明确工程流程。
学习任务2
技术资料准备
2. 熟悉图纸方法
（1）先粗后细。
（2）先小后大。
（3）先建筑后结构。
（4）先一般后特殊。
（5）图纸与说明相结合。
（6）土建与安装相结合。
（7）图纸要求与实际情况相结合。
学习任务2
技术资料准备
（二）图纸自审阶段
图纸自审的组织
由施工单位项目经理部组织各工种人员对本工种的有关图纸进行审查，掌握和了解图纸中的细节；在此基础上，由总承包单位内部的土建与水、暖、电等专业，共同核对图纸，消除差错，协商施工配合事项；最后，总承包单位与外分包单位（如桩基施工、设备安装施工等）在各自审查图纸的基础上，共同核对图纸中的差错及协商有关施工配合问题。
2. 图纸自审的要求
学习任务2
技术资料准备
（三）图纸会审阶段
1.图纸会审的组织
一般工程由建设单位组织并主持会议，设计单位交底，施工单位、监理单位参加。
2. 图纸会审的要求
图纸会审记录
学习任务2
技术资料准备
二、编制中标后的施工组织设计及其报审
中标后施工组织设计是施工单位在施工准备阶段编制的指导拟建工程从施工准备到竣工验收乃至保修回访的技术、经济、组织的综合性文件，也是编制施工预算、实行项目管理的依据，是施工准备工作的主要文件。
学习任务2
技术资料准备
三、编制施工预算及其作用
施工预算是施工单位根据施工合同价款、施工图纸、施工组织设计或施工方案、施工定额等文件进行编制的企业内部经济文件，它直接受施工合同中合同价款的控制，是施工前的一项重要准备工作。
学习任务2
技术资料准备
