单元一　施工准备工作
单元一　施工准备工作
Part 1
1
2
3

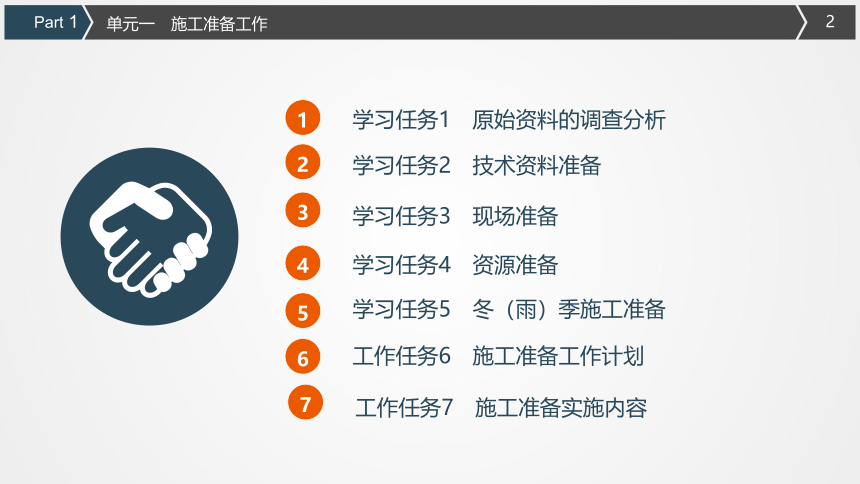

学习任务1　原始资料的调查分析
学习任务2　技术资料准备
学习任务3　现场准备
4
5
6
学习任务4　资源准备
学习任务5　冬（雨）季施工准备
工作任务6　施工准备工作计划
7
工作任务7　施工准备实施内容

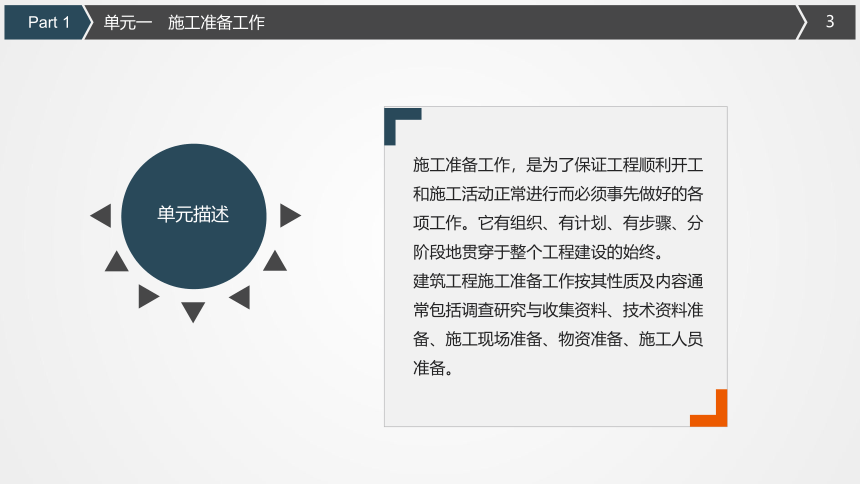

单元描述
施工准备工作，是为了保证工程顺利开工和施工活动正常进行而必须事先做好的各项工作。它有组织、有计划、有步骤、分阶段地贯穿于整个工程建设的始终。
建筑工程施工准备工作按其性质及内容通常包括调查研究与收集资料、技术资料准备、施工现场准备、物资准备、施工人员准备。
单元一　施工准备工作
Part 1

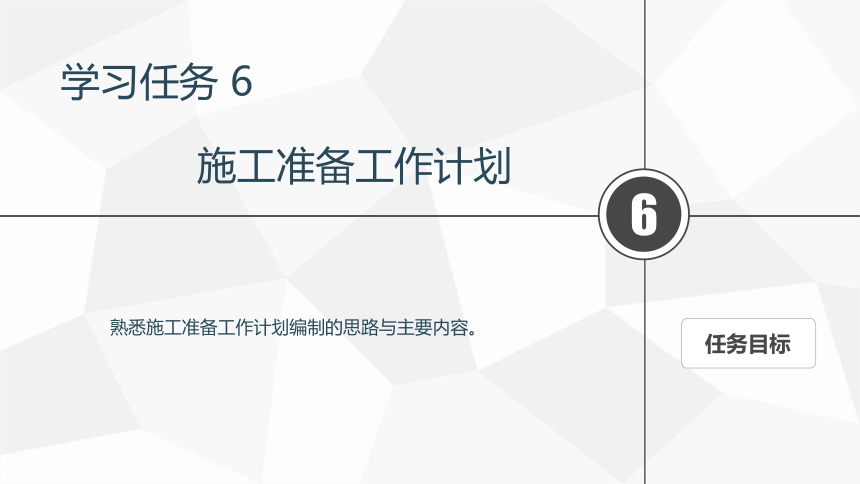

6
施工准备工作计划
熟悉施工准备工作计划编制的思路与主要内容。
任务目标
学习任务 6
Part 4

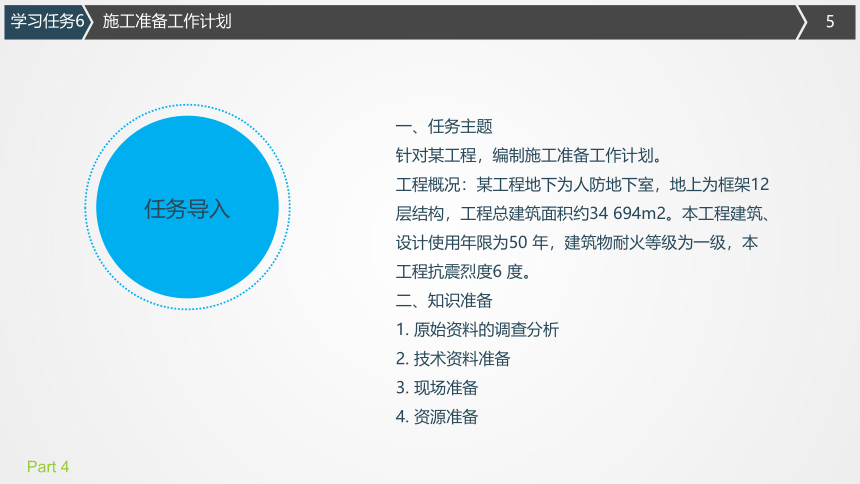

任务导入
一、任务主题
针对某工程，编制施工准备工作计划。
工程概况：某工程地下为人防地下室，地上为框架12 层结构，工程总建筑面积约34 694m2。本工程建筑、设计使用年限为50 年，建筑物耐火等级为一级，本工程抗震烈度6 度。
二、知识准备
1. 原始资料的调查分析
2. 技术资料准备
3. 现场准备
4. 资源准备
学习任务6
施工准备工作计划
Part 4

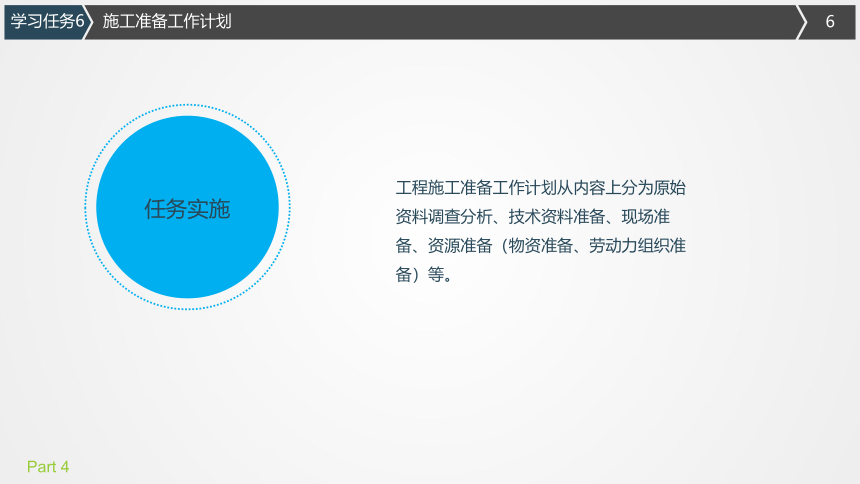

任务实施
工程施工准备工作计划从内容上分为原始资料调查分析、技术资料准备、现场准
备、资源准备（物资准备、劳动力组织准备）等。
学习任务6
施工准备工作计划

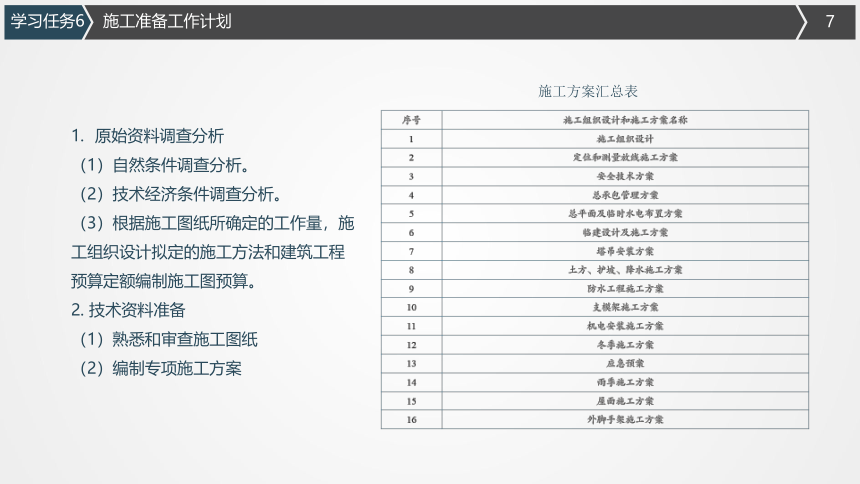

原始资料调查分析
（1）自然条件调查分析。
（2）技术经济条件调查分析。
（3）根据施工图纸所确定的工作量，施工组织设计拟定的施工方法和建筑工程预算定额编制施工图预算。
2. 技术资料准备
（1）熟悉和审查施工图纸
（2）编制专项施工方案
施工方案汇总表
学习任务6
施工准备工作计划

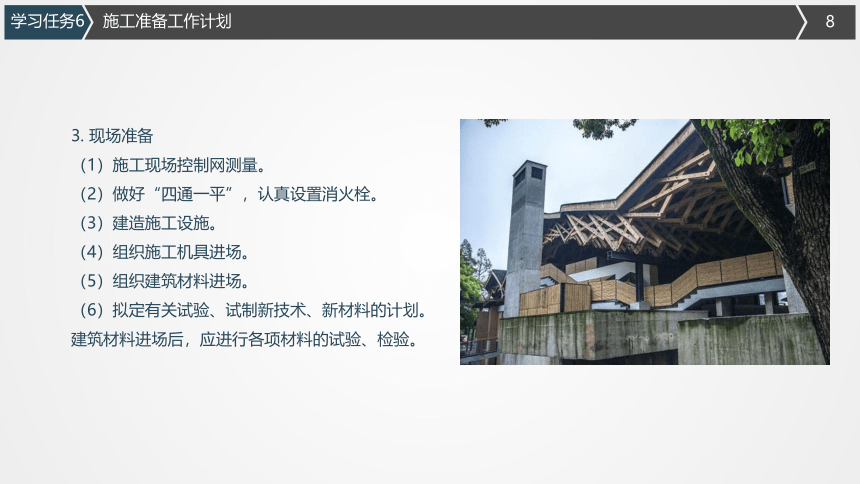

3. 现场准备
（1）施工现场控制网测量。
（2）做好“四通一平”，认真设置消火栓。
（3）建造施工设施。
（4）组织施工机具进场。
（5）组织建筑材料进场。
（6）拟定有关试验、试制新技术、新材料的计划。建筑材料进场后，应进行各项材料的试验、检验。
学习任务6
施工准备工作计划

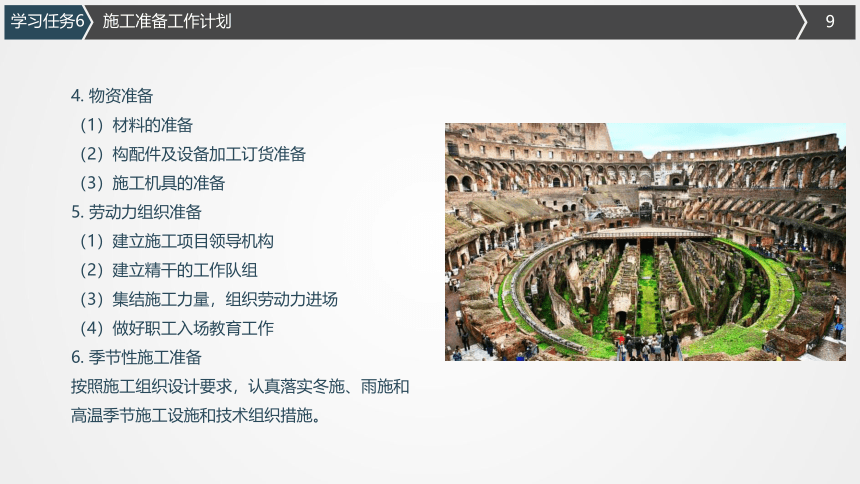

4. 物资准备
（1）材料的准备
（2）构配件及设备加工订货准备
（3）施工机具的准备
5. 劳动力组织准备
（1）建立施工项目领导机构
（2）建立精干的工作队组
（3）集结施工力量，组织劳动力进场
（4）做好职工入场教育工作
6. 季节性施工准备
按照施工组织设计要求，认真落实冬施、雨施和高温季节施工设施和技术组织措施。
学习任务6
施工准备工作计划

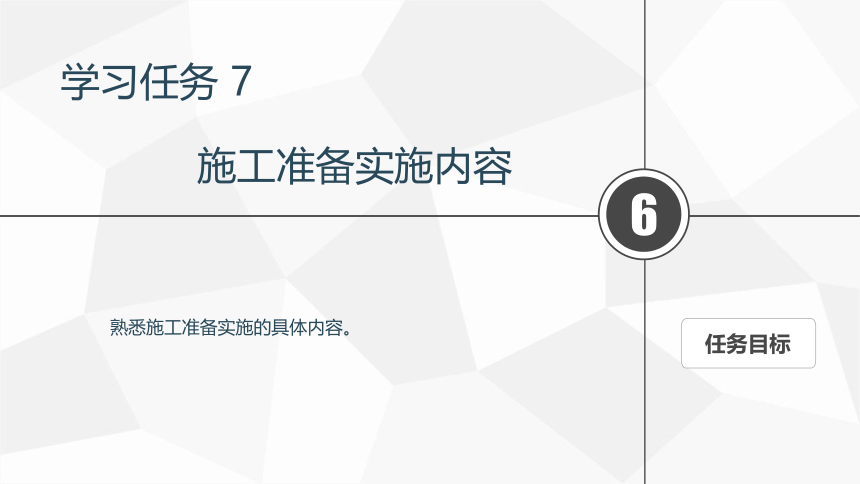

6
施工准备实施内容
熟悉施工准备实施的具体内容。
任务目标
学习任务 7
Part 4

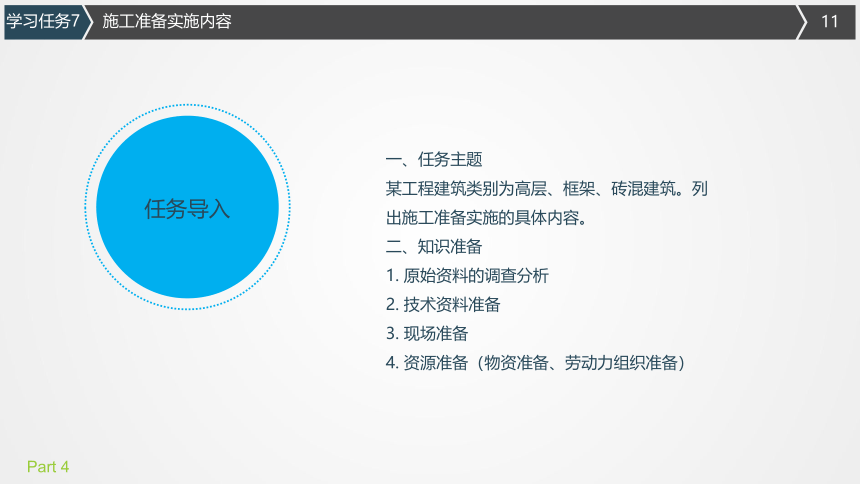

任务导入
一、任务主题
某工程建筑类别为高层、框架、砖混建筑。列出施工准备实施的具体内容。
二、知识准备
1. 原始资料的调查分析
2. 技术资料准备
3. 现场准备
4. 资源准备（物资准备、劳动力组织准备）
学习任务7
施工准备实施内容
Part 4
任务实施

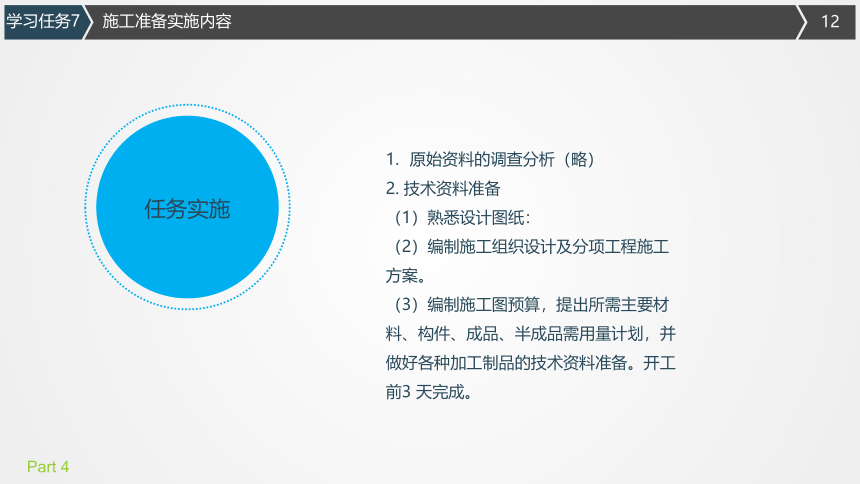

原始资料的调查分析（略）
2. 技术资料准备
（1）熟悉设计图纸：
（2）编制施工组织设计及分项工程施工方案。
（3）编制施工图预算，提出所需主要材料、构件、成品、半成品需用量计划，并做好各种加工制品的技术资料准备。开工前3 天完成。
学习任务7
施工准备实施内容
3. 现场准备
（1）临水方案
1）临水布置原则
本系统的设置主要是施工现场用水和消防用水，施工现场设有两个水井；一个供消防与施工用水、一个工人生活用水。
本设计沿土建开挖线外围敷设室外消火栓系统给水主管，环管各处按用水点需要预留甩口，并按规范的间隔布置室外消火栓，消火栓具体现场平面图。
学习任务7
施工准备实施内容
2）现场临时用水量计算
①施工用水计算
施工用水量q1 为
式中， K1 ——未预计的施工用水系数，取1.15；
　　　K2 ——用水不均衡系数，取1.5；
　　　Q1 ——每台班实物量，混凝土养护，取300m3 ；
　　　N1 ——施工用水定额，混凝土养护，取250L/m3 。
施工机械用水量q2 为
因无特殊用水机械，施工机械用水量不计。
施工现场生活用水量q3 为
式中， P1 ——施工现场昼夜高峰人数，取654 人；
　　　t ——每天工作班数，3 班；
　　　N3 ——施工现场用水定额，120L/ 人班；
　　　K4 ——施工现场用水不均衡系数，取1.5。
学习任务7
施工准备实施内容
②生活区生活用水量
式中， P2 ——生活区居民人数，654 人；
　　　N4 ——生活区全部昼夜用水定额，120L/（人· 班）；
　　　K5 ——生活区用水不均衡系数，取2。
　　　　　　　　　　　　　　= 654×120× 2（/ 3×8× 3 600）
　　　　　　　　　　　　　　=1.82（L/s）
学习任务7
施工准备实施内容
③消防用水量q5
消防用水q5 现场面积在25ha 以内消防用水定额按10 ～ 15L/s 计算，本工程现场面积合约25ha，故选用q5=10/s 。
④施工现场临时用水总量Q
当 ，总用水量Q = q5 10L/s 。
学习任务7
施工准备实施内容
3）供水管管径的选择
施工用水经济流速v = 1.5m/s ，则用水管径D 为
故选用DN100mm 给水干管。
4）消防水池容积
根据现场实际，在现场设置一处消防水泵房，水池容积约30m3，可以满足现场施工用水（包括临时消防水量15L/s）。
学习任务7
施工准备实施内容
5）管路布置与水源
①按该工程建筑特点，每层施工面积约为600m2，设置消防水管和施工用水管，管径分别为DN100、DN50。
②水源由东侧市政取水点引入，引入后管径为DN100。
③消防：室外消火栓沿现场道路设置，距路边1.5m。
④施工用水：从环网上引支管至各施工用水点，支管管径DN25。
⑤生活用水：本工程现场内设一个厕所，标羊室一间，均位于现场北侧，各引DN20 水管到办公楼。
⑥现场临水平面布置图（略）。
学习任务7
施工准备实施内容
（2）临电方案
1）现场勘测。
供电待施工进场后由建设单位提供。
2）施工现场建立配电室，设在东北角，方使后期楼内临时用电引入。
3）负荷计算：
根据施工机械表（表1 - 7）的设备总用电量。
4）线路设计
5）配电箱设计
6）安全技术措施和环境保护
学习任务7
施工准备实施内容
（3）消防布置
消防的布置是从整个施工现场考虑的，每个施工区域每层布置干式灭火器若干，
大门进出口一组消防器材。
（4）临时办公、生活设施安排在现场布置管理人员宿舍、工人宿舍、食堂、会议室、建设单位办公室、监理单位办公室、施工单位办公室、男女厕所等生活设施。
（5）手续办理
各种开工手续、施工手续、证件、许可证、环保证、卫生证、治安、消防许可证
等手续在进场后根据北京市有关文件配合甲方办理齐全。
学习任务7
施工准备实施内容
4. 物资准备
（1）本工程装饰、装修的种类比较多，因此材料种类也就多。
（2）工程中使用的各种需甲方、设计、监理、乙方共同选择、定质、定价的材料，
乙方积极配合其他方做好前期准备工作。
（3）组织原材进场并进行试验、检验及报验工作。
（4）各道工序在施工前先做样板，采用样板引路，装修样板经过甲方、设计、监理等单位验收认可后方可大面积施工。
（5）主要施工机械、施工仪器及通讯设备需求计划
学习任务7
施工准备实施内容
学习任务7
施工准备实施内容
主要机械设备一览表
学习任务7
施工准备实施内容
主要机械设备一览表
施工仪器及通讯设备需求计划
学习任务7
施工准备实施内容
5. 劳动力组织准备
（1）管理人员配备
根据工程需要，拟为本工程配备齐全的技术人员。项目经理1 名，生产经理1 名，技术主任1 名，技术员2 名，土建工长1 名，木工工长1 名，钢筋工工长1 名，电气工长1 名，水暖工长1 名，质检员2 名，材料员3 名，试验员1 名、资料员1 名，安全员3 名。
学习任务7
施工准备实施内容
（2）劳动力准备
1）为了更好地完成招标书规定的进度、质量、安全等要求，将提前选择好劳动力队伍。
2）在施工过程中将组织所有劳务队开展劳动竞赛活动，奖勤罚懒，奖优罚劣，做到奖罚分明，责任落实到人，以提高施工人员的劳动积极性。
主要劳动力需用计划
学习任务7
施工准备实施内容
职业技能知识点考核
1. 对建设地区自然条件、给水供电资料、交通运输资料的调查，具体内容各包括哪些？
2. 图纸自审阶段的具体内容包括哪些？
3. 编制中标后的施工组织设计报审程序是什么？
4. 施工单位现场准备工作包括哪些？
5.“七通一平”具体包括哪些内容？
职业技能知识点考核
6. 施工现场障碍物包括哪些？拆除障碍物时，应注意哪些？
7. 简述项目经理部的设立步骤。
8. 简述物资准备包括的具体内容。
9. 简述项目组织机构的设置应遵循的原则。
10. 依据《建筑工程冬期施工规程》（JGJ/T 104-2011），冬期施工方案的编制原则是什么？
11. 冬季施工图纸准备主要包括哪些内容？
职业技能知识点考核
建筑工地文明施工标准
工地有以项目负责人为负责人的文明施工组织管理机构及人员，文明施工制度完善、目标明确、责任到人。有经批准的规范科学的施工组织设计和合理的施工总平面布置图。
拓展知识
建筑工地文明施工标准
拓展知识
(一) 总平面布置标准化
1．施工区域划分合理化
根据施工现场情况，合理划分施工区域。施工区域主要分为：生活区、施工区、仓库区、材料堆放区、加工区等。划分应做到安全合理、方便施工、节约用地、降低成本。
建筑工地文明施工标准
拓展知识
2．进场道路硬化
（1）施工现场大门与场外道路相接段的地面及主干道必须硬化，硬化的方法主要有浇筑普通混凝土、铺筑三渣土或铺设防滑钢板，以保证地面不起尘、不积水、不打滑为宜。（2）临时道路两侧需设置排水沟，排水沟端头设置沉淀池，并与市政管网连通，做到污水不外流，场内无积水。
（3）施工场区道路入口处要设置洗车槽，洗车槽的污水处理应经除油池除油，并经过二次沉淀后排放。
建筑工地文明施工标准
拓展知识
3．临建材质统一标准化
（1）施工现场宜按下列四类临时建筑物进行组织安排。
（2）施工现场、生活临建设施一层檐口高度不低于 2.8 米，层数宜为一层或两层，其中配电房采用砖房，应采用防火材料进行吊顶，采用外开门，
使用面积不少于 9 平方米。
（3）所有施工、生活临建设施必须经过项目经理部统一规划、设计、审批、施工验收五道工序，方可投入使用。
建筑工地文明施工标准
拓展知识
4．办公环境美化
（1）各办公室要求统一刷白，确保墙净、窗明、办公设施布置整齐干净。
（2）室内地面及室外走廊砼浇筑，有条件时可贴防滑地砖。
（3）屋檐前设排水明沟，沟宽100至200mm，排至市政管网，定人打扫清理， 做到防蚊、防蝇、防鼠。
（4）办公区空地可采用铺煤渣、砂头等防护措施，条件许可时可种植草皮、灌木等。
建筑工地文明施工标准
拓展知识
5．施工场区绿化
（1）绿化布置考虑合理、经济、实用、美观，具有统一性和可操作性，根据实际与创标要求，有条件的可在场内空余处布置相应的绿化，以美化
环境。
（2|)绿化的方式有种植草皮和花卉和布置盆载植物等，要求统一规划，保证施工生产的正常用场地。
建筑工地文明施工标准
拓展知识
6．空气净化
（1）现场必须建有车辆清洁台及排水设施，定期清扫，防止泥浆、污废水、外流或者堵塞下水道，工地内无积水坑，现场进出车辆须做到净车出场，避免在场外道路上“抛、洒、滴、漏”等污染环境。
（2）搅拌机棚应实现全封闭，投料顺序应正确，应设置喷水除尘措施，有条件时应尽量采用预拌混凝土和预拌砂浆。
建筑工地文明施工标准
拓展知识
（3）土方、砂、石灰等各种可能产生扬尘的松散材料堆场应采用防尘网进行覆盖。
（4）水泥库应进行全封闭，大门朝向搅拌场地和道路，及时清扫撒落水泥。
（5）工程施工应做到“工完、料尽、场地清”，减少垃圾产生，楼层清扫应先洒水，垃圾通过专用通道或专用容器采用安全方式运出，严禁凌空抛撒。
建筑工地文明施工标准
拓展知识
7．操作空间亮化
（1） 操作空间除了基坑或楼层施工作业面外，也包括搅拌棚、木工棚、钢筋棚等生产用房及食堂等生活操作空间。
（2） 操作空间亮化的首选就是利用自然光，必须全封闭的作业场所可采用安装窗户包括天窗等措施，可参照规范要求的窗地比进行布置。
（3） 人防地下室、管道井、电梯井道、楼梯间等不便采用自然光的场所应布置人工照明，人工照明应能达到满足操作工艺和人身安全的亮度。
建筑工地文明施工标准
拓展知识
(二) 临时设施标准化
1. 施工现场大门标准
方案一：推荐用于创建省级安全文明标准工地使用。
本方案最显著特点是在施工现场主入口右侧设置造型墙，门两侧设砖砌柱，不设置门头梁。此方案简洁大气，避免了设置门头梁带来的安装不便、存在安全隐患等问题。
方案二：用于内一般工程使用。
本方案采用较为传统的门柱上设置钢架门头梁做法。
建筑工地文明施工标准
拓展知识
2. 门卫房标准
工地现场门卫房设置在主入口大门的左侧，采用彩钢板房，长*宽*高尺寸为2800*2100*3000mm，门尺寸为900*2000mm，并开两樘1200*1400mm玻璃窗,室内水泥砂浆地面，靠主入口侧门部位挑出檐口1200mm。门卫室内要求放置少于 15顶安全帽，并张贴门卫人员岗位职责。
建筑工地文明施工标准
拓展知识
3. 工地围挡标准
方案一：砖砌体围墙
对于房建工程或工期在一年以上等有特殊需求的工程，施工现场原则上必须采用砖砌体围墙。砖砌体围墙：市区范围的砖砌围墙高度为2500mm，其余非市区的工地围墙高度不低于2200mm。
方案二：压型钢板（或彩钢板）围档：
对于市政道路、管道等工程可采用压型钢板或彩钢板围档。市区范围内围档高度不低于2500mm，其余非市区不得低于2200mm。为便于压型钢板的重复周转使用，在压型钢板四周用铝合金角钢包边。
建筑工地文明施工标准
拓展知识
4. 工地办公室标准
市区内房建工程工地办公室统一采用两层彩钢板房，层高2700mm,在办公楼的正面护栏上标注企业精神标语,侧面标注企业标识。郊区可采用一层砖砌瓦房作为办公室。建筑面积按照工程规模的大小和需要设置。工地办公室按以下规模区分：
4.1 工程规模在5000万元（含）以下时，办公室建筑面积不宜小于240平米，会议室平面尺寸长度不宜小于7200mm，宽度不宜小于5000mm。
4.2 工程规模在5000万元以上时，办公室建筑面积不宜小于300平米，会议室平面尺寸长度不宜小于10800mm，宽度不宜小于5000mm。
