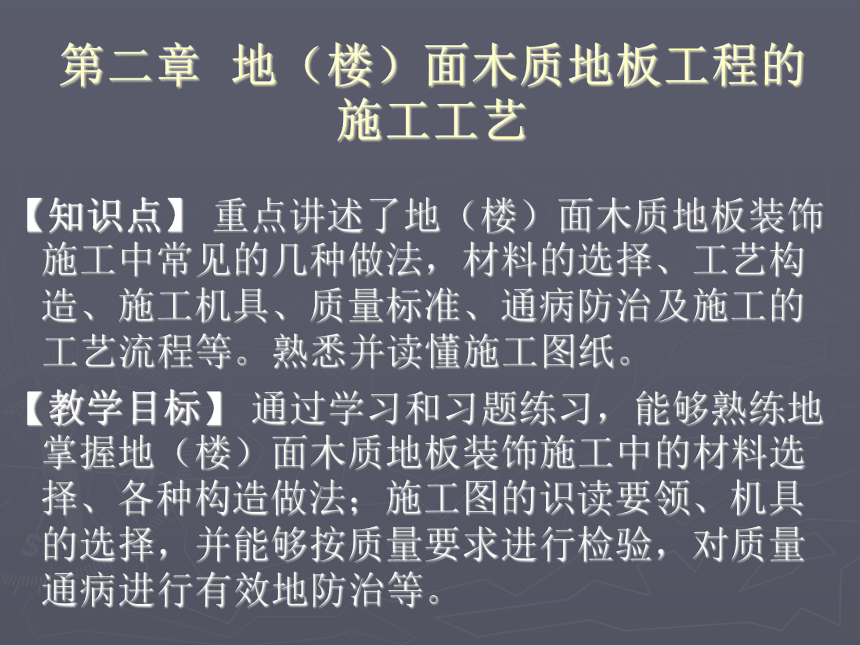

第二章 地（楼）面木质地板工程的施工工艺
【知识点】 重点讲述了地（楼）面木质地板装饰施工中常见的几种做法，材料的选择、工艺构造、施工机具、质量标准、通病防治及施工的工艺流程等。熟悉并读懂施工图纸。
【教学目标】 通过学习和习题练习，能够熟练地掌握地（楼）面木质地板装饰施工中的材料选择、各种构造做法；施工图的识读要领、机具的选择，并能够按质量要求进行检验，对质量通病进行有效地防治等。

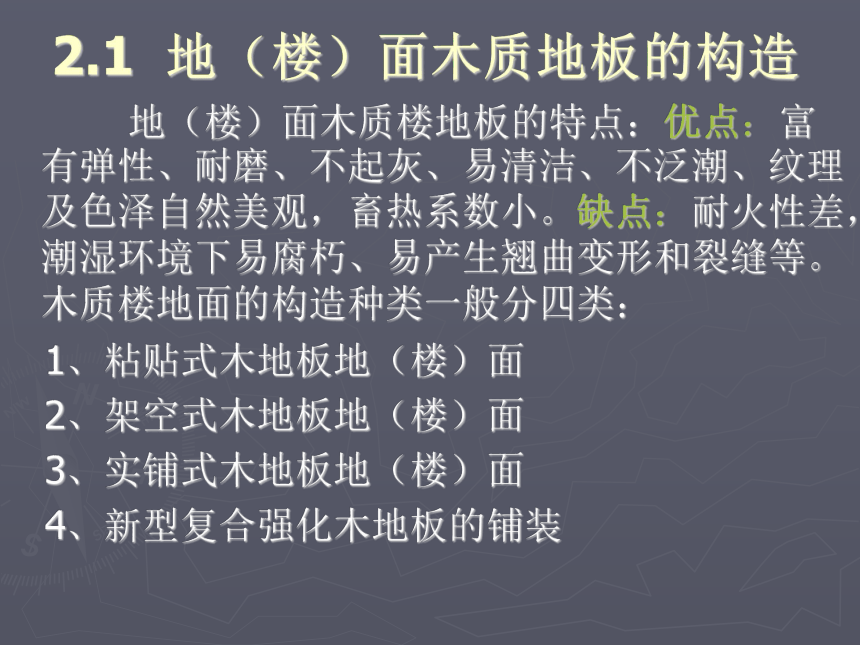

2.1 地（楼）面木质地板的构造
地（楼）面木质楼地板的特点：优点：富有弹性、耐磨、不起灰、易清洁、不泛潮、纹理及色泽自然美观，畜热系数小。缺点：耐火性差，潮湿环境下易腐朽、易产生翘曲变形和裂缝等。木质楼地面的构造种类一般分四类：
1、粘贴式木地板地（楼）面
2、架空式木地板地（楼）面
3、实铺式木地板地（楼）面
4、新型复合强化木地板的铺装

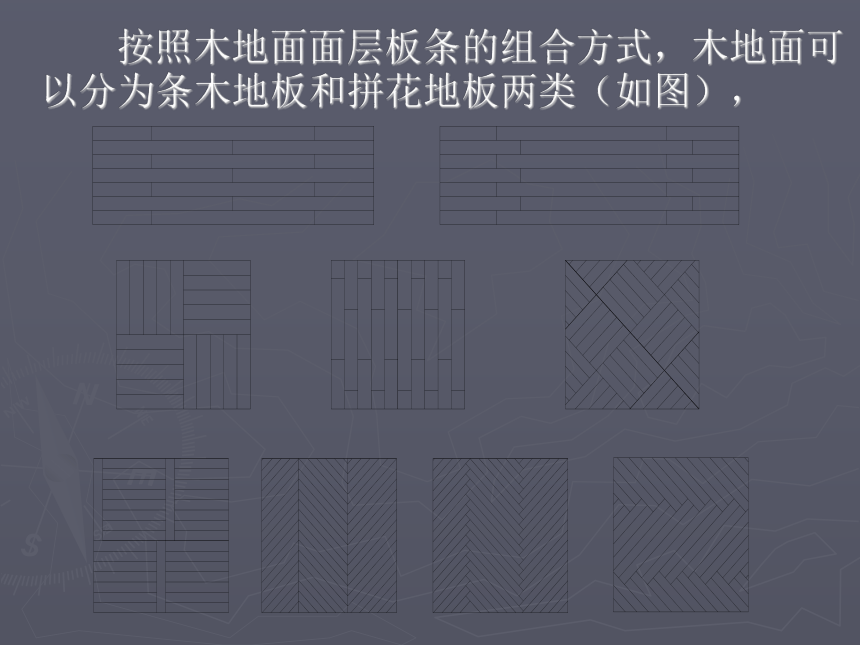

按照木地面面层板条的组合方式，木地面可以分为条木地板和拼花地板两类（如图），
实木长条和硬木拼花地板构造分为实铺式（图2-3）空铺式（图2-4）粘贴式（图2-5）三种，又有单层做法和双层做法之分。（如图）。

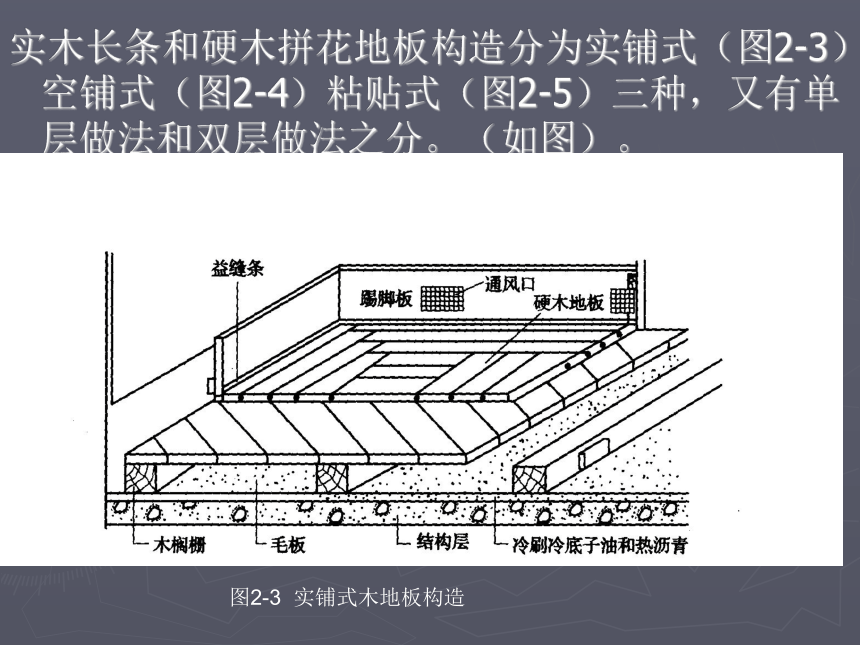

图2-3 实铺式木地板构造
图2-5 粘贴式木地板构造

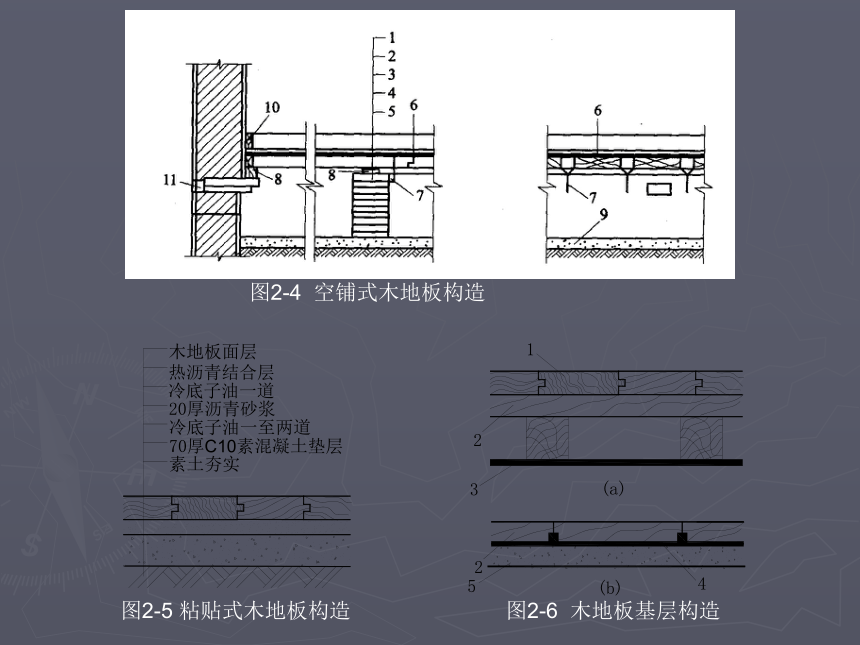

图2-4 空铺式木地板构造
图2-6 木地板基层构造

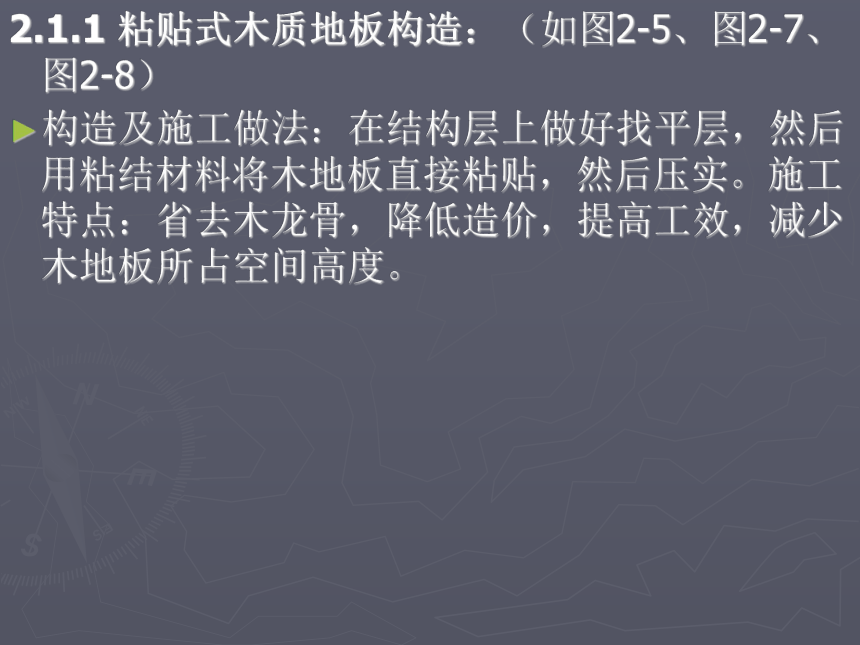

2.1.1 粘贴式木质地板构造：（如图2-5、图2-7、图2-8）
构造及施工做法：在结构层上做好找平层，然后用粘结材料将木地板直接粘贴，然后压实。施工特点：省去木龙骨，降低造价，提高工效，减少木地板所占空间高度。

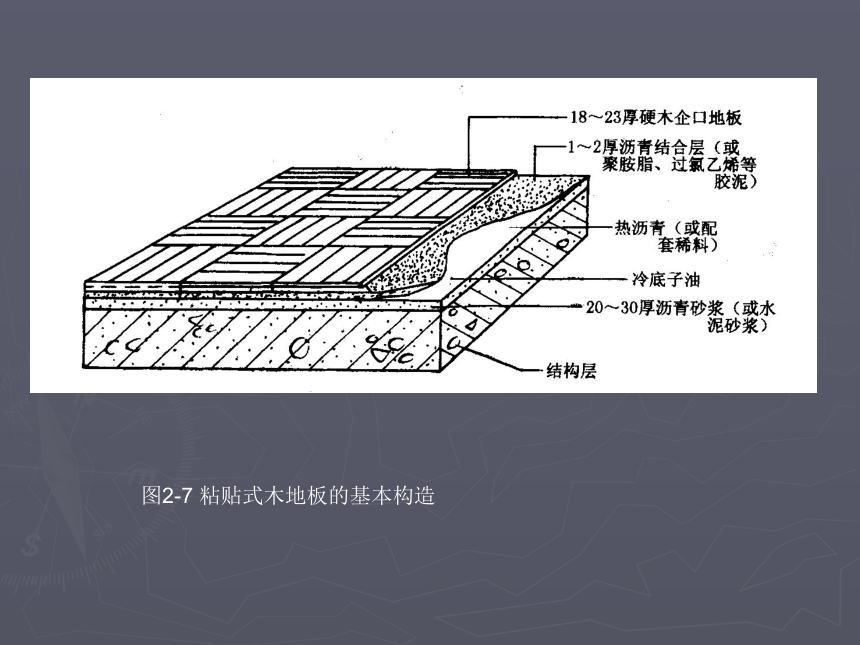

图2-7 粘贴式木地板的基本构造

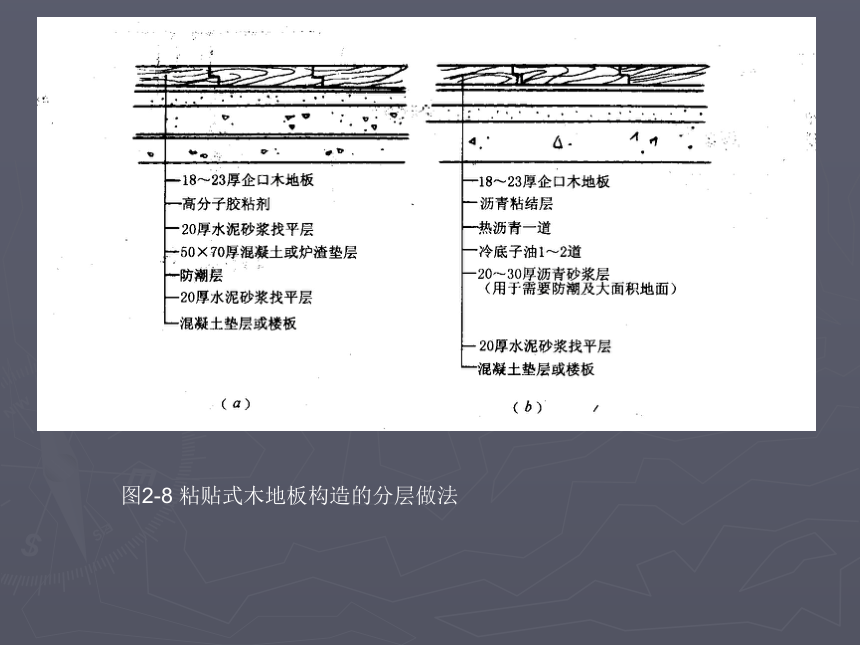

图2-8 粘贴式木地板构造的分层做法

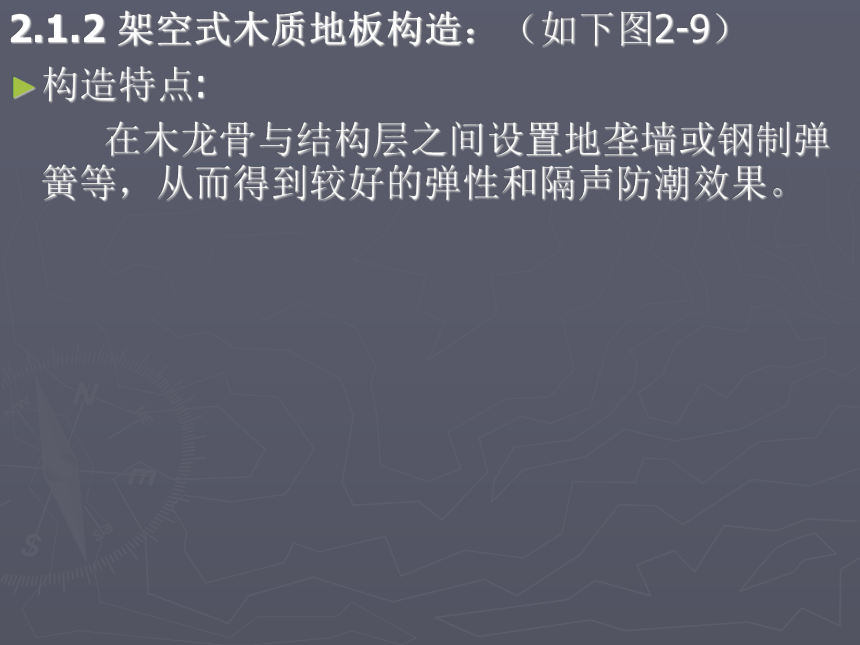

2.1.2 架空式木质地板构造：（如下图2-9）
构造特点:
在木龙骨与结构层之间设置地垄墙或钢制弹簧等，从而得到较好的弹性和隔声防潮效果。
图2-9 架空式木楼地面构造

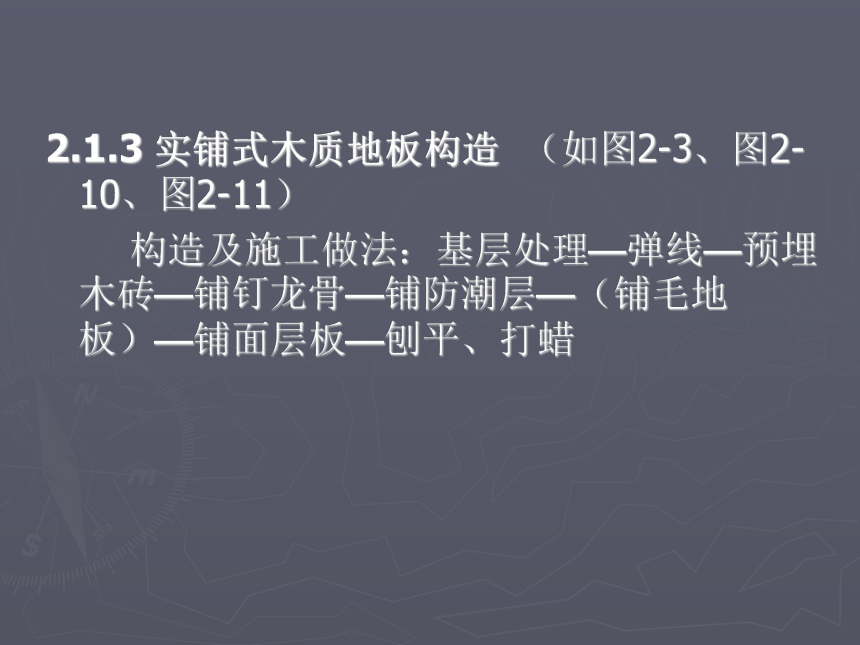

2.1.3 实铺式木质地板构造 （如图2-3、图2-10、图2-11）
构造及施工做法：基层处理—弹线—预埋木砖—铺钉龙骨—铺防潮层—（铺毛地板）—铺面层板—刨平、打蜡

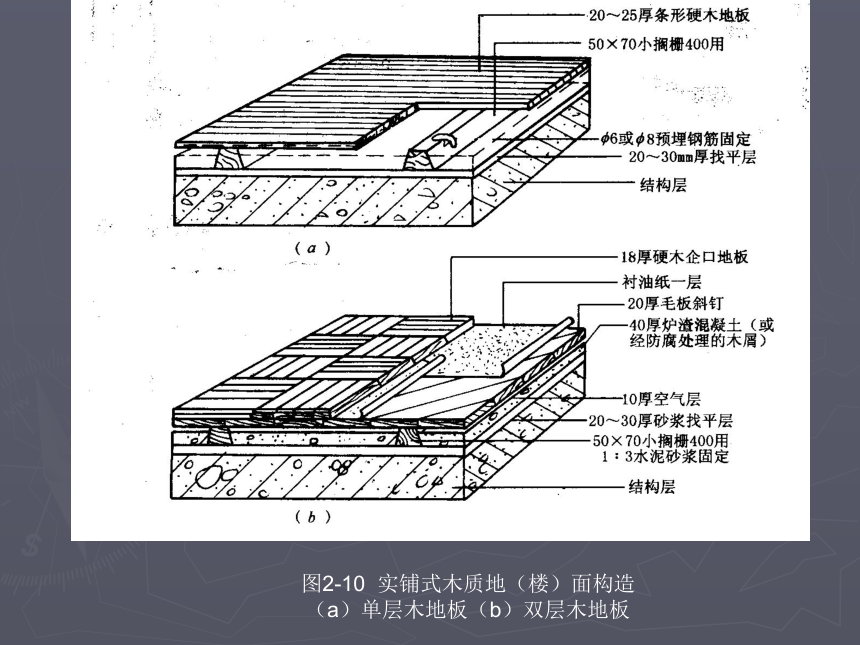

图2-10 实铺式木质地（楼）面构造
（a）单层木地板（b）双层木地板
图2-11 实铺式木质楼面构造
1、铁钉 2、条形地板 3、泡沫垫层 4、木龙骨
1、单层硬木拼花楼面构造做法：
（1）油漆。
（2）20mm×50mm硬木条企口或拼花楼面(背面防腐剂）。
（3）60mm×50mm木龙骨400mm中距，50mm×50mm横撑，800mm中距。
（4）A\20mm厚1：3水泥砂浆找平，钢筋混凝土板内预埋10#铅丝，纵向1000mm，横向400mm，帮扎木龙骨，预制钢筋混凝土楼板。
（5）B\ 40mm厚C20细石混凝土垫层，拍浆抹平，钢筋混凝土板内预埋10#铅丝，纵向1000mm，横向400mm，帮扎木龙骨，预制钢筋混凝土楼板。
2、双层硬木拼花楼面构造做法
（1）油漆。
（2）20mm×50mm硬木条企口或拼花楼面(背面防腐剂）。
（3）22mm厚松木毛板，45度斜拼，背面耍防腐剂，上铺优纸一层。
（4）60mm×50mm木龙骨400mm中距，50mm×50mm横撑，800mm中距。
（5）30mm×10mm×100mm木垫块与木龙骨钉牢，400mm中距。
（6）A\20mm厚1：3水泥砂浆找平，钢筋混凝土板内预埋10#铅丝，纵向1000mm，横向400mm，帮扎木龙骨，预制钢筋混凝土楼板。
（7）B\ 40mm厚C20细石混凝土垫层，拍浆抹平，钢筋混凝土板内预埋10#铅丝，纵向1000mm，横向400mm，帮扎木龙骨，预制钢筋混凝土楼板。
3、毛地板铺设与板与板之间拼缝
毛地板的铺设方向与面层地板的形式及铺设方法有关。当面层采用条形木板或硬木拼花地板的席纹方式铺设时，毛地板宜斜向铺设，与木搁栅的角度一般为30度或45度，当面层采用硬木拼花地板且人字纹图案时，则毛地板与木搁姗成坦里垂直铺设。铺贴结构如图2-12所示
图2-12 硬木条板及硬木拼花地板的铺贴结构
(a)硬木条板；(b)硬木拼花地板
4、板与板之间拼缝
板与板的拼缝有企口缝、销板缝、压口缝、平缝、截口缝和斜企口缝等形式。为了防止地板翘曲，在铺钉时应于板底刨一凹槽，并尽量使向心材的一面向下，如图2-13所示。
图2-13 板与板之间拼缝
2.2 地（楼）面木质地板材料的
种类及选择
2.2.1 根据木质地板面层材料的材质不同分类：
普通纯木地板、复合木地板、软木地板；
2.2.2 材料的要求与选择
实贴式木地板主要材料有实木地板 、胶等。 要求实木长条木地板含水率不超过12％，同一批材料的树种、花色、规格尺寸要一致。木踢脚线含水率不超过12％，背面满涂防腐剂，纹理颜色应与面板一致，还要准备隔音材料和防潮防水材料等。
铺贴材料须进行检验：结疤、缺边、角超规格等应退回；以6块一组色泽相似；以6块为一正方形，标准尺寸为304. 8mm。
木地板、毛地板、垫木和木隔栅等必须作防腐、防蛀、防火处理
2.3 地（楼）面木质地板铺设施工
的准备
2.3.1 施工技术准备
看懂图纸，明确设计要求。进行详细的技术交底。所有材料如实木地板、毛板、木格栅、防潮垫等均应符合设计要求。
2.3.2 施工条件准备
1．室内湿作业已经结束，并经监理工程师验收合格。
2．基层、预埋管线已施工完成，抹灰工程和管道试压等施工完毕，水统打压已经结束，均经监理工程师检验合格。
3．安装并固定好门、窗框。
4．对进场所有的材料进行验收，且应符合设计要求。
5．木地板已经被挑选，并经编号分别存放。
6．铺设时施工条件（工序交叉、环境状态等）应满足施工质量可达到标准的要求。
7. 所有墙上的水平控制线已经弹好。
2.4 施工机具 （表2-1）
2.5 地（楼）面木质地板的施工工艺及程序
1、施工工艺：
基层清理→弹线→木搁栅固定→弹线、钉装毛地板→木地板面层铺钉→安装踢脚板→刨光、打磨→油漆、上蜡。
2、施工过程：
基层清理—— 弹线——木搁栅固定——毛地板铺设 ——面板铺设 ——安装踢脚板 （如图）
图2-7 地板横撑通风槽
图2-8 地（楼）面基层预埋镀锌钢丝 图2-9 地（楼）面预埋件的连接
2.5.2 架空式木地板施工工艺及程序
不同于实铺式将木搁栅直接固定在基底表面上，而是用地垄墙（或砖墩）进行抬架。
2.5.3 粘贴式木地板施工工艺及程序
1、施工工艺：
基层清理→弹线、预排→涂刷底胶→粘贴木地板→刨光、打磨→油漆、上蜡。
2、施工过程：将基层表面清理干净，按设计图案和地板尺寸进行弹线，先弹中心线，再由中心向四周弹出方格线。并按设计要求的拼花形式排列，以胶粘剂（环氧树脂或专用地板胶）将板块直接粘贴于地面基层上的做法。铺贴时做到接缝对齐，胶合紧密，表面平整。
2.5.4 复合木地板施工工艺
1、施工工艺
清理基层→塑料薄膜地垫铺设→复合地板铺设→安装踢脚板→清洁保护
2、施工过程
复合地板的铺设也有实铺与粘结两种做法，面板无需采用钉固或摊铺胶粘材料进行粘结，而是依靠其加工精密的企口，采用槽榫对接组成活动式地板面层而直接浮铺于毛地板或楼地面基层上。
2.6 地（楼）面木质地板质量
验收标准与检验方法
2.6.1 木质地板质量验收标准
1、主控项目
（1)木地板面层的材质、构造以及拼花图案应符合设计的要求，木材的含水率应不大于12%。木搁栅和毛地板等必须做防腐、防蛀处理。
（2）木搁栅安装应牢固、平直。
（3)面层铺钉牢固无松动，粘接牢固无空鼓。
2、一般项目
（1)木地板面层应刨平、磨光，无明显刨痕、戗茬和毛刺等现象；图案清晰、颜色均匀一致。
（2）面层缝隙应严密，接头位置应错开、表面洁净。
（3）拼花地板接缝应对齐，粘、钉严密；缝隙宽度均匀一致；无裂纹、翘曲，表面洁净、无明显色差、无溢胶现象。
（4）木质踢脚线表面应光滑，接缝严密，高度、出墙厚度一致。
（5）木地板面层的允许偏差应符合下表2-2的规定。
2.6.2 木质地板质量检验
1、质量验收记录
（1)实木地板面层工程设计和变更等文件。
（2)所用材料的出厂检验报告和质量保证书，材料进场验收记录（含现场抽样检验报告）。
（3）胶粘剂、沥青胶结料和涂料等材料的防污染检测资料。
（4)实木地板面层工程施工质量控制文件。
（5）各构造层的隐蔽验收及其他有关验收文件。
2、检验方法：见下表2-2
2.7 地（楼）面木质地板施工质量的通病及原因分析
2.7.1 木质地板面层起鼓、变形
局部木地板拱起，使板面不平影响美观和使用。
原因分析：
1、搁栅间铺填的保温隔声材料不干燥，板面受潮气而鼓胀变形。
2、木板含水率高，在空气中干燥后，产生收缩而发生翘曲变形。
3、在板下未设防潮层或地板未开通气孔，使面板铺设后内部潮气排不出而导致板面变形。
4、毛地板未拉开缝隙铺设或留缝过小，受潮后膨胀，导致面板起鼓、变形。
2.7.2 粘结式的拼花木地板出现空鼓现象
用小锤敲击木地板表面有空鼓声。
原因分析：
（1）基层未清理干净；基层不干燥，影响拼花木地板与基层间的粘结，导致木板空鼓脱落。
（2）铺贴时胶粘剂涂刷厚薄不匀；在铺贴好的木板面上不注意加压，致使木地板与基层粘接不牢而形成空鼓。
（3）基层强度低，且有起砂、脱皮，影响木板与基层粘结力。地板有湿胀干缩现象，在干燥的环境中会产生收缩压力，从而导致木地板产生翘曲变形，此时如基层粘结力差，木地板易发生空鼓。
2.8 地（楼）面木质地板的成品保护
（1）木地板铺好以后严禁立即在上面走动，须整间木地板铺好以后才可以上人；
（2）将先铺好的木地板需要用软布或者报纸等予以覆盖；
（3）木地板铺好以后，尽量不开窗，开小窗，待木地板适应周围环境气候以后才可以开窗。以防翘曲变形。
本章小结：
本章比较详细地介绍了木质地板地（楼）面装饰施工中的材料的选用注意事项；讲述了木质地板地面的各种构造做法；施工图的识读要领、机具的选择。讲述了木质地板地（楼）面的质量检验、木质地板地（楼）面的通病及原因分析等。
