(共44张PPT)

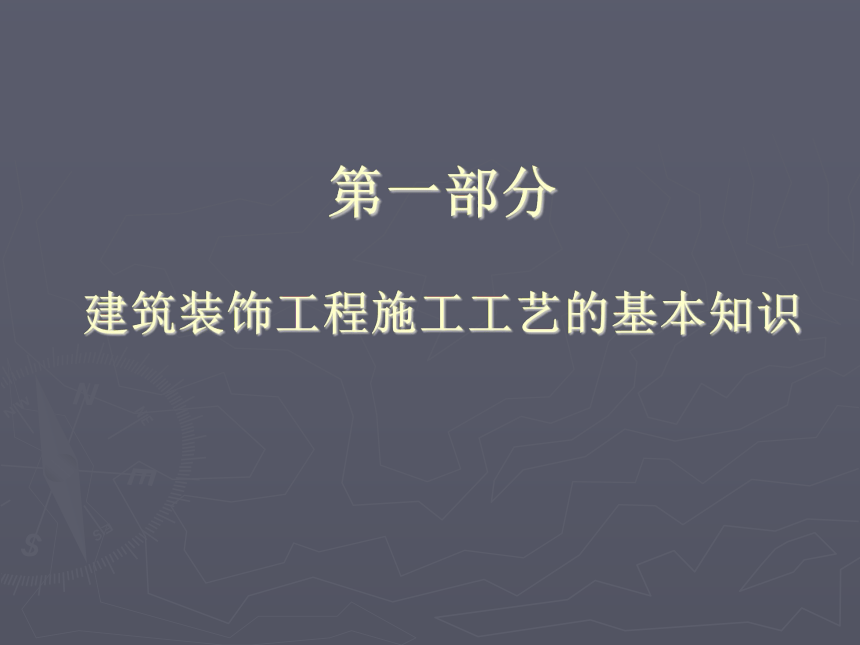

第一部分
建筑装饰工程施工工艺的基本知识

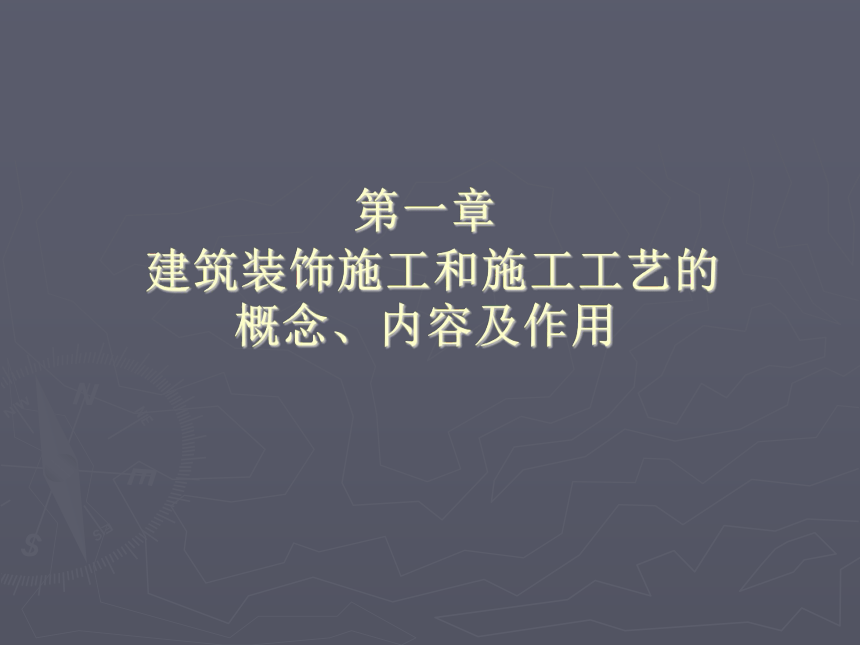

第一章
建筑装饰施工和施工工艺的
概念、内容及作用

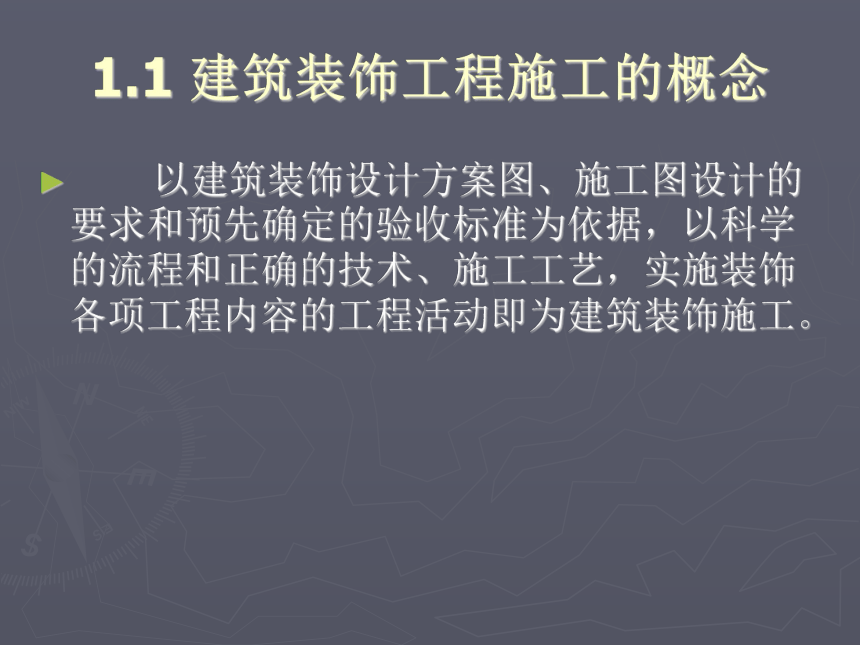

1.1 建筑装饰工程施工的概念
以建筑装饰设计方案图、施工图设计的要求和预先确定的验收标准为依据，以科学的流程和正确的技术、施工工艺，实施装饰各项工程内容的工程活动即为建筑装饰施工。

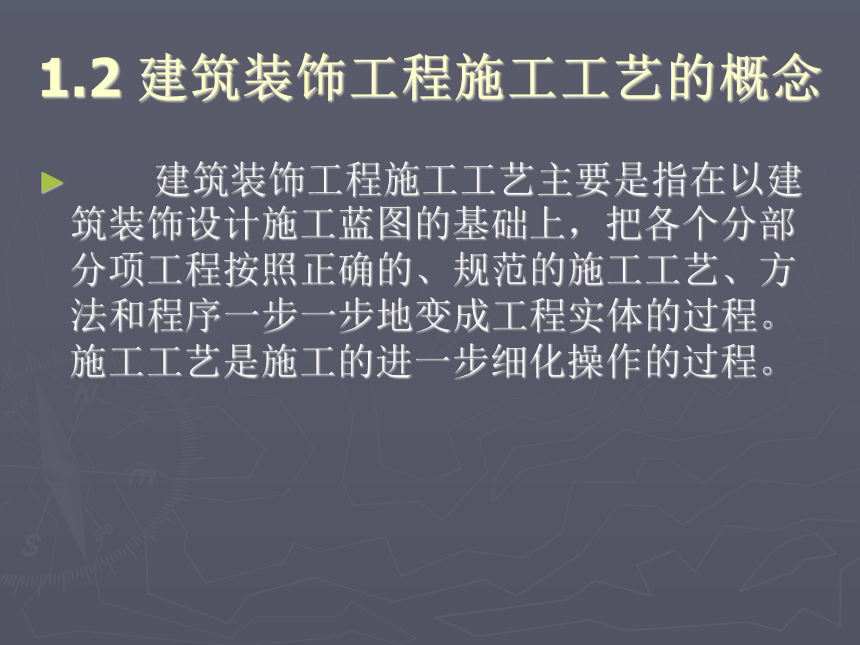

1.2 建筑装饰工程施工工艺的概念
建筑装饰工程施工工艺主要是指在以建筑装饰设计施工蓝图的基础上，把各个分部分项工程按照正确的、规范的施工工艺、方法和程序一步一步地变成工程实体的过程。施工工艺是施工的进一步细化操作的过程。

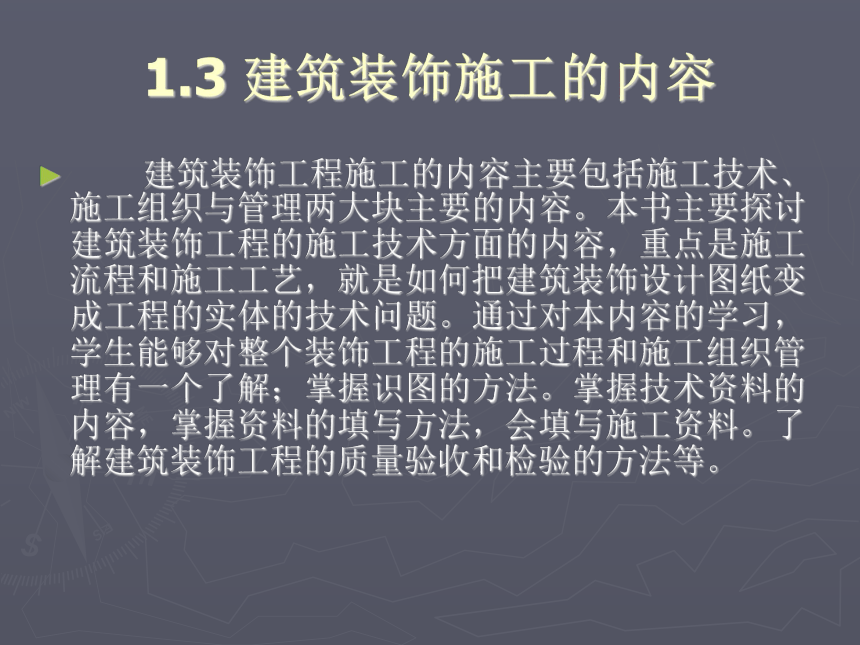

1.3 建筑装饰施工的内容
建筑装饰工程施工的内容主要包括施工技术、施工组织与管理两大块主要的内容。本书主要探讨建筑装饰工程的施工技术方面的内容，重点是施工流程和施工工艺，就是如何把建筑装饰设计图纸变成工程的实体的技术问题。通过对本内容的学习，学生能够对整个装饰工程的施工过程和施工组织管理有一个了解；掌握识图的方法。掌握技术资料的内容，掌握资料的填写方法，会填写施工资料。了解建筑装饰工程的质量验收和检验的方法等。

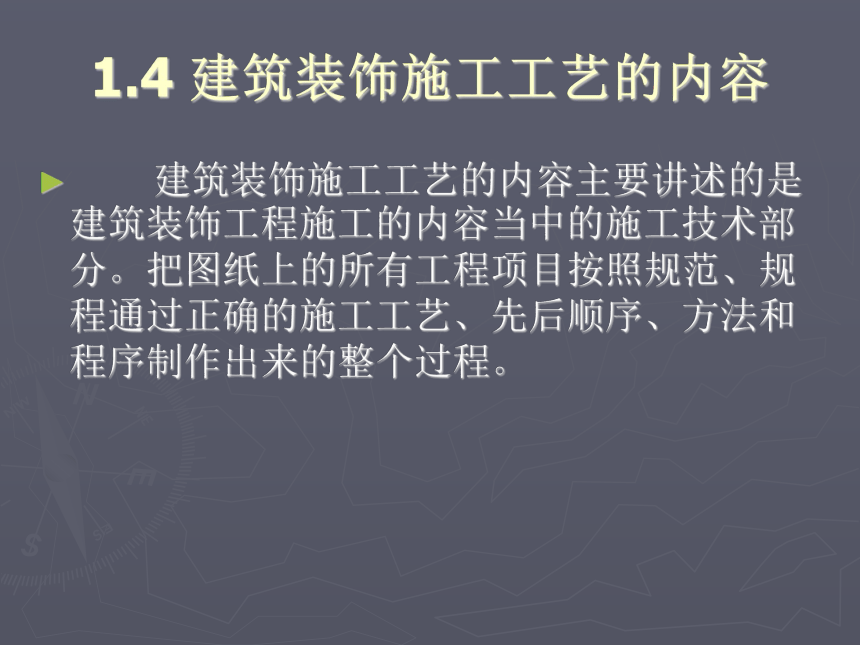

1.4 建筑装饰施工工艺的内容
建筑装饰施工工艺的内容主要讲述的是建筑装饰工程施工的内容当中的施工技术部分。把图纸上的所有工程项目按照规范、规程通过正确的施工工艺、先后顺序、方法和程序制作出来的整个过程。

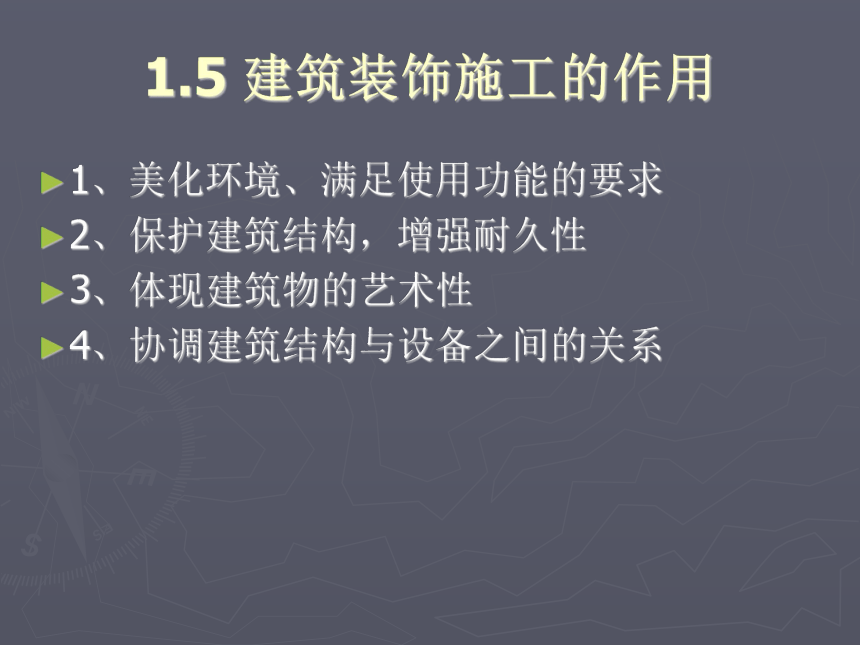

1.5 建筑装饰施工的作用
1、美化环境、满足使用功能的要求
2、保护建筑结构，增强耐久性
3、体现建筑物的艺术性
4、协调建筑结构与设备之间的关系

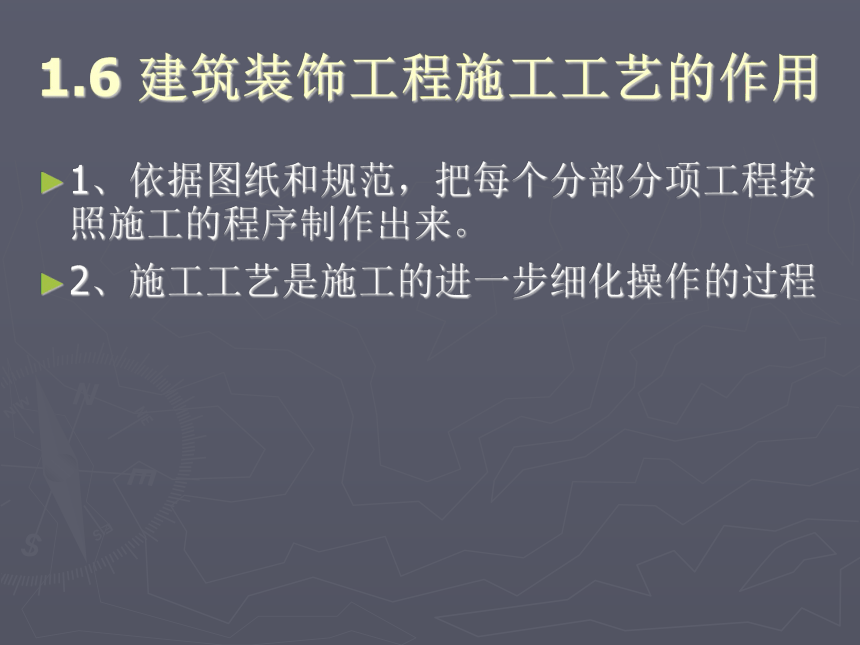

1.6 建筑装饰工程施工工艺的作用
1、依据图纸和规范，把每个分部分项工程按 照施工的程序制作出来。
2、施工工艺是施工的进一步细化操作的过程

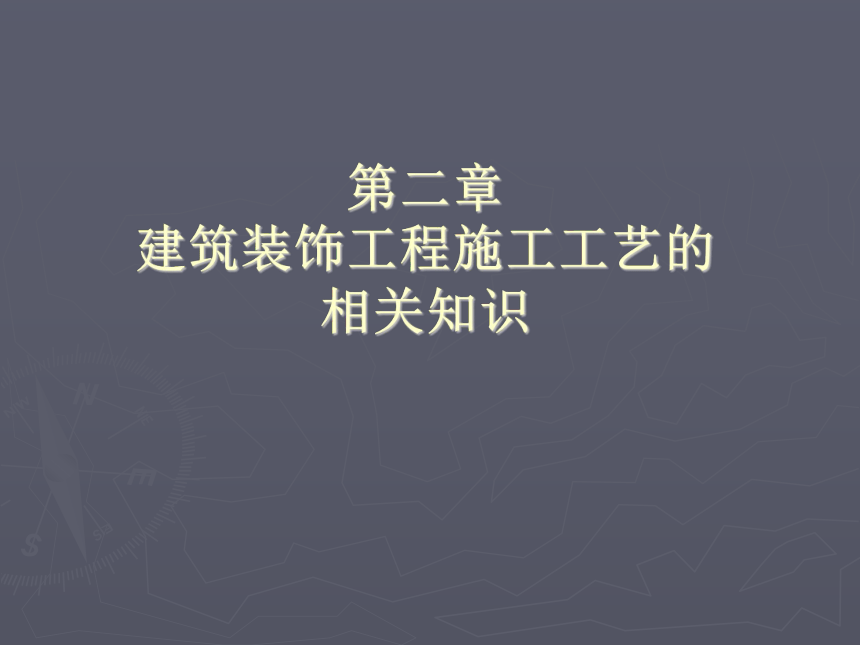

第二章
建筑装饰工程施工工艺的
相关知识

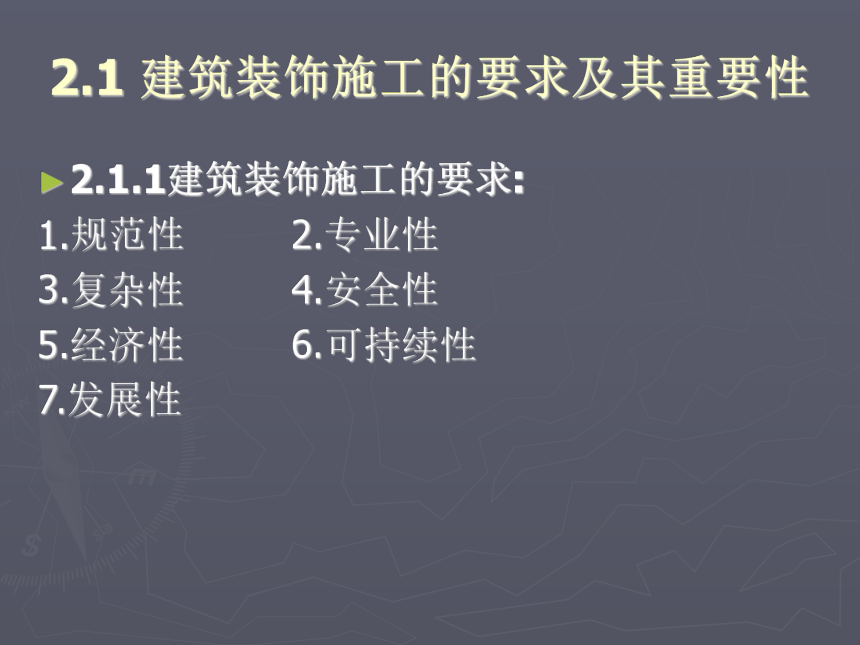

2.1 建筑装饰施工的要求及其重要性
2.1.1建筑装饰施工的要求:
1.规范性 2.专业性
3.复杂性 4.安全性
5.经济性 6.可持续性
7.发展性

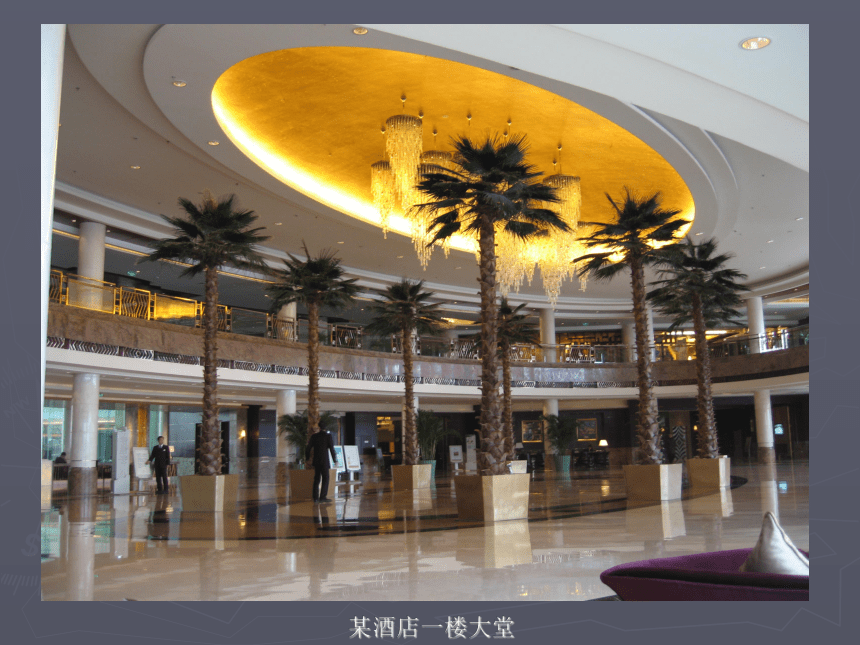

某酒店一楼大堂

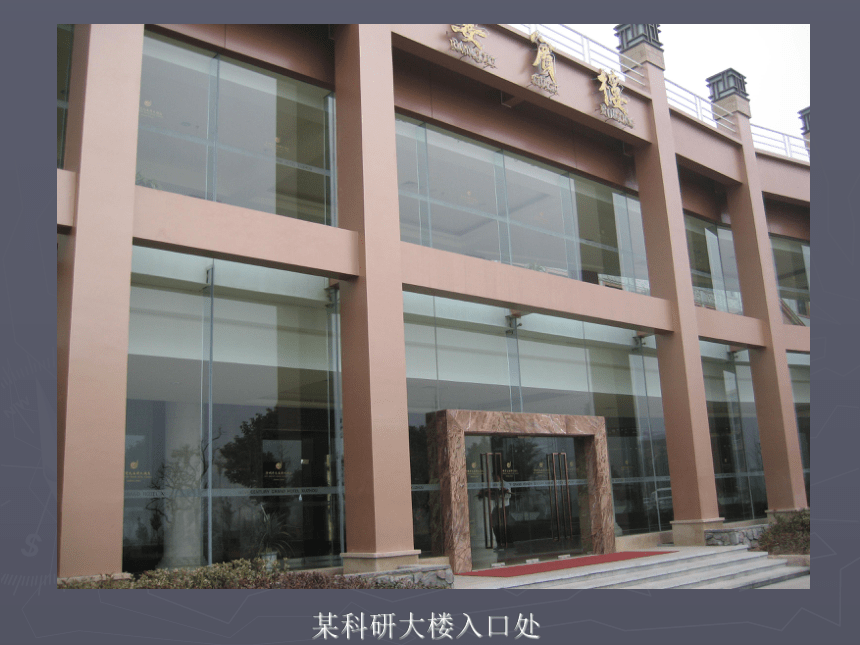

某科研大楼入口处
某酒店KTV包间
某酒店室内洗脸间
2.2 建筑装饰工程施工的依据
2.2.1 建筑装饰工程施工图纸
图纸是装饰施工的重要依据，装饰工程必须要有设计图纸，图纸包括：封面、目录、说明、材料明细表、平面布置图、地面铺装图、顶平面图、立面图、剖面图和相应的节点大样图。
2.2.2 建筑装饰工程施工相关的标准规范
2.2.3 工程合同约定的其它要求:
1.该工程合同约定的甲供材供应的时间、地点、质量要求、交付方法、保管费的计取等。
2.相关单位的图纸交底、技术交底等的会议纪录。
3.该工程合同约定的工期、质量要求等。
4.建设方提供的招标文件。
5.中标人提供的投标文件。
2.3 建筑装饰工程施工的标准规范
在工程施工中，要严格执行规范标准，特别是强制性的规范条文要坚决执行，下面介绍和装饰工程施工有关的规范与强制性条文部分。
2.3.1 《建筑装饰工程质量验收规范》
1、第3.1.5条 建筑装饰装修工程设计必须保证建筑物的结构安全和主要使用功能。当涉及主体和承重结构改动或增加荷载时，必须由原结构设计单位或具备相应资质的设计单位核查有关原始资料，对既有的建筑结构安全性进行核验、确认。
2、第3.2.3条 建筑装饰装修工程所用材料应符合国家有关建筑装饰装修材料有害物质限量标准的规定。
3、第3.2.9条 建筑装饰装修工程所使用的材料应按设计要求进行防火、防腐和防虫处理。
4、第3.3.4条 建筑装饰装修工程施工中，严禁违反设计文件擅自改动建筑主体、承重结构或主要使用功能；严禁未经设计确认和有关部门批准擅自拆改水、暖、电、燃气、通讯等配套设施。
5、第3.3.5条 施工单位应遵守有关环境保护的法律法规，并应采取有效措施控制施工现场的各种粉尘、废气、废弃物、噪声、振动等对周围环境造成的污染和危害。
6、第8.2.4 条 饰面板工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方式和防腐处理必须符合设计要求。饰面板安装必须牢固。
2.3.2 《建筑装饰内部防火设计规范》
1、3.1.15 A条 建筑内部装修不应减少安全出口、疏散出口和疏散走道设计所需的净宽度和数量。
2、3.1.18条 当歌舞厅、卡拉0k(含卡拉OK功能的餐厅)、夜总会、录像厅、放映厅、桑拿室（除洗浴部分外）、游艺厅（含电子游艺厅）、网吧等歌舞娱乐放映场所（以下简称歌舞娱乐游艺场所）设置的在一、二级耐火等级建筑的四层及四层以上时，室内装饰的顶棚材料应采用A级装修材料，其他部位应采用不低于B1级的装修材料：当设置在地下一层时，室内装饰材料的顶棚、墙面材料应采用A级装修材料，其他部位应采用不低于B1级装修材料。
3、3.2.3条 除3.1.18条规定的外，当单层、多层民用建筑内部有自动灭火系统时，除顶棚外，其内部装修材料的燃烧性能等级可在表3.2.1规定的基础上降低一级；当同时装有火灾自动报警系统和自动灭火系统时，其顶棚燃烧性能的等级可在表3.2.1规定的基础上降低一级，其他装修材料的燃烧性能等级可不限制。
4、3.3.2条 除3.1.18条规定的场所和100m以上的高层民用建筑及大于800座位的观众厅、会议厅、顶层餐厅外，当有火灾自动报警系统和自动灭火系统时，除顶棚外，其内部装修材料的燃烧性能等级可在表3.2.1规定的基础上降低一级。
2.4 建筑装饰施工图的读图与识图
2.4.1 施工图的种类:
1.建筑施工图
2.结构施工图
3.设备施工图
4.建筑装饰施工图
2.4.2 建筑施工图的识读方法
1.从建筑设计说明了解下列内容：
（1）建筑设计说明包括的内容
（2）建筑面积的计算方法
（3）建筑工程等级的划
（4）设计使用年限 、耐火等级、抗震设防裂度、节能要求；
（5）基本做法：如墙体、防水防潮、门窗等，比较细分的话还包括外墙涂料种类，门窗材质，地面及楼面做法等；
（6）注意事项：如玻璃幕墙，电梯、涉及室内外装饰工程等需要特别注明。
（7）节能保温：外墙及屋顶的保温做法及材料。
2.建筑平面图了解下列内容：
（1）平面尺寸；
（2）门窗的位置及类型（按照提供图纸， 做出门窗统计表）；
（3）墙体的位置（了解哪些是承重墙，哪些是非承重墙，防火分区的划分）；
（4）各部分标高。
3.建筑立面图了解下列内容：
（1）楼层层高
（2）立面门窗的位置、高度
（3）立面装饰材料
（4）立面的造型尺寸
4.建筑剖面图了解下列内容:
（1）楼层净高
（2）立面门窗洞口高度
（3）梁的高度（结合结构图梁平面布置图中，了解梁的位置）
（4）细部的设计做法（通过节点大样图详细了解）
2.4.3 建筑装饰施工图的识读
1.从装饰设计说明主要了解下列内容：
（1）工程包含的内容；
（2）装饰材料的要求及防火性能的要求；
（3）建筑装饰材料在环境保护方面的要求；
（4）在施工工艺方面的要求；
2.建筑装饰平面图主要了解下列内容：
(建筑装饰平面图包括平面布置图、顶平面图、地面铺装图，主要表达下列内容)
（1）空间划分及平面的详细尺寸，顶面造型及高度，地面的铺装尺寸及材料
（2）门窗的位置、类型及宽度；
（3）索引的符号及剖切的位置。
3.建筑装饰立面图了解下列内容：
（1）立面的造型及详细尺寸；
（2）立面门窗的位置、高度；
（3）立面装修材料；
（4）立面的剖切的位置。
4.建筑装饰剖面图及节点剖切大样图了解下列内容：
（1）造型、详细尺寸及材料
（2）构造做法、材料及尺寸（通过节点大样图详细了解）
5.设备图重点了解下列内容：
（1）了解设备、开关等安装位置
（2）灯具的位置
（3）设备对装饰工程的要求及对装饰工程的影响。
2.5 建筑装饰工程施工阶段的
有关资料
2.5.1 施工准备的内容
施工准备的内容包括施工技术准备、物资准备、劳动组织准备、施工现场准备、施工场外协调。
1.施工技术准备的内容
（1）熟悉和审查施工图纸
（2）施工现场当地情况调查分析
（3）编制施工图预算和施工预算
（4）应根据工程特点、建设单位要求，编制指导该工程全过程的施工组织设计。
2.物资准备
（1）装饰材料准备
（2）配件和制品加工准备
（3）施工机具准备
3.劳动组织准备
（1）施工项目部
（2）施工力量，组织劳动力进场
（3）职工进场后的培训工作
4.施工现场准备
（1）现场标高等控制点交接和测量；
（2）施工现场水通、电通、道路畅通；按照消防的要求，布置足够的消防器材；
（3）临时施工设施，根据需要，准备施工生活用房和办公用房等；
（4）施工机具计划，准备好施工机具，确保安全使用；
（5）材料、构配件和制品需要量计划，组织进场，按照规定的堆放地点和堆放要求储存。
（6）有关的试验项目计划
材料进场后，根据规范要求，进行有关材料的检验，对于新技术项目，应拟定相应的试验计划，并在开工前实施。
（7）节性的施工准备
5.施工场外协调
（1）加工和订货
（2）分包和劳务安排，签订分包和劳务合同；
2.5.2 施工的阶段划分及施工流程图
1.建筑装饰工程施工阶段划分
（1）准备阶段
（2）初步施工阶段
（3）全面施工阶段
（4）工程收尾阶段
2.建筑装饰工程施工流程图
软包墙面放线图
壁纸墙面放线图
按要求
项目经理
工程管理部
施工工艺、方法编制
汇编成册
制定过程
向施工班组交底
有书面记录
向全体管理人员交底
有书面记录
施工过程
施工完成
质量部门检查
落实情况报告
处 罚
奖 励
落实情况报告
检查过程
评定过程
按要求进行
分 发
交底过程
2.5.3 建筑装饰工程施工前的要求
1、工程的基体，应符合设计要求，并已通过验收，具有足够的强度、刚度和稳定性；
2、工前，应根据工程施工组织设计，对装饰工程的施工环境进行清理,并根据施工图纸对墙柱面饰面材料进行规划、定位；
3、前应对安装在饰面部位的电气插座、开关、箱盒、灯具等有关设备的箱洞和采暖、卫生、煤气等管口的标高轴线位置校对后方可施工。并应用完整的饰面板切割吻合，切割边缘应整齐并保持光滑平整。
4、、暖通、消防、电讯及有关设备、管线等预埋体应在装饰施工放线时一并定位，其预埋工作应在龙骨基层施工前完成（或与龙骨基层同步完工），并于饰面板工程施工之前完成隐蔽工程验收。
5、施工时应有防止暴晒措施，冬季施工时，施工环境温度不得低于5°C
6、应采取保护措施，尤其是易损坏的饰面材料，施工完毕后要及时进行保护。如木饰面夹板在使用前要刷底漆。
2.5.4 测量放线的要点
1、进行放线的工具要统一品牌、型号,做到误差的控制要一致，要由专门班组进行放线，避免不同班组多次操作出现误差。
2、线前要根据工程特点，研究放线的思路和遇到的难题，统一方法思路,做好沟通。
3、工中放线要做到点、线、面的统一与协调，了解并熟悉顶部、墙面、地面的造型体块分割及装修重点部位的要求，了解的强弱电、消防、暖通等相关单位的规范要求。
4、有异形材料样板先行，做小样，通过实例与设计沟通并达成共识。另外通过CAD按比尺寸画出来，多种方案讨论。
5、要班组先自检,互检,项目部负责人员进行复核确认,在放线记录上放线人员,项目部员,设计人员,监理等人员要签字盖章予以确认后方可施工。
2.6 分部分项工程检验批质量检验的有关记录表
本章小结：
本章较详细地介绍了建筑装饰施工有关的标准、规范和强制性条文等。介绍了施工图纸的种类及识读方法；建筑装饰施工的阶段划分及整个施工的流程。阐述了施工现场如何进行检验批的检验以及各种资料表格的填写要求等。
