(共23张PPT)

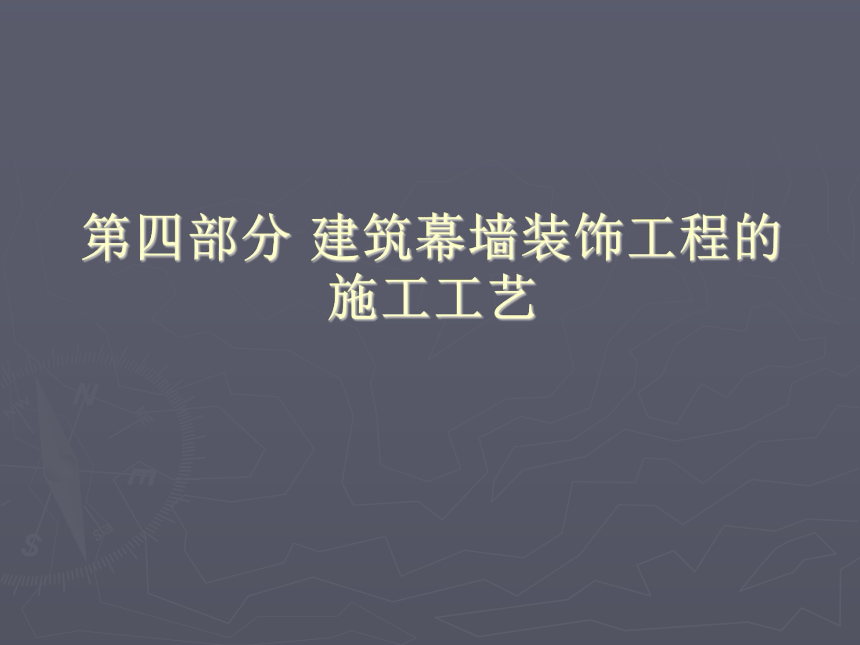

第四部分 建筑幕墙装饰工程的
施工工艺

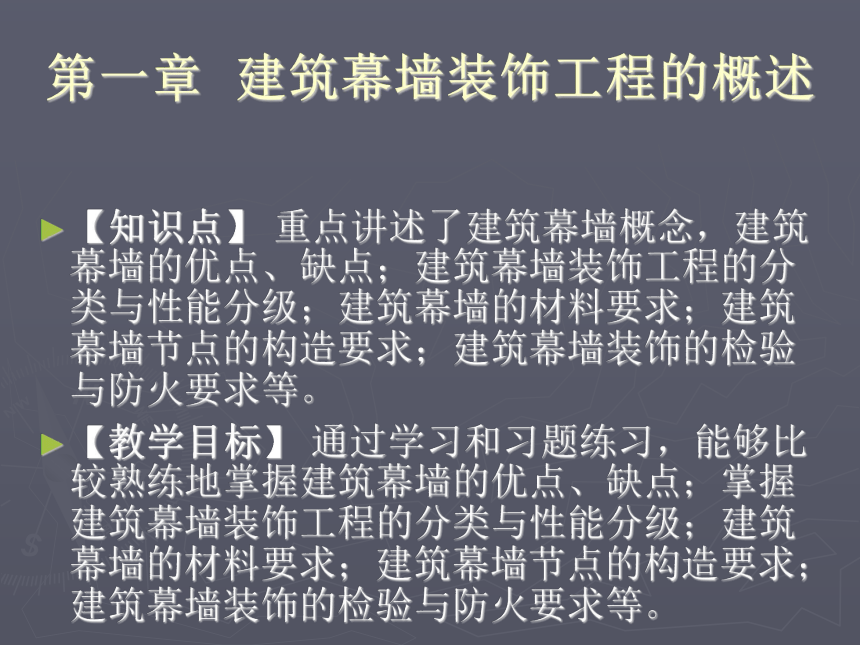

第一章 建筑幕墙装饰工程的概述
【知识点】 重点讲述了建筑幕墙概念，建筑幕墙的优点、缺点；建筑幕墙装饰工程的分类与性能分级；建筑幕墙的材料要求；建筑幕墙节点的构造要求；建筑幕墙装饰的检验与防火要求等。
【教学目标】 通过学习和习题练习，能够比较熟练地掌握建筑幕墙的优点、缺点；掌握建筑幕墙装饰工程的分类与性能分级；建筑幕墙的材料要求；建筑幕墙节点的构造要求；建筑幕墙装饰的检验与防火要求等。
1.1 建筑幕墙装饰工程的概念、优点、缺点
1.1.1 建筑幕墙的概念
彩图1-1 中国电信某办公楼的外幕墙立面
彩图1-2 上海置地广场办公楼的外幕墙立面

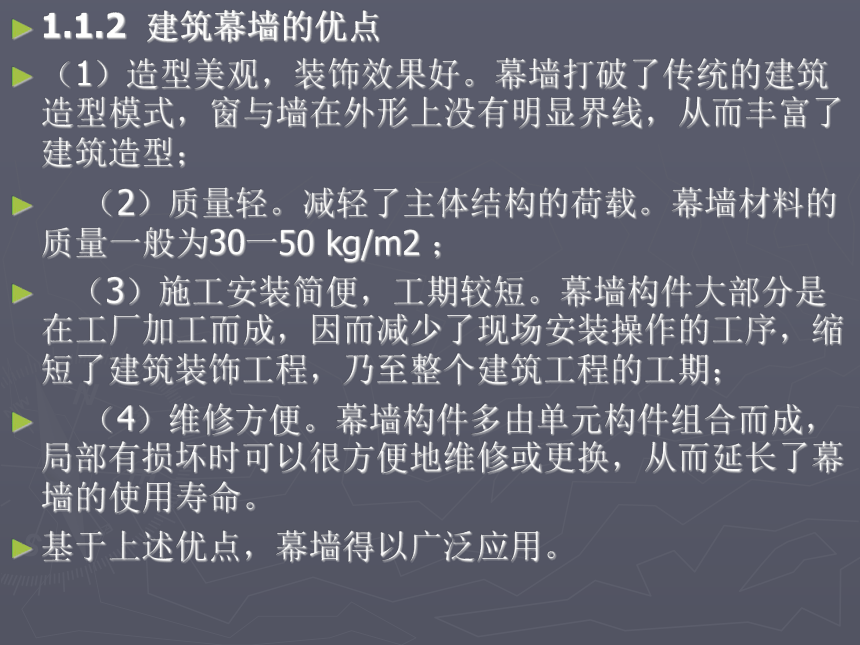

1.1.2 建筑幕墙的优点
（1）造型美观，装饰效果好。幕墙打破了传统的建筑造型模式，窗与墙在外形上没有明显界线，从而丰富了建筑造型；
（2）质量轻。减轻了主体结构的荷载。幕墙材料的质量一般为30一50 kg/m2 ；
（3）施工安装简便，工期较短。幕墙构件大部分是在工厂加工而成，因而减少了现场安装操作的工序，缩短了建筑装饰工程，乃至整个建筑工程的工期；
（4）维修方便。幕墙构件多由单元构件组合而成，局部有损坏时可以很方便地维修或更换，从而延长了幕墙的使用寿命。
基于上述优点，幕墙得以广泛应用。
1.1.3 建筑幕墙的缺点
（1）材料及施工技术要求高，工艺复杂，造价较高；
（2）有的幕墙材料（如玻璃幕墙、金属幕墙）存在光污染问题；
（3）玻璃材料容易破损下坠伤人。
这些缺点对幕墙的应用有着一定的制约。因此，幕墙装饰工程的实施应慎重考虑，且需进行严格的安全设计和施工管理。
1.2 建筑幕墙装饰的分类与性能分级
1.2.1 建筑幕墙的分类
1 、按照面板的材料划分
（1）玻璃幕墙：面板材料是玻璃的建筑幕墙。代号BL。
玻璃幕墙按照支承结构形式分为骨架式玻璃幕墙、全玻璃幕墙、点支式玻璃幕墙。骨架式玻璃幕墙分为全隐玻璃幕墙、半隐玻璃幕墙、明框玻璃幕墙。全玻璃幕墙分按照其构造分为落地式和吊挂式。
（2）金属板幕墙：面板材料是金属板材的建筑幕墙。金属板有单层铝板（DL）、铝塑复合板（SL）、蜂窝铝板（FW）、彩色涂层钢板(CG)、不锈钢板(BG)等。
（3）石材幕墙、面板材料是天然建筑石材的建筑幕墙。石材幕墙按照面板的支承形式分为钢销式（GX）、短槽式（DC）、通槽（TC）、背栓式（BS）等。
（4）瓷板幕墙：以瓷板（吸水率平均值E≤0.5%干压陶瓷板）为面板的建筑幕墙
（5）陶板幕墙：以陶板（吸水率平均值3%＜E≤10%挤压陶瓷板）为面板的建筑幕墙
（6）微晶玻璃幕墙：以微晶玻璃板（通体板材）为面板的建筑幕墙。

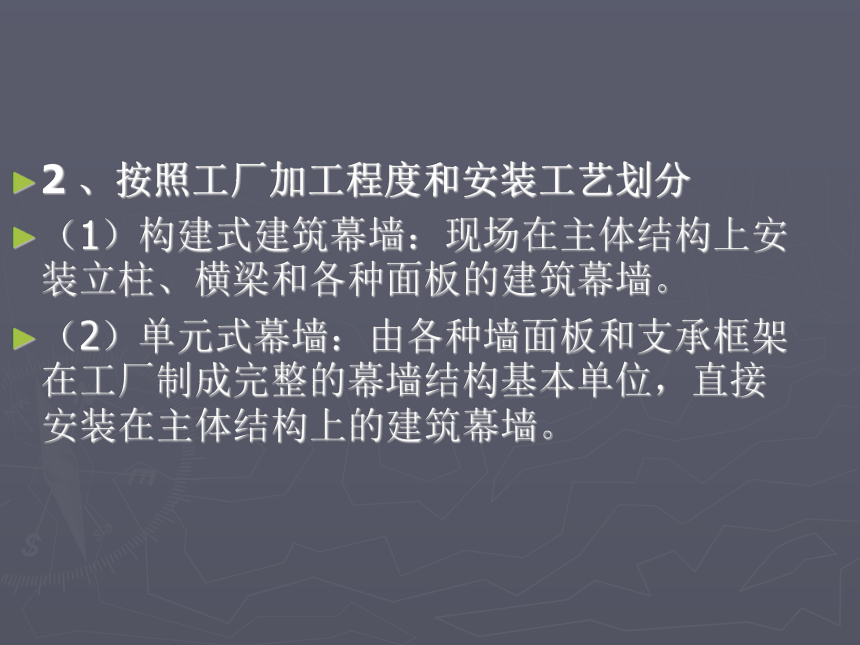

2 、按照工厂加工程度和安装工艺划分
（1）构建式建筑幕墙：现场在主体结构上安装立柱、横梁和各种面板的建筑幕墙。
（2）单元式幕墙：由各种墙面板和支承框架在工厂制成完整的幕墙结构基本单位，直接安装在主体结构上的建筑幕墙。
3 、按照幕墙的构造和性能划分

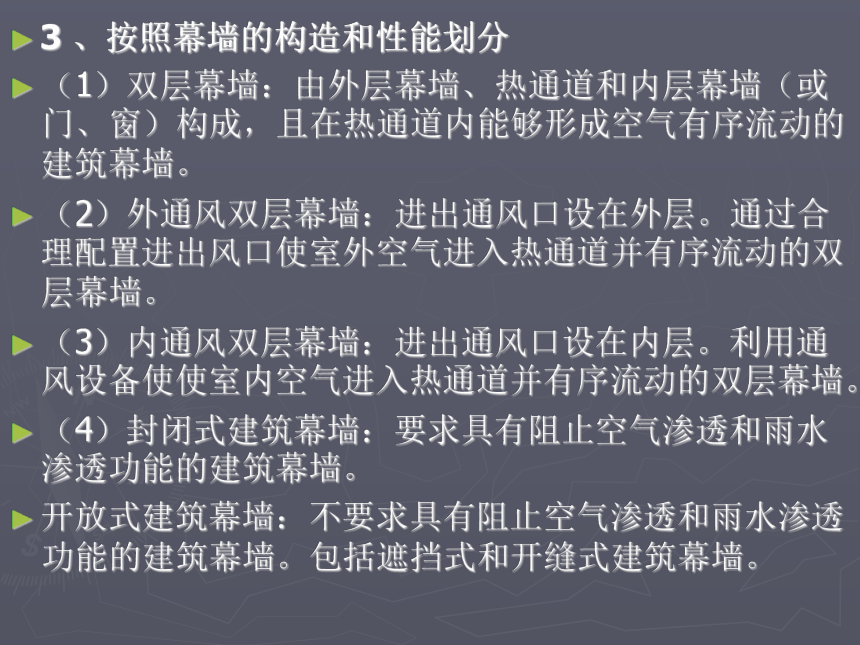

（1）双层幕墙：由外层幕墙、热通道和内层幕墙（或门、窗）构成，且在热通道内能够形成空气有序流动的建筑幕墙。
（2）外通风双层幕墙：进出通风口设在外层。通过合理配置进出风口使室外空气进入热通道并有序流动的双层幕墙。
（3）内通风双层幕墙：进出通风口设在内层。利用通风设备使使室内空气进入热通道并有序流动的双层幕墙。
（4）封闭式建筑幕墙：要求具有阻止空气渗透和雨水渗透功能的建筑幕墙。
开放式建筑幕墙：不要求具有阻止空气渗透和雨水渗透功能的建筑幕墙。包括遮挡式和开缝式建筑幕墙。
1.2.2 建筑幕墙的性能与分级
按照《建筑幕墙》GB/T21086-2007的性能及分级如下：
1、风压变形性能：
2、水密性能
3、气密性能
4、热工性能
5、空气声隔声性能
6、平面内变形性能
7、耐撞击性能
8、光学性能
1.3 建筑幕墙的材料要求
1.3.1 钢材
1.3.2 不锈钢
1.3.3 铝合金材料
1.3.4 紧固件
1.3.5 密封胶
1、建筑密封胶（耐候胶）
2、硅酮结构密封胶
3、中空玻璃二道密封胶
4、防火密封胶
1.3.6 低发泡间隔双面胶带
1.4 建筑幕墙节点的构造要求
1.4.1 建筑幕墙的组成
图1-3 某建筑外幕墙的构造示意图
幕墙与主体结构连接节点类型如图1-5所示
图1-6 幕墙与主体结构立柱连接节点
图1-7 立柱与墙交接安装
图1-8 立柱活动接头
图1-11 立柱与主体结构连接方式
4、 幕墙上、下边节点
幕墙上、下边节点结构如图1-12所示
图1-12 幕墙上、下边节点
1.5.1 建筑幕墙工程验收
1 幕墙工程验收时应检查下列文件和记录
2、 幕墙工程应对下列材料及其性能指标进行复验：
3、 幕墙工程应对下列隐蔽工程项目进行验收：
4、各分项工程的检验批应按下列规定划分：
5、 检查数量应符合下列规定：
1.5.2 建筑幕墙的防火要求
幕墙的防火除应符合现行国家标准《建筑设计防火规范》（GBJ16）和《高层民用建筑设计防火规范》（GB50045）的有关规定外，还应符合下列规定：
（1）应根据防火材料的耐火极限决定防火层的厚度和宽度，并应在楼板处形成防火带；
（2）防火层应采取隔离措施。防火层的衬板应采用经防腐处理且厚度不小于1.5 mm的钢板，不得采用铝板；
（3）防火层的密封材料应采用防火密封胶；
（4） 防火层与玻璃不应直接接触，一块玻璃不应跨两个防火分区。
本章小结：
本章详细地介绍了建筑幕墙的概念，建筑幕墙的优点和缺点；建筑幕墙装饰工程的分类与性能分级；建筑幕墙的材料要求；建筑幕墙节点的构造要求；建筑幕墙装饰的检验与防火要求等。
