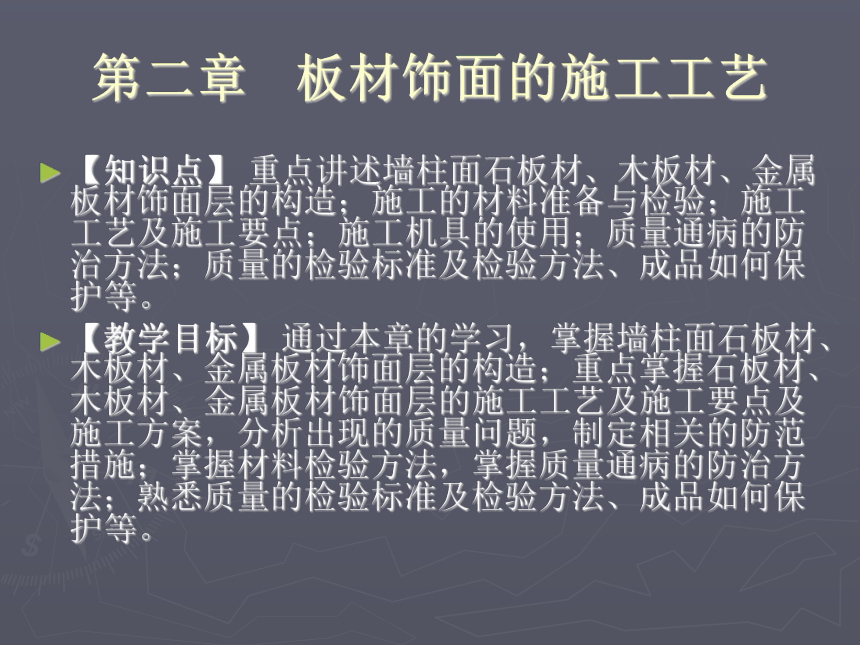

第二章 板材饰面的施工工艺
【知识点】 重点讲述墙柱面石板材、木板材、金属板材饰面层的构造；施工的材料准备与检验；施工工艺及施工要点；施工机具的使用；质量通病的防治方法；质量的检验标准及检验方法、成品如何保护等。
【教学目标】 通过本章的学习，掌握墙柱面石板材、木板材、金属板材饰面层的构造；重点掌握石板材、木板材、金属板材饰面层的施工工艺及施工要点及施工方案，分析出现的质量问题，制定相关的防范措施；掌握材料检验方法，掌握质量通病的防治方法；熟悉质量的检验标准及检验方法、成品如何保护等。

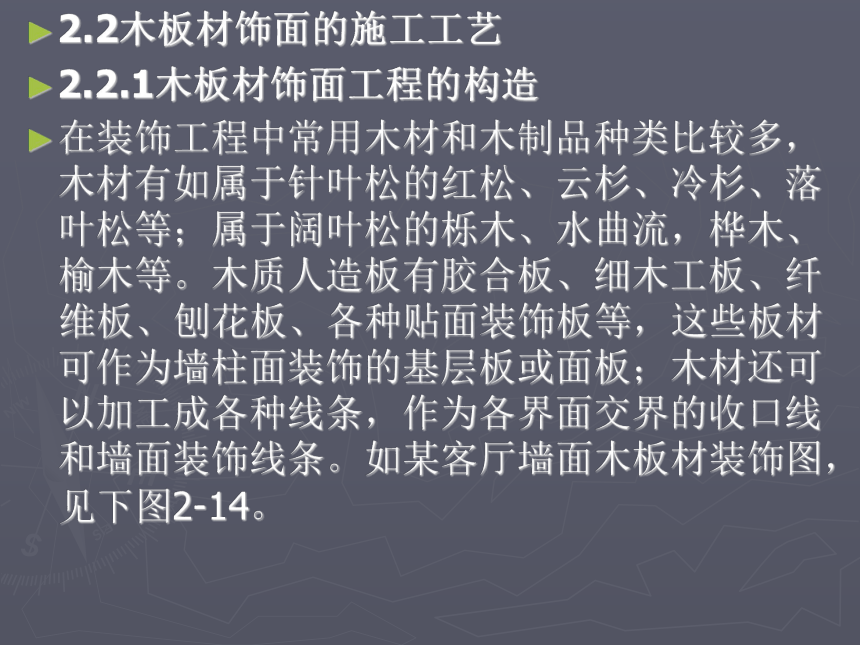

2.2木板材饰面的施工工艺
2.2.1木板材饰面工程的构造
在装饰工程中常用木材和木制品种类比较多，木材有如属于针叶松的红松、云杉、冷杉、落叶松等；属于阔叶松的栎木、水曲流，桦木、榆木等。木质人造板有胶合板、细木工板、纤维板、刨花板、各种贴面装饰板等，这些板材可作为墙柱面装饰的基层板或面板；木材还可以加工成各种线条，作为各界面交界的收口线和墙面装饰线条。如某客厅墙面木板材装饰图，见下图2-14。

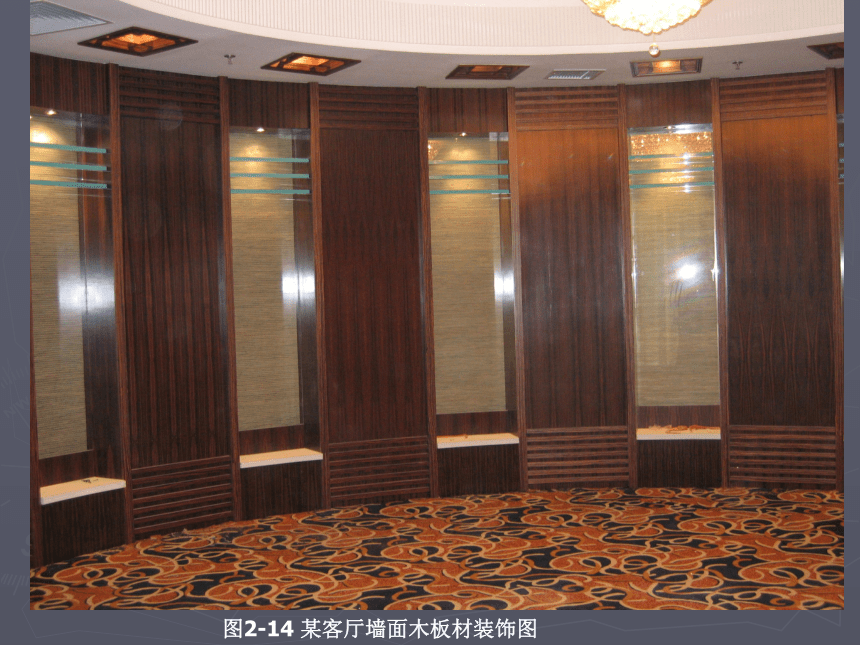

图2-14 某客厅墙面木板材装饰图

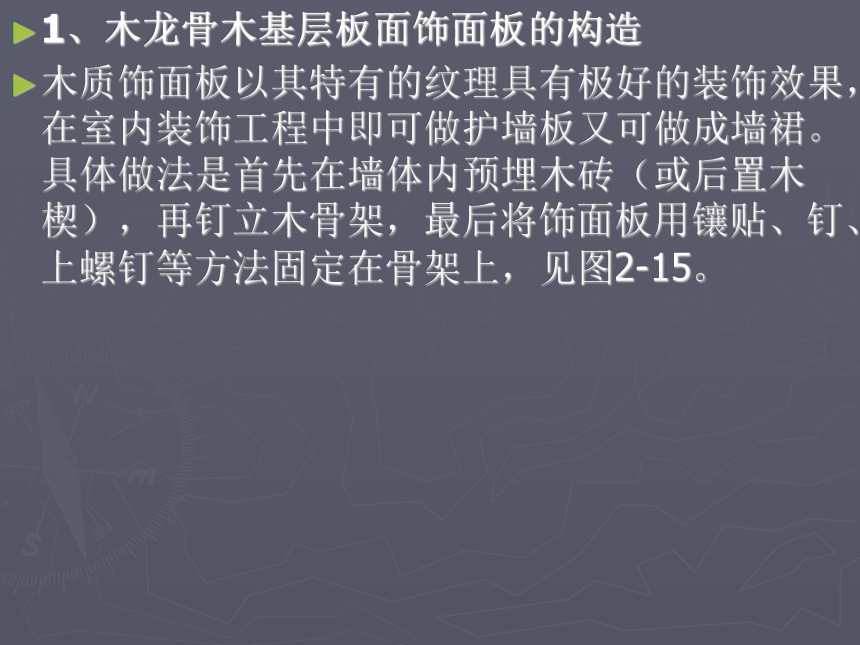

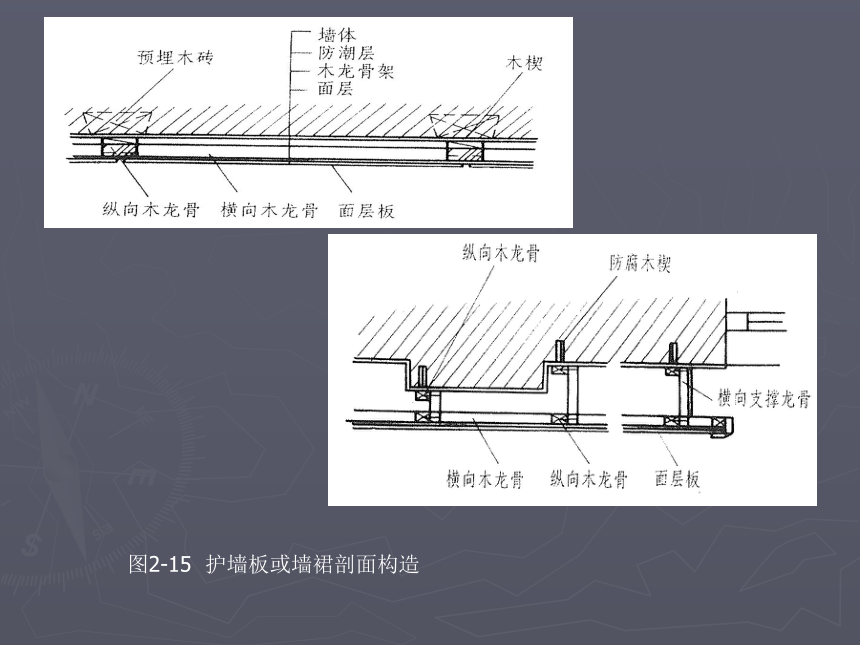

1、木龙骨木基层板面饰面板的构造
木质饰面板以其特有的纹理具有极好的装饰效果，在室内装饰工程中即可做护墙板又可做成墙裙。具体做法是首先在墙体内预埋木砖（或后置木楔），再钉立木骨架，最后将饰面板用镶贴、钉、上螺钉等方法固定在骨架上，见图2-15。
图2-15 护墙板或墙裙剖面构造

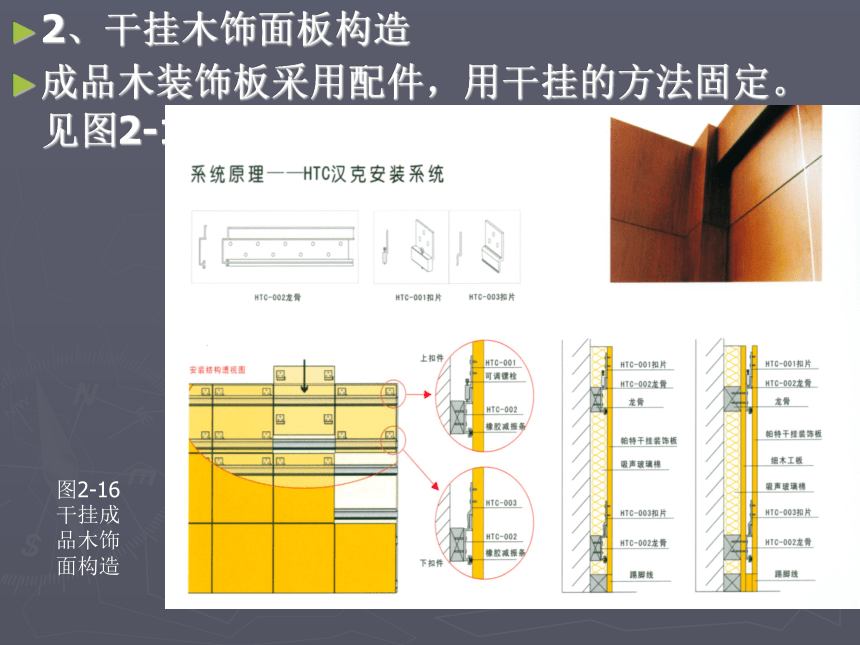

2、干挂木饰面板构造
成品木装饰板采用配件，用干挂的方法固定。见图2-16。
图2-16 干挂成品木饰面构造
2.2.2 木板材饰面的细部构造
木质饰面板细部构造处理，是影响木装修效果及质量的重要因素。

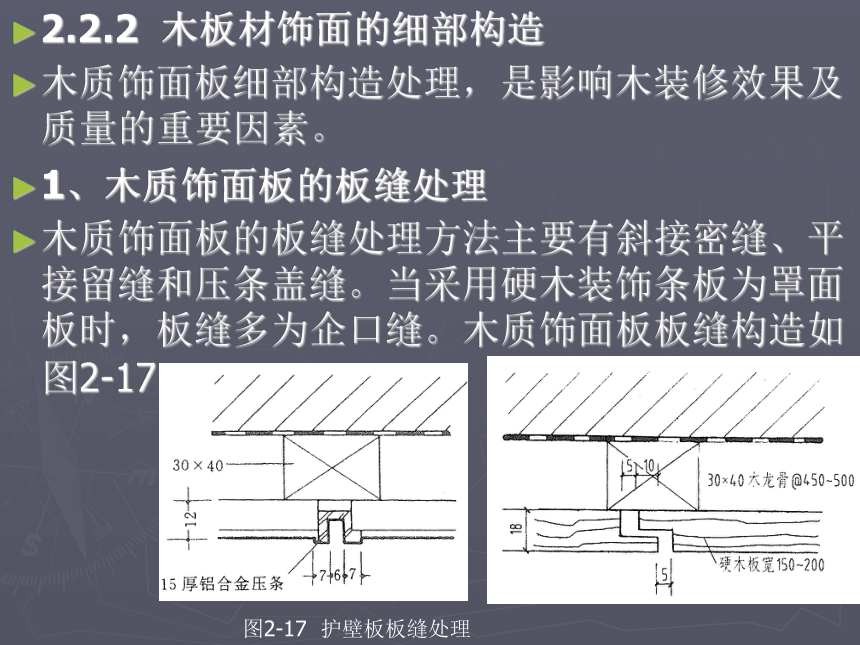

1、木质饰面板的板缝处理
木质饰面板的板缝处理方法主要有斜接密缝、平接留缝和压条盖缝。当采用硬木装饰条板为罩面板时，板缝多为企口缝。木质饰面板板缝构造如图2-17。
图2-17 护壁板板缝处理

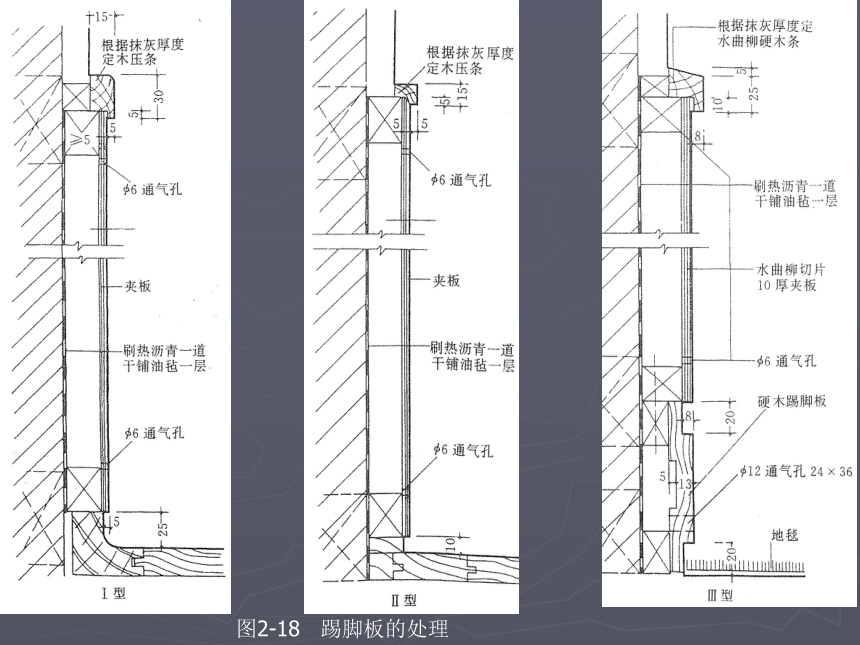

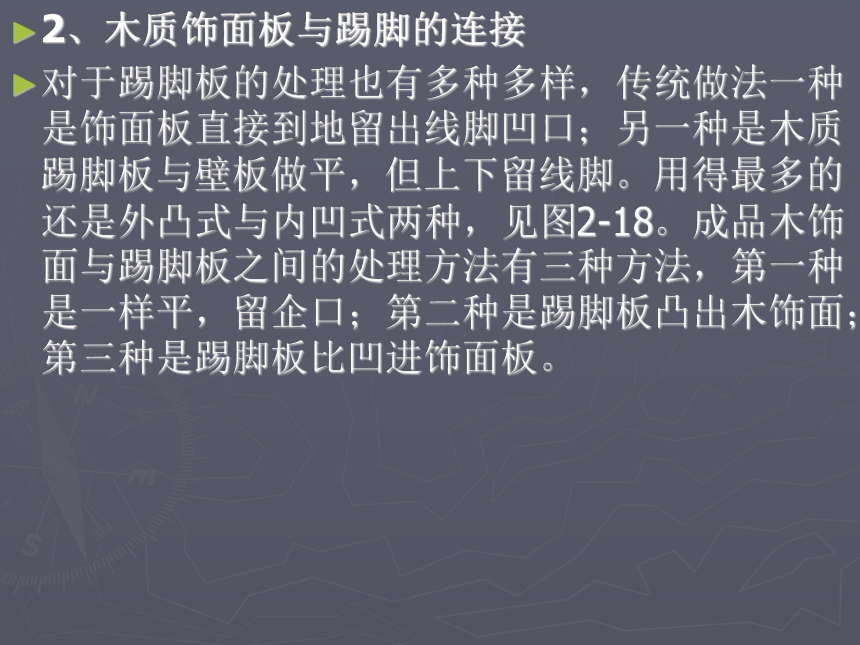

2、木质饰面板与踢脚的连接
对于踢脚板的处理也有多种多样，传统做法一种是饰面板直接到地留出线脚凹口；另一种是木质踢脚板与壁板做平，但上下留线脚。用得最多的还是外凸式与内凹式两种，见图2-18。成品木饰面与踢脚板之间的处理方法有三种方法，第一种是一样平，留企口；第二种是踢脚板凸出木饰面；第三种是踢脚板比凹进饰面板。
图2-18 踢脚板的处理

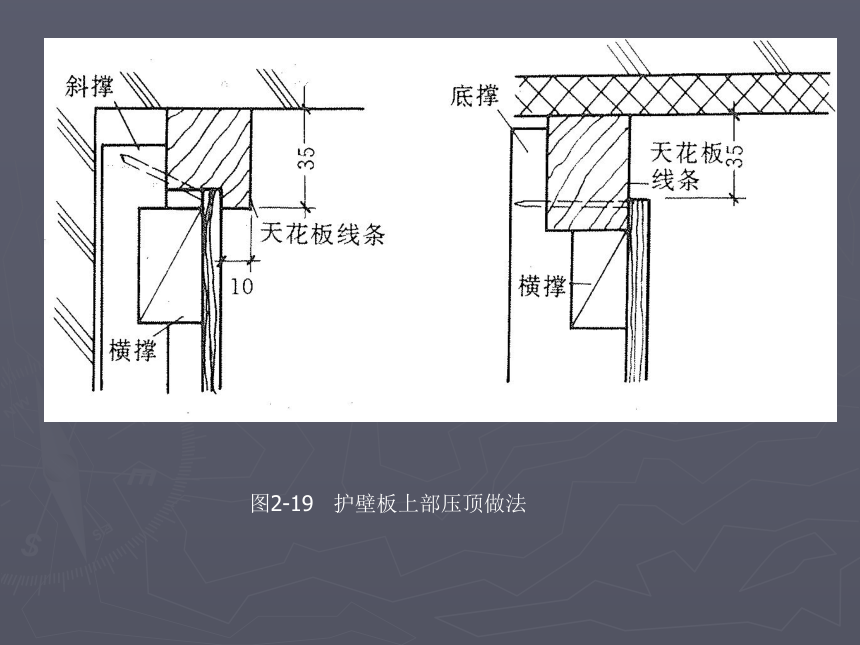

3、木质饰面板上部压顶处理
护壁板和木墙裙的上部压顶做法基本相同，只是护壁板通常是做到顶的，上面的压顶可以与顶角的木制线条相合起来，见图2-19。
图2-19 护壁板上部压顶做法

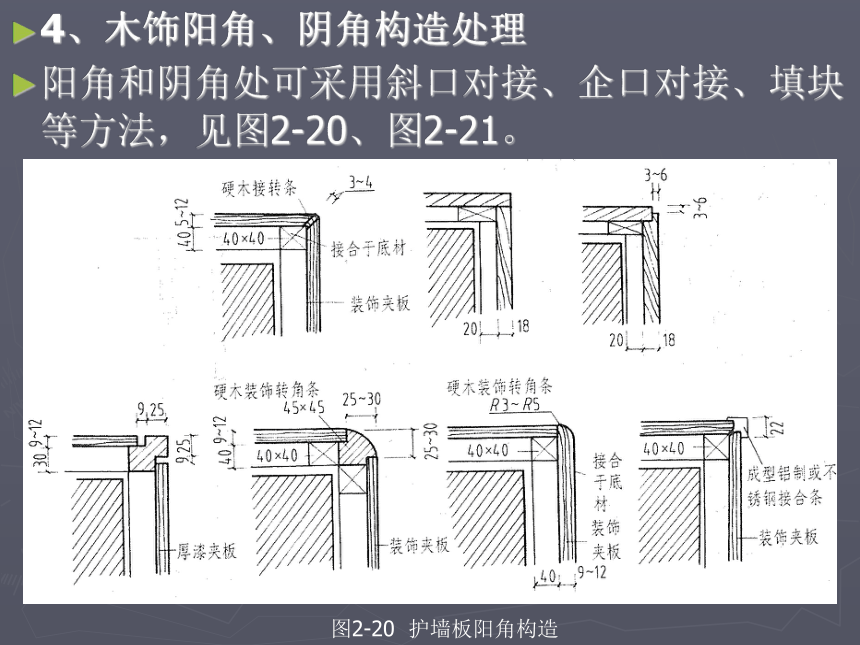

4、木饰阳角、阴角构造处理
阳角和阴角处可采用斜口对接、企口对接、填块等方法，见图2-20、图2-21。
图2-20 护墙板阳角构造
图2-21 护墙板阴角构造
2.2.2木板材饰面工程材料的种类及要求
1、装饰薄木板
装饰薄木板是木材经一定的处理或加工后再经精密刨切或旋切、厚度一般小于0.8mm的表面装饰材料。它的特点是具有天然的纹理或仿天然纹理，格调自然大方，可方便地剪切和拼花。分为天然薄木板、集成薄木板和人造薄木板三种。
（1）天然薄木板
天然薄木是采用珍贵树种，如枫木、橡木、胡桃木、样木等经过水热处理后刨切或半圆旋切而成。天然薄木材质要求高，需用名贵木材。
（2）集成薄木板
集成薄木板是将一定花纹要求的木材先加工成规格几何体，然后将这些几何体需要胶合的表面涂胶，按设计要求组合，胶接成集成木方。集成木方再经刨切成集成薄木板。一般幅面不大，但制作精细，图案比较复杂。
（3）人造薄木板
它是用普通树种的木材单板经染色、层压和模压后制成木方，再经刨切而成。人造薄木可仿制各种珍贵树种的天然花纹，甚至做到以假乱真的地步，当然也可制出天然木材没有的富有创意的艺术花纹图案。
天然薄木板和人造薄木板目前大量用作刨花板、中密度纤维板、胶合板等人造板材的贴面材料，也用于家具部件、门窗、楼梯扶手、柱、墙地面等的现场饰面和封边。后者的应用往往要将薄木进行剪切和拼花，是家具和室内常见的装饰手法。见图2-22、图2-23。
图2-22 板材贴面
图2-23 薄木板材贴面
2、木质装饰板
（1）胶合板
胶合板是用原木旋切成木薄片，经干燥处理后用胶粘剂以各层纤维相垂直的方向粘合，热压制成。通常用奇数层单板，一般为三合板~十五合板。其最外层单板称为表板，正面的表板称为面板，反面的表板称为背板，内层的单板称为芯板或中板。
胶合板的规格常见的规格主要有1220 ×2440×3mm、1220×2440×5mm；其他规格有1220×1830×3mm或5mm；还有915×1830×3mm 或5mm。还有一种专用包门规模为 915×2135×3mm、1220×2135×3mm。除此以外的规格胶合板均为小幅面胶合板，装修不常用到。
（2）刨花板
刨花板是将木材加工过程中的边角料、木屑等切削成一定规格的碎片，经过干燥，拌以胶粘剂、硬化剂、防水剂，在一定的温度下压制而成的一种人造板材。刨花板的规格刨花板的规格一般为：1220×1830mm、1220mm×2440mm，厚度为16、19、22、25mm。
（3）纤维板
纤维板是用木材或植物纤维作主要原料，经机械分离成单体纤维，加入添加剂制成板坯，通过热压或胶粘剂组合成人造板。纤维板因做过防水处理，其吸湿性比木材小，形状稳定性、抗菌性都较好。
根据成型时的温度和压力的不同，纤维板有硬质纤维板（又称高密度纤维板），半硬质纤维板（又称中密度纤维板），软质纤维板（又称低密度纤维板）。
硬质纤维板的规格一般为1220×1830mm、1220mm×2440mm，厚度为2.5、3、4.5mm。
半硬质纤维板的规格一般为：1220×1830mm、1220mm×2440mm，厚度为10、15、18、21、24mm。
（4）细木工板
细木工板（俗称大芯板、木工板）是具有实木板芯的胶合板，它将原木切割成条，拼接成芯，外贴面材加工而成，其竖向（以芯板材走向区分）抗弯压强度差，但横向抗弯压强度较高。面材按层数可分为三合板、五合板等，按树种可分为柳桉，榉木、柚木等，质量好的细木工板面板表面平整光滑，不易翘曲变形。
细木工板按结构不同，可分为芯板条不胶拼的和芯板条胶拼的两种，按表面加工状况可分为一面砂光、两面砂光和不砂光三种，按所使用的胶合剂不同，可分为Ⅰ类胶细木工板、Ⅱ类胶细木工板两种，按面板的材质和加工工艺质量不同，可分为一、二、三等三个等级。
细木工板的规格一般规格1220mm×2440mm，厚度为16，18，22mm等。
（5）三聚氰胺板
三聚氰胺板，全称是三聚氰胺浸渍胶膜纸饰面人造板。是将带有不同颜色或纹理的纸放入三聚氰胺树脂胶粘剂中浸泡，然后干燥到一定固化程度，将其铺装在刨花板、中密度纤维板或硬质纤维板表面，经热压而成的装饰板。
（6）装饰板
随着工厂化加工技术的发展，现场施工装配化程度越来越高，一方面加快了施工进度，另一方面减少了现场污染。提高了环境质量。这种板材包括基层和面层，按照尺寸在工厂将板材加工成型，面层处理完成，省略传统装修中现场进行的原料裁切、钉制、贴面、油漆等过程。
4、材料的要求
（1）选用的人造木板及饰面人造木板必须是环保材料。主材现场取样做环保复测。《民用建筑工程室内环境污染控制规范》ＧＢ50325—2001对人造木板及饰面人造板规定如下： 1）民用建筑工程室内用人造木板及饰面人造木板，必须测定游离甲醛的含量或游离甲醛的释放量。
2）人造木板及饰面人造木板，应根据游离甲醛含量或游离甲醛释放量限量划分为E1 类和E2 类。见表2-12。
表2-12 甲醛含量或游离甲醛释放量限量含量
3）Ⅰ类民用建筑工程的室内装修，必须采用E1类人造木板及饰面人造木板。
（2）材料表面应平整、边缘整齐、棱角不得缺损，并附有效地产品合格证书和产品检测报告。
（3）木龙骨、木饰面板的燃烧性能等级应符合设计要求；
（4）木质饰面板应采用无缺角、翘曲、开裂、污垢、色变、霉变、厚薄均匀的环保产品；图案、纹理、色泽等符合设计要求；含水率符合要求。
2.2.3木板材饰面工程的施工准备
1、施工技术准备
内墙木板材装饰施工图一般包括内墙平面分割图和内墙构造详图，是组织、指导内墙施工及编制施工图预算的重要依据。现场施工操作人员必须认真识读图纸，根据图纸的复杂程度进行施工图纸的翻样；根据图纸要求认真合理的编制施工方案、准备材料、组织施工。技术人员要明确设计图纸的要求，进行图纸会审和技术交底。对内墙饰面板的规格尺寸、外观质量、成品木材板的色泽进行预选，检查辅材如木龙骨等应符合设计的要求和有关的规定。
2、施工条件的准备
（1）墙柱面粉刷抹灰施工完毕；
（2）墙柱面的基体必须坚实、清洁（无油污、浮浆、残灰等），影响木材面铺贴的凸出墙面部分应凿平，过于凹陷的墙柱面应用1：3水泥砂浆分层抹平找平（注意：先浇水湿润后再抹灰）。应符合设计要求，并已通过验收，具有足够的强度、刚度和稳定性
（3）墙柱面暗装管线、门、窗框完毕，施工前对安装在饰面部位的电气、开关、箱盒、灯具等有关设备的箱洞和采暖、卫生、煤气等管口的标高轴线位置校对，检验合格后方可施工。
（4）水电、暖通、消防、电讯及有关设备、管线的预埋工作应施工前完成并做好隐蔽工程验收；
（5）安装好的窗台板及门窗框与墙体之间的缝隙，用1：3的水泥砂浆堵灌密实，铝合金窗框边隙之间嵌填材料应符合设计要求，铺贴面砖前应做好成品保护（如铝合金框贴保护膜）
（6）、大面积施工前，应先做好板墙或样板间，并经有关部门检查验收符合要求。
2.2.4施工机具
（1）施工设备：电锯
（2）常用工具：手提电动切割机、开孔机 、磨边机、手枪钻、电锤、手枪钻、冲击钻
（3）测量工具：水平仪、水平尺、水平管、计量尺、吊锤、靠尺、墨斗等。
2.2.5木板材饰面工程的施工工艺及程序
1、技术交底要求：
（1）根据实际施工现场，由技术人员对施工班组负责人技术交底，技术交底一式2份；
（2）记录好技术交底的内容及程序。
2、木龙骨木饰面板施工工艺流程
3、木龙骨木饰面施工要点
基层处理以后再按下道工序施工。
（1）弹线
(2) 防潮层安装
(3)木龙骨安装
(4)基层板安装
(5)饰面板安装
4、装饰防火饰面板的安装操作要点
图2-25 某工程墙面弹线放样图
2.2.6木板材饰面工程的质量检验与评定
1、饰面板的品种、规格、颜色和性能应符合设计要求，木龙骨、木饰面板的燃烧性能等级应符合设计要求；
2、饰面板孔、槽的数量、位置和尺寸应符合设计要求；
3、饰面板安装工程的预埋件（或后置埋件）、连接件的数量、规格、位置、连接方法和防腐处理必须符合设计要求。后置埋件的现场拉拔强度应符合设计要求。饰面板安装必须牢固；
4、饰面板表面平整、洁净、色泽一致，无裂纹和缺损；
5、饰面板嵌缝应密实、平直，宽度和深度应符合设计要求，嵌填材料色泽应一致；
6、饰面板上的孔洞应套割吻合，边缘应整齐；
7、饰面板安装的质量允许偏差按表2-13的规定
表2-13 饰面板安装的质量允许偏差
8、按照质量检验标准对完成的工程进行质量检验。
（1）隐蔽工程质量检验要求：
1）掌握隐蔽工程验收的内容；木龙骨及基层板的固定、 规格尺寸、安装、防火处理及防潮层。2） 掌握隐蔽工程验收的方法。3） 填写隐蔽工程验收记录。
（2）按照质量标准对完成项目进行质量检验要求：
1）掌握检验的内容和方法；2） 填写质量检验记录表
2.2.7木板材饰面工程的施工质量通病与预防措施
图2-26为木饰面工程出现的一些质量问题
2.2.8木板材饰面工程的成品保护
要求：（1）施工完后，根据现场需要进行成品保护；
（2） 提出成品保护方案。如用软包装纸、塑料布等进行覆盖等
图2-27为某装饰工程木饰面成品保护案例
图2-27 某装饰工程木饰面成品保护图
