第二章 建筑幕墙工程的施工工艺

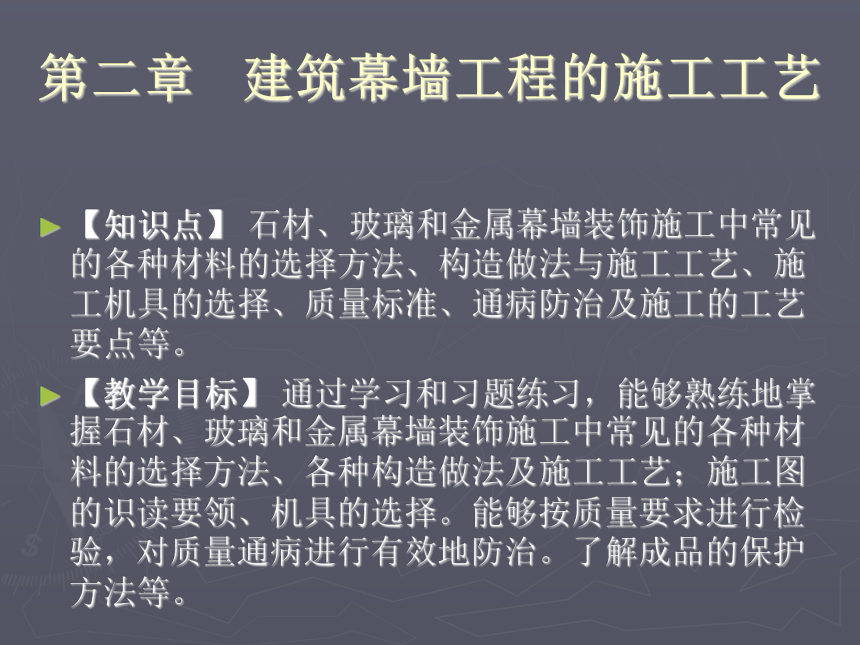

【知识点】 石材、玻璃和金属幕墙装饰施工中常见的各种材料的选择方法、构造做法与施工工艺、施工机具的选择、质量标准、通病防治及施工的工艺要点等。
【教学目标】 通过学习和习题练习，能够熟练地掌握石材、玻璃和金属幕墙装饰施工中常见的各种材料的选择方法、各种构造做法及施工工艺；施工图的识读要领、机具的选择。能够按质量要求进行检验，对质量通病进行有效地防治。了解成品的保护方法等。
2.2石材幕墙装饰工程施工工艺
2.2.1石材幕墙工程的构造
1 短槽式石材幕墙干挂法构造
（1）短槽式分为直接式和骨架式两大类，图2-44 图2-45 。

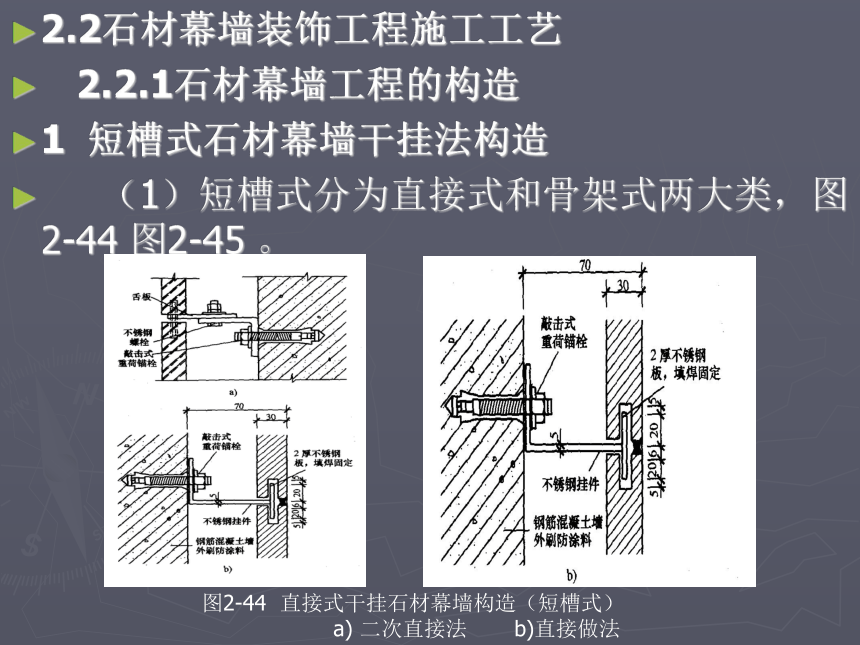

图2-44 直接式干挂石材幕墙构造（短槽式）
a) 二次直接法 b)直接做法

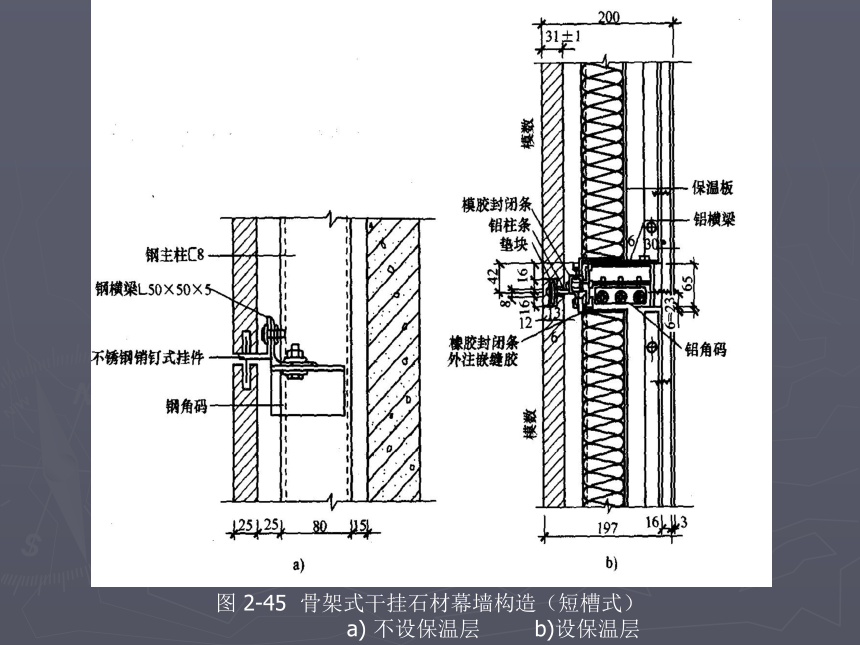

图 2-45 骨架式干挂石材幕墙构造（短槽式）
a) 不设保温层 b)设保温层
（2）石板墙面转角节点结构如图2-46所示。

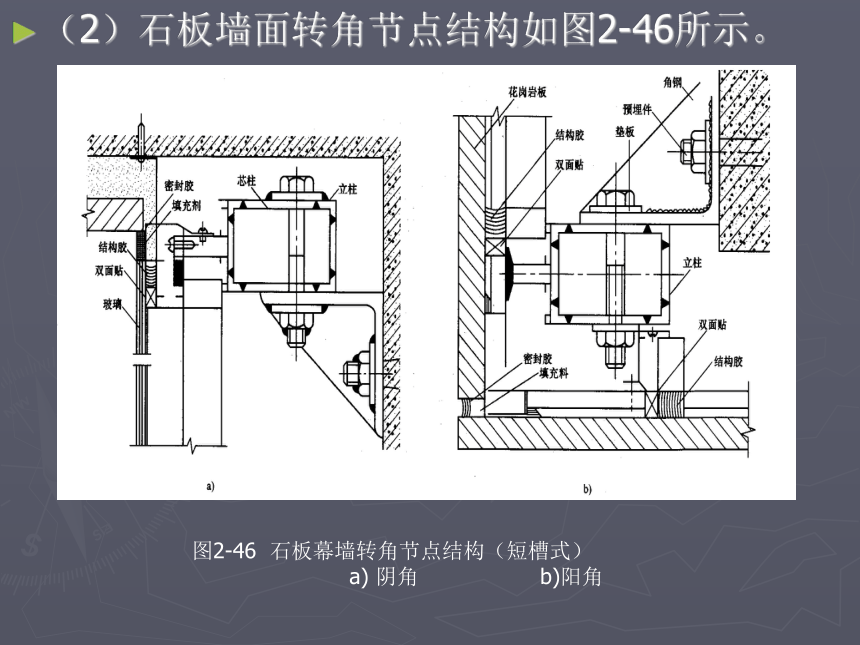

图2-46 石板幕墙转角节点结构（短槽式）
a) 阴角 b)阳角
2、背栓式干挂体系安装优点

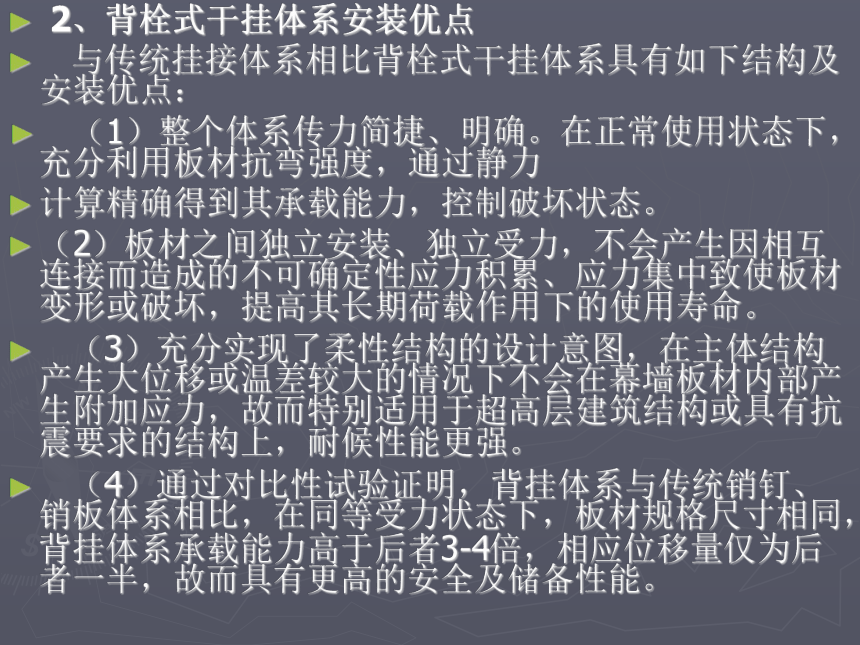

与传统挂接体系相比背栓式干挂体系具有如下结构及安装优点：
（1）整个体系传力简捷、明确。在正常使用状态下，充分利用板材抗弯强度，通过静力
计算精确得到其承载能力，控制破坏状态。
（2）板材之间独立安装、独立受力，不会产生因相互连接而造成的不可确定性应力积累、应力集中致使板材变形或破坏，提高其长期荷载作用下的使用寿命。
（3）充分实现了柔性结构的设计意图，在主体结构产生大位移或温差较大的情况下不会在幕墙板材内部产生附加应力，故而特别适用于超高层建筑结构或具有抗震要求的结构上，耐候性能更强。
（4）通过对比性试验证明，背挂体系与传统销钉、销板体系相比，在同等受力状态下，板材规格尺寸相同，背挂体系承载能力高于后者3-4倍，相应位移量仅为后者一半，故而具有更高的安全及储备性能。

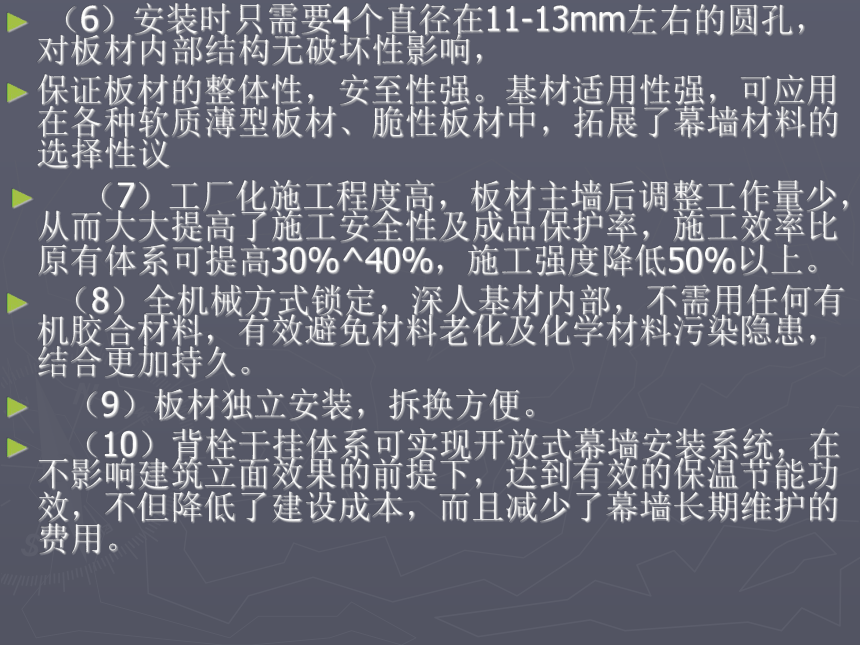

（6）安装时只需要4个直径在11-13mm左右的圆孔，对板材内部结构无破坏性影响，
保证板材的整体性，安至性强。基材适用性强，可应用在各种软质薄型板材、脆性板材中，拓展了幕墙材料的选择性议
（7）工厂化施工程度高，板材主墙后调整工作量少，从而大大提高了施工安全性及成品保护率，施工效率比原有体系可提高30%^40%，施工强度降低50%以上。
（8）全机械方式锁定，深人基材内部，不需用任何有机胶合材料，有效避免材料老化及化学材料污染隐患，结合更加持久。
（9）板材独立安装，拆换方便。
（10）背栓干挂体系可实现开放式幕墙安装系统，在不影响建筑立面效果的前提下，达到有效的保温节能功效，不但降低了建设成本，而且减少了幕墙长期维护的费用。
3、石材背栓的形式,如图2-47~图2-52为各类石材背栓示意图。
图2-47平齐式背栓
图2-48 间距式背栓
图2-49 锁扣式背栓
图2-50 内螺纹式背栓
4、背栓式石材幕墙构造

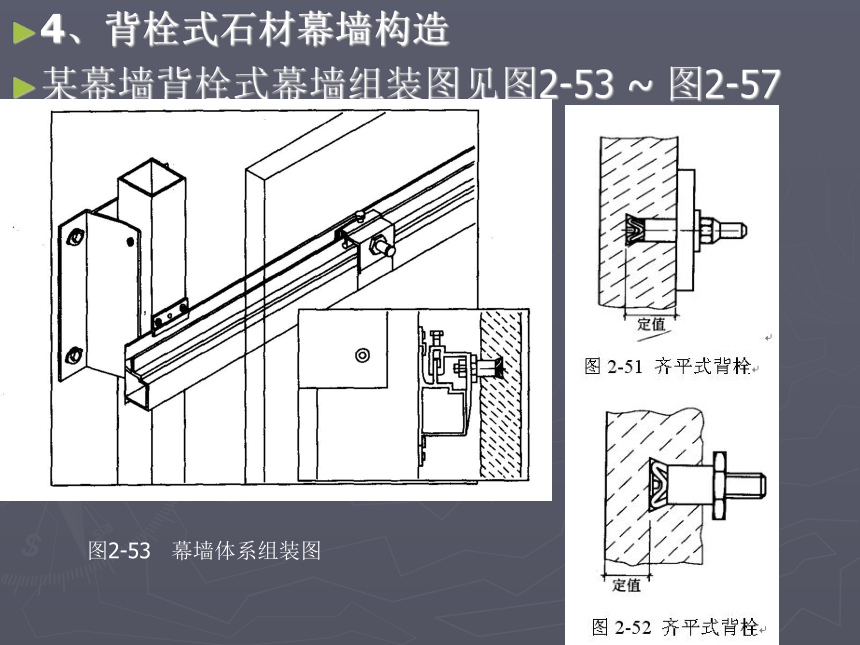

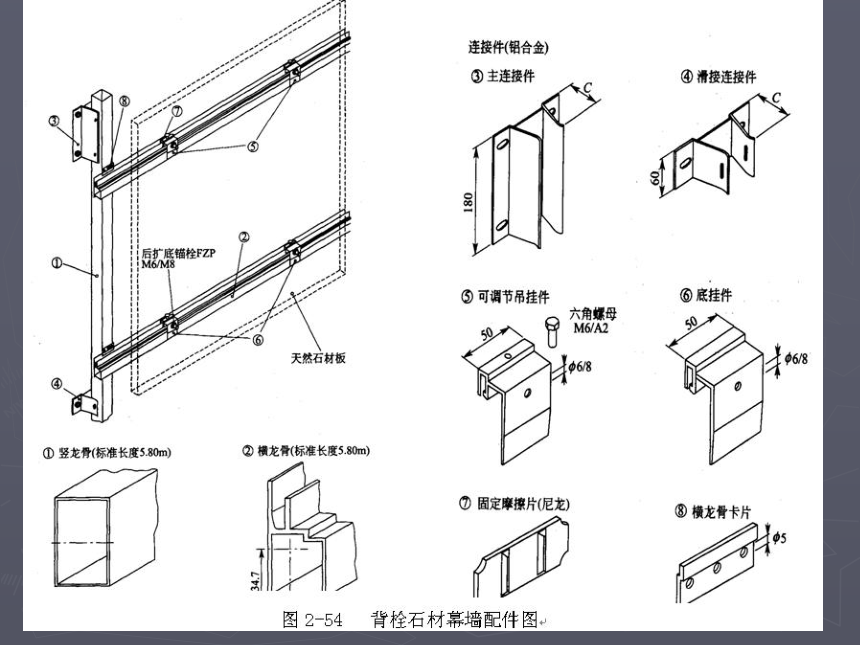

某幕墙背栓式幕墙组装图见图2-53 ~ 图2-57
图2-53 幕墙体系组装图
2.2.2 石材幕墙工程的材料种类与选择
花岗石、大理石饰面板是装饰建筑墙面或柱面的高档装饰材料，装饰效果之强，为其他材料所望尘莫及，故当代高级建筑的墙、柱饰面，多采用石材饰面 ，彩图2-58 彩图2-59。
彩图2-58 谋商办楼的石材幕墙
彩图2-59 谋办公大楼的石材、玻璃幕墙
1、石材的质量要求：
表2-23 石材面板的弯曲强度、吸水率、最小厚度和单块面积要求
2.2.3石材幕墙工程的施工准备
1、技术准备
（1）查看现场，了解现场情况，对设计图纸和设计说明进行仔细阅读，
（2）熟悉幕墙构造，了解材料。
（3）熟悉石材幕墙施工技术方案，了解材料的要求、施工流程及施工要点。
（4）根据现场图纸，画出详细的石材排版及加工图
（5）材料准备
（6）材料进场检验
2.2.4施工机具
吊篮或脚手架、 电焊机、手电钻、冲击电钻、螺丝刀、胶枪、小型切割机、割胶刀、电动自攻螺钉钻、射钉枪、铝型材切割机、活动扳手、吊车、卷扬机、手动葫芦等。
现场主要检测仪器
经纬仪、水准仪、激光垂准仪、2 m靠尺、卡尺、深度尺、钢卷尺、塞尺等。
2.2.5石材幕墙工程的施工工艺及程序
1、石材幕墙施工工艺
2、具体施工步骤如下
（1）测量放线
（2）石材幕墙预埋件定位
（3） 立柱和横向主梁准备
（4）立柱安装
（5）横梁安装
（6) 检查立柱横梁组件质量
（7）主要附件安装
（8） 石材面板安装
（9) 石材面板安装质量检查
（10）安装幕墙伸缩缝、沉降缝、防震缝和封口节点
（11）注密封胶
（12）注意事项
2.2.6石材幕墙工程的质量验收与检验方法
1、石材幕墙工程的质量验收及检验方法
2、主控项目：
2、一般项目：
2.2.7石材幕墙工程的质量通病、原因分析与防治措施
石材幕墙的施工质量通病、原因及防治措施见下表2-34
表2-34 石材幕墙的施工质量通病、原因及防治措施
2.2.8石材幕墙工程的成品保护
（1）石材幕墙严禁硬物撞击。
（2）石材幕墙严禁用带有颜色的包装纸覆盖，以免掉色。
（3）拆除脚手架时，严禁碰撞石材幕墙。
