第二章 建筑幕墙工程的施工工艺
【知识点】 石材、玻璃和金属幕墙装饰施工中常见的各种材料的选择方法、构造做法与施工工艺、施工机具的选择、质量标准、通病防治及施工的工艺要点等。
【教学目标】 通过学习和习题练习，能够熟练地掌握石材、玻璃和金属幕墙装饰施工中常见的各种材料的选择方法、各种构造做法及施工工艺；施工图的识读要领、机具的选择。能够按质量要求进行检验，对质量通病进行有效地防治。了解成品的保护方法等。
2.3 金属幕墙工程的施工工艺（彩图2-62）
彩图 2-62 谋办公楼金属木墙外装饰
2.3.1金属幕墙工程的构造
1、元件式金属幕墙的构造及要求

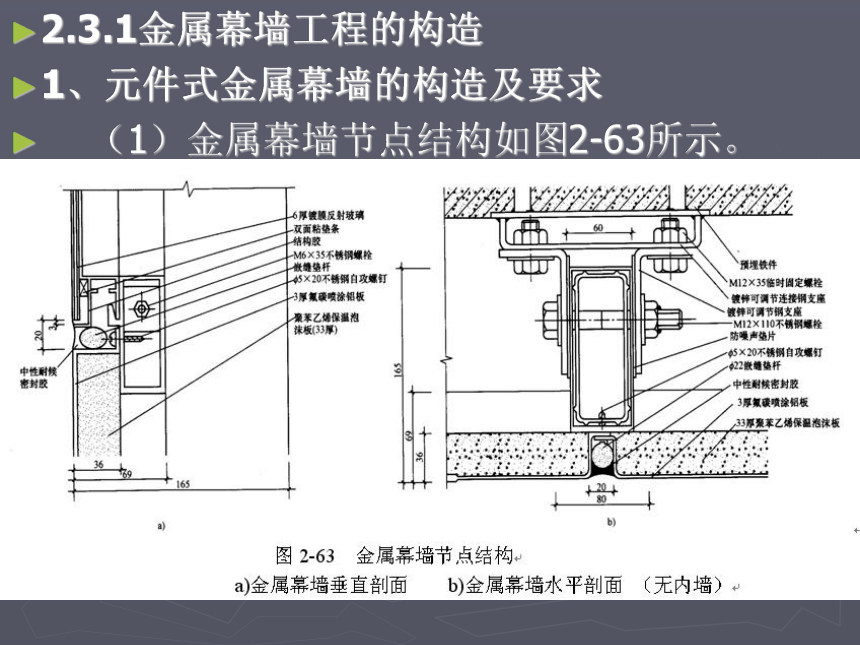

（1）金属幕墙节点结构如图2-63所示。

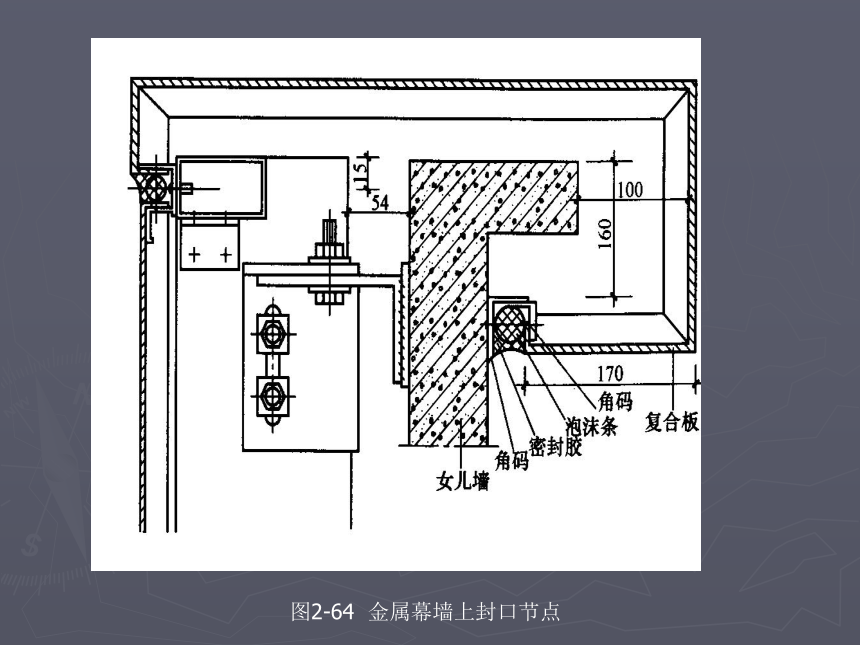

图2-64 金属幕墙上封口节点
图2-65 金属幕墙下封口节点
1-复合板 2-密封胶 3-泡沫条 4-角码
（2）金属幕墙的内外转角（如图2-66 ）

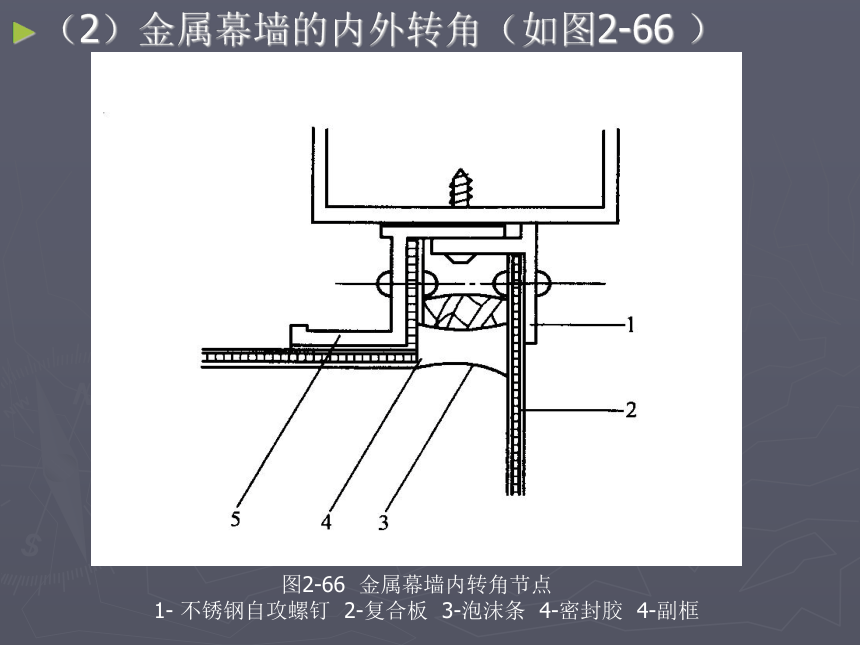

图2-66 金属幕墙内转角节点
1- 不锈钢自攻螺钉 2-复合板 3-泡沫条 4-密封胶 4-副框
2、 铝合金幕墙构造要求
. （1）铝合金幕墙的连固方式
铝合金幕墙的连固方式如图2-67～ 图2-69所示。

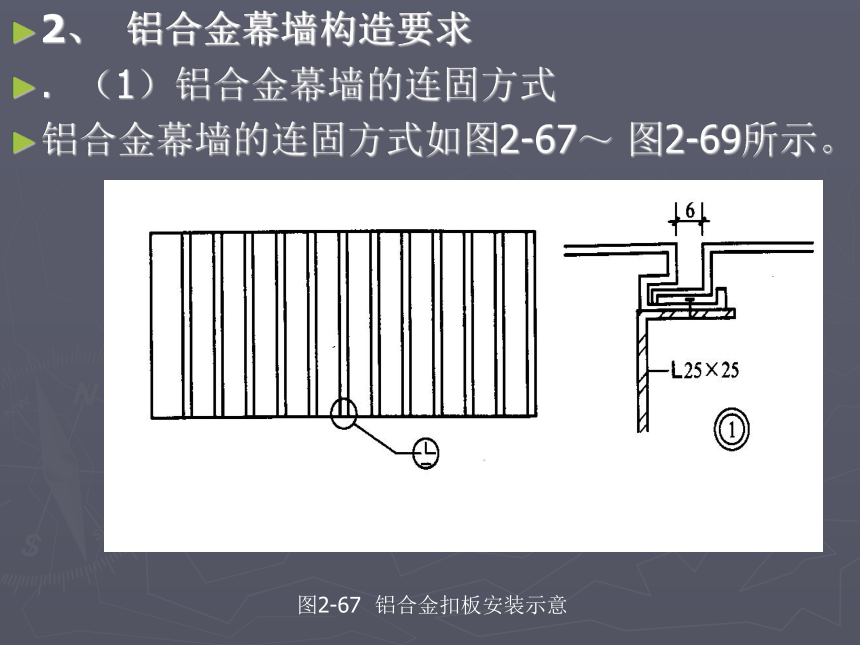

图2-67 铝合金扣板安装示意

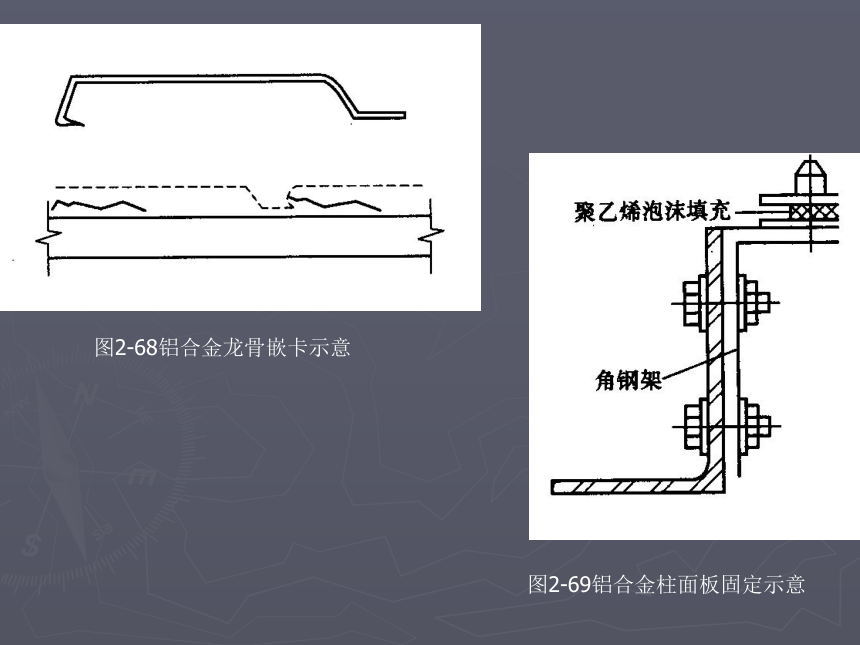

图2-68铝合金龙骨嵌卡示意
图2-69铝合金柱面板固定示意
（2）铝合金幕墙的收口处理方式

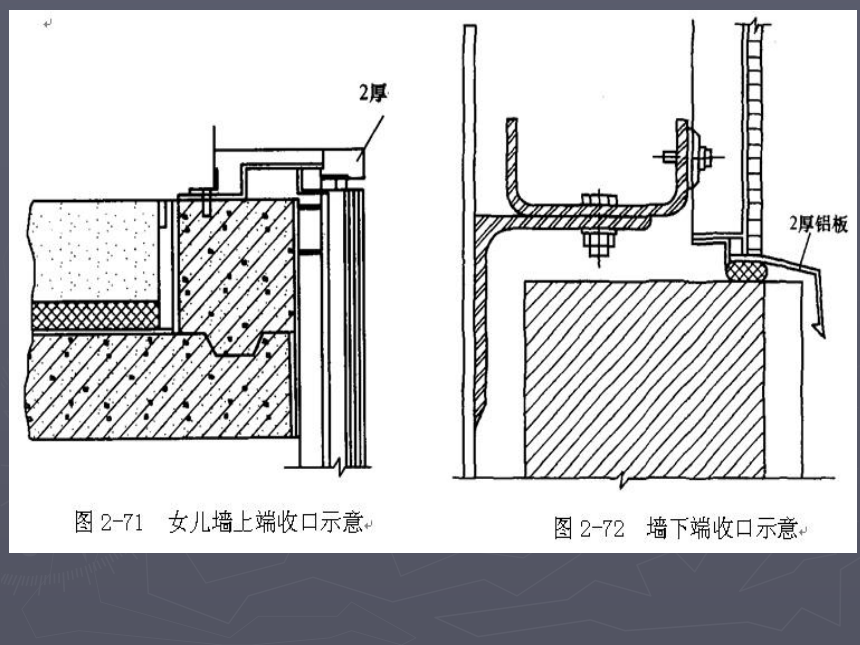

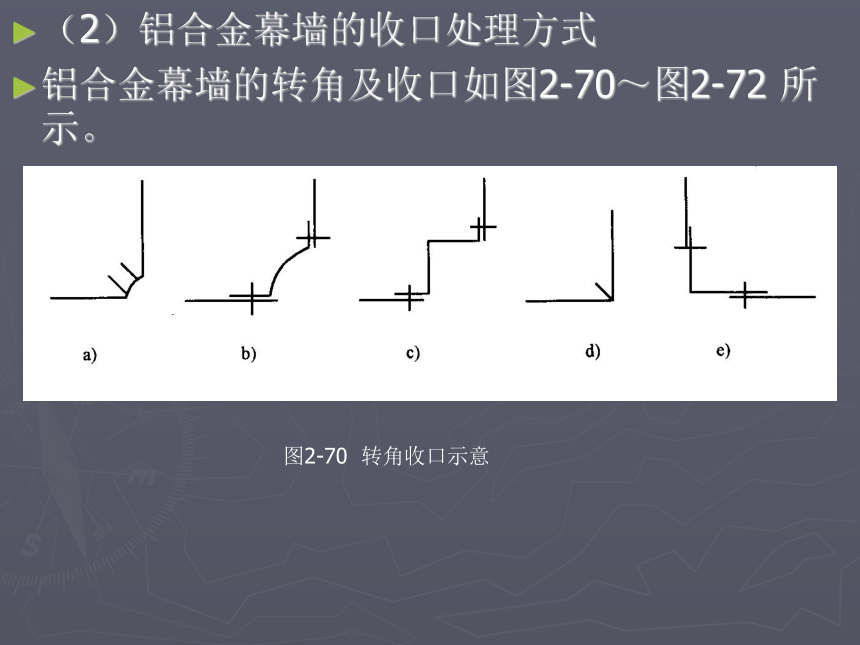

铝合金幕墙的转角及收口如图2-70～图2-72 所示。
图2-70 转角收口示意
3、构架型金属薄板幕墙

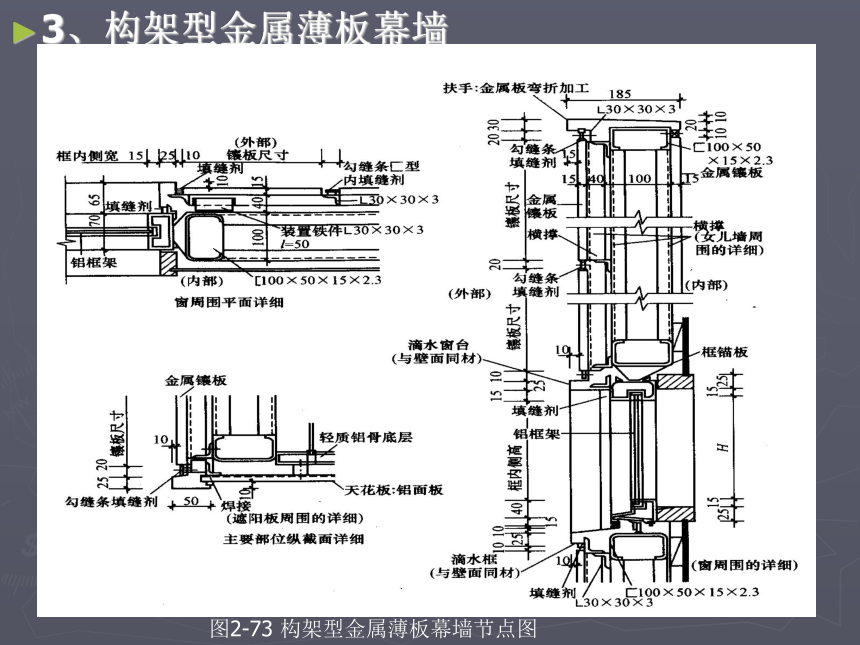

图2-73 构架型金属薄板幕墙节点图
4、附着型金属薄板幕墙构造

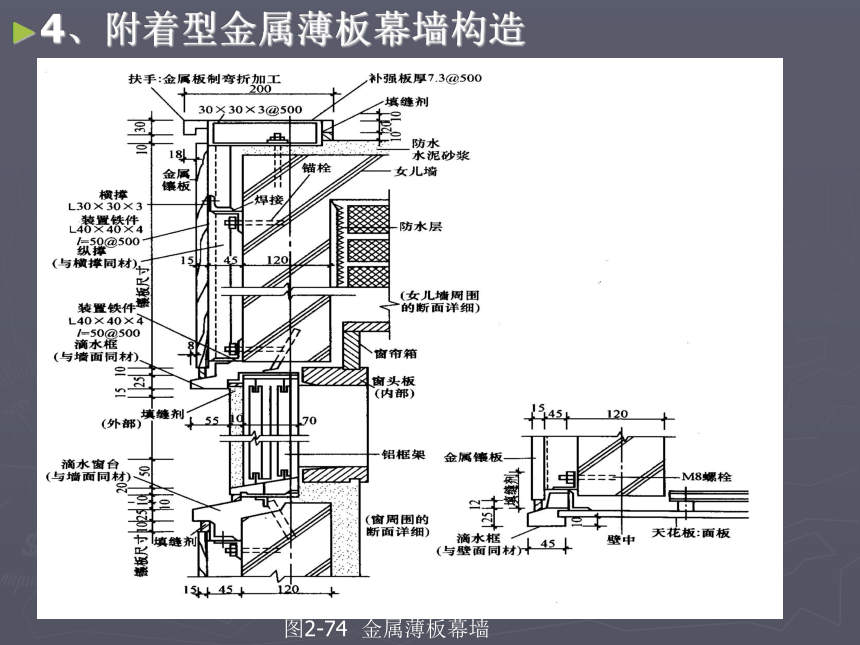

图2-74 金属薄板幕墙
5、金属幕墙铝塑板构造
（1） 铝塑板与幕板框组合结构
(2）金属幕墙铝塑板与副框的组合形式
金属幕墙铝塑板与副框的组合形式如图2-83-图2-87所示。
图2-90 铝塑板在主框上安装（三）
6、 金属幕墙的细部构造
（1）幕墙防火构造
（2）幕墙的防雷构造
①金属框架自身导电回路的连接可采用电焊连接固定，也可以采用螺栓连接固定，但必须保证连接材料与框架接触面紧密可靠，不松动。
②主体防雷装置与框架连接应采用电焊焊接或机械连接，接点应紧密可靠，并注意防腐处理，连接点水平间距不大于防雷引下线间距，垂直间距不大于均压环间距。
2.3.2 金属幕墙工程的材料种类与选择
金属幕墙的种类：
1 按材料分类
金属板幕墙按材料可分为单一材料板和复合材料板两种。
(1) 单一材料板单一材料板为一种质地的材料，如钢板、铝板、铜板、不锈钢板等。
(2）复合材料板复合材料板是由两种或两种以上质地的材料组成的，如铝合金板、搪瓷板、烤漆板、镀锌板、色塑料膜板、金属夹心板等。
2 按板面形状分类
金属幕墙按板面形状可分为光面平板、纹面平板、波纹板、压型板、立体盒板等，如图2-94所示。
3、金属幕墙面板材料的要求与选择
2.3.3金属幕墙工程的施工准备
1、施工技术准备
查看现场，了解现场情况，对设计图纸和设计说明进行仔细阅读，熟悉幕墙构造，了解材料。
（1）熟悉玻璃幕墙施工技术方案
了解材料的要求、施工流程及施工要点与施工方案。
（2）根据现场尺寸，画出详细的金属板加工尺寸图
（3）材料准备
根据图纸，计算所需要的材料用量，填写材料计划表和工程量计算表。
2、材料进场检验
2.3.4施工机具
1、现场主要施工设备和机具
吊篮或脚手架、电焊机、手电钻、冲击电钻、螺丝刀、胶枪、小型切割机、割胶刀、电动自攻螺钉钻、射钉枪、铝型材切割机、活动扳手、吊车、卷扬机、手动葫芦等。
. 2、现场主要检测仪器：
经纬仪、水准仪、激光垂准仪、2 m靠尺、卡尺、深度尺、钢卷尺、塞尺、邵氏硬度计，韦氏硬度计，金属测厚仪等。
2.3.5金属幕墙工程施工工艺及程序
1、金属幕墙施工的工艺及程序
2、金属幕墙施工要点
（1） 测量放线
（2）金属板幕墙预埋件定位
（3）立柱准备
（4）立柱和洞口横向主梁安装
（5） 金属板幕墙横梁安装
（6）主要附件安装
（7）金属面板的安装
（8）加强肋装配
（9）注密封胶
（10）金属板幕墙收边收口
（11）清洗幕墙
2.3.6 金属幕墙工程的质量标准与检验
1、金属幕墙的质量标准
（1）金属板幕墙框架安装的偏差
（2）金属板幕墙板块安装质量
2.3.7 金属幕墙工程的质量通病、原因分析与防治措施
1、金属幕墙工程的质量通病、原因分析及防治措施
（1）金属幕墙工程防火系统质量通病、原因分析及防治措施
（2） 立柱连接
（3）拆除脚手架时，严禁碰撞金属幕墙。
本章小结：
本章详细地介绍了玻璃幕墙、石材幕墙、金属幕墙装饰工程的构造与施工工艺；各种幕墙材料的种类与选择；重点讲述了各种幕墙的施工工艺及程序；讲述了各种幕墙的质量检验与评定；并且说明了各种幕墙的施工质量通病与防治方法。
