第六部分 轻质隔墙和隔断工程的施工工艺

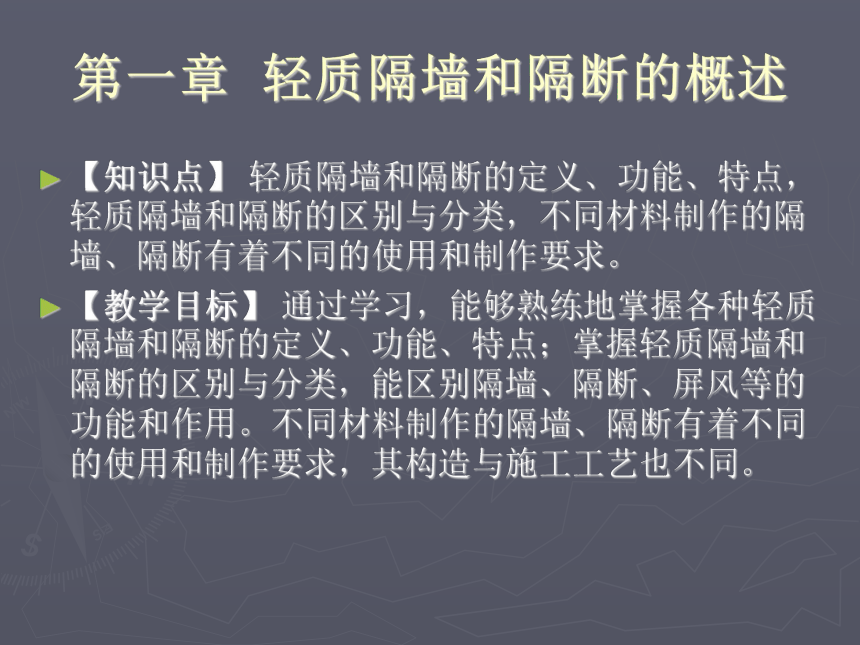

第一章 轻质隔墙和隔断的概述
【知识点】 轻质隔墙和隔断的定义、功能、特点，轻质隔墙和隔断的区别与分类，不同材料制作的隔墙、隔断有着不同的使用和制作要求。
【教学目标】 通过学习，能够熟练地掌握各种轻质隔墙和隔断的定义、功能、特点；掌握轻质隔墙和隔断的区别与分类，能区别隔墙、隔断、屏风等的功能和作用。不同材料制作的隔墙、隔断有着不同的使用和制作要求，其构造与施工工艺也不同。

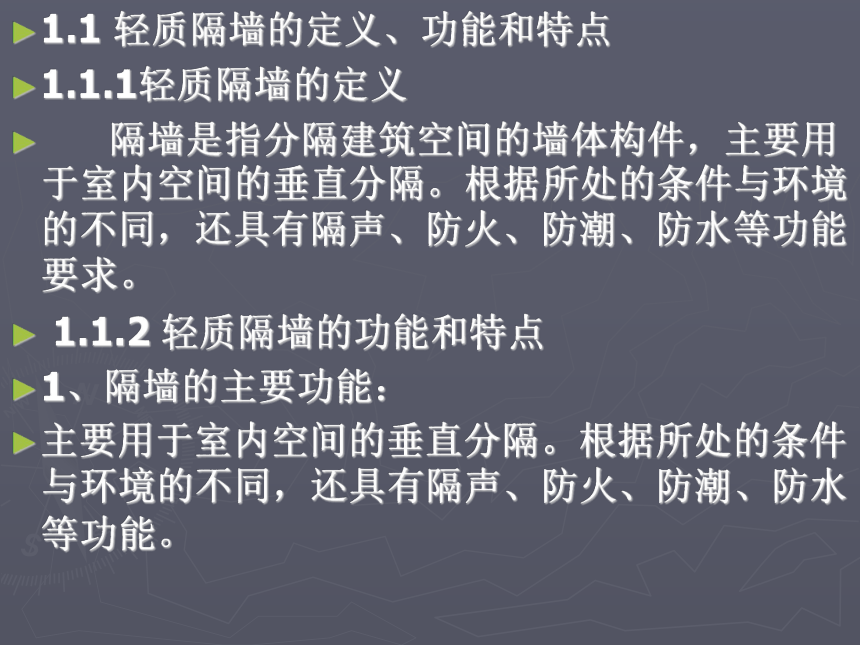

1.1 轻质隔墙的定义、功能和特点
1.1.1轻质隔墙的定义
隔墙是指分隔建筑空间的墙体构件，主要用于室内空间的垂直分隔。根据所处的条件与环境的不同，还具有隔声、防火、防潮、防水等功能要求。
1.1.2 轻质隔墙的功能和特点
1、隔墙的主要功能：
主要用于室内空间的垂直分隔。根据所处的条件与环境的不同，还具有隔声、防火、防潮、防水等功能。

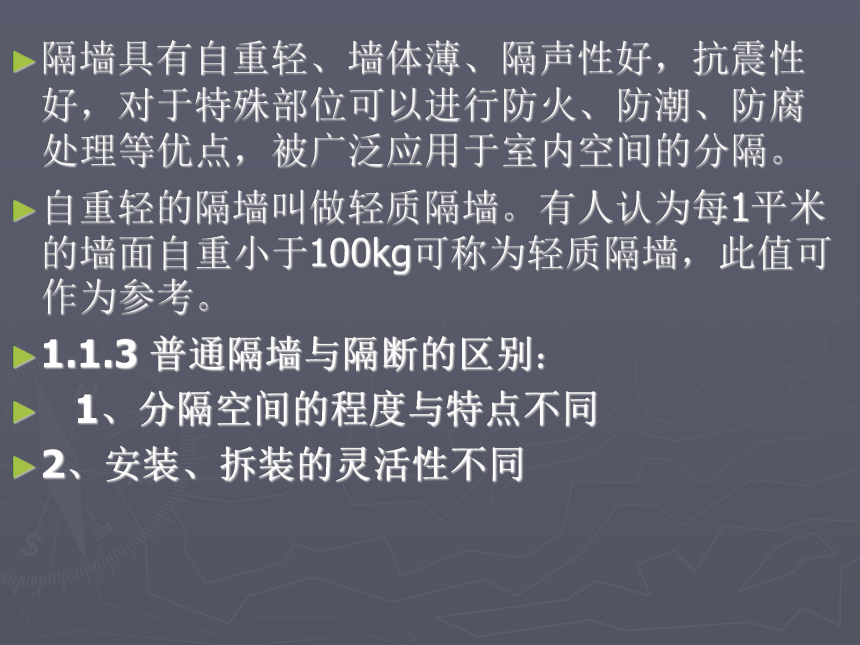

隔墙具有自重轻、墙体薄、隔声性好，抗震性好，对于特殊部位可以进行防火、防潮、防腐处理等优点，被广泛应用于室内空间的分隔。
自重轻的隔墙叫做轻质隔墙。有人认为每1平米的墙面自重小于100kg可称为轻质隔墙，此值可作为参考。
1.1.3 普通隔墙与隔断的区别：
1、分隔空间的程度与特点不同
2、安装、拆装的灵活性不同
1.2 轻质隔墙的种类
1.2.1 普通隔墙
（轻质砌体隔墙、骨架隔墙、板材隔墙）
1、轻质砌体隔墙
2、立筋隔墙
3、条板隔墙

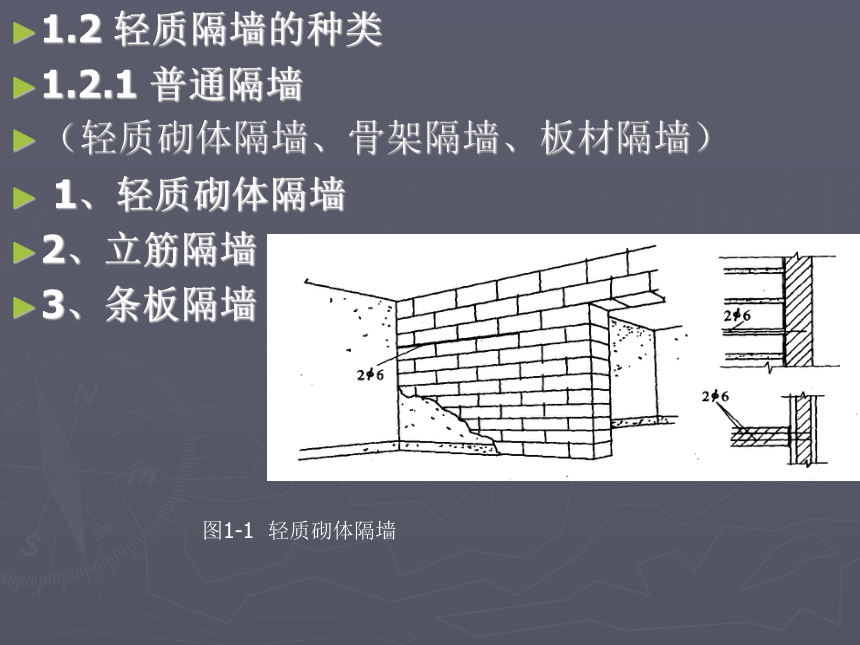

图1-1 轻质砌体隔墙

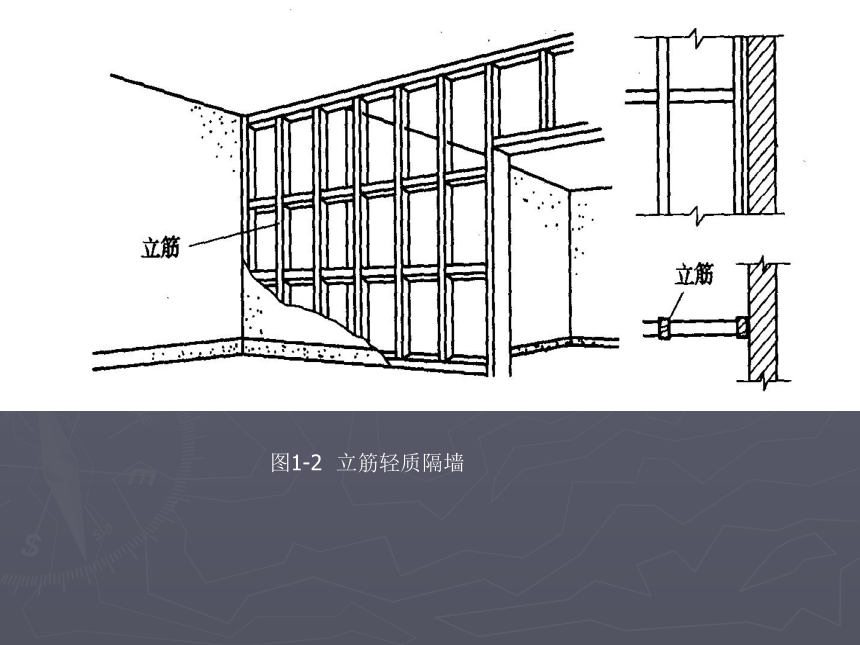

图1-2 立筋轻质隔墙

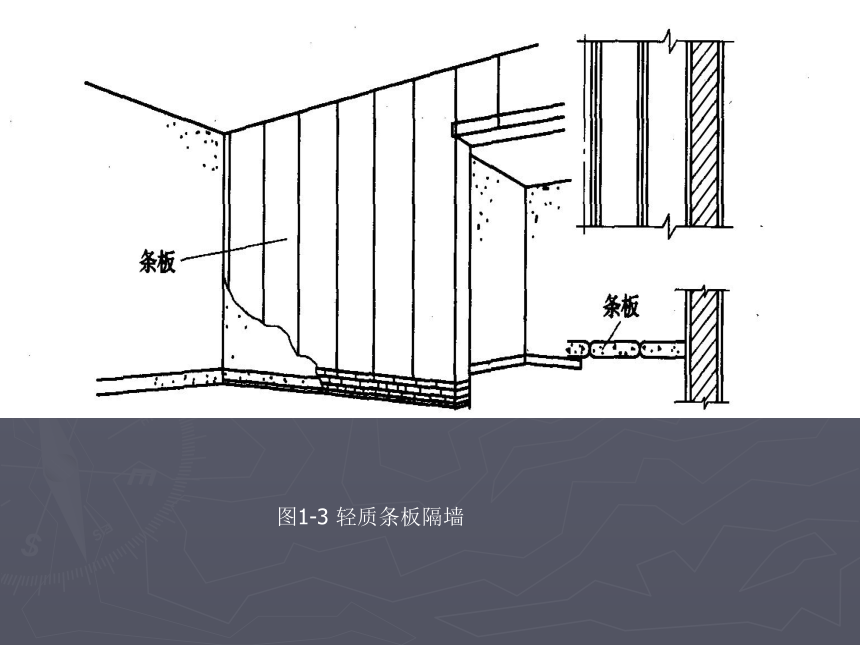

图1-3 轻质条板隔墙
1.2.2 特殊材料的隔墙
玻璃砖隔墙：
1、材料特点:
具有较高强度，装饰效果好，光滑易清洁，隔声性能好，具有透光性。较多的应用于公共空间和卫生间等。
2、施工工艺:
一般采用砌筑方式，当面积较大时应增加支撑骨架，玻璃砖墙的骨架要与结构连接牢固。为保证施工质量一次性砌筑不超过1.5米，待粘结剂干燥后再继续施工。最后进行嵌缝处理。

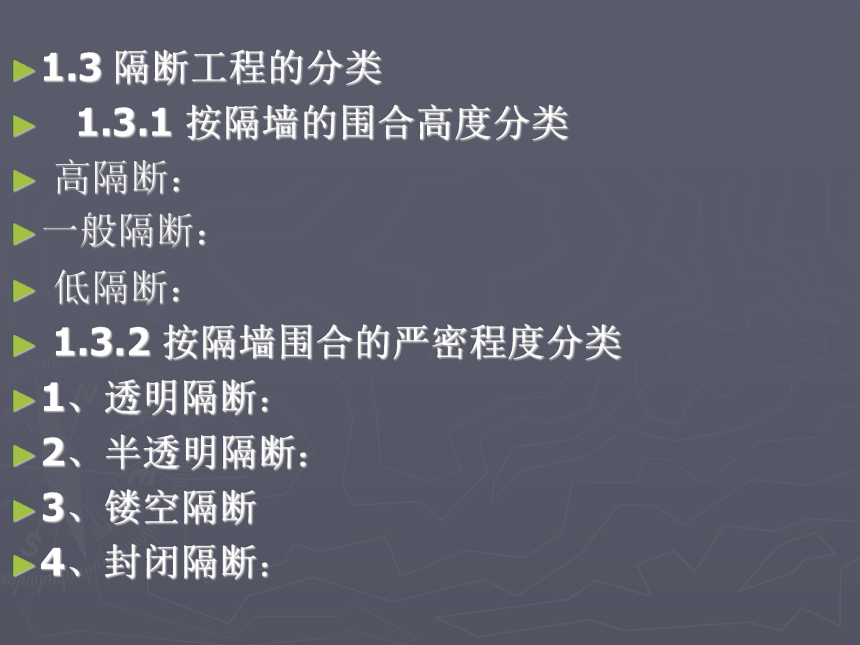

1.3 隔断工程的分类
1.3.1 按隔墙的围合高度分类
高隔断：
一般隔断：
低隔断：
1.3.2 按隔墙围合的严密程度分类
1、透明隔断：
2、半透明隔断：
3、镂空隔断
4、封闭隔断：

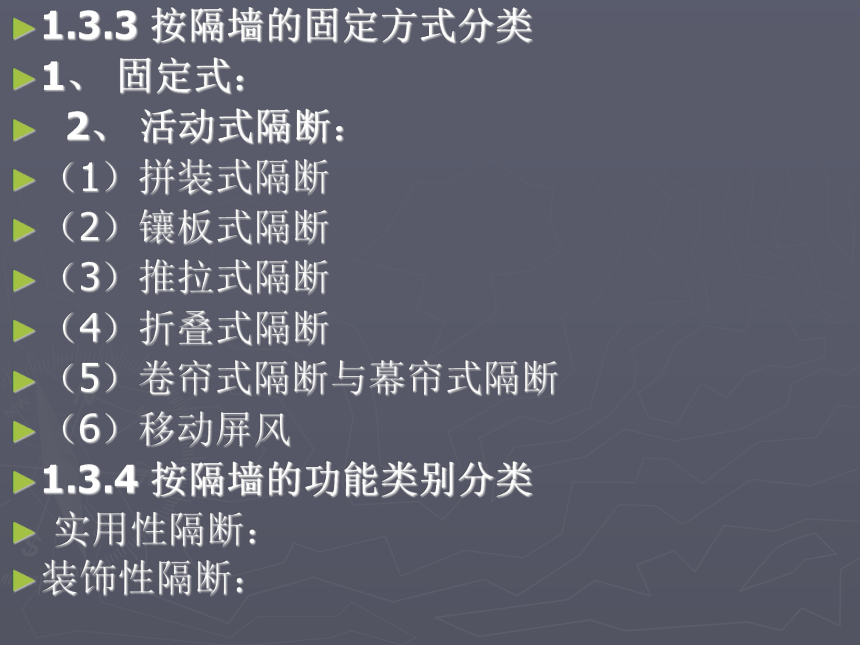

1.3.3 按隔墙的固定方式分类
1、 固定式：
2、 活动式隔断：
（1）拼装式隔断
（2）镶板式隔断
（3）推拉式隔断
（4）折叠式隔断
（5）卷帘式隔断与幕帘式隔断
（6）移动屏风
1.3.4 按隔墙的功能类别分类
实用性隔断：
装饰性隔断：

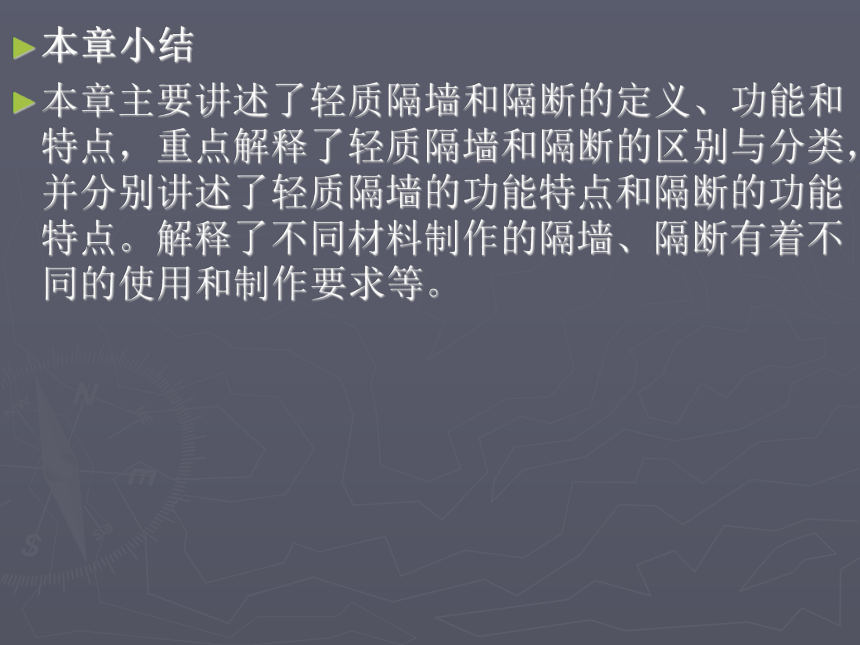

本章小结
本章主要讲述了轻质隔墙和隔断的定义、功能和特点，重点解释了轻质隔墙和隔断的区别与分类，并分别讲述了轻质隔墙的功能特点和隔断的功能特点。解释了不同材料制作的隔墙、隔断有着不同的使用和制作要求等。

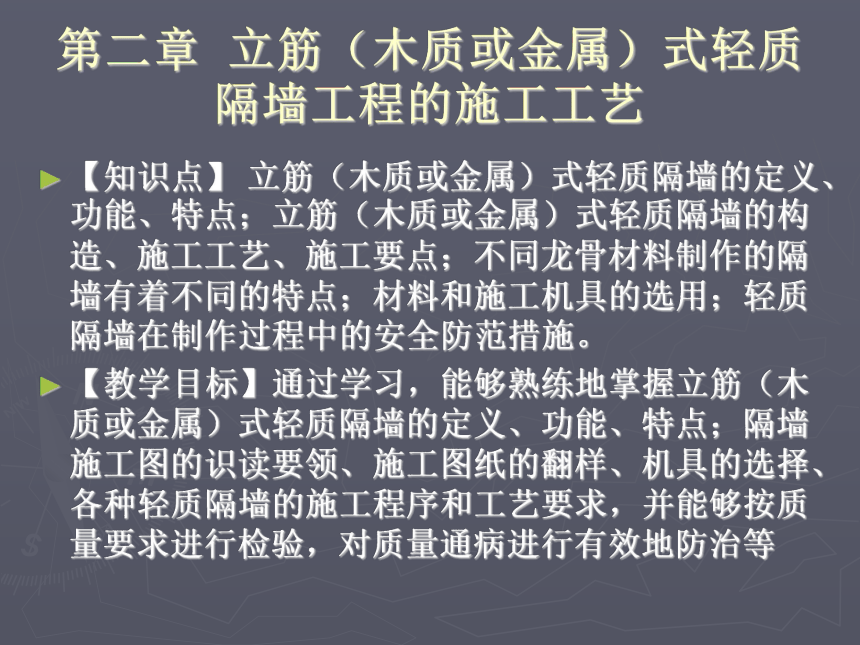

第二章 立筋（木质或金属）式轻质隔墙工程的施工工艺
【知识点】 立筋（木质或金属）式轻质隔墙的定义、功能、特点；立筋（木质或金属）式轻质隔墙的构造、施工工艺、施工要点；不同龙骨材料制作的隔墙有着不同的特点；材料和施工机具的选用；轻质隔墙在制作过程中的安全防范措施。
【教学目标】通过学习，能够熟练地掌握立筋（木质或金属）式轻质隔墙的定义、功能、特点；隔墙施工图的识读要领、施工图纸的翻样、机具的选择、各种轻质隔墙的施工程序和工艺要求，并能够按质量要求进行检验，对质量通病进行有效地防治等
2.1 立筋式隔墙工程的构造
2.1.1 构造与基本做法
1、施工工艺流程：弹线→埋防腐木砖→安装沿地龙骨、边龙骨、沿顶龙骨→安装竖向龙骨→安装横撑龙骨→安装贯通龙骨→安装一侧面板→填充保温隔声材料→安装另一侧面板。
2、基本做法（用图式法表述如下）：
图2-1 弹线 图2-2 埋防腐木砖
图2-3安装沿地龙骨
图2-4安装边龙骨
图2-5安装竖向龙骨 图2-6安装横撑龙骨支撑件
图2-7 安装横撑龙骨 图2-8 安装贯通龙骨
图2-9 安装贯通龙骨应注意：隔墙低于3米， 图2-10 安装一侧面板
图2-11 填充保温隔声材料 图2-12 安装另一侧龙骨
2.1.2 基层骨架层
1.木龙骨骨架
图2-13 木龙骨骨架构造示意图
图2-14 木龙骨四周的固定方式图
图2-15 隔断底部的防水防潮构造图
2、轻钢龙骨骨架构造
（1）边框龙骨：
（2）竖向龙骨：
（3）门框与竖向龙骨的连接：
3、圆曲面隔墙墙体构造
图2-16 轻钢龙骨结构示意图
2.2 立筋式轻质隔墙工程的材料种类与选择
木龙骨的骨架由上槛、下槛、立筋、横筋、靠墙筋、斜撑等构成。木龙骨的上下槛和立筋；断面尺寸视隔墙高度一般为50mm ×70mm或50mm × 100mm。立筋间距具体尺寸应配合面层饰面板材料的规格来确定，一般为500mm一600mm，横筋间距约为1.2一1.5m，如图1-4所示。
2.3立筋式轻质隔墙工程的施工准备
2.3.1 施工技术准备
1.图纸阅读
反映墙面装饰装修的图面类形一般为楼地面平面图、立面图、立面展开图、墙身剖面图、节点大样图、标准图、设计或施工说明等。
2.技术交底
装饰装修工程的技术交底包含两个方面的内容：一方面是指设计人员向现场施工的技术人员交底，让技术人员充分了解该工程的设计意图，以便更确切地反映出设计人员的想法和意图；另一方面是指施工现场的技术人员向操作工人进行技术交底，向工人交待施工时的注意事项，施工的先后顺序及施工的难点等，以便更好地实施设计图纸上的内容。
2.3.2 材料的准备
在施工准备的过程中对材料选择很重要。
1.材料的选择与准备
(1）材料的选择应符合设计要求。
(2）轻质隔墙所用罩面板应表面平整、边缘整齐，不应有污垢、裂纹、缺角、翘曲、起皮、色差、图案不完整的缺陷。胶合板、木质纤维板不应有脱胶、变色和腐朽等缺陷。
(3）龙骨和罩面板材料的材质均应符合现行国家标准和行业标准的规定。
(4)罩面板的安装宜使用镀锌的螺钉、钉子。接触砖石、混凝土的木龙骨和预埋的木砖应做防腐处理。所有木制作都应做好防火处理。
(5）对人造板甲醛的含量要求。
2.3.3 安全设施与安全操作准备
1.机电设备方面
2.脚手架方面
3.防火安全方面
4.安全纪律方面
2.4 施工机具
隔墙工程涉及到的主要是轻型施工机具，按用途分为钻孔机具、切割机具、钉固机具等。钻孔机具主要包括微型电钻、电动冲击钻、电锤等。
切割机具包括电动剪刀、电动曲线锯、型材切割机、手提式电锯等。钉固机具包括射钉枪，电动、气动打钉枪，手动拉铆枪，风动拉铆枪等。
主要机具选择要根据隔断用材料和施工方法选择。
2.5 立筋式轻质隔墙工程施工工艺及程序
2.5.1立筋式木龙骨骨架板材饰面隔墙的安装工艺及程序
1、木龙骨板材隔墙工程
（1）工艺流程
弹隔断定位线→划龙骨分档线→安装大龙骨→安装小龙骨→安装罩面板→安装压条。
（2）骨架安装
1）弹线
2)龙骨的安装
（3）石膏板安装
（4）胶合板和纤维（埃特板）板、人造木板安装
（5）塑料板安装
1）粘结：聚氯乙烯塑料装饰板用胶粘剂粘结。
2)钉结
（6）铝合金装饰条板安装
2.5.2 立筋式轻钢龙骨骨架纸面石膏板隔墙的安装工艺及程序
1、工艺流程：
墙位放线→墙基（导墙）施工→安装沿地→沿顶、沿墙龙骨→安装竖龙骨（主龙骨）→横撑（次龙骨）→水暖、电气孔位钻孔→下管穿线、填充隔声、保温材料（矿棉或泡沫塑料）→安装门框、窗框、接缝及护角处理→安装水暖、电气设备预埋件、连接固定件→安装石膏板、安装踢脚板、顶棚角线、饰面（涂料、壁纸、织物面料等）施工。
2、轻钢龙骨骨架安装：
(1）放线
(2)固定轻钢龙骨
3、纸面石膏板安装
2.6 立筋式轻质隔墙工程的质量验收与质量标准
2.6.1 质量验收
一般规定
2.6.2 立筋式骨架板材饰面隔墙的质量标准
1、板材隔墙工程
（1）主控项目：
（2）一般项目
2、骨架隔墙工程
（1）主控项目：
（2） 一般项目：
2.7 轻钢龙骨纸面石膏板隔墙工程的质量通病与原因分析
（1）隔墙石膏板板缝开裂
（2）隔墙板面接缝有明显痕迹
（3）隔墙面板与骨架结构连接不牢
2.8 立筋式轻质隔墙工程的成品保护
（1）隔墙木骨架及罩面板安装时，应注意保护顶棚内装好的各种管线、木骨架的吊杆。
（2）施工部位已安装的门窗，已施工完的地面、墙面、窗台等应注意保护、防止损坏。
（3）木骨架材料，特别是罩面板材料，在进场、存放、使用过程中应妥善管理，使其不变形、不受潮、不损坏、不污染。
2.9 场地清理与资料整理
2.9.1 场地清理
2.9.2 资料整理
（1）轻质隔墙工程的施工图、设计说明及其他设计文件。
（2）材料的产品合格证书、性能检测报告、进场验收记录和复验报告。
（3）隐蔽工程验收记录。
（4）施工记录。
本章小结
本章主要讲述了立筋（木质或金属）式轻质隔墙的定义、功能、特点，详细的叙述了立筋（木质或金属）式轻质隔墙的构造、施工工艺、施工要点等。说明了不同龙骨材料制作的隔墙有着不同的特点。讲述了材料和施工机具的选用以及轻质隔墙在制作过程中的安全防范措施等。
第三章 玻璃隔墙工程的施工工艺
【知识点】 玻璃隔墙工程的定义、功能、特点；玻璃隔墙工程的构造、施工工艺、施工要点；玻璃隔墙（隔断）的质量标准。
【教学目标】 通过本部分的学习，能够比较熟练地掌握玻璃隔墙工程的定义、功能、特点；玻璃隔墙工程的施工程序和工艺要求，并能够按质量要求进行检验，对质量通病进行有效地防治等
3.1 玻璃隔墙工程的施工工艺流程
弹隔墙定位线→划龙骨分档线→安装电管线设施→安装大龙骨、安装小龙骨、防腐处理→安装玻璃、打玻璃胶、安装压条。
3.2 玻璃隔墙工程的施工要点
1、弹线
2、安装大龙骨
3、主龙骨安装
4、小龙骨安装
5、安装玻璃
6、打玻璃胶
7、安装压条
3.3 玻璃隔墙（隔断）的质量标准
3.3.1 主控项目
3.3.2 一般项目
本章小结：
本章主要讲述了玻璃隔墙工程的概念、基本功能；讲述了玻璃隔墙工程的施工工艺及程序、玻璃隔墙工程的构造做法、材料的选择、机械的选择、质量检验的标准、轻质隔墙的成品保护等。
